手摇绞盘式跨托盘手动堆高搬运车

　　这套三维结构呈现的是一种轻型手动跨托盘搬运堆高装置，主要面向车间临时转运、仓储低位码放、维修工位物料举升以及小批量货物短距离移动等场景。与常规液压托盘车不同，该设备采用立式门架、前置叉臂和手摇绞盘组合，操作者通过侧面摇把驱动卷扬机构，使承载部件沿门架方向升降，从而在没有动力源的场地完成轻载货物的抬升与移位。

　　从实际用途看，它更适合载荷不大、作业频率不高但需要灵活进出狭窄通道的场合。叉臂采用两根向前伸出的长条形承载梁，能够从托盘底部或货物支撑间隙进入；跨托盘结构使车架外侧支腿与叉臂形成稳定支撑边界，货物被抬起后，整车可连同托盘一起移动。门架后侧布置绞盘、摇把、钢丝绳或带传动路径以及限位构件，操作者站在侧面即可完成收绳、提升、下降和制动，动作路径清晰，避免弯腰操作液压踏板带来的不便。

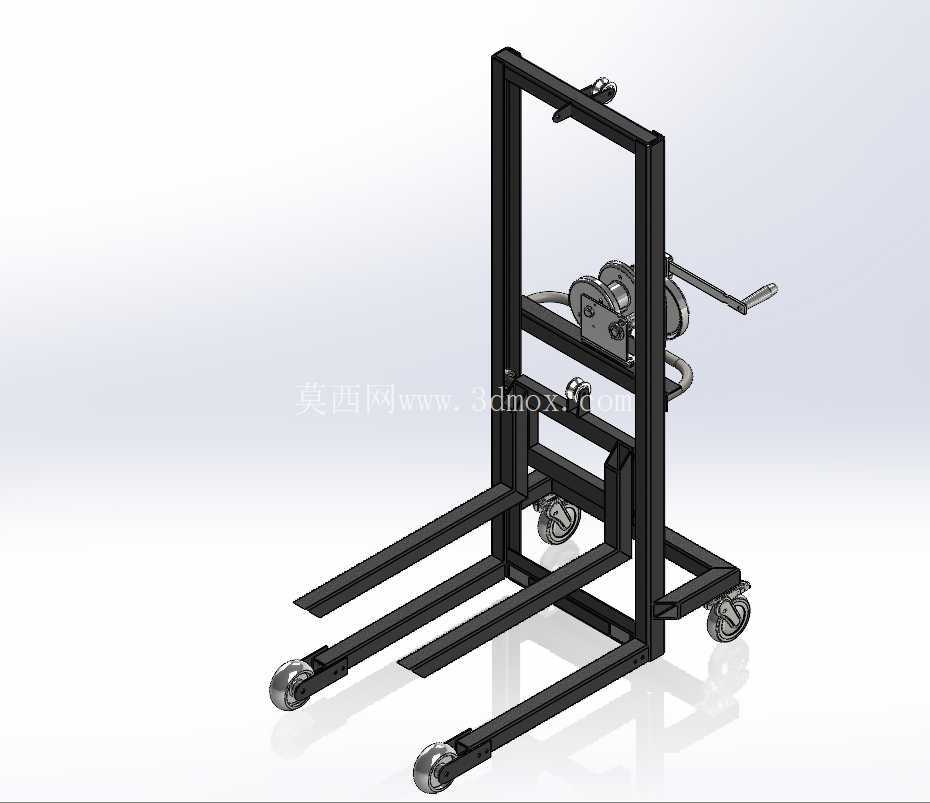

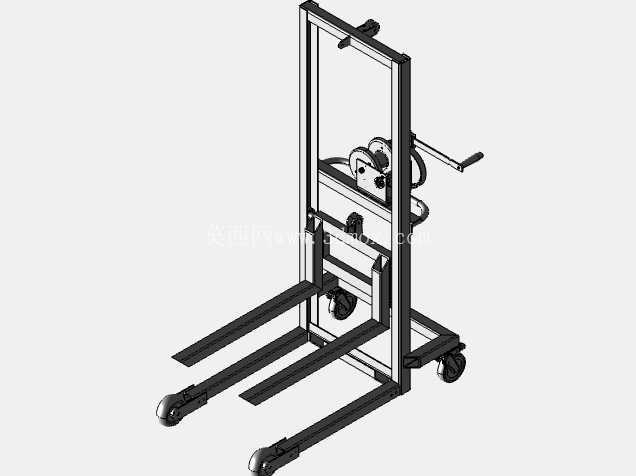

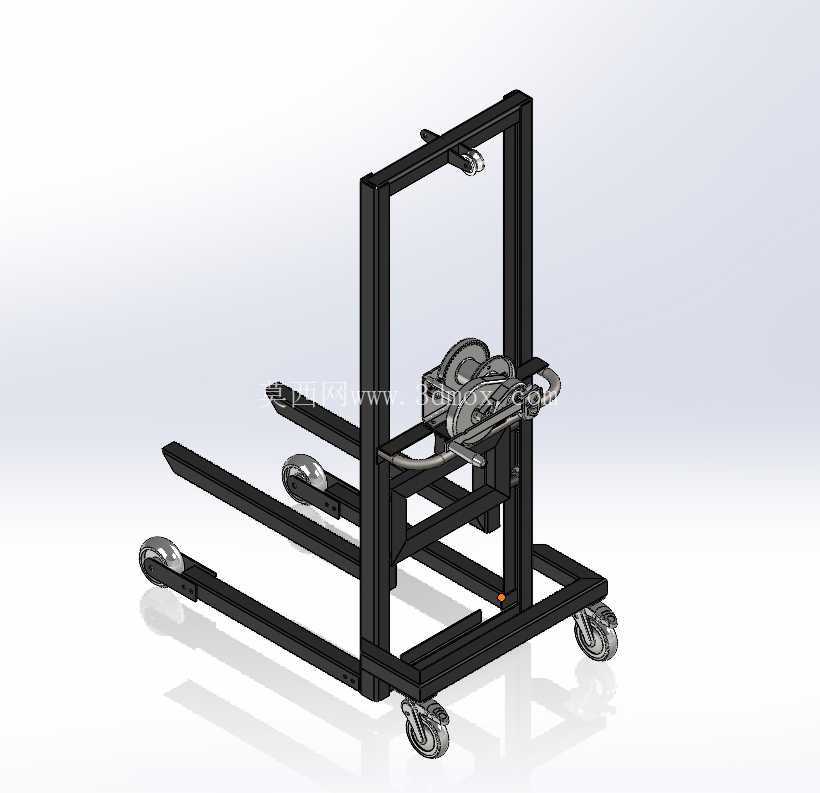

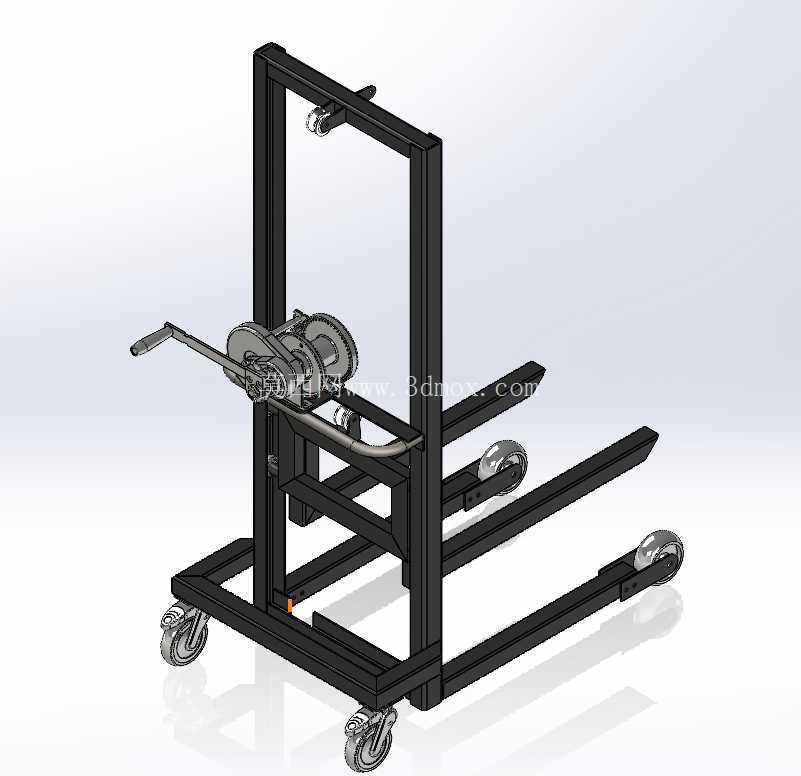

　　外形上，设备由底架、竖直门架、顶部横梁、滑动托架、手摇绞盘、摇把、叉臂和四个脚轮组成。底架并非封闭平台，而是围绕托盘进出方向留出开放空间：前方两根低位叉臂负责插入托盘，后侧及侧向框架承担抗倾覆支撑。竖直门架采用矩形截面杆件拼合，立柱间距决定升降托架的导向宽度，顶部横梁用于安装吊点或转向件。建模时需要重点控制门架立柱与底架的连接位置，因为该区域承受提升载荷产生的弯矩，焊缝或螺栓接合面应保留足够的贴合面积。

　　安装边界方面，整车宽度主要由底架外侧脚轮跨度和门架立柱外宽决定，长度则由叉臂前端至后轮中心的距离决定。叉臂离地高度、插入长度和两支腿内宽需要与标准托盘尺寸匹配；若叉臂过长而门架支撑偏后，满载时前轮接触点会成为明显受力支点，后脚轮处需保留足够压重或结构跨度。设备顶部绞盘和摇把的回转空间不能与门架、货物边缘干涉，摇把在整周转动时应避开操作者站位和门架杆件。脚轮选型直接影响通道适应性，两个前轮承担较大垂直载荷，宜采用带制动或定向支撑形式，后轮兼顾转向，必要时设置轮锁，防止举升过程中车辆滑移。

　　设计思路上，该装置把提升动作从液压系统改为机械绞盘，结构简单、维护点少，也便于在无油源、低洁净度要求或教学演示环境中使用。绞盘输出端通过绳索绕过顶部导向件连接滑动托架，托架沿立柱升降；若追求更平稳的运动，可在立柱与托架之间增加滑块、滚轮或导向套，以减少侧向摆动。制动设计不能忽略，绞盘应具备自锁或止逆能力，防止摇把释放时载荷快速下坠。摇把位置宜设置在操作者自然站立高度，手柄末端保留握持长度，转动半径内不得与车架、货物和脚轮发生碰撞。

　　从结构建模角度看，矩形钢管构成主受力框架，杆件之间多为直角焊接关系，适合用基础拉伸、镜像和焊件清单方式组织。叉臂前端可做轻微导入倒角或圆弧，便于插入托盘；底面与脚轮安装板之间需要留出焊缝和紧固件空间。门架顶部的吊点轴、滑轮或销座属于关键传力零件，应单独建立装配关系，而不是简单并入框架实体。绞盘组件包含卷筒、侧板、棘轮、棘爪、转轴和摇把，建模时需保证卷筒容绳宽度、绳索缠绕方向和棘爪制动方向一致。

　　作业场景中，这类车辆通常不追求高频率堆垛，而强调轻便、直观和低成本。它可以服务于工装模具短途转移、实验室设备抬升、门店仓储补货、教学实训以及维修班组的辅助搬运。若用于真实制造，还需结合额定载荷校核门架挠度、底架强度、绳索安全系数、脚轮承载能力和制动可靠性；三维模型则应准确表达叉臂插入空间、门架升降行程、摇把运动包络、脚轮回转半径及整车外轮廓，为后续工程出图、运动检查和选型改型提供直接依据。
