仓储车间用半电动堆高叉车结构设计

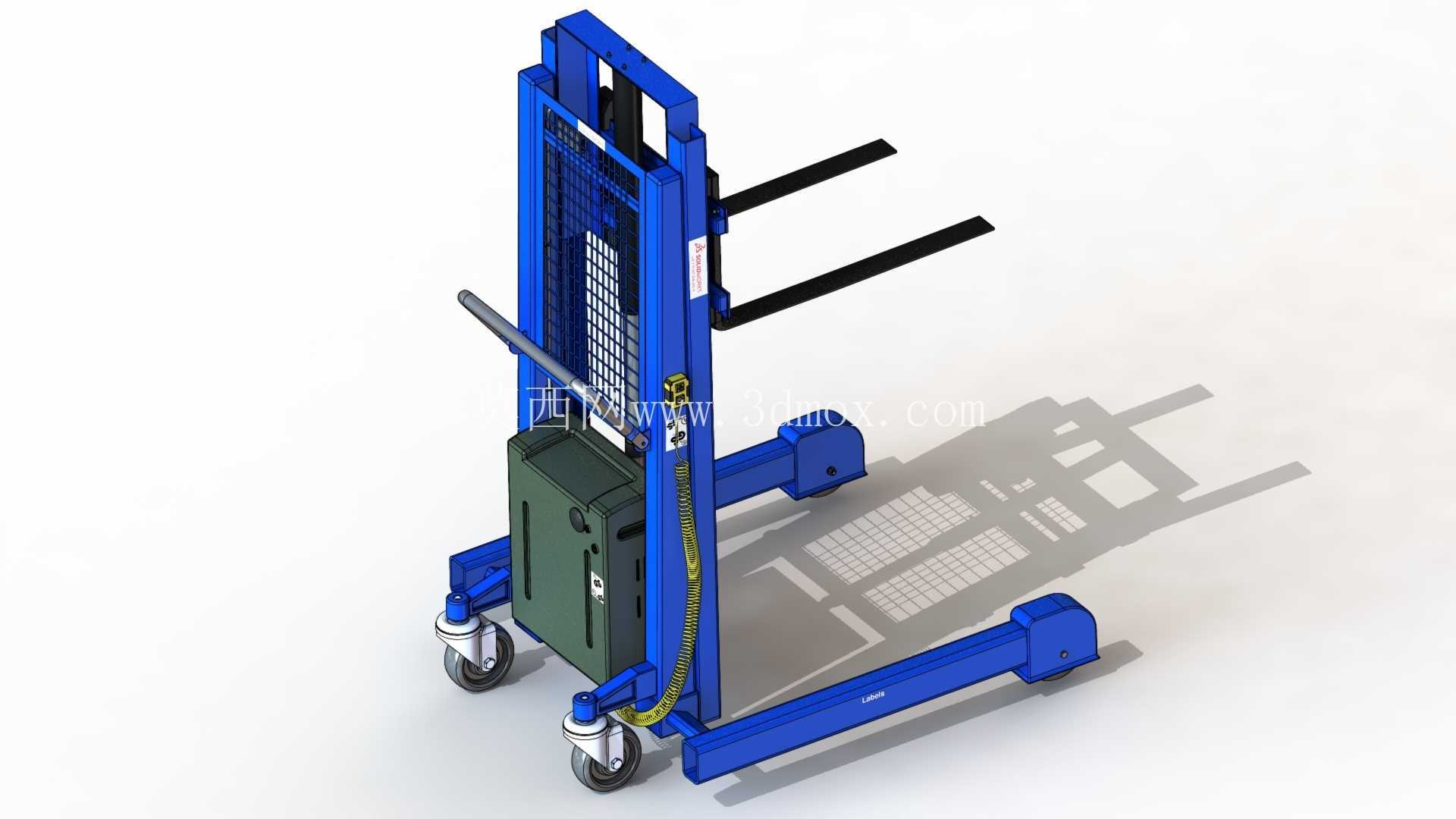

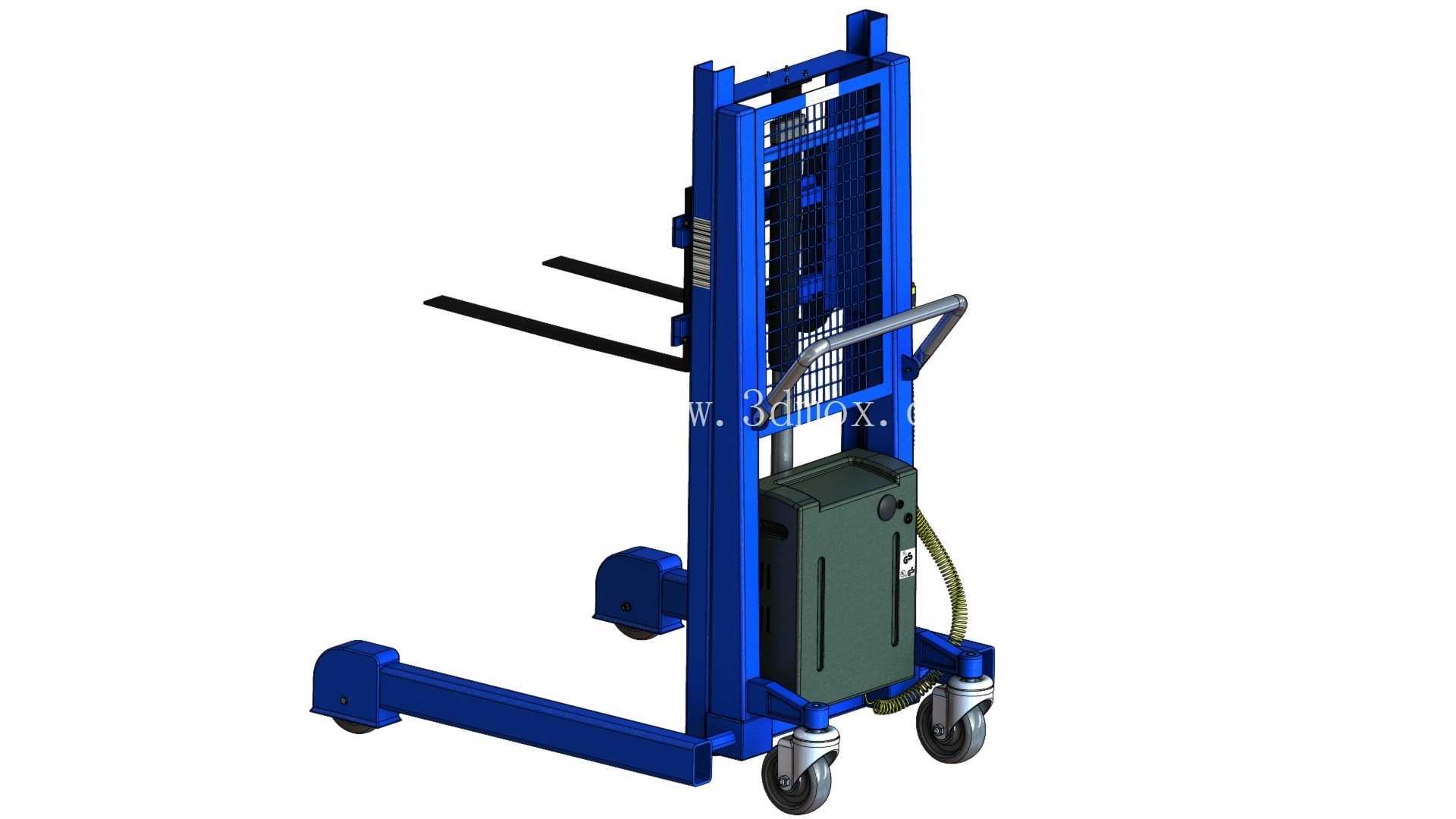

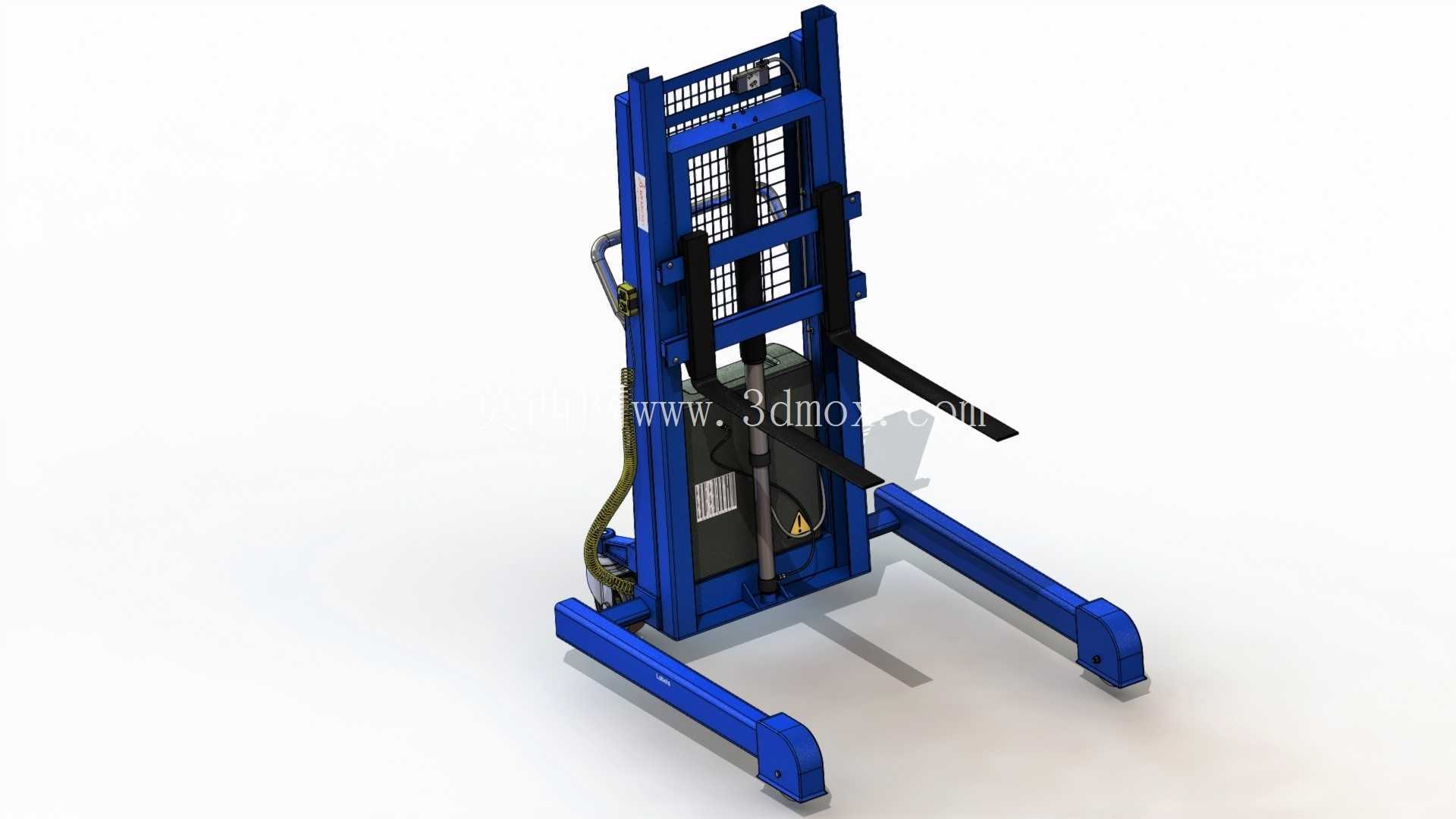

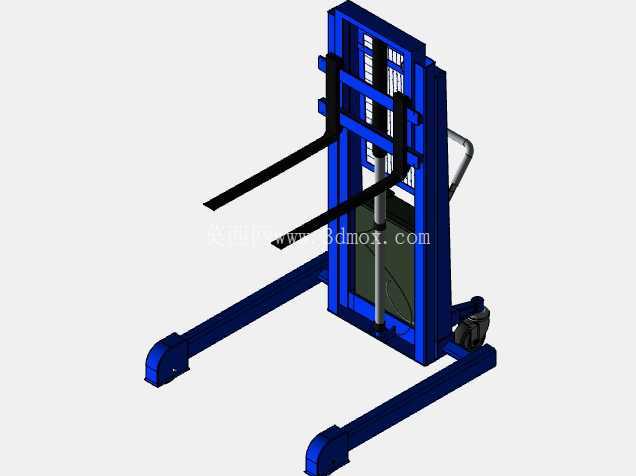

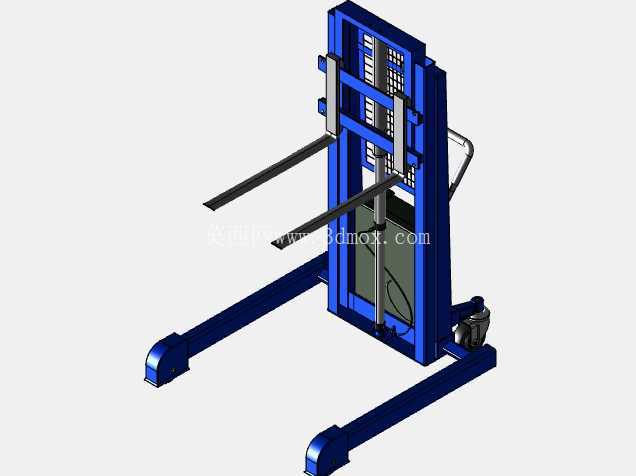

　　这款半电动堆高设备的建模过程，最先敲定的是支腿跨距与货叉最低离地高度的边界参数——毕竟要适配市面上绝大多数标准欧标、国标托盘的进叉需求，支腿内侧净宽留到680mm，刚好能覆盖1200*1000标准川字托盘的底部进叉空间，不会出现支腿卡托盘边缘的情况；货叉最低位降到85mm，哪怕是底部横梁高度偏低的一次性木托盘，也能顺利进叉，不用额外垫高托盘，适配性覆盖了常规仓储场景里90%以上的托盘类型。

　　门架部分采用的是两级伸缩的槽钢焊接结构，没有选复杂的自由提升门架，是因为这款设备定位是1.6米以下的常规堆高作业，多用于车间线边物料暂存、仓库低层货架补货，不需要在净高受限的集装箱内作业，简化门架结构既能降低整体自重，也能减少后期维护的故障点，门架起升的最大高度定在2.5米，刚好匹配三层常规重型货架的第二层取放货需求，不会因为起升过高导致门架前倾稳定性不足。

　　驱动部分没有做全电动的行走结构，保留了人力转向、手柄助力推行的设计，是考虑到这款设备的作业半径大多在50米以内的车间内部、仓库平层区域，全电动行走的电池组会增加近40%的设备自重，反而不利于小空间内的转向微调，人力推行配合后部的平衡重块，空载时转向力不到150N，哪怕是女性作业人员也能轻松操控；起升动力采用12V直流液压泵站，泵站集成在设备中部的配重箱内，既可以通过手柄上的上升按钮控制起升，下降则依靠手动泄压阀控制，下降速度可以通过阀芯开度微调，避免放货时冲击力过大碰伤工件表面。

　　货叉部分做了可调节间距的结构设计，两个叉齿可以在叉架上横向滑动，调节范围在200mm到680mm之间，遇到异形物料、小型料箱的时候，可以缩小叉齿间距，避免叉距过大导致料箱重心不稳滑落；叉齿前端做了30度的倒角导向，进叉时不需要完全对准托盘插孔，小角度偏差下也能顺着倒角滑入插孔，降低作业人员的对位难度。

　　底部的行走轮采用前轮聚氨酯包胶轮、后轮万向带刹车的配置，前轮直径150mm，轮宽50mm，聚氨酯材质既不会划伤环氧地坪地面，也能在过车间地面的小型伸缩缝、20mm以内的地面落差时不会卡滞；后轮的万向轮带双刹车结构，踩下刹车后既可以锁止轮体转动，也能锁止万向转向，堆高作业时踩下刹车，设备不会因为门架起升后的重心偏移出现溜车、移位的情况，保障堆高作业时的稳定性。

　　设备的操作手柄做了15度的后倾角度设计，手柄长度延伸到距离地面1.1米的位置，刚好匹配成年人站立操作时的自然握持高度，长时间推行作业不会出现手腕过度弯曲的疲劳情况；手柄上集成了上升按钮、紧急停止按钮，紧急停止按钮采用红色蘑菇头设计，遇到突发情况拍下去就能直接切断液压泵站的电源，停止货叉起升动作，避免误操作带来的安全隐患。

　　配重部分采用铸铁块内嵌在设备后部的箱体结构内，额定载重1吨时，在最大起升高度2.5米的状态下，纵向稳定系数保持在1.25以上，符合工业车辆的稳定性安全要求，不会出现前倾翻的风险；箱体外部做了喷塑处理，颜色选了工业设备常用的蓝色，既耐脏也能在车间环境里有足够的辨识度，提醒周边作业人员注意避让。

　　建模过程中对所有的铰接点、滑动配合面都做了公差预留，门架的槽钢滑动面之间预留了0.5mm的间隙，加装尼龙滑块作为耐磨件，后期使用时只需要定期更换滑块就能维持门架的起升顺畅度，不需要整体更换门架槽钢；液压管路的走线全部沿着门架侧面的线槽布置，避免起升过程中管路被门架夹损，高压油管的弯曲半径全部留到管径的10倍以上，减少油压波动对管路寿命的影响。

　　这款设备的整体外廓尺寸控制在长1.4米、宽0.8米、收起门架时高度1.8米，能够顺利通过车间内2米宽的通道、1.9米高的防火门，不需要对现有车间的通道、门体做任何改造就能直接投入使用；最小转弯半径只有1.2米，在货架之间2米宽的巷道内就能完成转向、堆高作业，空间利用率比全电动平衡重叉车高40%以上，非常适合中小型仓库、机加工车间的线边物料转运、堆高作业场景，既可以替代手动堆高车降低作业人员的劳动强度，也不会像全电动叉车那样有过高的采购成本和维护要求。
