手动卷扬式堆高搬运叉车结构设计

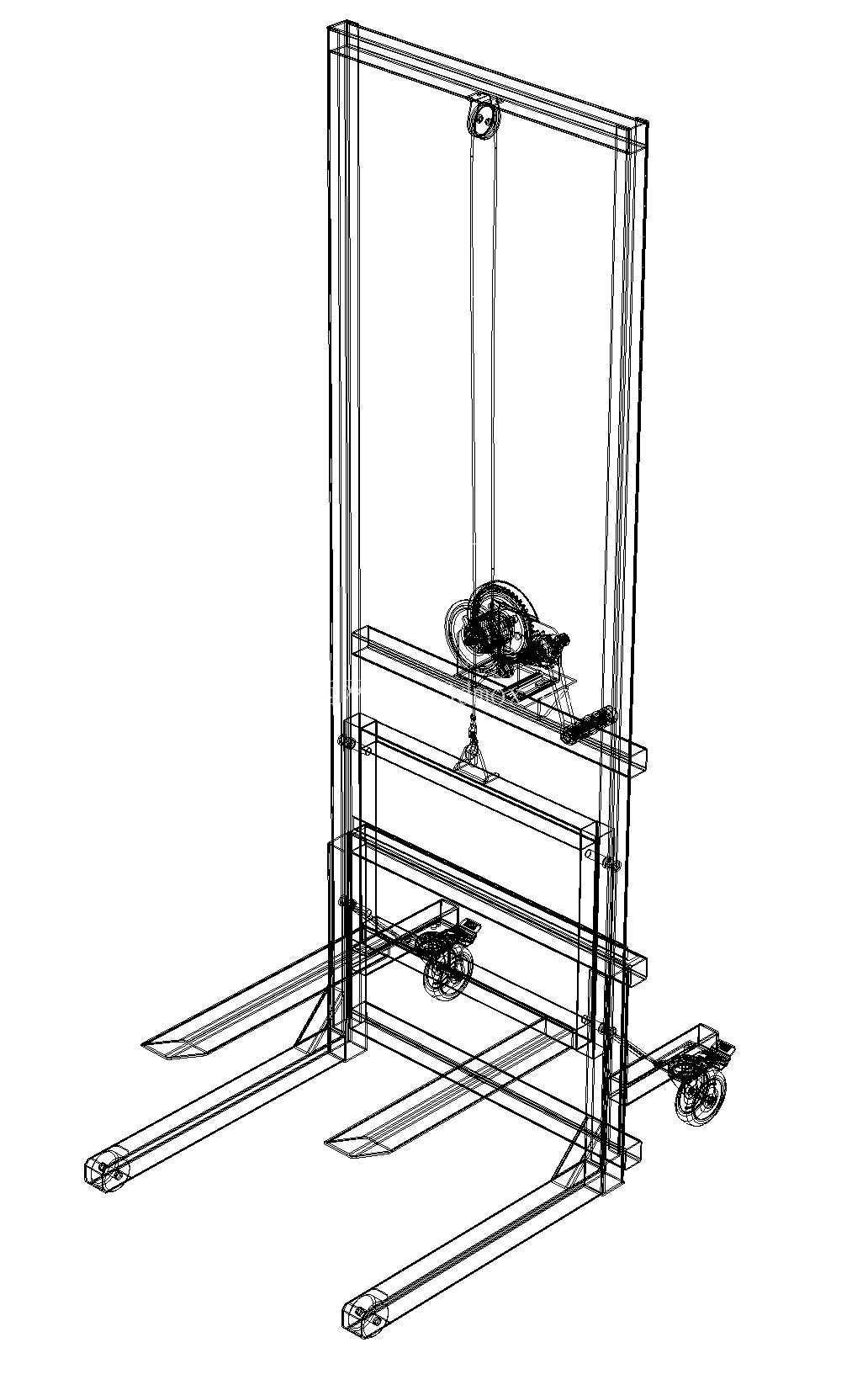

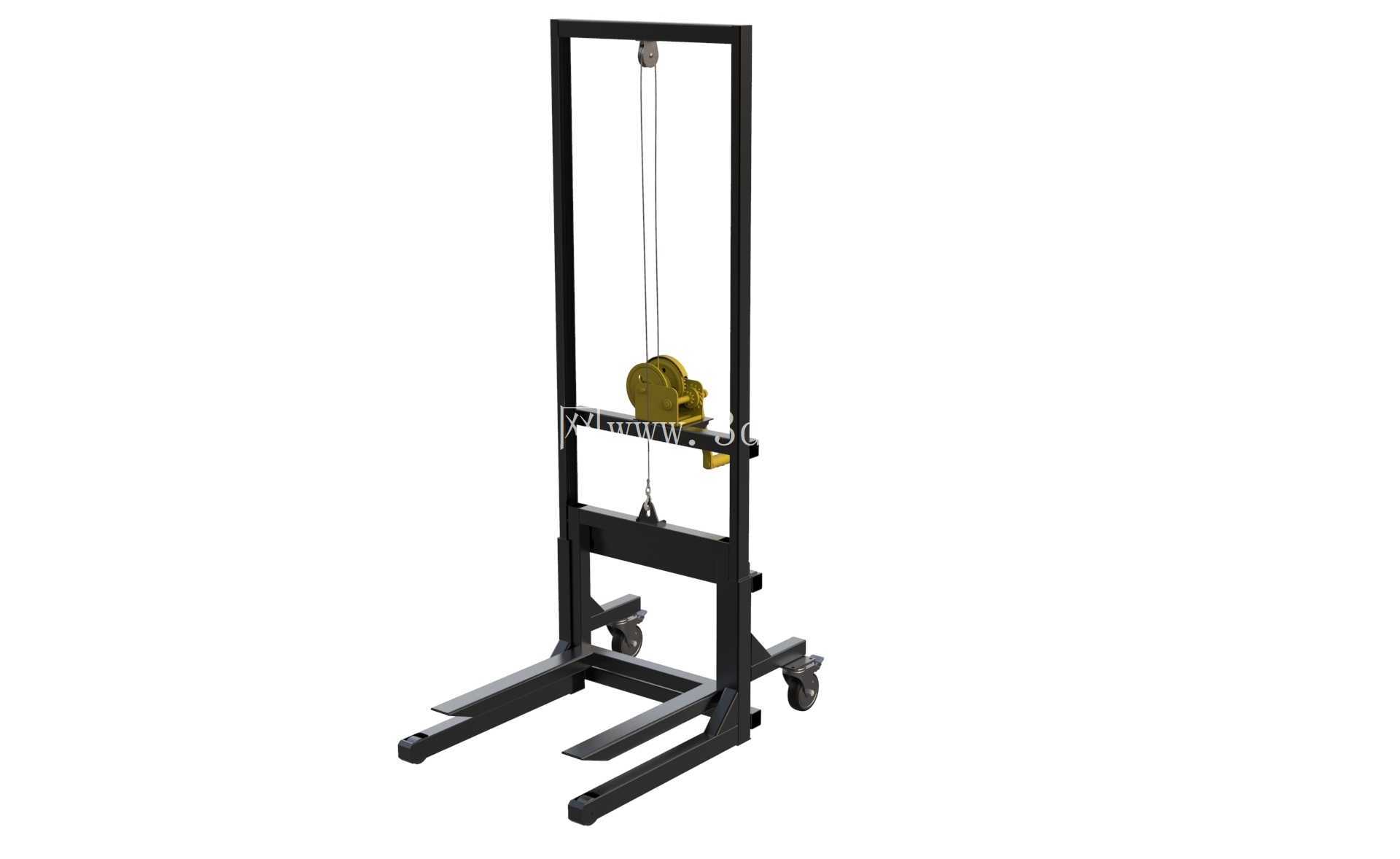

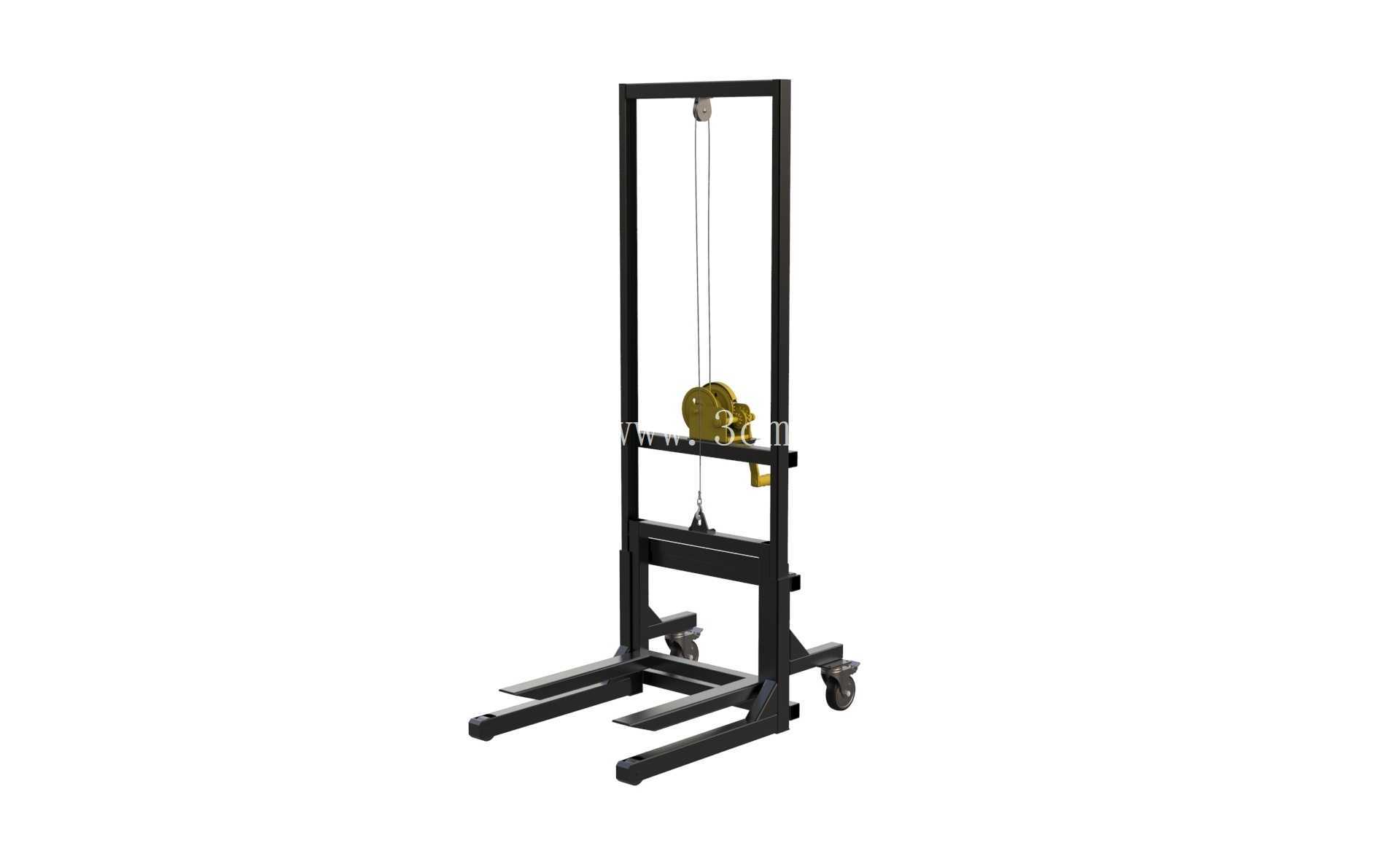

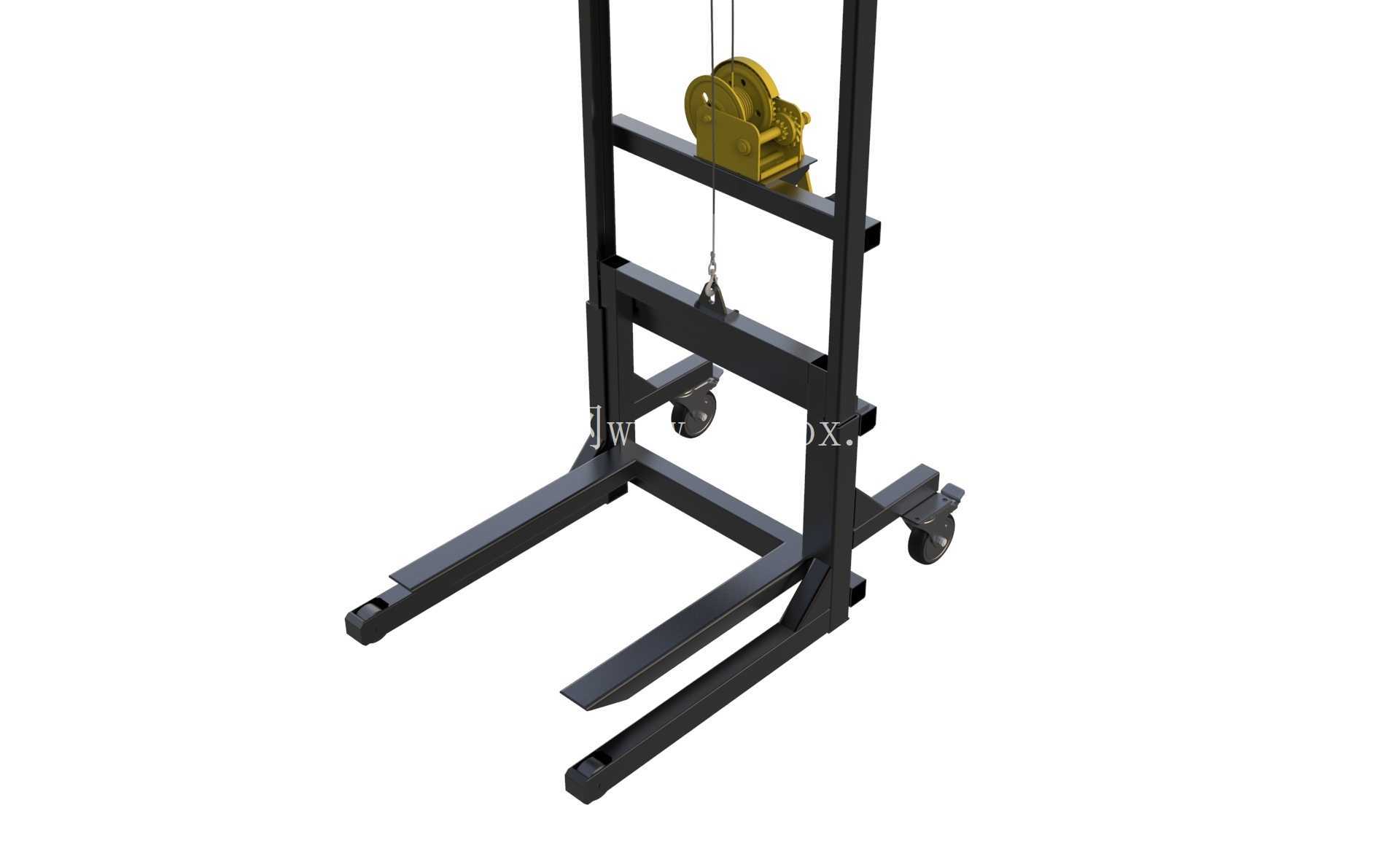

　　这款手动卷扬式堆高搬运设备面向车间、仓库、维修工位等小吨位、低频次的物料垂直提升与短距离转运场景，结构上采用立式双立柱门架配合底部叉腿的经典堆高车布局，区别于常见的液压油缸顶升方案，其起升动力通过门架上部安装的手摇卷扬绞盘提供，钢丝绳绕过定滑轮后连接货叉滑架，转动绞盘即可收放绳体，带动滑架沿门架导轨上下移动，适合无电源、防爆要求或预算受限的作业环境。

　　从实际用途看，该设备主要承担托盘货物、工装夹具、半成品箱体的抬升与码放，也可用于设备检修时支撑零部件、配合生产线进行上下料。底部两根平行叉腿可插入托盘或带底孔的物料下方，后侧立柱区域布置手摇绞盘与滑轮组，操作人员站在设备尾部即可完成提升、下降与推行，整机依靠底部脚轮实现移动，其中转向轮与承重轮的布置决定了转弯半径与通道宽度要求。

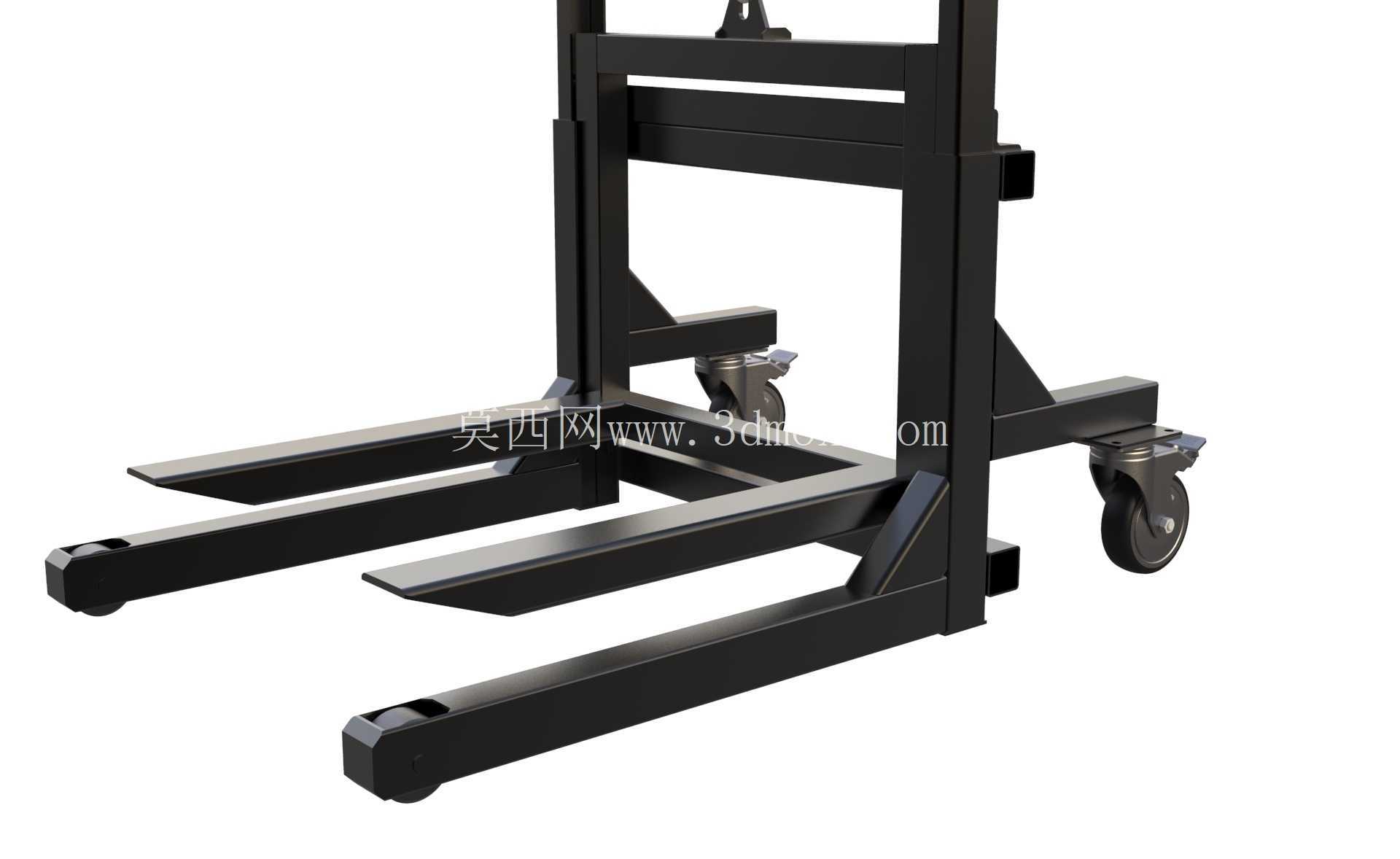

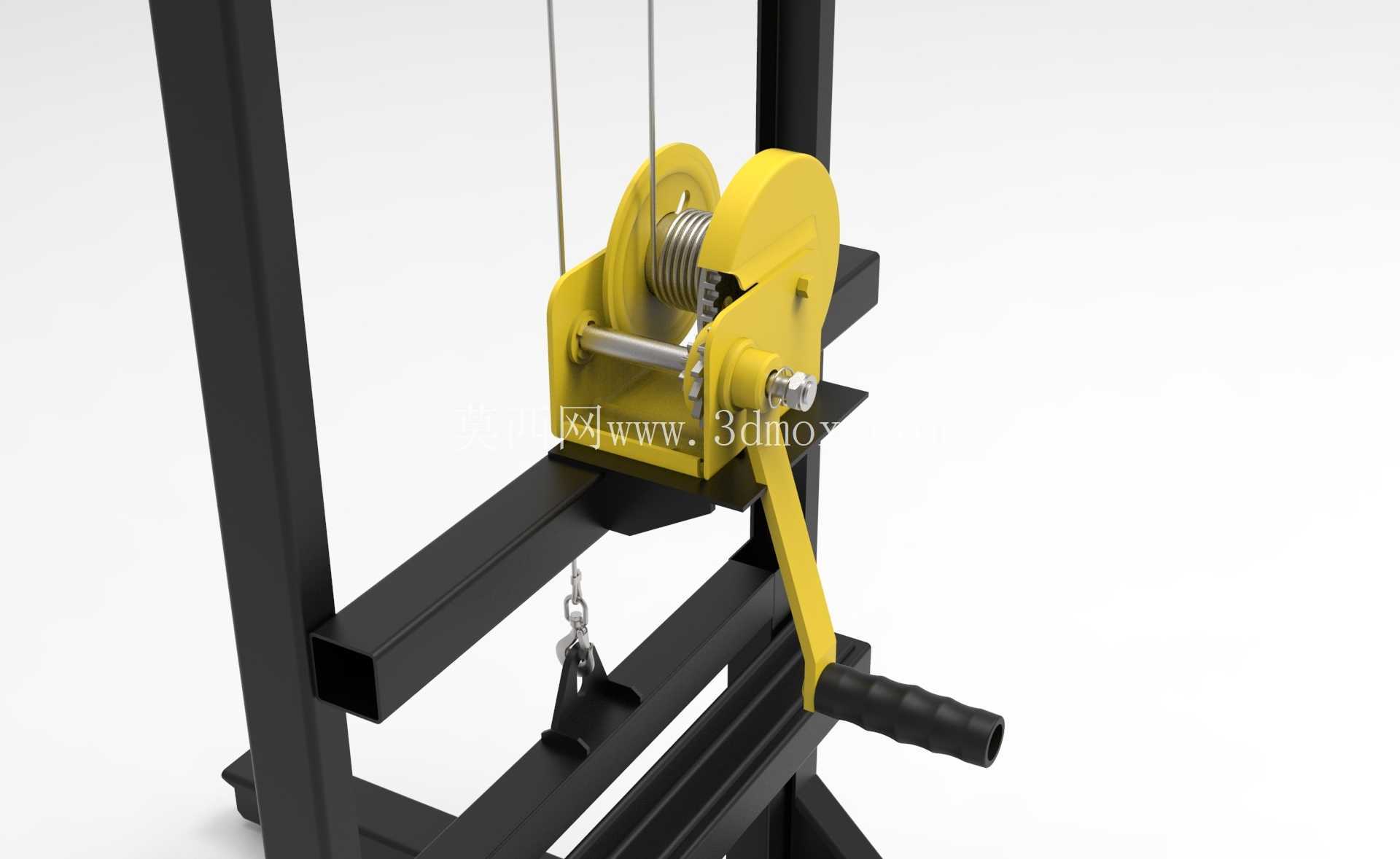

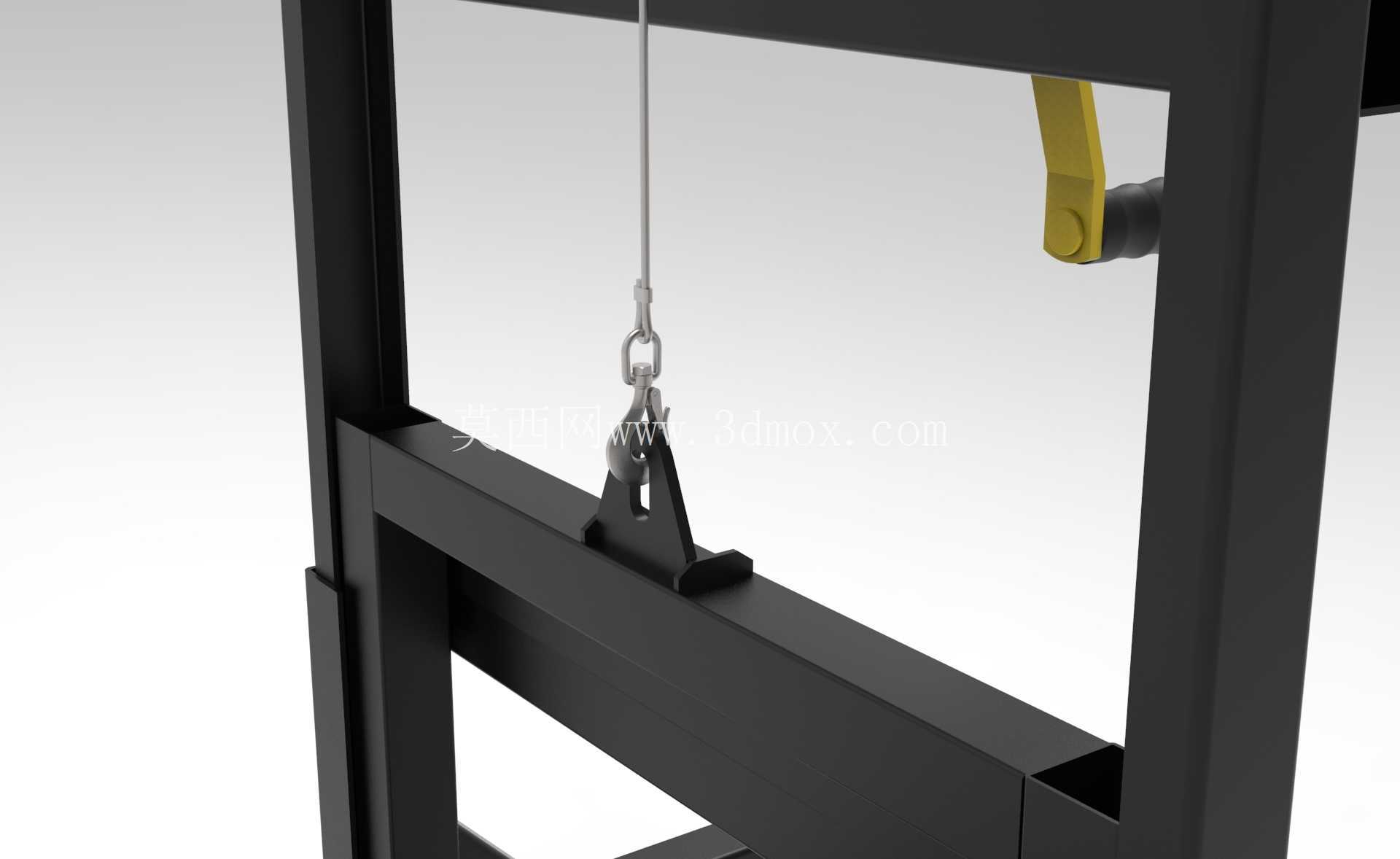

　　结构设计思路围绕轻量化与刚性平衡展开。门架采用两根竖向型钢作为主承力构件，中部设置横向连接梁形成框架，防止立柱受偏载时发生侧向张开；底部叉腿与门架底座焊接或螺栓连接成L形受力体系，载荷通过叉腿传递至底座，再由脚轮承担地面支反力。卷扬绞盘固定在门架中上部横梁处，内置棘轮止逆结构，摇柄释放时可自动锁止，避免货叉在载荷作用下意外下坠，这一点对手动起重设备的安全冗余至关重要。滑架部分设计有导向卡位，贴合立柱翼缘运动，限制货叉前后左右晃动，起升过程中钢丝绳始终保持竖直受力，减少绳体与滑轮的偏磨。

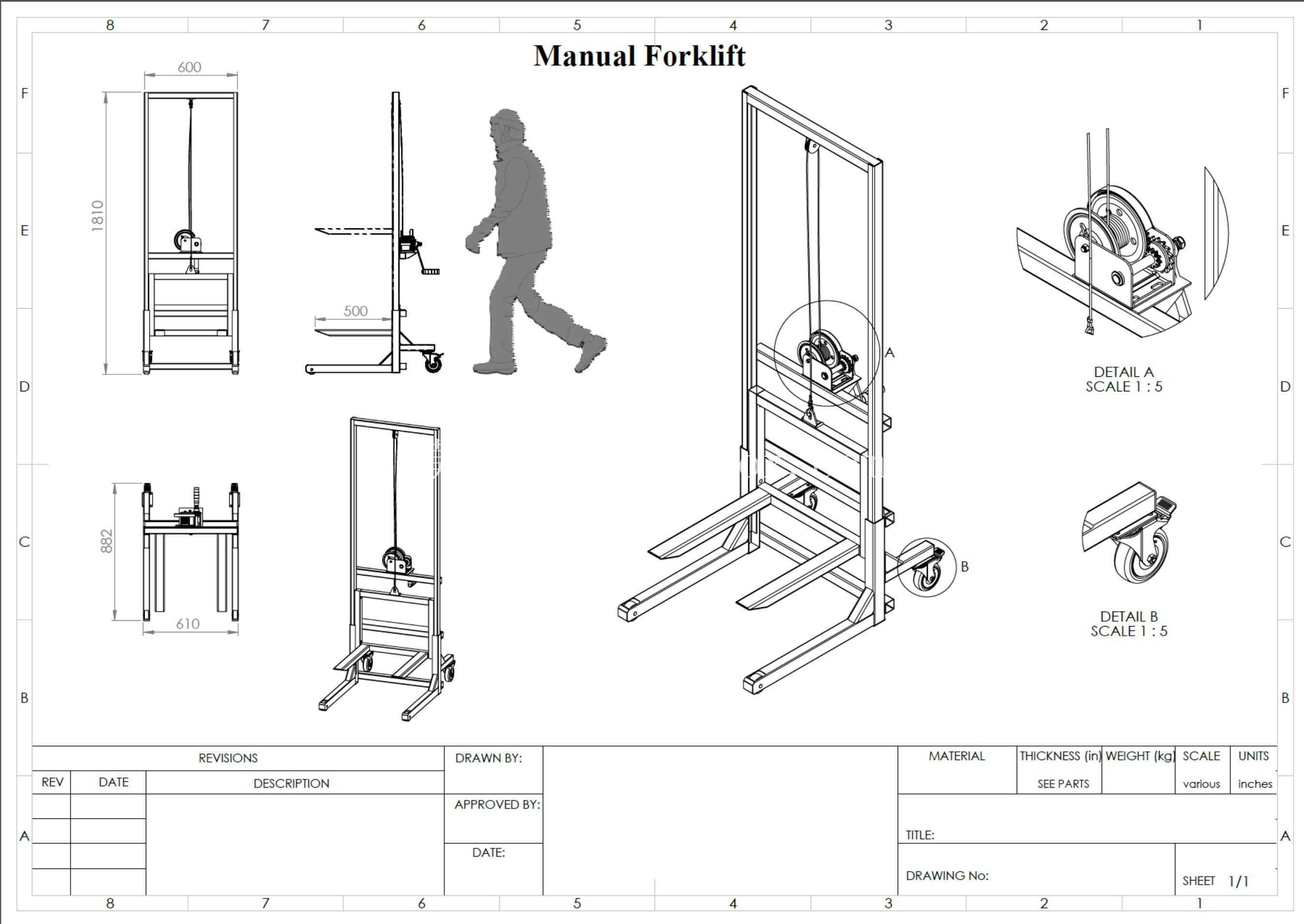

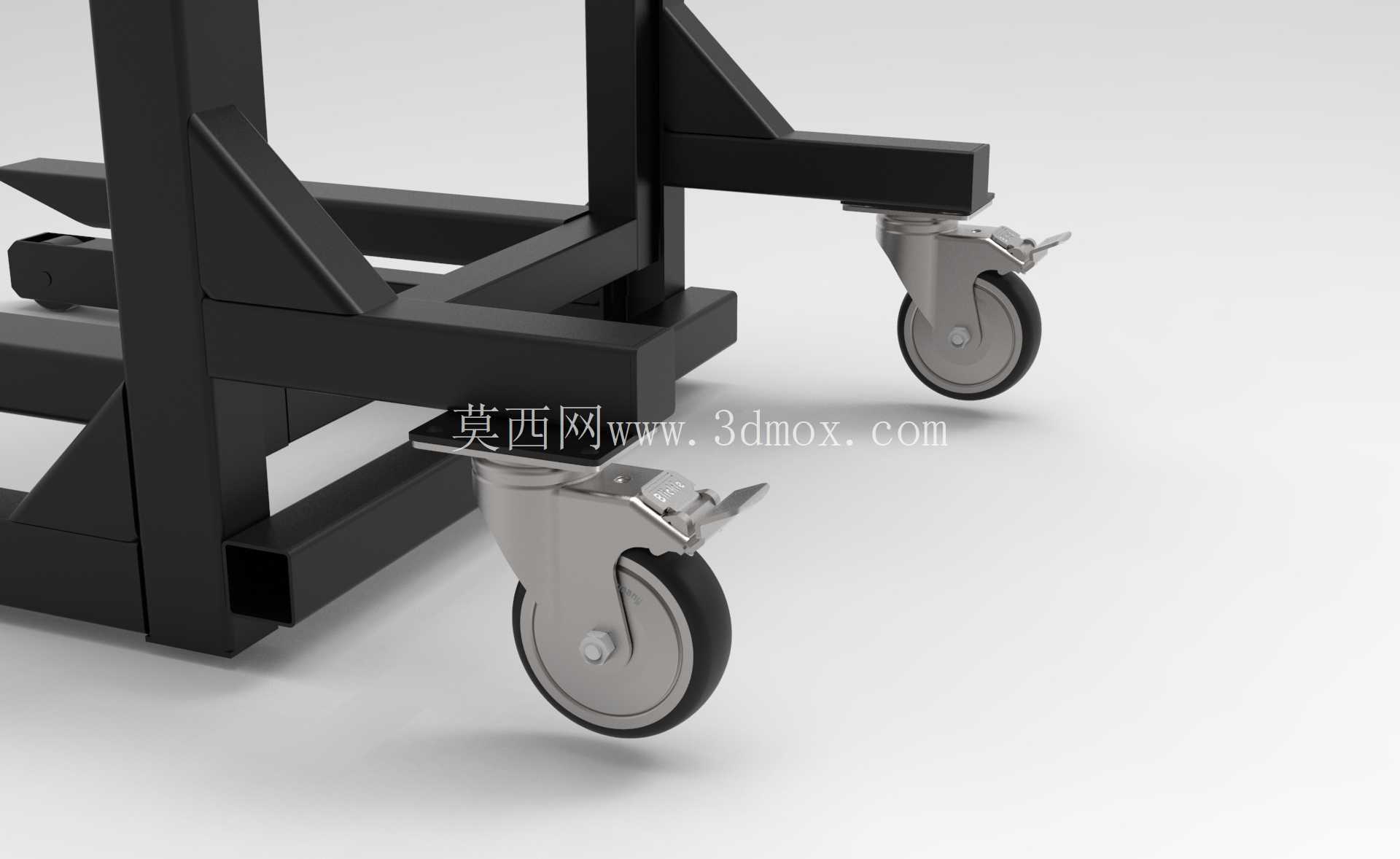

　　外形与安装边界方面，整机高度由门架立柱决定，需满足作业点最大起升高度加上绞盘、滑轮顶部安全余量，选型时要核对仓库门洞、货架顶层与车间行车下方净空；底部叉腿长度决定插入托盘深度，叉腿外侧宽度需匹配标准托盘进叉口，同时保证满载时整车重心落在脚轮支撑多边形内。设备宽度方向包含门架立柱、脚轮支架与摇柄回转范围，通道布置时要预留手摇操作空间，避免摇柄转动时与货架立柱干涉。脚轮选型区分承载轮与万向轮，前轮靠近叉腿尖端承担主要载荷，后轮带转向支架并可配置刹车，停驻堆高时锁止万向轮，防止提升过程中整车滑移。

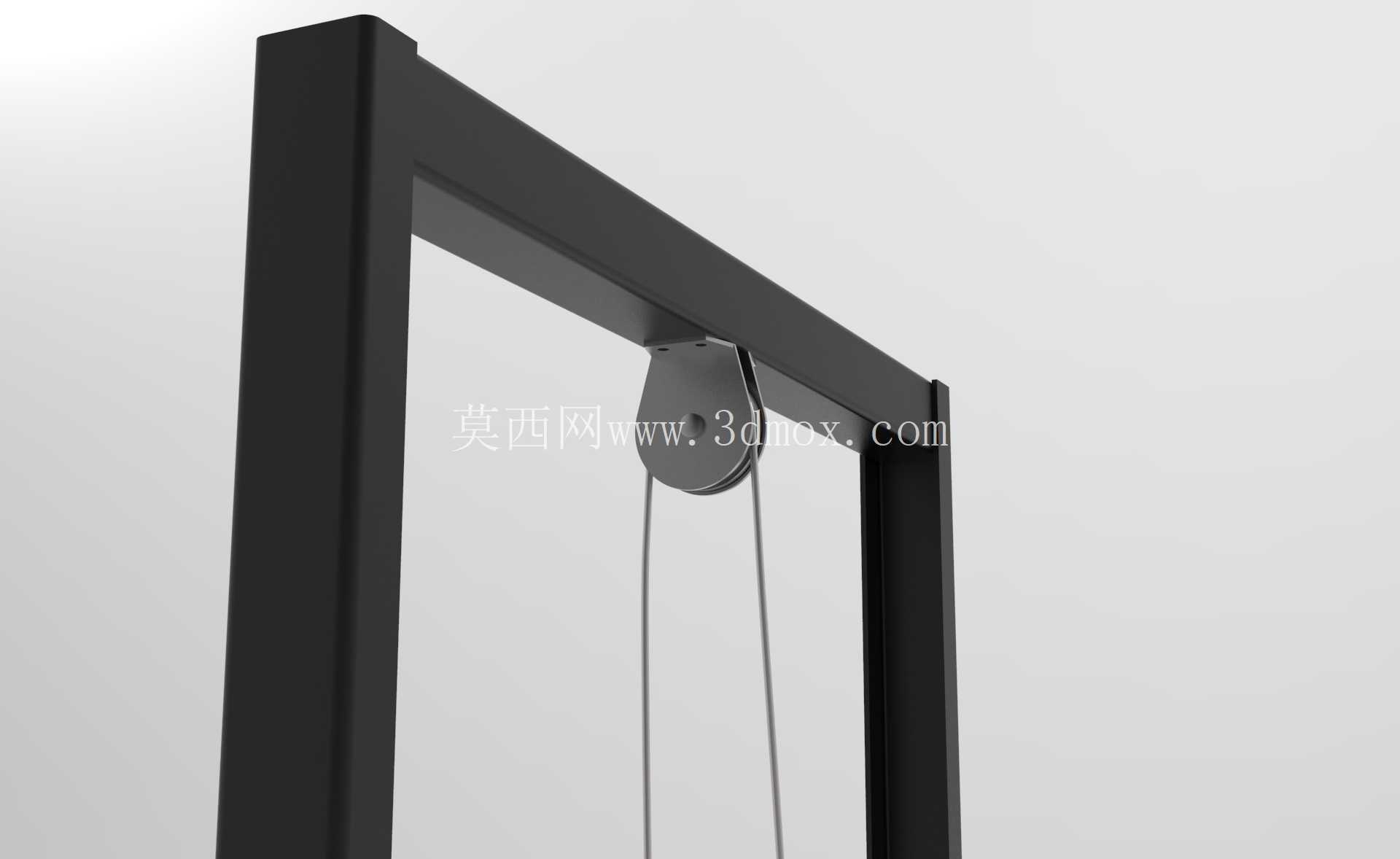

　　建模过程中需重点关注几处配合关系：钢丝绳路径要与绞盘卷筒、顶部滑轮、滑架吊点三点共线，模拟起升时检查绳体是否与门架横梁发生摩擦；滑架导向面与立柱之间保留合理间隙，既保证滑动顺畅，又控制货叉在偏载下的倾斜量；绞盘棘轮、棘爪、摇柄的装配关系需单独验证锁止角度，确保任意悬停位置棘爪都能落入齿槽。叉腿根部与底座连接处是应力集中区域，板材加厚或增设加强筋可显著降低满载弯曲变形。推行把手高度按人体站立操作设置，尾部配重与载荷重心需匹配，避免空载时后端过重、满载时前端翘翻。

　　现场使用中，这类设备对地面平整度有一定要求，钢丝绳需定期检查断丝与润滑，绞盘轴承、脚轮转轴、滑架导向面属于日常维护点。相比全电动堆高车，它省去了电池、电控与液压泵站，结构直观、故障点少，三维结构完整呈现了手动起重搬运设备从力源、传动、导向到行走支撑的完整设计逻辑，对仓储搬运装备的结构学习与非标改型具有直接参考价值。
