手动螺旋起重千斤顶三维结构设计

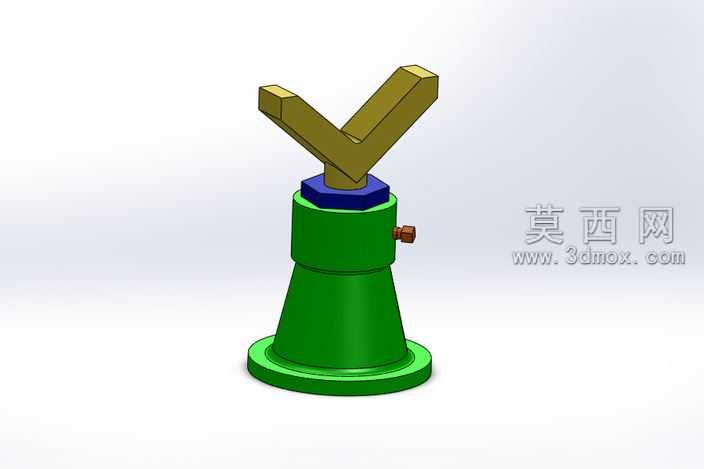

本作品为手动螺旋千斤顶的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对各零部件的尺寸公差、装配关系进行了精准还原。模型整体分为底座、套筒、螺旋升降杆、顶部支撑叉、锁紧旋钮五大核心部件，底座采用下宽上窄的锥形结构设计，底部设置加宽法兰盘，有效增大与支撑面的接触面积，提升顶升作业时的整体稳定性，建模时对底座的过渡圆角进行了优化处理，避免应力集中问题。套筒部分为阶梯式圆柱结构，外层做哑光绿色材质渲染，表面设置侧向锁紧旋钮，旋钮采用棕红色金属材质，用于锁定调整完成的升降高度，建模时还原了旋钮与套筒侧壁的螺纹配合结构，可实现真实的旋紧动作模拟。顶部支撑叉为Y型分叉结构，采用黄铜色金属材质渲染，分叉角度经过力学计算优化，可稳定承托被顶升物件的底部结构，避免顶升过程中出现滑脱风险，支撑叉与升降杆之间设置深蓝色六角限位块，对支撑叉的旋转自由度进行限位。螺旋升降杆内置在套筒内部，建模时完整还原了梯形螺纹传动结构，可通过旋转顶部支撑叉带动升降杆沿套筒轴向移动，实现高度调节功能，螺纹参数符合起重机械的传动强度要求，可承受较大的轴向载荷。渲染阶段采用工作室级光照环境，对不同部件的材质属性进行了区分设置：金属部件分别赋予了对应的粗糙度、金属度参数，塑料及漆面部件调整了漫反射与高光参数，整体渲染效果清晰展示各部件的结构形态与装配关系，可用于机械原理教学、产品结构展示、虚拟装配实训等场景，模型装配体可进行干涉检查、运动仿真，直观演示螺旋千斤顶的顶升工作原理。
