手动螺旋起重千斤顶三维结构设计

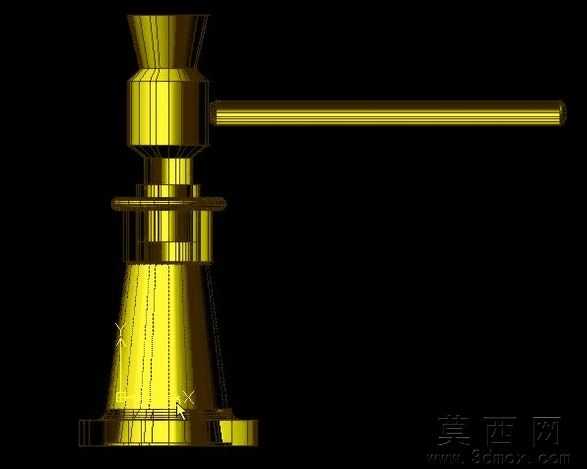

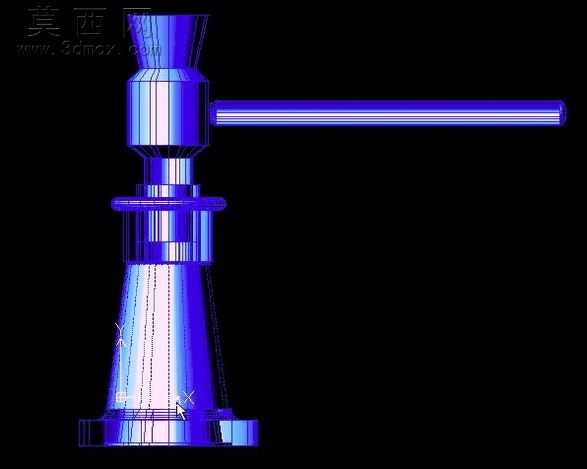

本作品为手动螺旋千斤顶的三维结构设计，建模过程中严格遵循机械设计规范，对千斤顶的各个组成部件进行了精准的参数化还原。整体建模从底座结构开始搭建，首先绘制底座的锥形支撑轮廓，通过拉伸、倒角等命令完成底座的实体构建，保证底座的支撑稳定性与受力合理性，底座底部的平面结构做了细微的防滑纹理处理，模拟实际产品的使用防滑需求。接下来构建螺旋升降的核心传动部分，对顶升螺杆的螺纹结构进行了精确建模，采用螺旋扫描命令生成符合传动标准的梯形螺纹，保证螺纹啮合的顺畅性与承重能力，螺杆外部的升降套筒做了等壁厚的空心结构设计，既减轻整体重量又保证结构强度，套筒与底座之间的导向配合面做了公差适配的结构处理，还原实际装配的间隙要求。顶部的承重顶帽做了内凹的弧形接触面设计，模拟实际顶升作业时与被支撑物件的贴合形态，避免顶升过程中出现滑脱问题。侧面的手动摇杆采用长杆加握持端的结构设计，摇杆与螺杆顶部的传动连接部位做了榫接式的配合结构，还原手动施力时的扭矩传递路径，摇杆的长度经过力学参数核算，保证手动操作时的施力舒适度与顶升扭矩需求。建模过程中对各个部件的装配关系做了完整的约束设置，可实现螺杆旋转带动套筒升降的动作模拟，直观展示螺旋千斤顶的工作原理。渲染阶段采用金属材质为主，对底座、套筒、螺杆部件赋予合金钢材质，调整材质的金属粗糙度与反光参数，模拟实际五金工件的金属质感，摇杆部分做了镀铬亮面的材质区分，顶帽部位做了轻微的磨损质感处理，提升模型的真实感。整体设计思路围绕手动螺旋千斤顶的实际功能展开，所有结构尺寸均参考通用起重千斤顶的行业标准，既保证结构的合理性，也完整还原了这类手动起重工具的典型形态，可用于机械结构教学、产品展示等场景。
