普通卧式金属切削加工车床结构

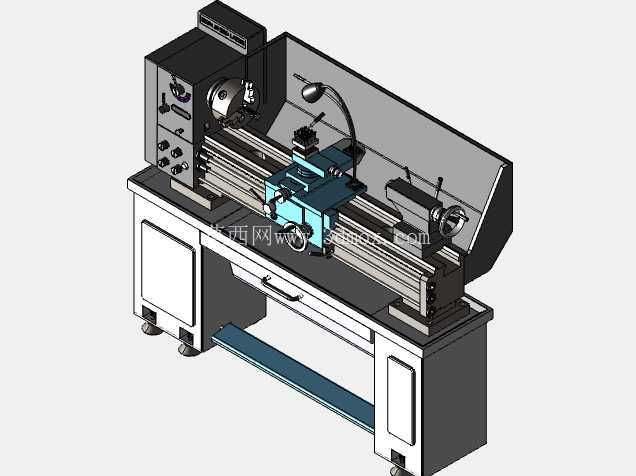

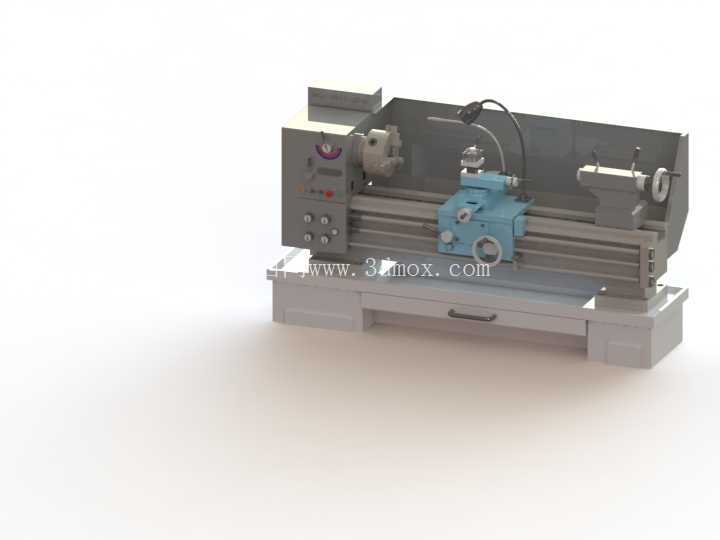

　　这套卧式车床结构面向常规金属回转件加工场景，适用于单件小批生产、维修车间、教学实训以及中小型机械加工工段。设备围绕轴类、盘套类零件的外圆、内孔、端面、锥面、螺纹和成型回转面加工展开，整体布局采用床身承载、主轴端驱动、刀架纵向横向进给、尾座顶持的经典形式。模型中主轴箱位于床身左端，内部承担主轴回转、变速与动力传递功能；床身导轨沿长度方向布置，为溜板和尾座提供直线运动基准；溜板箱与刀架位于中部，负责刀具的纵向走刀、横向进刀和手动微调；尾座布置在右端，可沿导轨移动并锁紧，用于长轴顶尖支承或钻头、铰刀等孔加工工具的安装。

　　从实际加工边界看，床身上最大回转直径对应360毫米，两顶尖间可容纳的被加工材料长度约1000毫米。该尺寸等级决定了设备更适合中等规格轴件、套筒、法兰坯料和小型盘类零件，而不适用于大直径重型回转体。布置车间时，不能只按床身外形预留位置，还需考虑左端主轴箱的操作与维护空间、右端尾座退出行程、前方溜板移动及操作者站位，同时在机床后侧留出排屑、检修和电气管路空间。基础安装应保证床身水平，导轨纵向和横向水平偏差需控制在设备说明书允许范围内，否则会影响加工圆柱度、导轨磨损均匀性以及尾座顶尖与主轴轴线的同轴状态。

　　主轴部分是整台设备的精度核心。主轴前端需要提供工件装夹接口，模型中卡盘区域体现了三爪卡盘类装夹思路，适合圆棒料和规则回转坯件的快速定心；对于异形件或偏心件，则需结合四爪卡盘、花盘或专用夹具考虑。主轴箱外形保留了变速操纵、指示与控制区域，工程建模时应重点保证主轴轴线、卡盘安装面、轴承支承位和箱体结合面的相对关系。主轴回转精度会直接传递到工件表面，因此轴承定位、锁紧螺母、箱体孔系和带轮或齿轮传动位都需要在结构细化时保持合理同轴度。

　　床身导轨采用水平布置的平行导向结构，承担溜板、刀架和尾座的载荷与导向。导轨面不仅要承受切削力，还要保证长期移动后的直线度和耐磨性。实际设计中，床身通常采用刚度充足的铸铁构件，并通过肋板布置降低切削振动；导轨面需经淬火、磨削或刮研处理，以维持进给精度。溜板在导轨上的运动关系是车床建模的重点，纵向进给决定车削长度，横向进给决定切深，小刀架还可完成短锥面或角度切削。模型中蓝色刀架部件位于溜板上方，体现了刀位安装、压紧和调整区域；细化设计时应明确刀架转位、锁紧、刀具伸出长度和刀尖高度调整方式。

　　尾座结构主要服务于长轴支承和孔加工。加工细长轴时，工件一端由卡盘夹持，另一端由尾座顶尖顶持，可降低工件在切削力下的挠曲；钻孔、扩孔、铰孔时，尾座套筒可安装刀具并沿轴向进给。尾座与床身导轨之间必须具备可靠锁紧机构，否则在重切削或顶紧力较大时会发生位移，导致锥度、孔位偏差或工件松动。尾座套筒轴线与主轴轴线的等高性也需要在装配中校核，尤其是长轴车削时，顶尖偏移会形成不均匀支承痕迹。

　　进给系统在普通车床中通常包含光杠、丝杠、溜板箱传动和开合螺母等功能要素。丝杠主要用于螺纹加工，光杠多用于自动走刀；二者在床身前方平行布置，需要与导轨保持正确位置关系。刀架纵横向进给的手轮、刻度盘和锁紧结构虽然在外观模型中占比不大，但对操作者控制切削深度十分关键。工程应用中，横向进给刻度通常对应直径量或半径量，操作人员需根据机床刻度关系确定进刀值；结构设计时则要保证丝杠间隙、刻度反馈和溜板锁紧之间的协调。

　　切削区域的防护与排屑不可忽视。卡盘、刀具和高速旋转工件周围应避免外露干涉，模型中床鞍、导轨和后方挡板形成了基本防护轮廓。实际改造或细化时，可在卡盘附近增加安全防护罩，在床身后方设置挡屑结构，在导轨面设置可伸缩防护板，以减少切屑对导向面的磨损。冷却管路可沿刀架或床身布置，喷嘴应指向切削区，同时避免与旋转工件、卡盘扳手和刀架转位发生干涉。电气控制区集中在主轴箱附近，建模和布局时应区分主电机、变速机构、操作按钮、急停和指示元件的位置，保证操作视线和紧急停止可达性。

　　从建模思路看，这类设备不宜只按外观外壳堆叠，而应先建立主轴轴线、床身导轨中心线、尾座轴线和刀架运动基准，再围绕基准布置箱体、溜板、手轮、卡盘、丝杠和支承件。床身作为基准件，其底面、导轨面和安装面决定上层部件的位置；主轴箱与床身的结合面需保证主轴中心高；尾座底面与导轨配合需保证移动顺畅；刀架部件则要同时满足横向进给、纵向移动和刀具装夹三个方向的关系。对于结构设计人员，该模型可用于普通车床布局校核、车间布置、夹具干涉检查、教学演示以及通用切削设备方案沟通；对于三维建模从业者，重点不在复杂曲面，而在运动轴线、装配关系、加工行程和操作空间的准确表达。
