小型台式精密金属车削加工设备

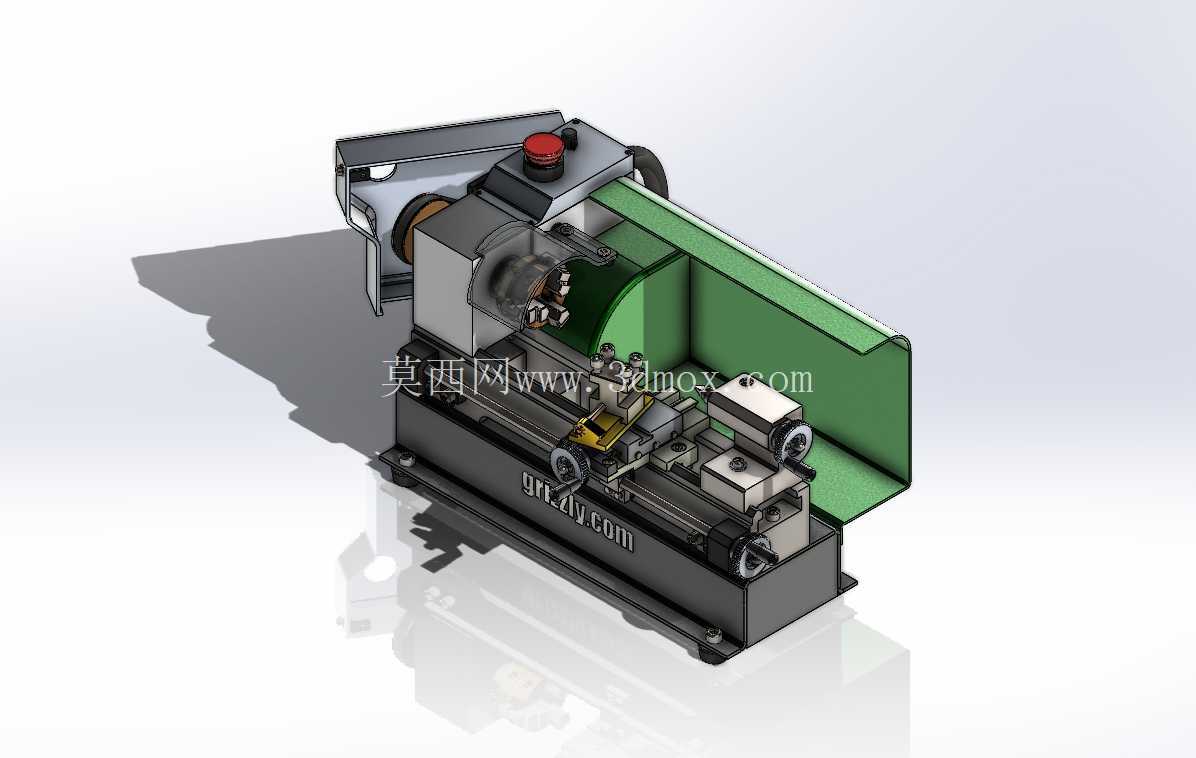

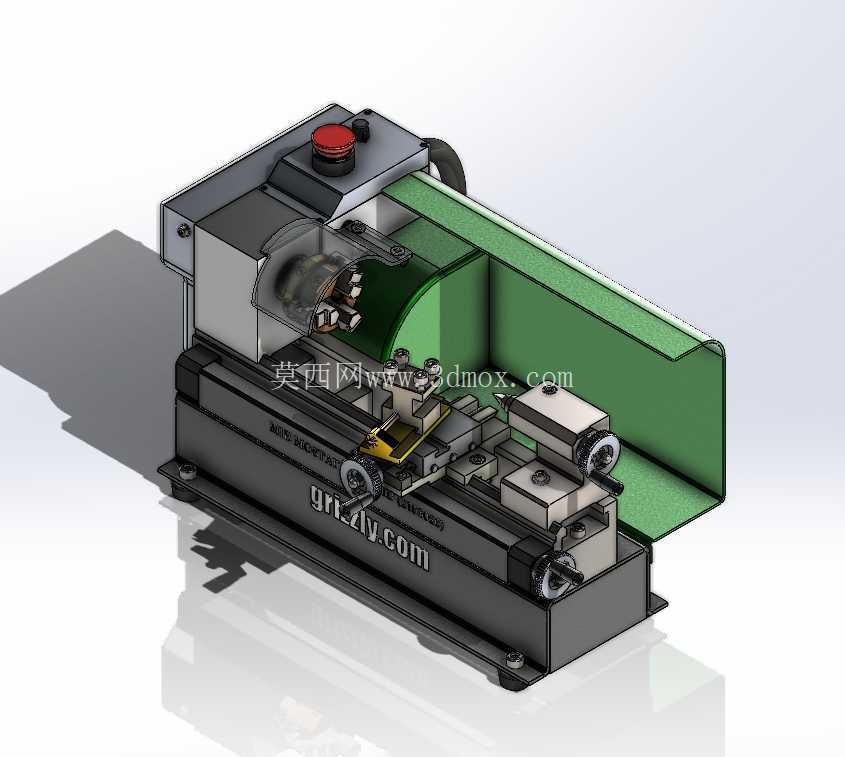

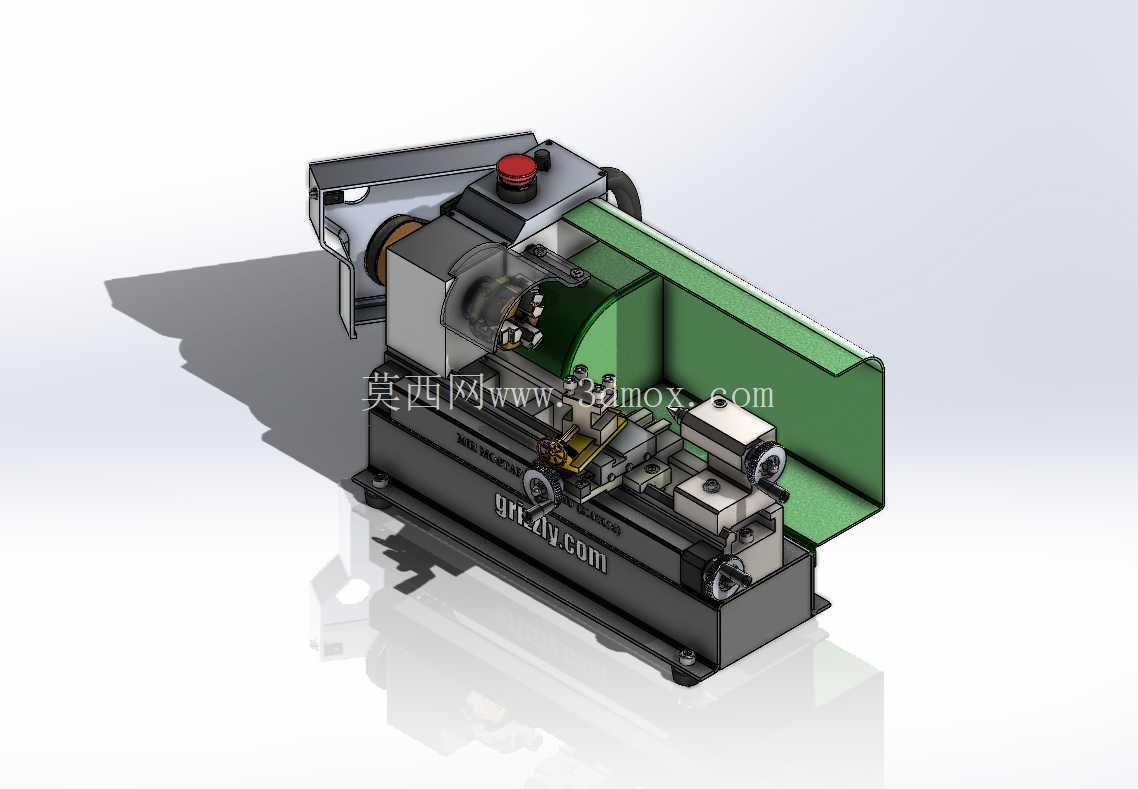

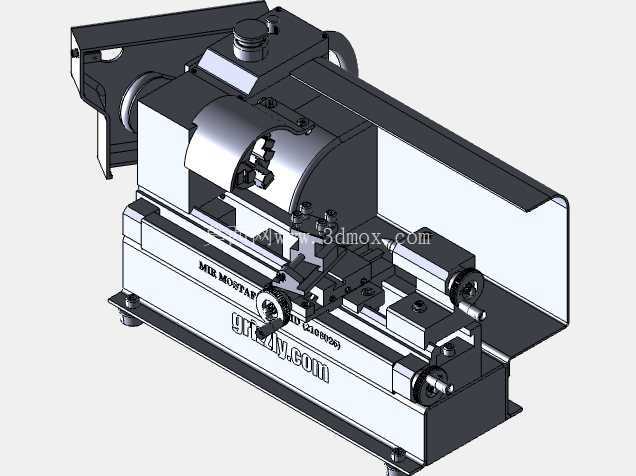

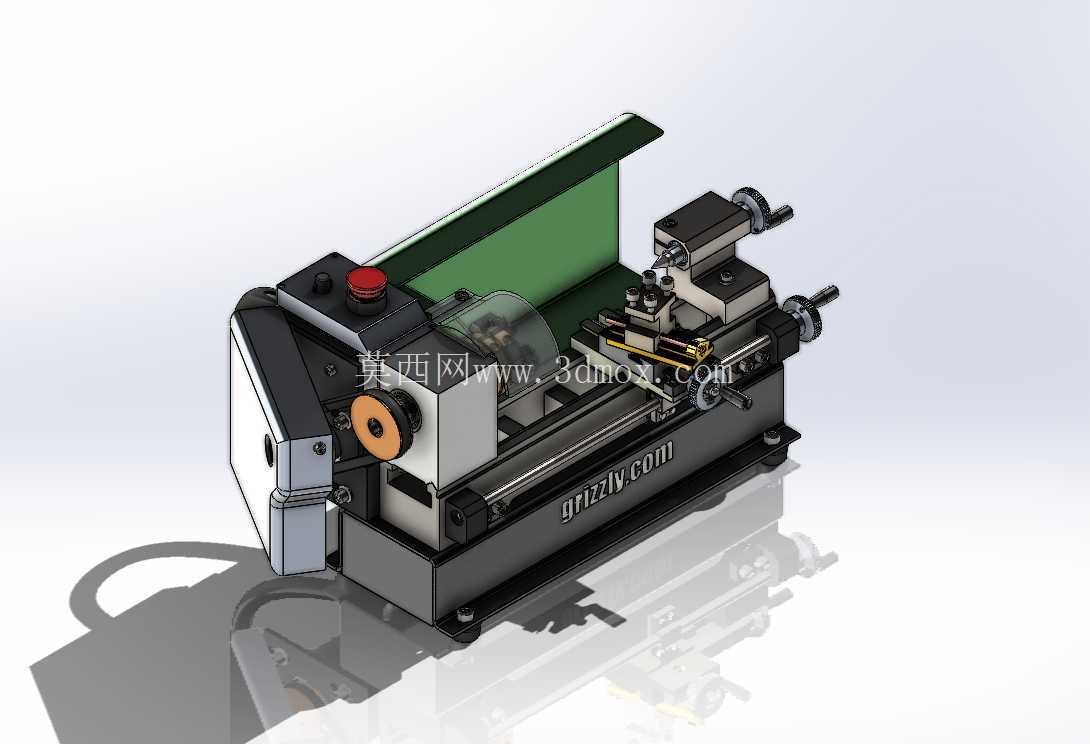

　　这款小型台式金属车削设备的三维结构完整还原了桌面级精密加工机床的布局逻辑，整机采用紧凑的卧式床身构型，所有功能模块沿床身导轨轴线有序排布，在极小的占地空间内集成了普通工业车床的全部核心加工能力，适配小尺寸金属零件的单件试制、教学实训、精密修配等多类场景。从实际使用边界来看，设备可完成的最大工件回转直径为4英寸，主轴端面到尾座顶尖的最大中心距为6英寸，主轴通孔直径0.39英寸，主轴转速覆盖100至3800RPM区间，尾座套筒的有效进给行程为7/8英寸，整机运输重量36磅，无需专用地基固定，放置在稳固的工作台面即可完成安装调试，对小型工坊、实验室、教学车间的空间适配性极强。

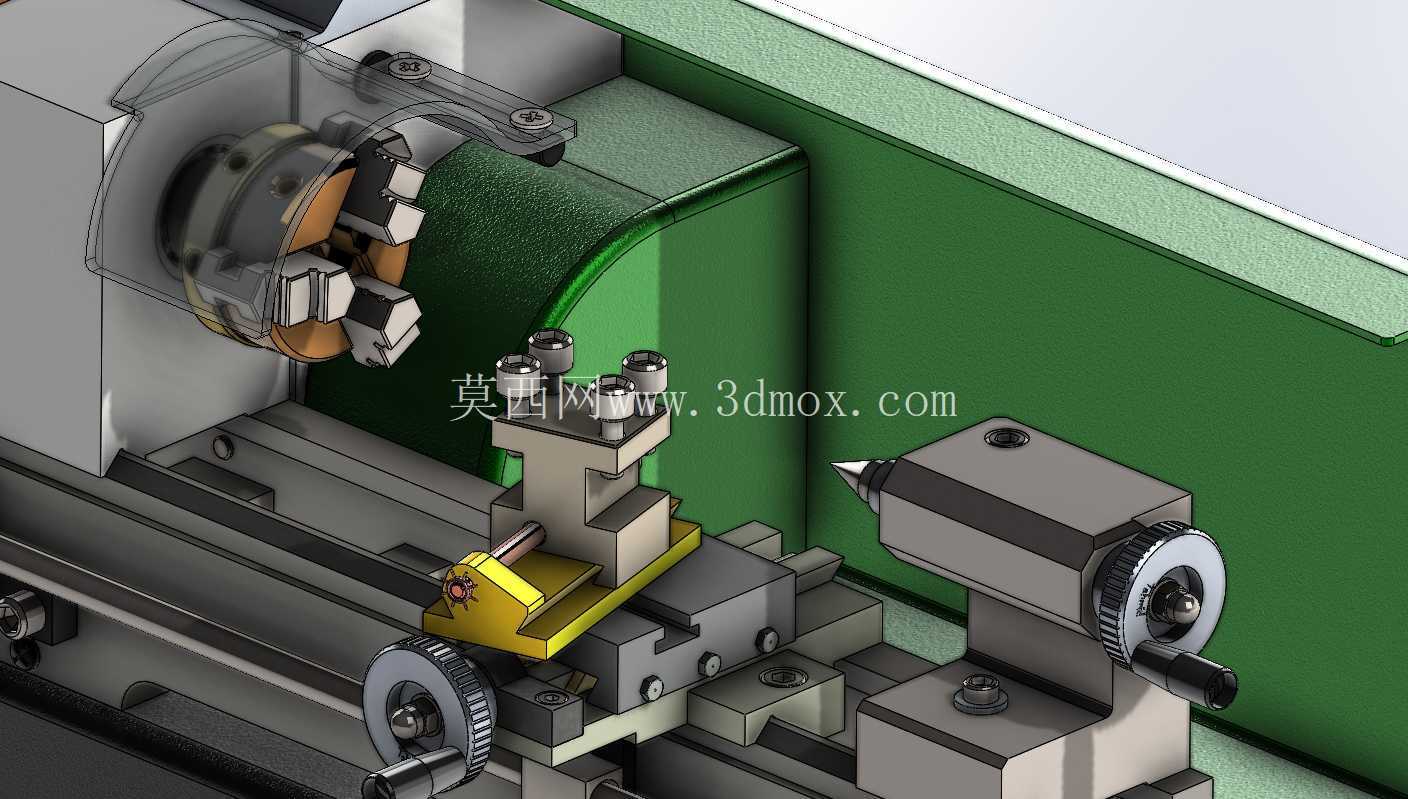

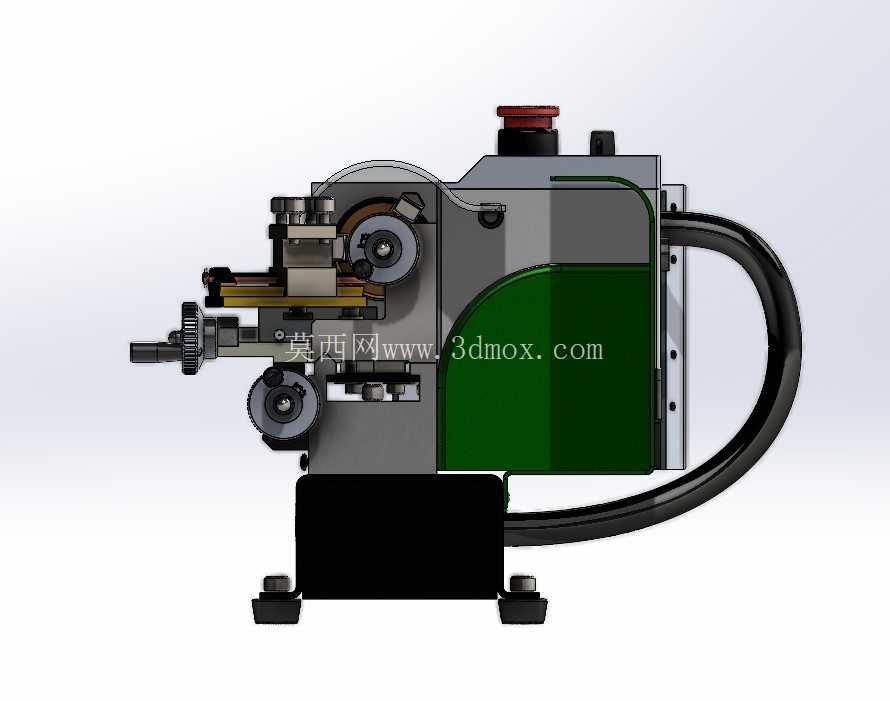

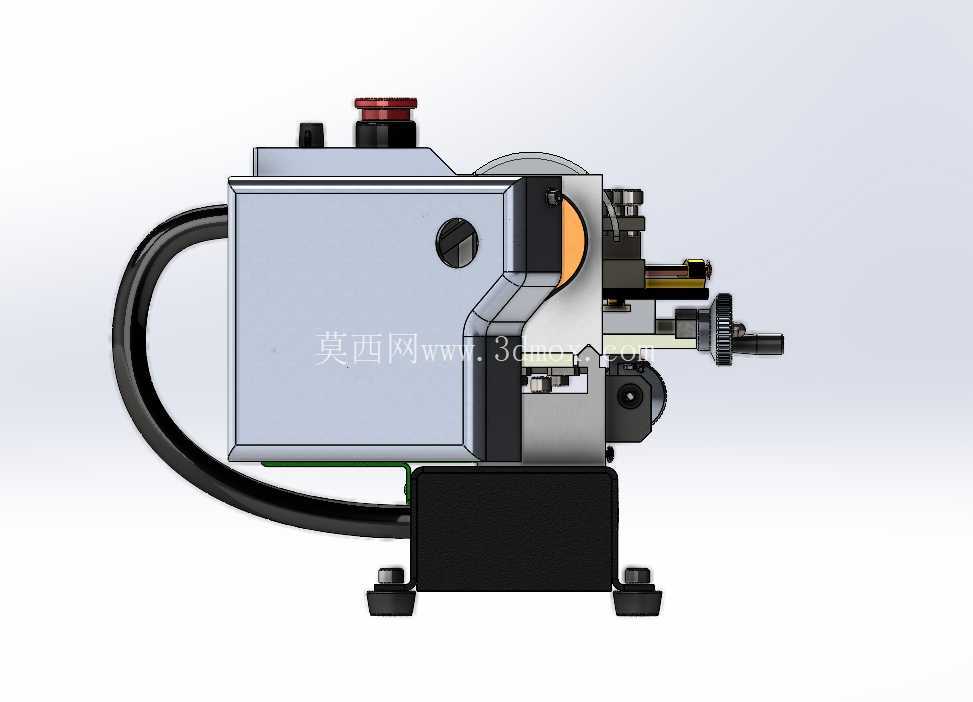

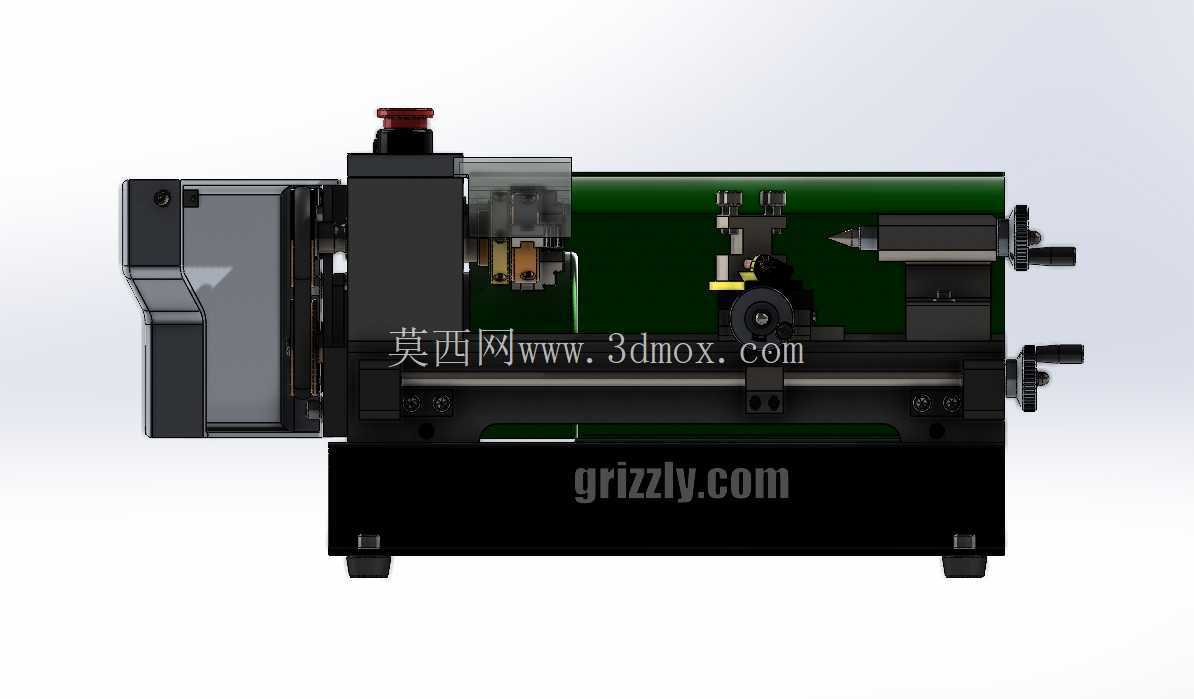

　　从结构设计的底层逻辑来看，这款设备优先平衡了刚性与轻量化的矛盾：床身作为整机动刚度的核心载体，采用一体式厚重铸铁构型，底部设置四个带安装孔的支撑脚，既可以通过螺栓锁紧在工作台面抑制切削振动，也可以搭配减震垫直接放置，床身上方加工有高精度的平行导轨面，为溜板组件的纵向移动提供稳定导向。主轴箱布置在床身左端，内部集成主轴支承、变速传动结构，箱体顶部设置急停按钮与调速控制组件，操作位置贴合操作人员站立时的手部可达范围，主轴前端配备标准卡盘安装接口，可装夹三爪自定心卡盘，完成棒料、盘类小零件的夹持定位。床身中段的溜板箱组件分为大拖板、中拖板、小拖板三层结构：大拖板沿床身导轨实现纵向进给，中拖板沿横向导轨实现径向进刀，上方的小拖板可偏转角度完成短锥面车削，刀架位置可同时装夹多把外圆车刀、切断刀、螺纹车刀，换刀操作无需复杂拆装。床身右端的尾座组件可沿导轨整体滑动锁紧，套筒内可安装顶尖支撑长轴类工件，也可换装钻头、铰刀完成孔加工工序，尾座的锁紧机构设计在侧方，操作时不会与溜板移动路径发生干涉。

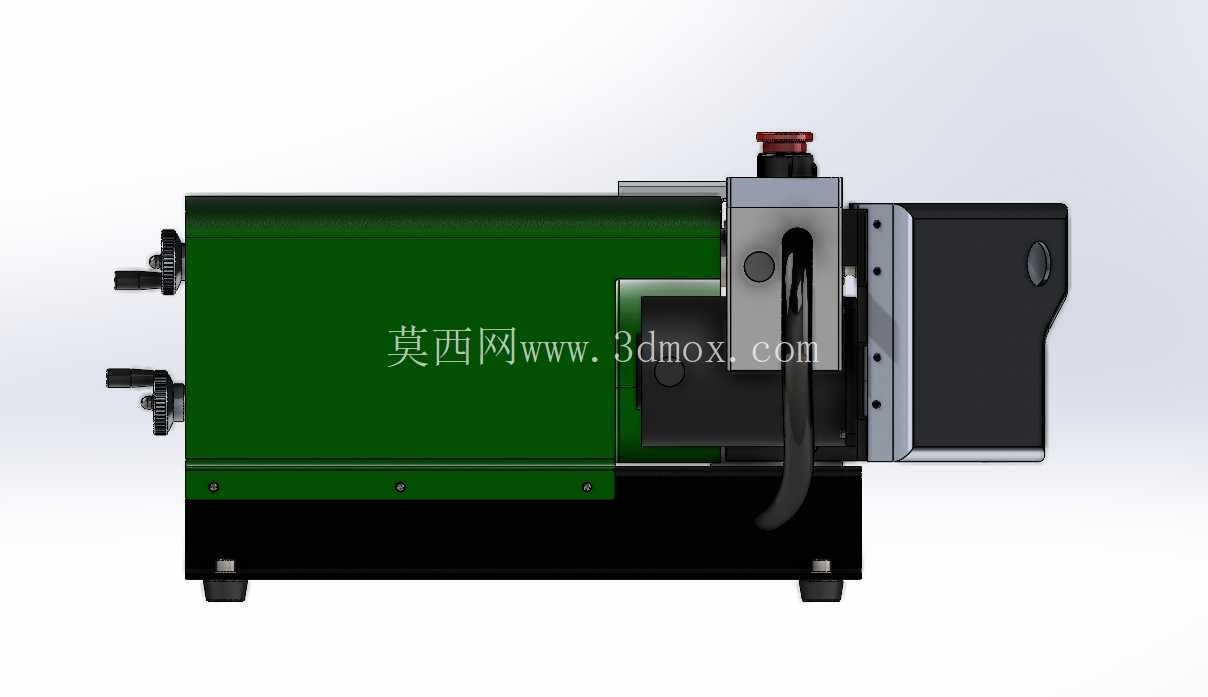

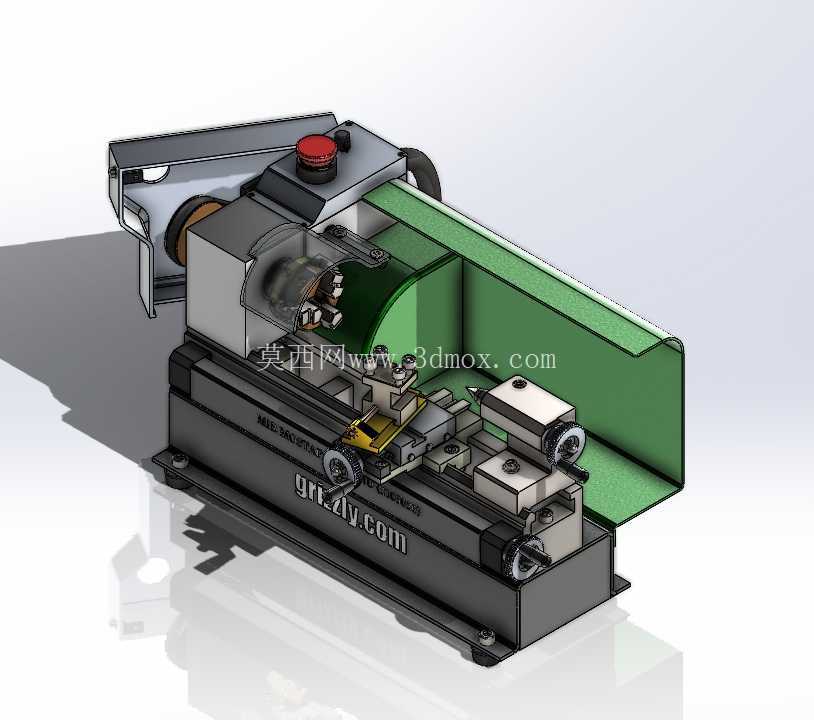

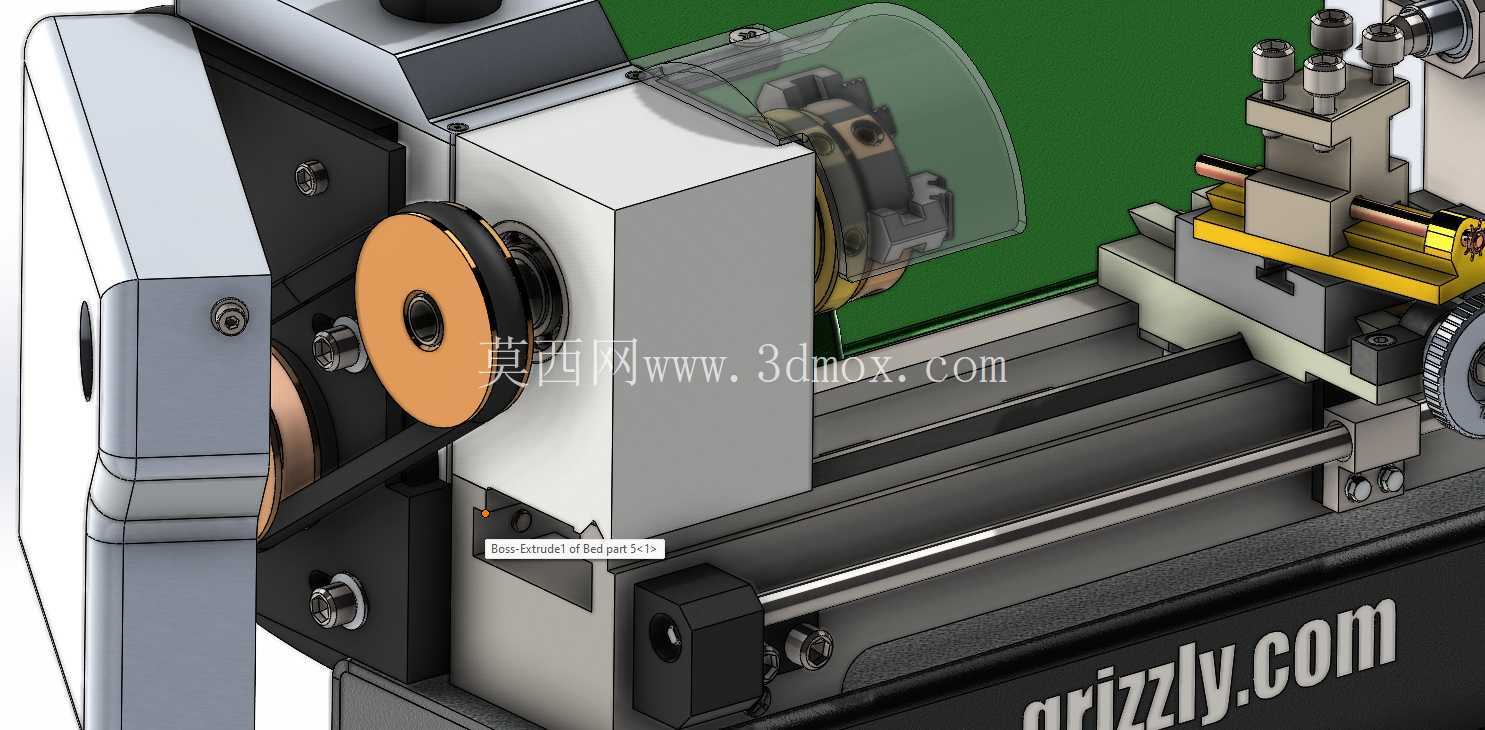

　　设备的防护设计也充分考虑了小型加工场景的安全需求：主轴卡盘外侧设置可翻转的透明安全护罩，车削过程中可阻挡飞溅的切屑与切削液，护罩翻开角度足够大，不会妨碍工件装拆与刀具调整；床身后方设置一体式的绿色接屑槽，加工产生的金属切屑会直接落入槽内，清理时可整体抽出倾倒，避免切屑散落污染工作台面。驱动电机采用150W功率规格，对应1/5马力输出，动力通过传动组传递到主轴，低速段可输出足够扭矩完成碳钢、有色金属的粗车削，高速段可满足铝件、铜件的精车、抛光加工需求，转速区间的覆盖范围既可以加工钢件的外圆、端面、螺纹，也可以针对软金属实现高光洁度的精加工效果。

　　在实际应用场景中，这类微型车床的适配范围非常广泛：职业院校的金工实训车间可使用它开展车床操作教学，学员可以在小尺寸设备上快速掌握进刀量控制、锥面车削、螺纹加工的基础技能，设备功耗低、操作风险小，适合大批量学员轮换操作；非标零配件加工工坊可以用它完成小批量精密销轴、衬套、接头类零件的加工，面对维修场景中缺失的异形小零件，可直接现场测绘现场加工，无需等待外协周期；模型制作与精密DIY领域，它可以完成金属模型的轴类零件、传动配件的车削加工，搭配配套工装还可完成简单的铣削、磨削工序拓展。建模过程中所有配合面的尺寸链都严格按照实际装配关系还原：导轨面的平行度公差、主轴轴线与导轨的平行度要求、尾座顶尖与主轴中心的等高关系都在结构中有所体现，溜板的进给丝杠、刻度手轮、锁紧手柄等操作件的位置与尺寸都按照人机工程逻辑布置，手轮的旋转力矩、操作高度都适配坐姿或站姿操作的舒适区间。设备的整体外形轮廓规整，所有突出的操作件都布置在机身外侧易触碰的位置，后方的接屑护罩为半包围结构，不会额外增加过多占地，整机放置在桌面时，前方操作区域预留的空间足够操作人员手部完成工件装夹、手轮进给、换刀调整等全部动作，无需额外预留过大的操作空位。
