小型桌面数控车床教学实训结构

　　这套小型数控加工装置面向工作室、快速原型实验室、教学实训工位以及小批量精密零件试制场景，结构上以卧式车床布局为基础，将主轴装夹、纵向进给、横向刀架、尾座顶紧和驱动控制集中在紧凑床身上，适合在有限桌面空间内完成棒料、轴套、小件试样的车削加工验证。设备的实际用途并不局限于演示运动关系，它可以承担轻金属、工程塑料、软质材料的外圆、端面、锥面、槽位和简单螺纹加工，也适合用于数控系统调试、进给传动校核、刀具路径验证以及机械装配教学。

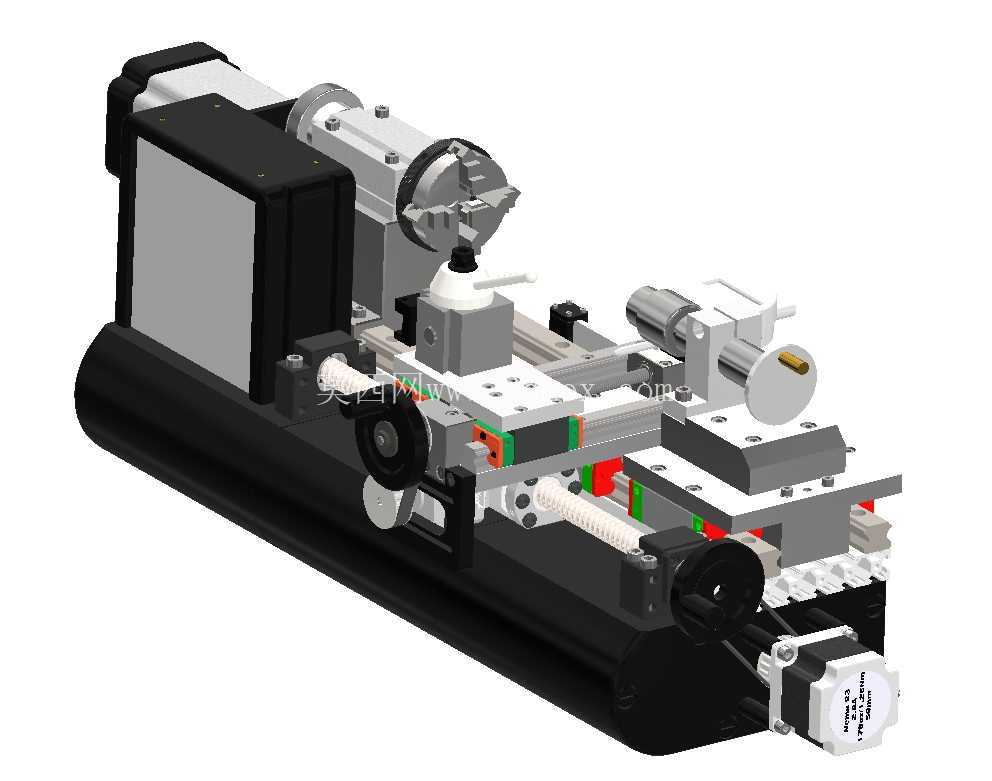

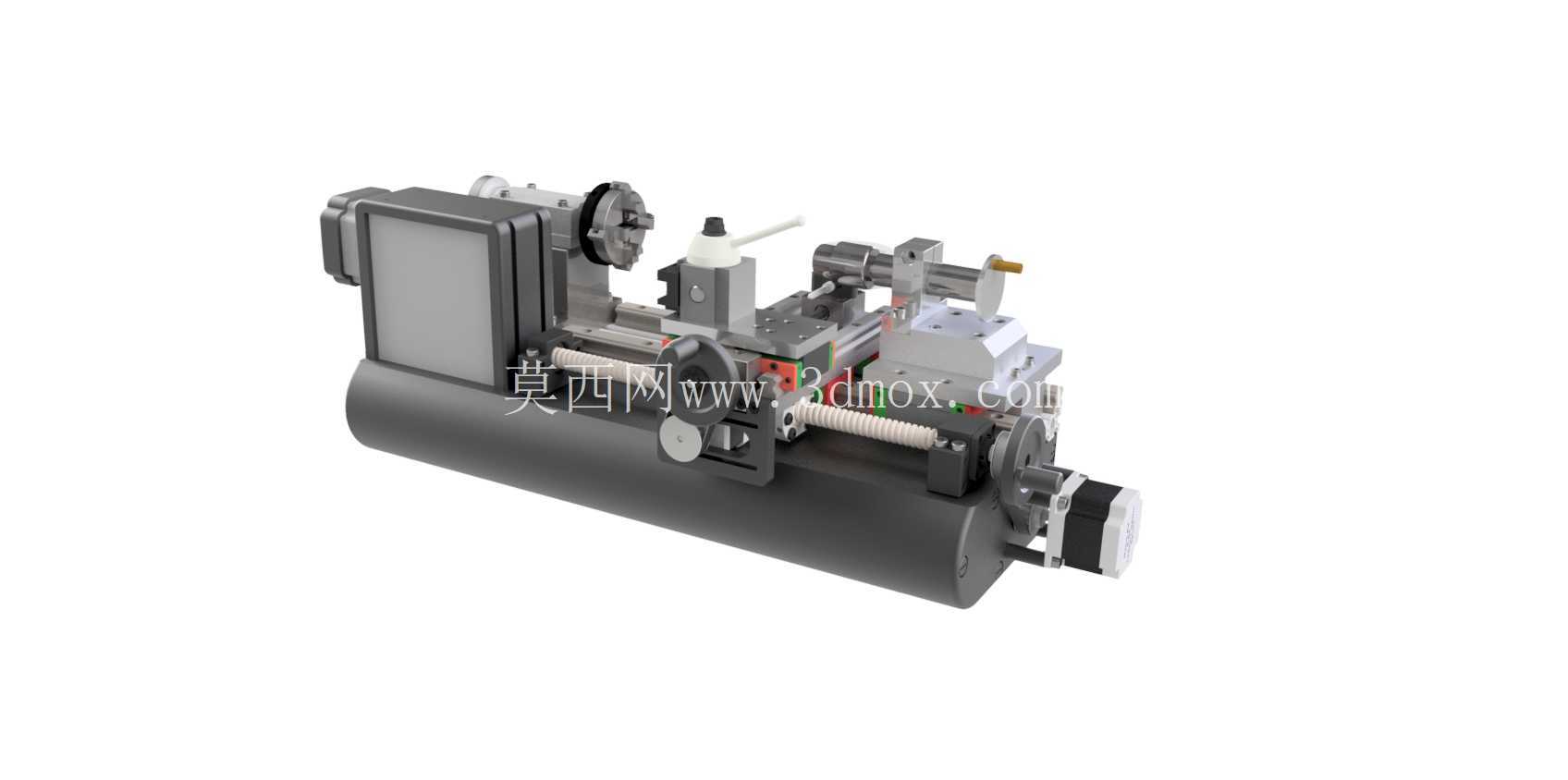

　　从三维结构看，床身采用长条形基座承载全部功能部件，底部轮廓稳定，左右方向布置主轴与尾座，中间沿床身长度方向设置纵向滑台。主轴端位于设备左侧，夹持机构通过卡盘完成工件回转，驱动元件与传动件布置在床身端部或侧部，使旋转运动与进给运动分区明确。刀架部分安装在横向拖板上，能够沿两个相互垂直的方向调整位置：纵向运动控制车削长度，横向运动控制切深和直径尺寸。尾座组件沿导轨方向靠近或远离主轴，用于细长轴类零件的辅助支承，降低工件悬伸带来的挠曲和振动。

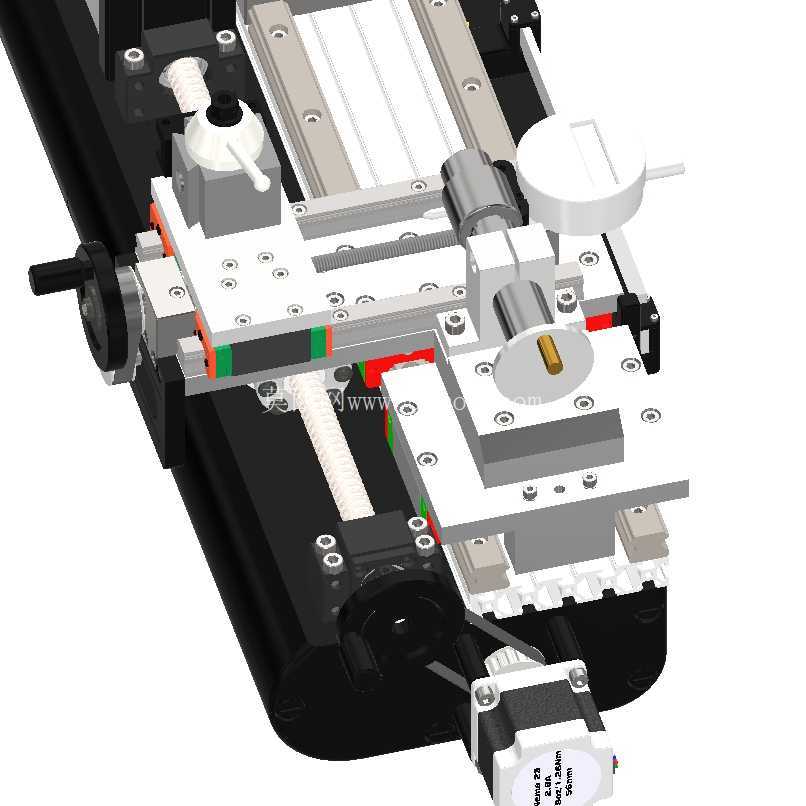

　　设计思路上，该装置强调紧凑性、可观察性和可维护性。外护罩与控制箱体集中在左侧，既为电气元件提供安装空间，也形成清晰的操作界面区域；床身上的丝杠、光杆、滑块、连接板和电机支架均以可见方式布置，便于学习者理解数控车床从指令输入到刀具位移的传递链路。进给轴采用丝杠副与直线导向配合，电机通过联轴器或带轮驱动丝杠旋转，再由螺母带动滑台移动，这种布置在小载荷条件下具有定位直观、传动效率高、改装方便的特点。横向刀架保留手动微调与数控进给结合的空间，适合在实训中对比手动进给和自动进给的差异。

　　安装边界方面，整机呈卧式长条形态，长度方向需要预留主轴卡盘旋转空间、尾座后退空间以及后端电机和接线空间；宽度方向应考虑横向拖板伸出、刀架调整和操作维护距离；高度方向则需容纳控制箱、卡盘、刀架和尾座顶尖的最高点。桌面安装时，基座底面应保持水平，支撑台面需要承受床身、电机、工件旋转和进给换向产生的动载荷。若用于连续加工，还应在卡盘周围预留排屑、冷却和安全防护位置，避免切屑堆积在丝杠与导轨表面。

　　功能特性上，该结构把数控加工所需的核心运动压缩到较小尺度内：工件回转由主轴系统提供，刀具直线进给由双轴滑台实现，尾座提供轴向支承，控制箱完成运动指令与电气连接。各模块之间的接口关系清楚，主轴箱、床身导轨、拖板、丝杠螺母、刀架和尾座均可独立拆分组装，便于在三维设计中检查干涉、调整中心高和校核行程。对于结构设计人员，这类模型可用于小型机床总体布局参考；对于设备选型人员，可据此判断桌面型数控车床在教学、试制和轻型加工场景中的占地与功能边界；对于建模从业者，则可重点研究床身刚度分配、导轨平行度、丝杠支撑方式、刀架安装面以及尾座锁紧结构之间的工程关系。

　　在实际搭建时，主轴中心高决定刀架底面与刀具刀尖的设计位置，导轨安装面的平面度会直接影响纵向进给平顺性，丝杠与导轨的平行度误差会造成滑台卡滞或定位偏差。尾座中心线应与主轴中心线保持同轴，顶尖顶紧力需根据工件长度和材料调整。控制箱、驱动电机和执行机构之间应留出走线槽与检修间隙，床身端部不宜被台面或外围附件遮挡。整体结构不以重型切削为目标，而是在小尺寸、低载荷、高可见度的条件下，完整呈现数控车床从装夹、回转、进给、切削到支承的工作逻辑。
