二十五马力离心式高压鼓风机成套机组

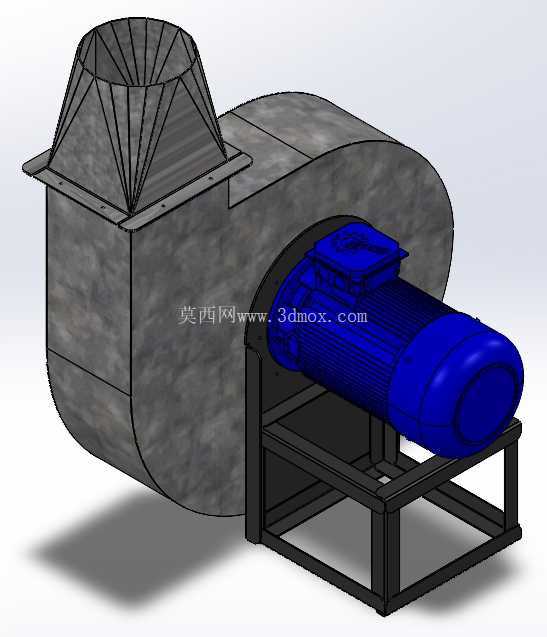

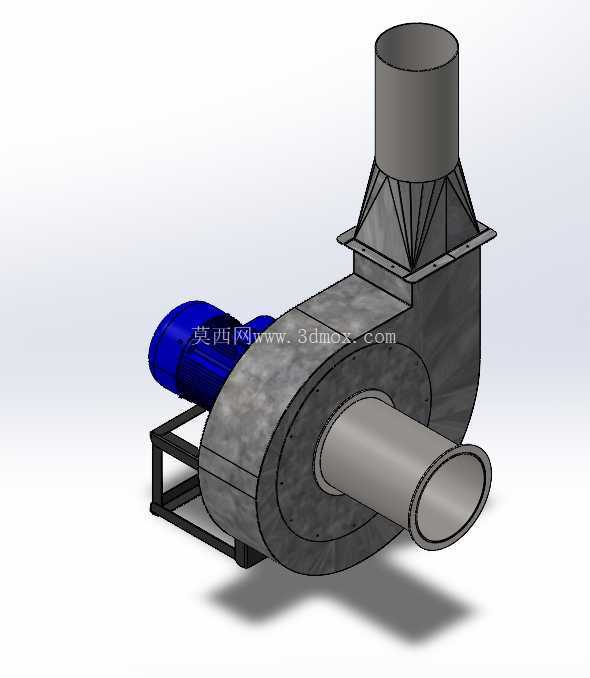

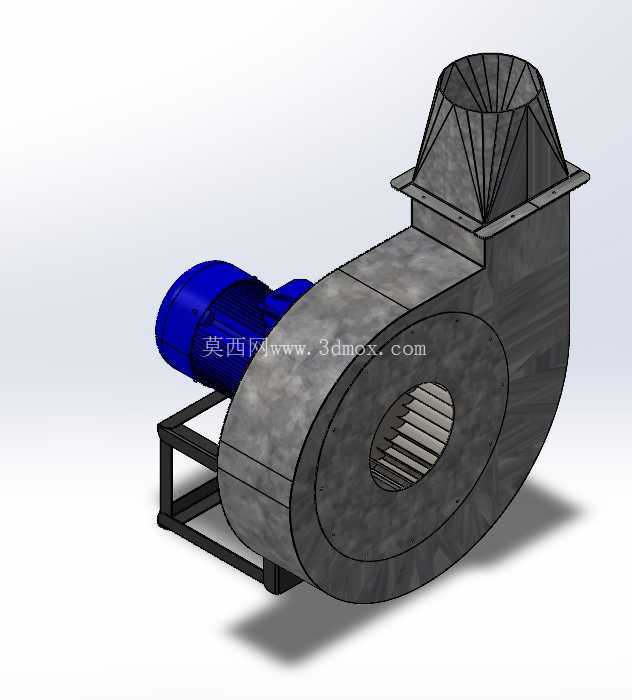

　　这套二十五马力离心鼓风机三维结构，面向需要连续输送大流量、较高压力气流的工业现场，整机由蜗壳风筒、叶轮转子、驱动电机、共用底座、进出口接管及顶部变径排风段组成。建模时没有把风机当成单一壳体处理，而是按照设备成套供货的思路，把动力端、风路端和安装支撑端放在同一装配基准下校核，使结构人员能够直接看到电机轴伸、叶轮腔、进风口、出风口和地脚之间的空间关系。

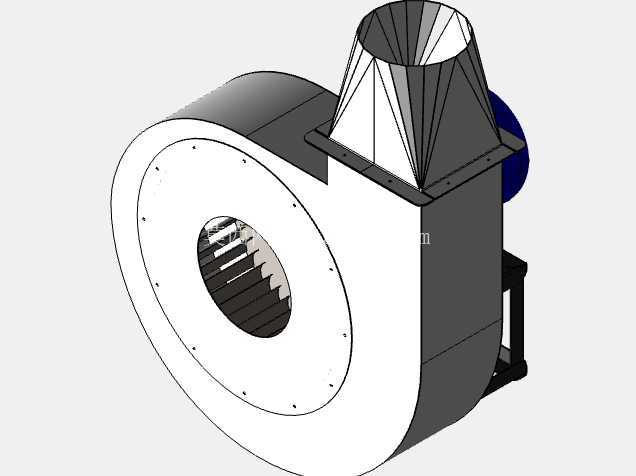

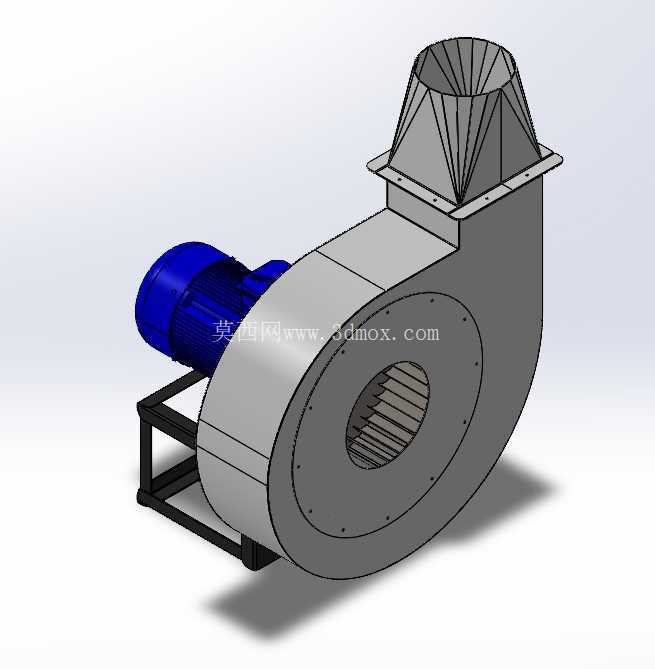

　　从现场用途看，这类设备常见于除尘系统的含尘气体抽取、物料气力输送、燃烧器助燃空气供给，也可用于工件冷却、干燥线热风循环、车间补排风以及工艺设备的空气增压。与普通轴流风扇相比，离心式结构依靠叶轮旋转对气体做功，气流在蜗壳内改变方向并提升压力，因此更适合管路较长、弯头过滤器较多、系统阻力较大的工况。模型中蜗壳采用典型的渐扩流道，气流从轴向进入叶轮后沿径向甩出，再沿蜗壳汇集到出口，顶部方形变径段用于与后续风管或工艺接口对接。

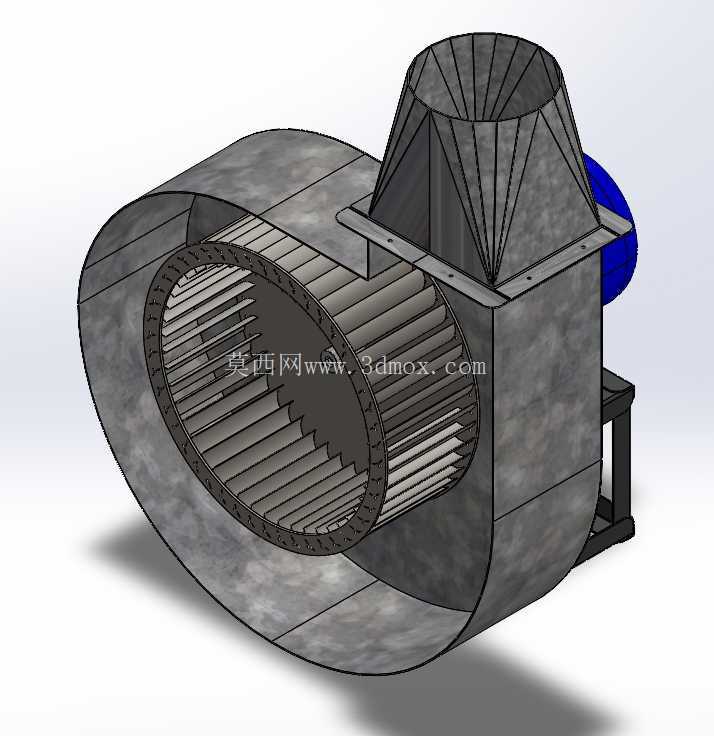

　　结构设计上，蜗壳主体以钣金折弯和拼焊思路构建，外壳曲面需要兼顾气动流道与制造可行性。叶轮区域保留了叶片、前盘、后盘及进风口的相对位置，叶片数量、宽度和进风口直径直接决定风量、压力与噪声水平。驱动端选用卧式电机，电机通过支架固定在同一底座上，轴系与风机转子的对中关系在装配中必须重点检查；若现场采用联轴器传动，还需预留联轴器护罩、检修间距和轴向调整量。共用底座不是简单托板，而是由型钢焊接成框架，既承担电机和蜗壳重量，也抑制启动、停车及叶轮积尘不平衡带来的振动。

　　安装边界方面，选型和布置时不能只看风机外形。设备前方需要留出电机检修、轴承维护和皮带或联轴器拆装空间；蜗壳侧向应保证门板、观察口或拆卸叶轮的操作距离；顶部出口接管与风管连接时，应避免把管道重量直接压在蜗壳法兰上，必要时设置独立支吊架。进风口附近不宜紧贴墙面或设备，以免形成涡流、降低进风面积；地脚位置要按底座梁的实际落点复核，混凝土基础或钢平台需承受整机重量、电机扭矩和振动载荷。对于除尘工况，蜗壳底部、弯头和变径处还应考虑积灰清理、检修门以及耐磨衬板的扩展空间。

　　三维建模过程中，最容易被忽略的是接口尺寸与维护空间的联动。顶部出口由圆形蜗壳过渡到方形风管，变径段的折边、法兰孔位和加强筋都影响现场吊装；电机侧的轮廓虽然独立于风路，却决定整机长度和检修通道。若将该模型用于方案布置，可先固定蜗壳中心线和出口法兰，再反向校核电机外圆、底座支腿、地脚螺栓与周边设备的干涉；若用于详细设计，则应进一步补充叶轮动平衡等级、轴封形式、轴承润滑、壳体厚度、焊缝坡口和法兰标准。

　　在工艺系统里，鼓风机并不是孤立设备。它前接吸尘罩、管道、过滤器或除尘器，后连烟囱、热风炉、干燥设备或送风管网，因此运行点取决于管网阻力曲线。模型呈现的大马力机组适合较高负荷连续运行，结构上强调壳体刚性、转子可接近性和电机维护便利性。对于设计人员来说，该装配既可作为离心风机外形布置参考，也可用于检查钣金蜗壳、电机底座、出口变径和支撑框架之间的配合关系，从而在项目初期减少风管碰撞、基础错位和检修空间不足等问题。
