工业产线集尘与物料输送成套装置

　　这套三维装置面向散料处理、铸造、耐火材料加工、建材破碎及粉体输送等工况，核心目标是在多点产尘位置同步完成含尘气流捕集、粗颗粒预分离、细粉尘过滤和物料转运衔接。现场布置时，产尘点并非集中在单一设备上，而是沿多条皮带输送线、落料点、筛分位置和投料区域分布，因此系统采用支管汇总、主管输送、多级处理的思路，将分散扬尘点纳入同一套负压管网。

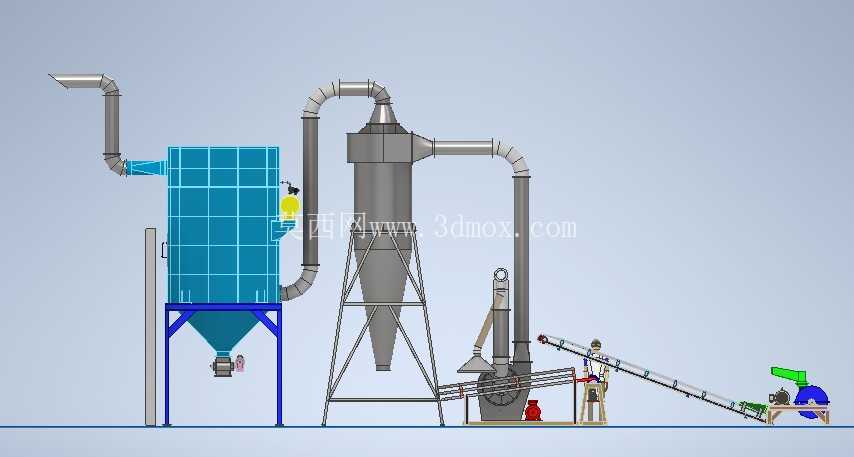

　　从结构组成看，装置左侧为箱式过滤单元，外壳采用规整框架与面板组合，内部可布置滤袋、滤筒或折流过滤结构；中部设置锥底旋风分离筒体，利用气流旋转产生的离心作用，先将比重较大、粒径较粗的颗粒从含尘气流中分离出来，降低后级过滤负荷。锥部下段预留收尘桶或卸灰阀接口，便于沉降灰料集中排出。管网通过弯头、变径管、水平管和竖向立管连接各吸尘点，管道走向兼顾气流速度与检修空间，避免水平段过长造成粉尘沉积。

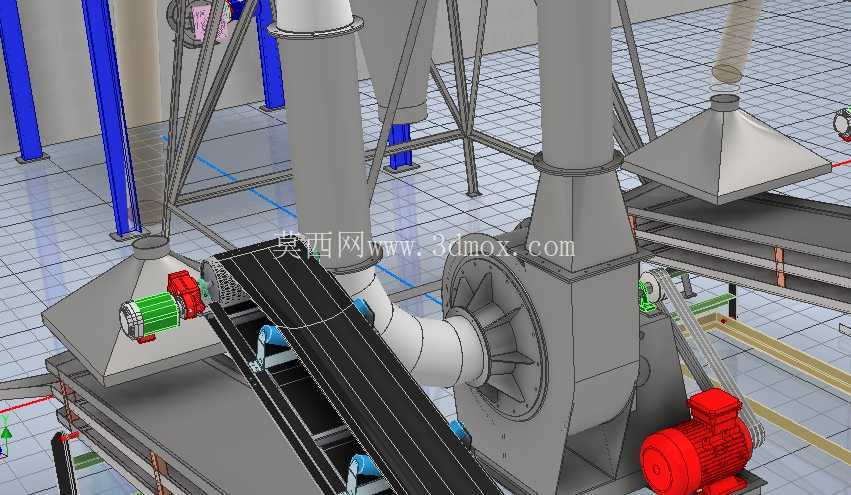

　　物料输送部分由多条倾斜皮带机组成，输送线沿落料方向逐级衔接，驱动端配置电机与减速机，尾部设置张紧和支撑结构。皮带机上方或转接点附近设置吸尘罩，含尘空气在负压作用下进入支管。吸尘罩的位置没有简单贴在设备外壳上，而是靠近物料下落诱导气流最强的区域，同时保持与运动部件的安全距离，防止干涉皮带、托辊和检修通道。对于落差较大的转运点，粉尘容易被物料携带气流扬起，因此罩口风速、支管角度和主管汇合方式都需要在布置阶段反复校核。

　　设计思路上，先根据产尘点数量和检修路线确定主管廊位置，再反推各支管长度、弯头数量和设备占位。旋风分离器与箱式过滤器之间保留操作间距，锥底下方留出卸灰高度，过滤单元正面或侧面应考虑滤件更换空间。引风机提供系统负压，通常布置在过滤设备后段，使风机通过相对洁净的气流，减少叶轮磨损；风机进出口设置柔性连接或减振段，可降低振动向管道传递。管道支架沿立柱和设备框架布置，水平主管需设置适当坡度，并在低点考虑清灰口。

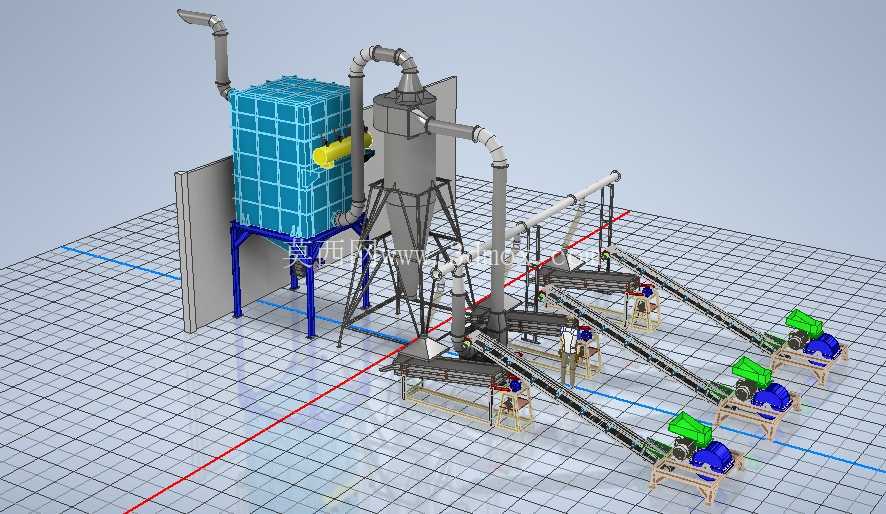

　　外形边界方面，整套装置呈长条形产线布局，过滤与分离单元集中在一端，输送线向另一端展开。箱式过滤设备高度明显高于皮带机，顶部管道和检修平台构成上部占用空间；旋风筒锥底向下延伸，底部卸灰区域不可被输送带或支架遮挡。多条皮带机并列倾斜布置时，相邻设备之间需保留人行通道、电机维护空间和吊装余量。管道在跨越通道时应保证净空，在靠近立柱处通过法兰分段，便于后期拆装。

　　工程建模时，装置不仅要表达单个设备外观，还需要还原设备间的相对位置关系：吸尘罩与落料点对位，管道中心线与设备接口同心，支架落点避开地面基础和输送机架，风机、电机、减速机与检修区之间留有拆装距离。箱体框架、锥筒支腿、管道法兰、皮带机架和驱动单元均按装配关系搭建，能够用于方案评审、布置碰撞检查和招投标展示。

　　实际运行中，含尘气流由各吸尘罩进入支管，经主管汇入旋风分离器完成粗颗粒预除尘，随后进入箱式过滤单元捕集细粉，净化后的气体由引风机排出。沉降灰和过滤清落粉尘通过锥底、灰斗或卸灰机构收集。该布置适合扬尘点分散、物料磨蚀性较强、需要连续输送与除尘联动的车间环境，尤其适用于耐火砖原料处理、破碎筛分、粉体转运和工业炉料上料等场景。
