德标DIN934六角螺母轮廓简化数模

　　在常规机械结构设计流程里，紧固件的数模处理往往是最容易被忽略却又直接影响整机装配校验效率的环节。这套德标六角螺母数模没有做全细节螺纹牙型、倒角圆角的精细化实体建模，而是仅保留外轮廓核心几何，专门适配总装阶段的直观布局、干涉检查与装配关系示意需求，在大型流水线、液压阀组、仪器仪表夹具这类紧固件用量极大的项目里，能大幅降低整机数模的运算负载，避免数百个带完整牙型的紧固件拖慢软件旋转、剖切与碰撞检测的响应速度。

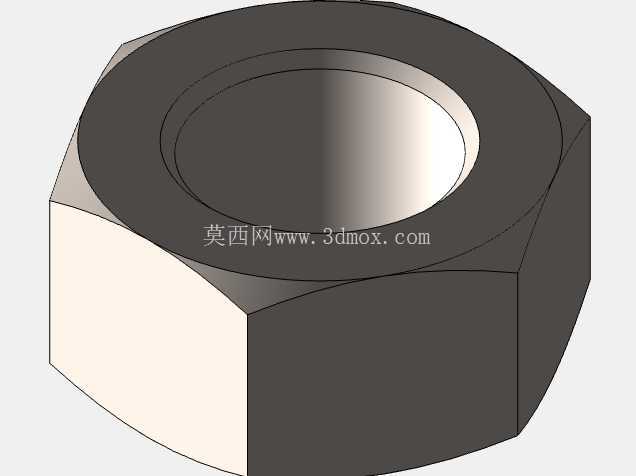

　　从实际使用场景来看，这类简化轮廓螺母最常出现在阀门管路装配、自动化设备机架搭建、仪器仪表安装支座的总装文件中。设计人员在排布阀块安装孔位、确认扳手操作空间时，不需要关注螺纹副的啮合细节，只需要明确螺母的外接六方尺寸、轴向厚度与相邻管线、钣金折弯边、传感器接线头之间的安全间隙即可。数模里标注的六方对边尺寸、螺母总厚、螺纹公称直径对应的外接圆边界，完全按照德标DIN934的安装边界绘制，六方的30度倒角、端面支承面的轮廓都做了保留，工程师在做二维工程图的装配示意时，直接调用该模型投影就能得到符合制图规范的六角视图，不需要额外手动绘制紧固件图例。

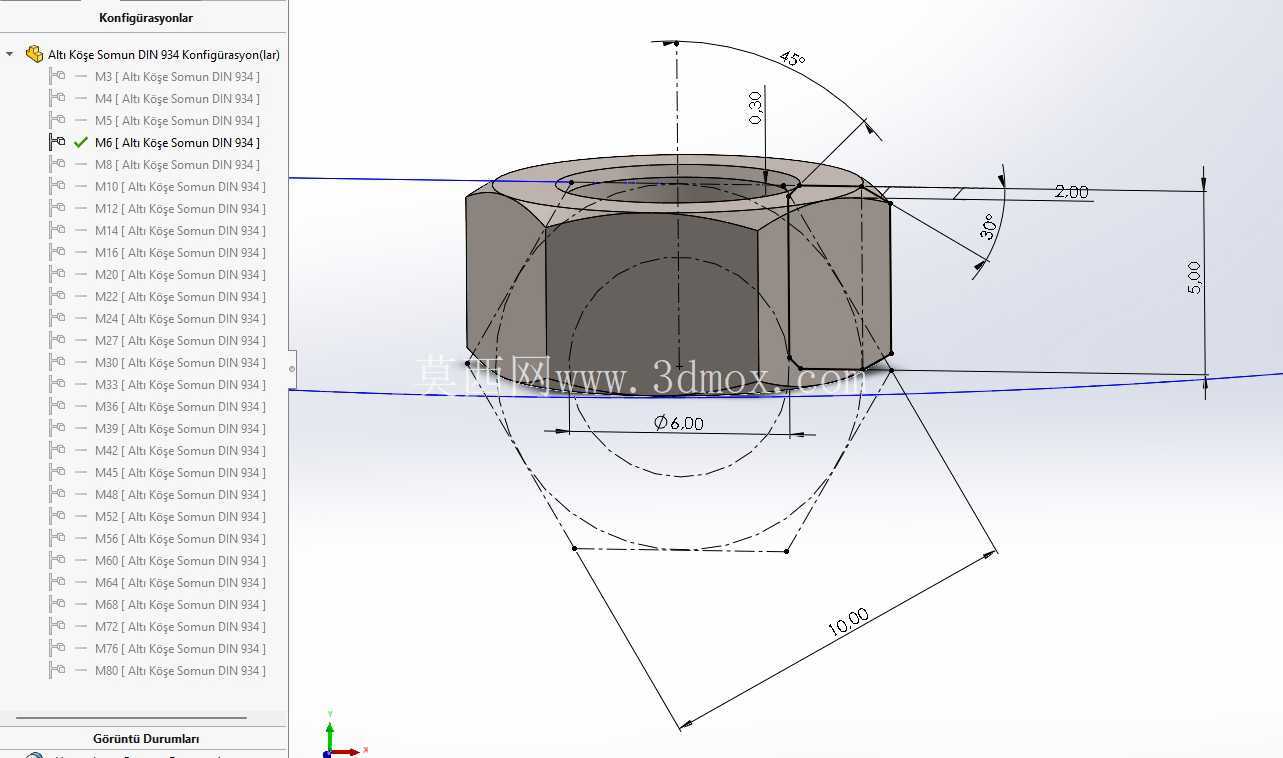

　　设计思路上，这类简化件刻意省略了内螺纹的螺旋实体、端部微小倒角与表面纹理，所有几何元素都服务于装配空间校验：六方棱柱的六个平面精准对应扳手夹持面，在做工具可达性分析时，可以直接模拟开口扳手、套筒的旋转行程，判断周边结构是否会挡住扳手操作角度；螺母下端的支承面轮廓完整保留，在做轴向堆叠间隙检查时，能准确反映螺母压紧垫片、被连接件后的总轴向占用长度，不会因为数模缺失端面边界导致装配尺寸链计算出现偏差。模型里标注的10毫米量级外轮廓尺寸、6毫米量级螺纹底孔边界，对应常用小规格紧固件的安装尺寸，在减压阀组的小通径管路连接、仪表固定支架的轻载锁紧场景里，这个规格的螺母使用频率极高，既可以配合外螺纹接头完成阀件本体的安装固定，也能穿在长螺杆上实现多个叠装阀片的锁紧定位。

　　从安装边界的工程逻辑来讲，六角螺母的六方外接圆决定了安装孔周边需要预留的最小平面空间，轴向厚度决定了螺纹末端需要伸出螺母的最小长度，数模把这两个核心边界做了1:1还原，设计人员在排布安装孔时，直接把螺母模型调入装配体，就能快速核对孔边到墙板边缘的距离是否足够放下六方结构，相邻两个螺母的六方棱角是否会发生干涉，螺纹伸出端是否会顶到对面的管线或壳体。相比调用全细节标准件库模型，这种纯轮廓件在大型装配体里不会产生多余的特征参数，文件体量极小，在跨部门协同设计时，即使把整台设备的所有紧固件都替换成这类简化件，整机数模的加载速度也不会出现明显卡顿，结构工程师在做方案迭代、调整孔位布局时，可以随意拖拽移动螺母位置，不需要等待复杂螺纹特征的重建计算。

　　在轻载仪器仪表的连接场景里，这类螺母本身不承受高频冲击载荷，主要作用是提供螺纹锁紧的轴向压紧力，装配时配合平垫圈、弹簧垫圈完成防松，数模预留的端面边界也能和标准垫片模型完美贴合，在做爆炸视图制作、装配工艺指导书渲染时，完整的六方外形可以清晰展示紧固件的装配顺序，不会因为模型过度简化让现场装配人员无法识别零件类型。对于只需要输出装配示意图、完成布局干涉校验的设计阶段来说，这种保留全部安装外轮廓、省略非必要内部细节的建模方式，完全匹配工程设计的实际需求，既保证了所有和装配相关的尺寸边界准确无误，又剔除了对总装工作没有价值的冗余几何细节，是机械设计流程里非常实用的标准件简化处理方案。
