辐条式自行车轮组结构三维造型

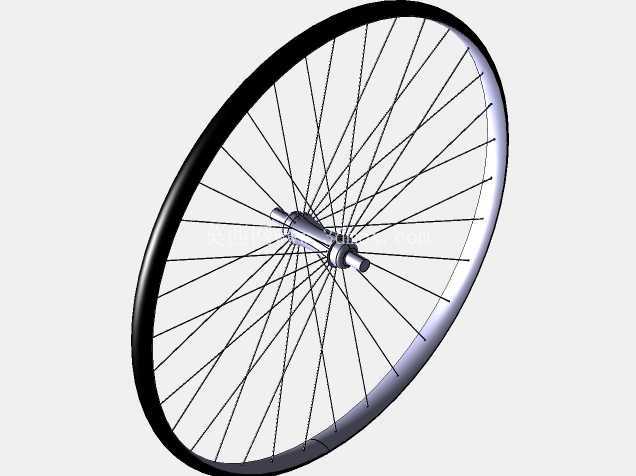

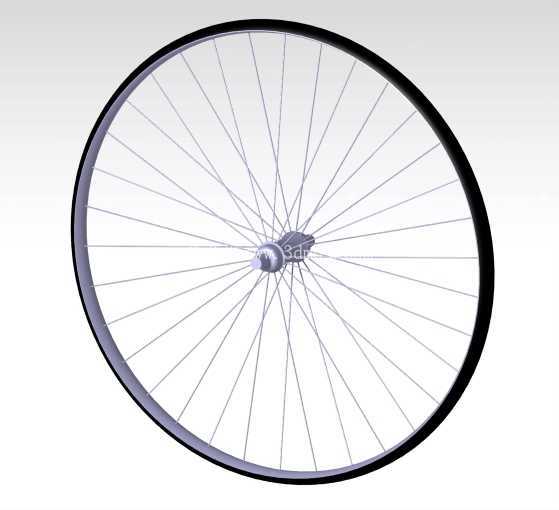

　　轮组作为自行车直接接触地面的承载回转部件，在整车结构中承担着支承骑乘载荷、缓和路面冲击、传递驱动力与制动力的作用。该三维造型围绕常规辐条式自行车轮展开，完整呈现了轮圈、辐条、花鼓以及轴部连接区域的几何关系，适合用于骑行装备结构分析、整车布置校核、教学演示和零部件方案沟通。

　　从实际使用场景看，这类车轮广泛出现在城市通勤车、休闲自行车、普通代步车以及部分轻型运动车型中。车辆在直行、转弯、制动和经过颠簸路面时，轮组不仅要承受竖直方向的人体与车架载荷，还要承受侧向倾斜力、起步扭矩、制动反力矩以及路面石块、接缝带来的瞬时冲击。轮圈的圆度、辐条的张紧分布、花鼓轴线与轮圈中心的同轴度，都会直接影响骑行阻力、轮组偏摆、轴承寿命和整车操控稳定性。

　　该造型的外形以圆形轮辋为主体，轮圈截面采用带一定壁厚的环状结构，外缘用于配合外胎，内缘则提供辐条端部连接位置。轮圈在建模时需要重点控制中面直径、截面高度、胎座宽度以及径向厚度，这些边界决定了轮胎安装范围和轮组侧向刚度。若轮圈截面过于单薄，受到侧向力或冲击时容易出现局部凹陷；若截面过重，则会增加回转惯量，使起步和变速响应变慢。因此在结构设计中，轮圈通常需要在强度、刚度、重量和制造成本之间取得平衡。

　　辐条是该轮组视觉上最明显的受力构件。模型中多根细长辐条由花鼓法兰区域向轮圈均匀发散，形成空间桁架式受力体系。单根辐条看似纤细，但在合理预紧后，整组辐条能够共同维持轮圈形状，并把路面载荷分散到整个圆周。建模时不能只按视觉放射线条处理，而应注意辐条两端的角度关系：花鼓端法兰直径较小，轮圈端分布直径较大，辐条在轴向和周向均存在倾斜，这种交错布置有利于提高轮组抗扭和抗侧偏能力。若用于后续工程分析，还需进一步明确辐条直径、端部弯头或帽头形式、条母调节结构以及张紧顺序。

　　花鼓位于轮组中心，是轮体与车架前叉或后叉连接的关键部件。其内部通常容纳轴、轴承或珠档结构，外侧法兰用于固定辐条。三维造型中，花鼓壳体需要保持轴线清晰，两端安装距、轴径、法兰间距和法兰孔位分布都属于重要安装边界。对于前轮而言，花鼓主要承受回转支承和制动力；若应用于后轮，还需考虑飞轮、塔基、链轮或制动盘等附加接口。轮组中心与车架开档尺寸不匹配时，即使轮圈外观正确，也无法完成实际装配，因此在整车设计阶段应优先校核轴长、锁紧方式和叉脚间隙。

　　结构设计思路上，辐条轮并非简单追求零件数量少，而是利用细长受拉构件实现较高的材料利用率。轮圈主要维持圆周轮廓并承受轮胎约束，辐条通过预拉力形成稳定支撑，花鼓则把集中载荷转化为沿辐条分布的拉力体系。受压构件容易发生屈曲，而受拉辐条可以在较小截面下保持较高承载效率，这也是传统钢丝辐条轮长期应用于自行车领域的重要原因。装配时，辐条张力需要逐根调节，使轮圈径向跳动和端面摆动控制在较小范围内；若张力严重不均，骑行中可能出现条母松动、辐条疲劳断裂或轮圈局部变形。

　　从外形尺寸与安装边界看，轮组外径受轮胎规格和车架 clearance 共同限制。轮圈直径决定轮胎展开基础，轮胎安装后总外径会进一步增大，设计前叉、后叉、挡泥板和车架管梁时必须预留轮胎摆动与泥水间隙。轮组宽度方向则受花鼓开档、辐条外张角度、轮胎宽度和刹车形式影响。若采用碟刹，制动盘安装面与卡钳位置需要额外占用侧向空间；若采用轮缘制动，则需保证刹车块与轮圈侧壁的接触区域平整。模型在这些区域保留了明确的中心轴线和轮圈轮廓，便于后续在整车装配中进行干涉检查。

　　在工程应用中，该轮组模型可用于多种分析前置工作。例如在概念阶段，可通过轮圈直径和轮胎截面判断整车通过性与骑行姿态；在结构阶段，可依据辐条走向建立简化梁单元或杆单元模型，评估不同张力下的轮圈径向刚度与侧向刚度；在装配阶段，可围绕花鼓轴线检查车架叉脚、轴螺母、快拆机构和制动部件的空间关系。对于教学场景，该模型也能直观展示自行车轮并非刚性圆盘，而是由轮圈、辐条和中心花鼓组成的预紧受力系统。

　　细节处理上，轮圈与辐条交汇区域应保持孔位沿圆周均布，相邻辐条的交叉关系需要与实际编圈方式一致。常见布置中，辐条会在轮组两侧形成交叉组，以增强驱动和制动时的扭矩传递能力。花鼓法兰孔的相位角、轮圈孔的周向偏移以及辐条长度均相互关联，任一孔位错位都会导致装配后辐条角度异常。若后续进入详细设计，还应补充条母、垫片、轴承、轴挡、锁紧螺母等小零件，并根据材料工艺确定轮圈焊接或接头形式、表面处理方式以及疲劳安全系数。

　　总体而言，该三维造型抓住了自行车轮组的核心结构特征：外部轮圈提供轮胎安装与轮廓支撑，中心花鼓提供回转与车架连接接口，密集辐条通过预拉力把两者连接成轻量化承载系统。围绕这些结构关系展开尺寸校核、装配边界确认和受力逻辑分析，能够帮助设计人员在整车开发、零部件选型和机构演示中更准确地理解轮组的工程作用。
