十二吨重载剪叉式液压升降作业平台

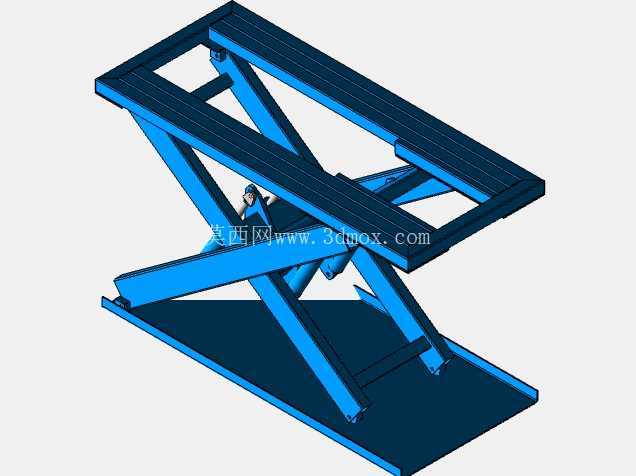

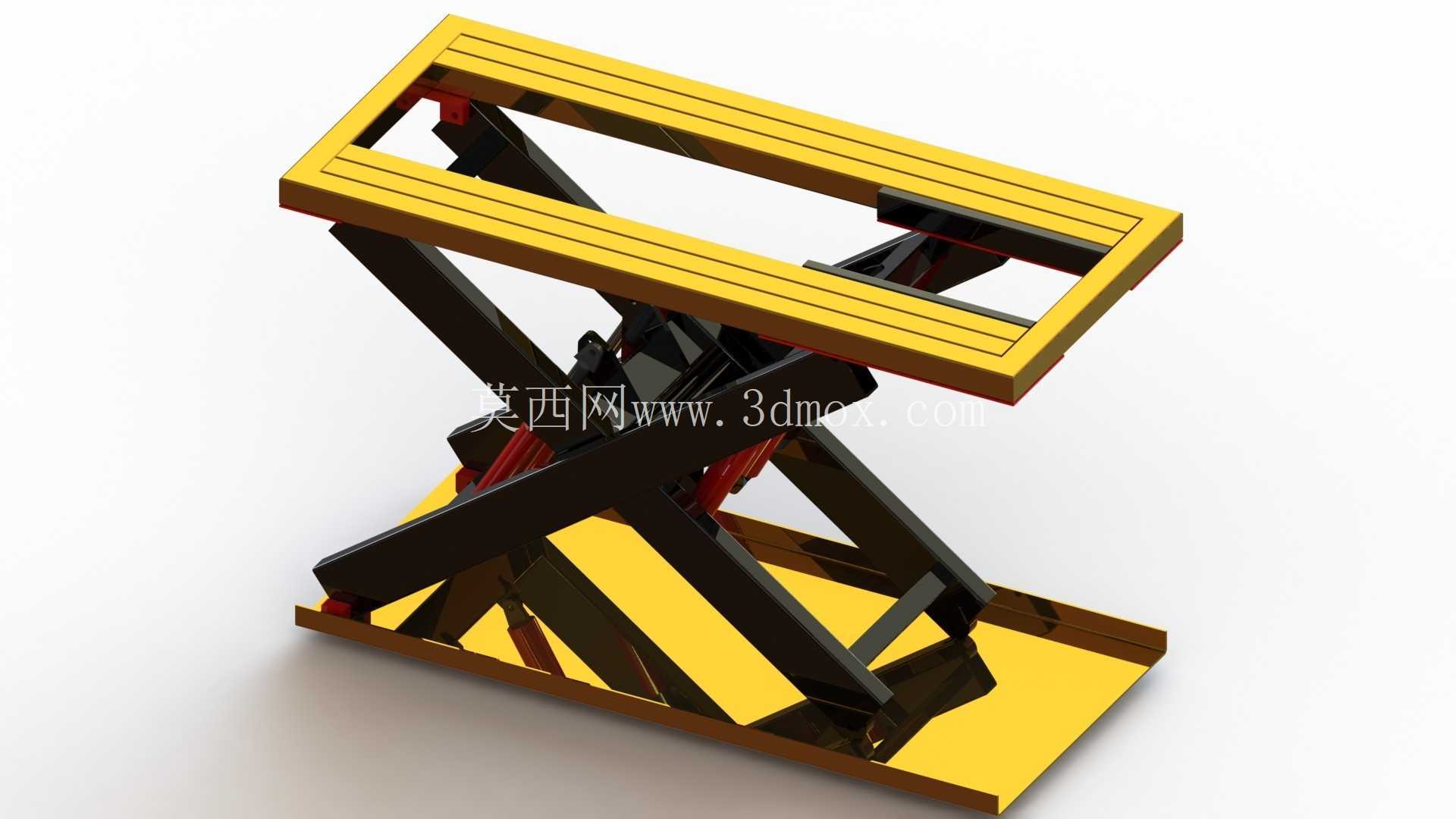

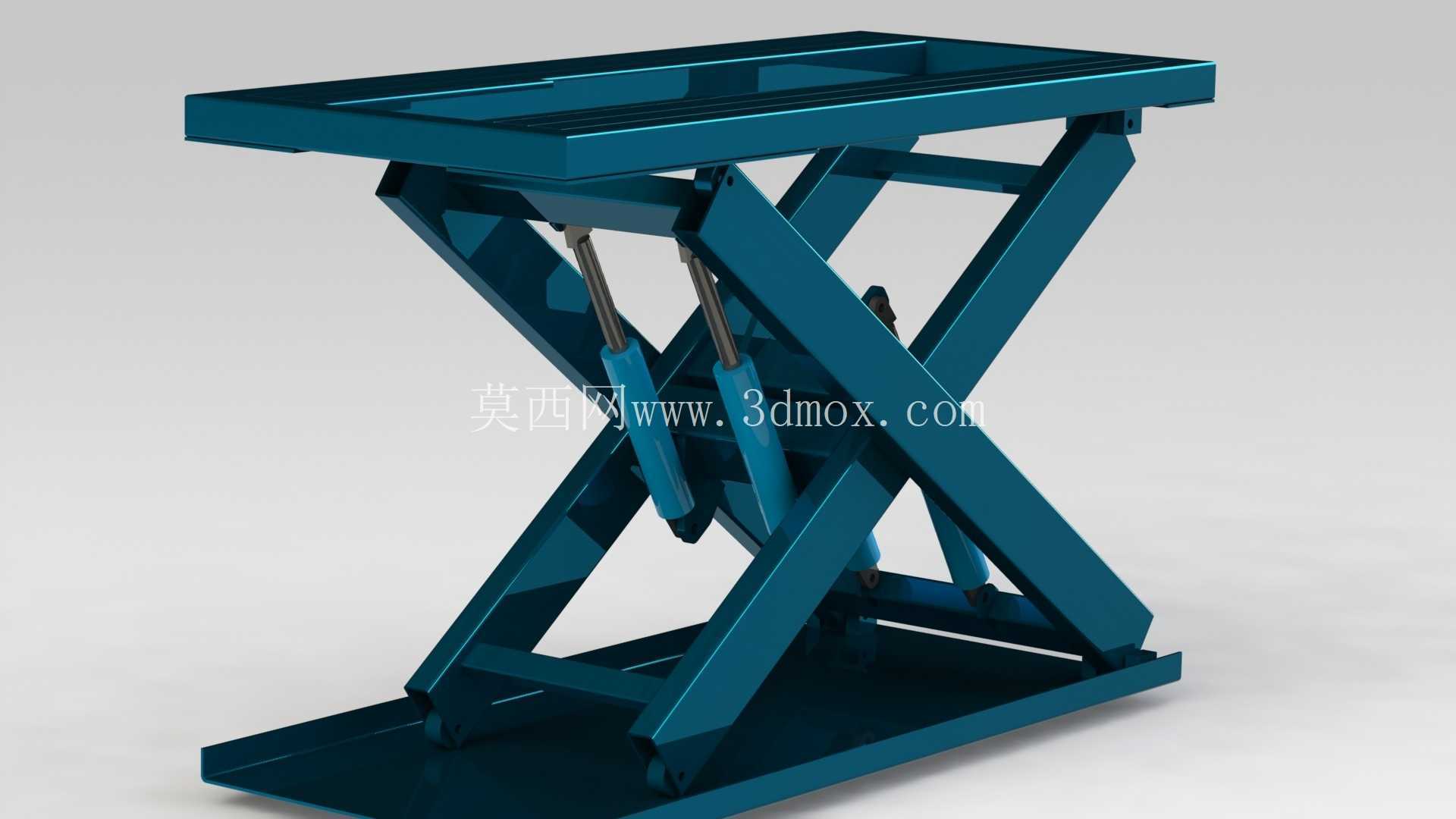

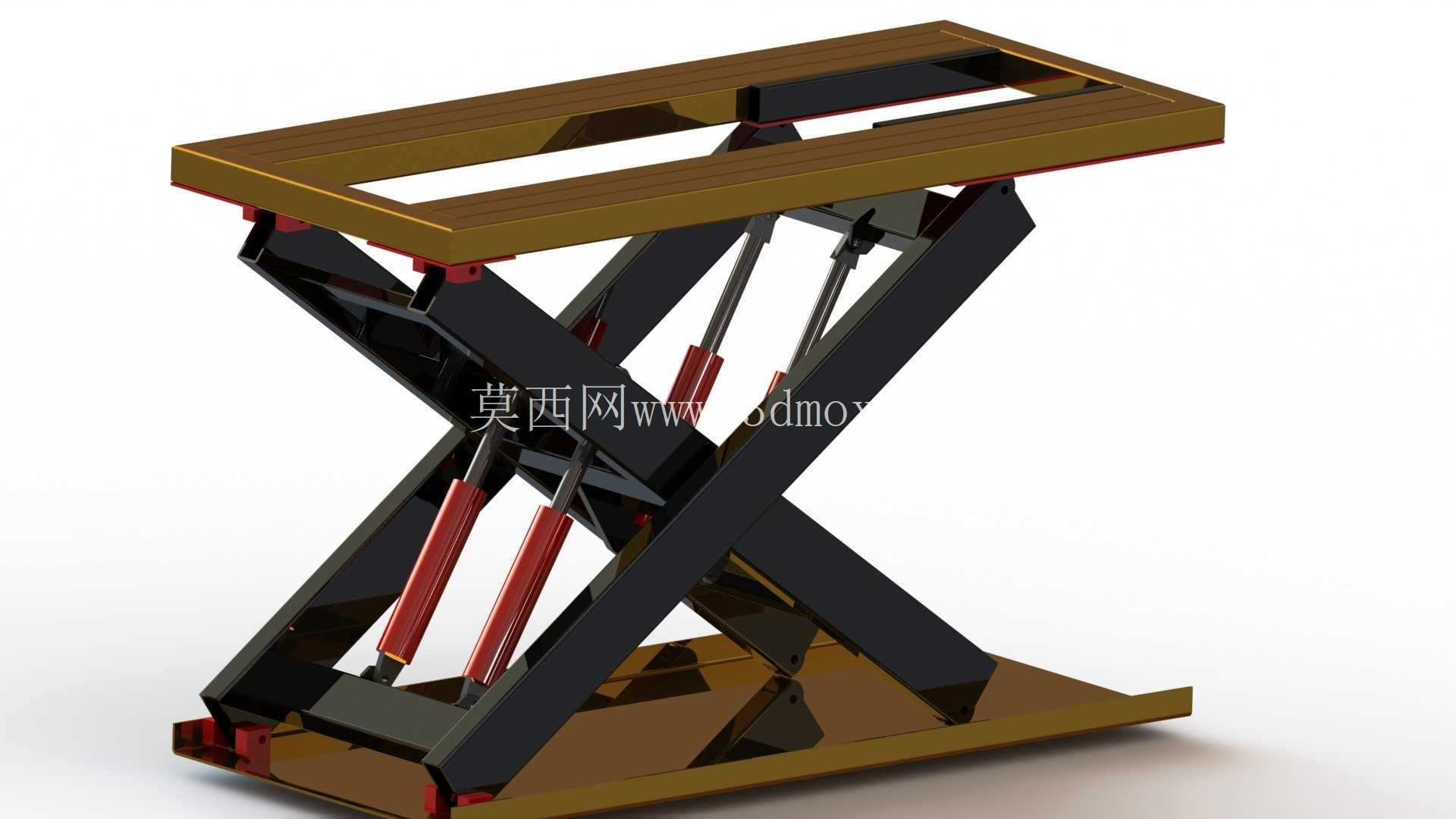

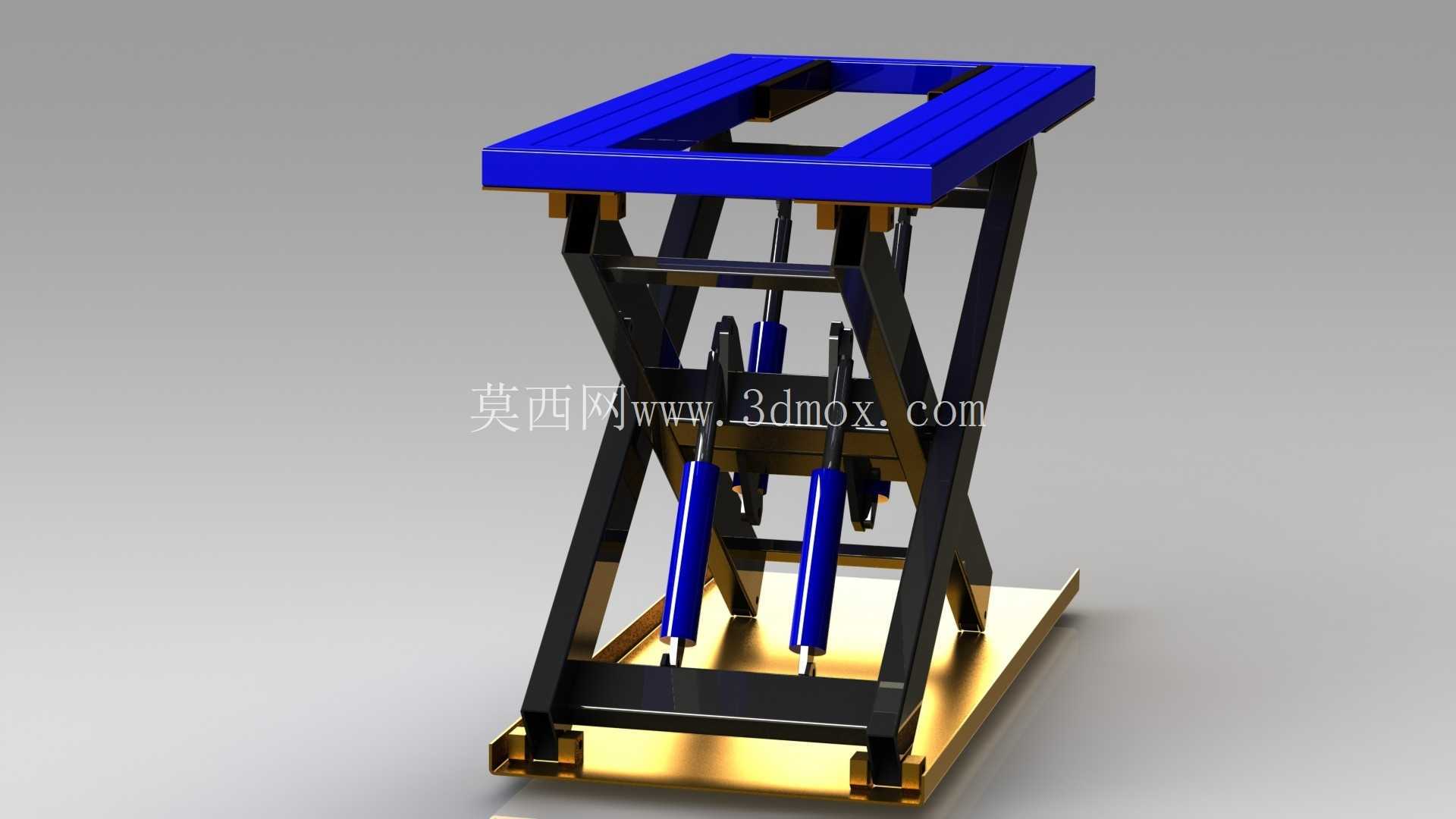

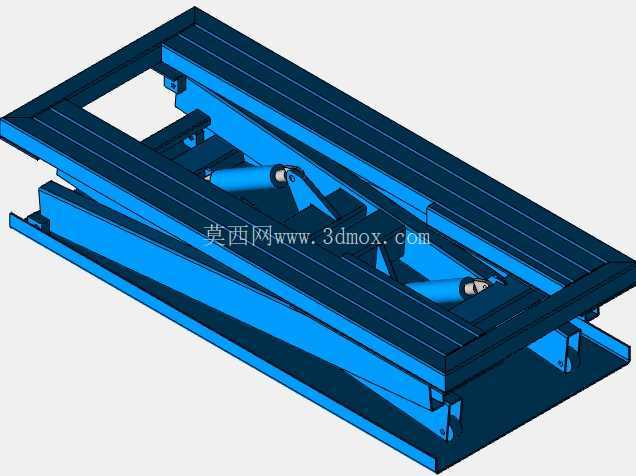

　　重载剪叉式升降平台在重型制造、仓储物流、模具装配、产线接驳和设备检修场景中承担大吨位垂直转运任务，十二吨级规格主要面向工件重量大、作业节拍稳定、升降行程中等且需要平台保持刚性的工况。整机采用双组交叉剪臂承载结构，底部为固定式安装基座，顶部为带防滑承载面的工作台，两侧剪臂通过中部铰接轴形成对称的X形支撑，举升动力由多根竖直布置的液压油缸提供，油缸沿剪臂内侧排布，推力直接作用于升降连杆区域，减少偏载带来的附加弯矩。

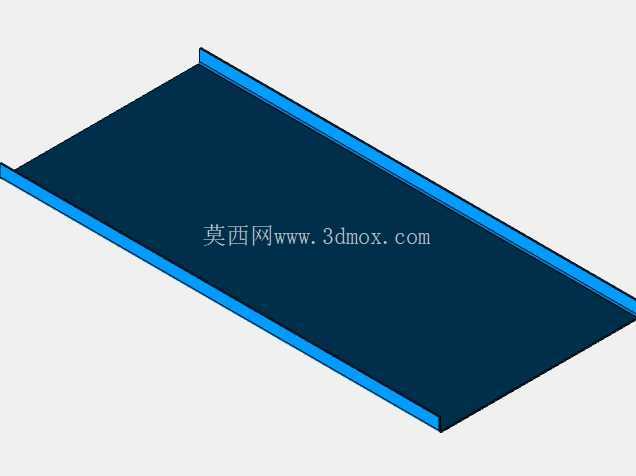

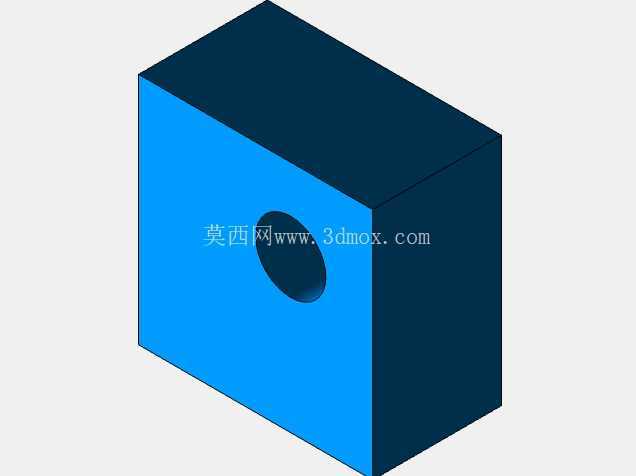

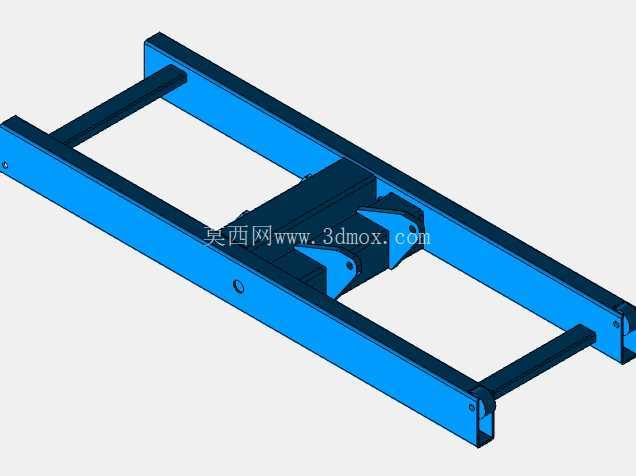

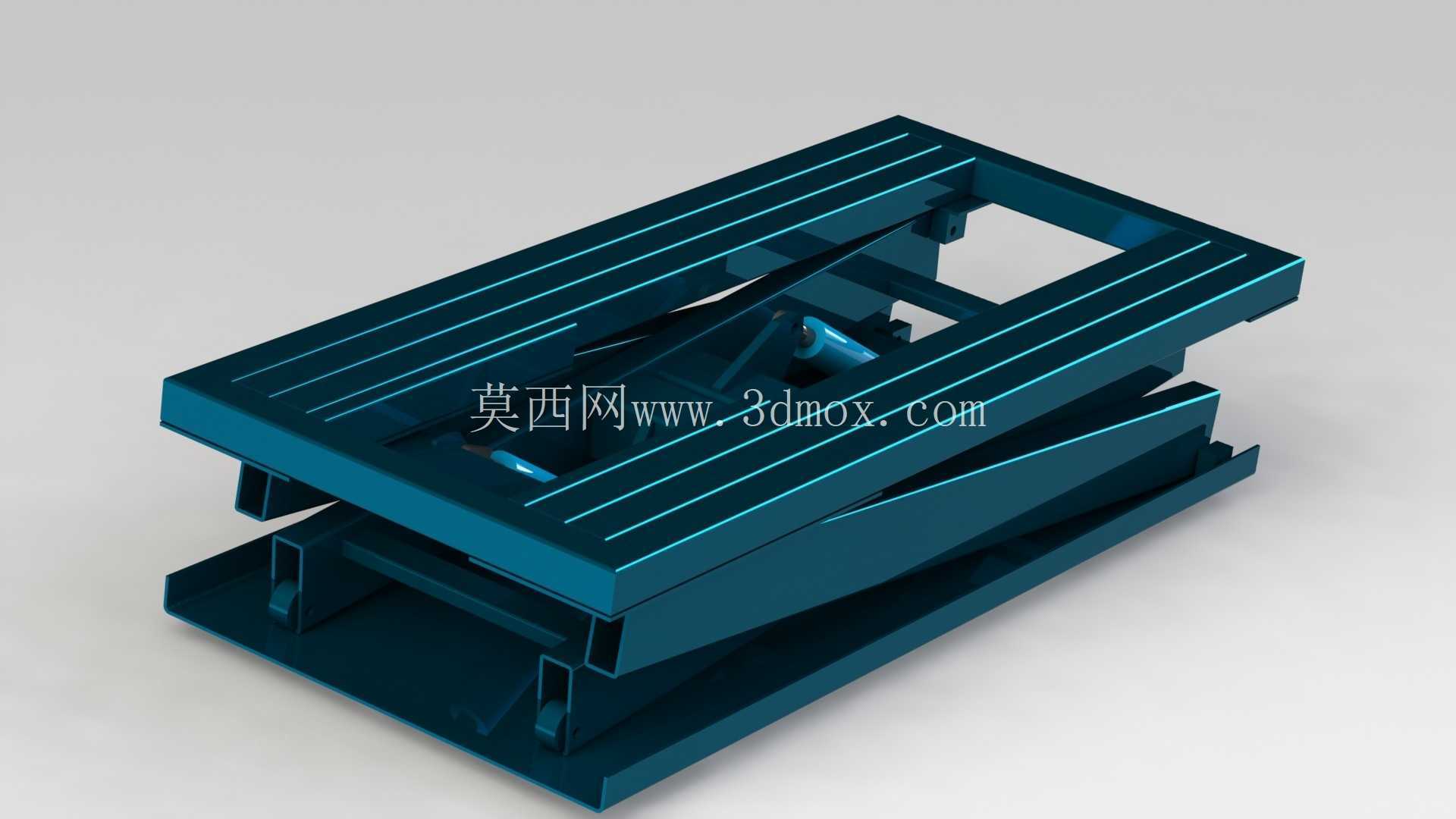

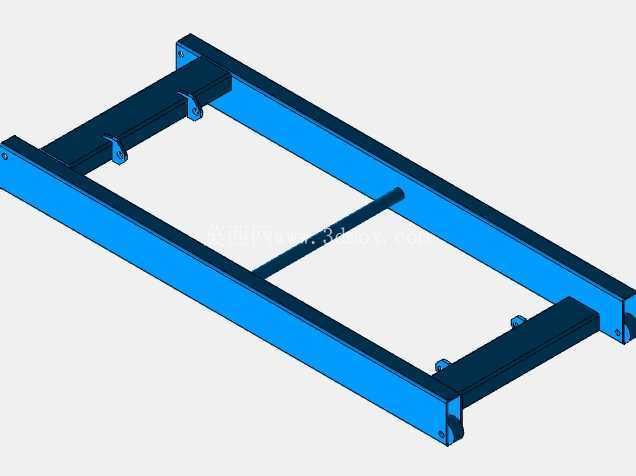

　　从结构布置看，平台台面采用矩形框架加面板的形式，边缘设置凸起挡边，台面中部预留开口与加强梁，既可以减轻上部自重，也为工件定位、夹具安装或输送辊道嵌入留出接口。底座使用厚板焊接成型，底面保持平整，便于通过地脚螺栓固定在混凝土地坑或硬化地坪上；底座两端布置铰接支座和滚轮导向槽，剪臂下端一侧与基座铰接，另一侧通过滚轮沿槽面滑动，升降过程中支撑点随剪臂角度变化同步移动，从而把油缸的直线推力转化为台面的垂直升降。

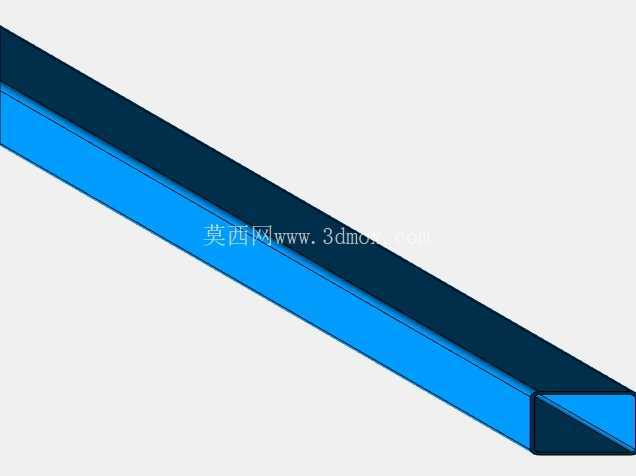

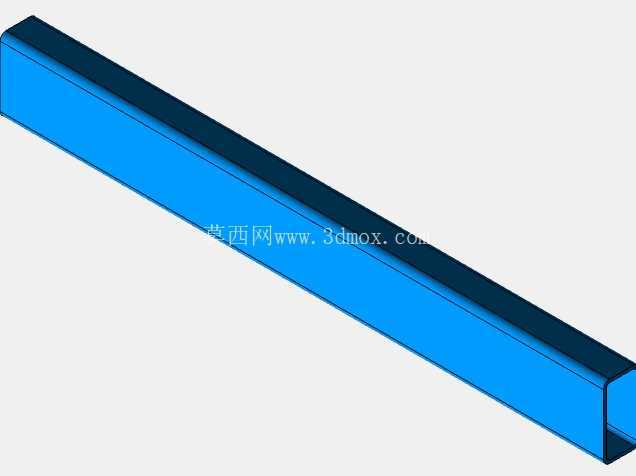

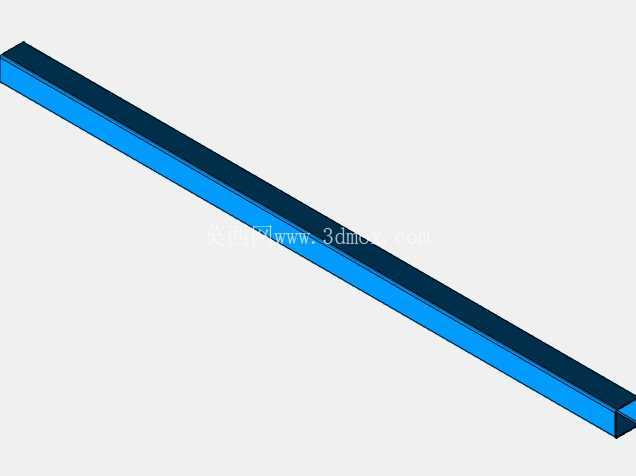

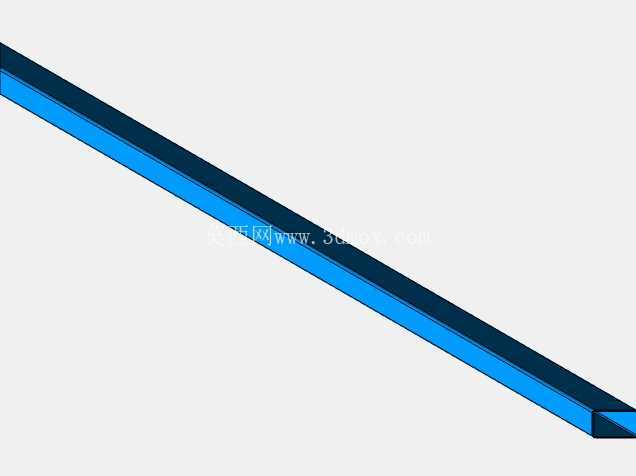

　　剪臂是整机承载的核心，杆件采用箱型或厚板焊接截面，铰接点位置配置轴套、销轴和润滑结构。交叉臂在低位时夹角较小，油缸初始推力需求较高；随着台面升高，剪臂逐渐张开，机构力臂发生变化，液压系统需要在行程两端保持稳定压力和速度控制。十二吨载荷下，设计时不能只按静态承重校核，还应考虑工件放置时的冲击、台面偏载、制动惯性以及长期循环加载造成的疲劳影响。铰接轴、滑块、滚轮和支座焊缝通常是现场维护中重点检查的部位，轴孔间隙增大后会造成台面晃动、油缸受力偏斜和同步性下降。

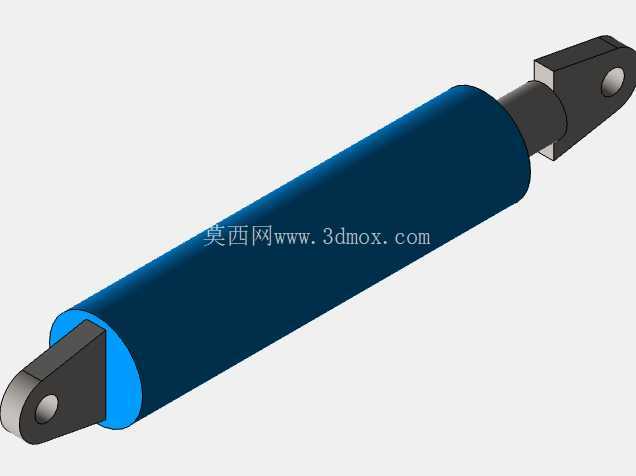

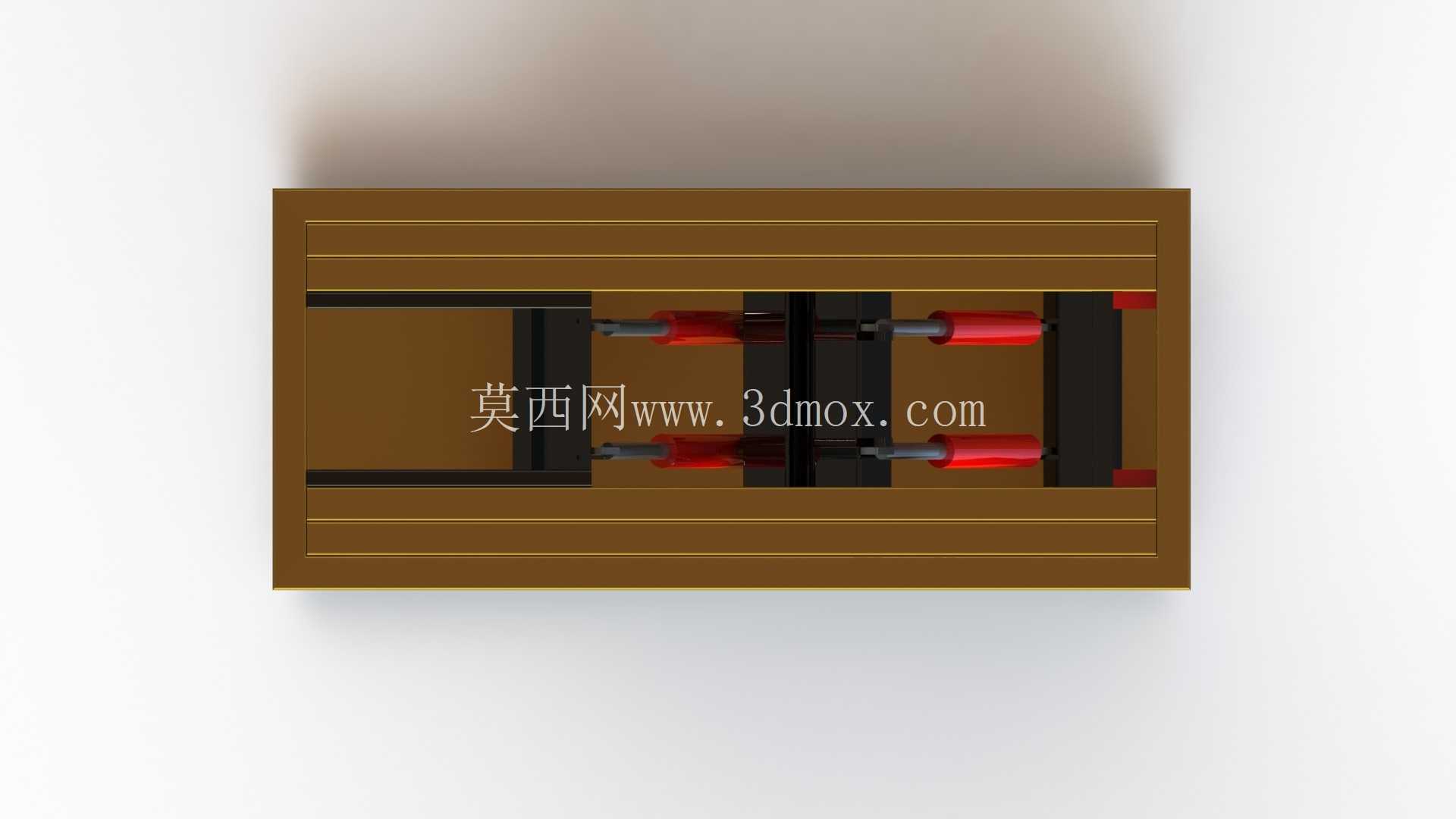

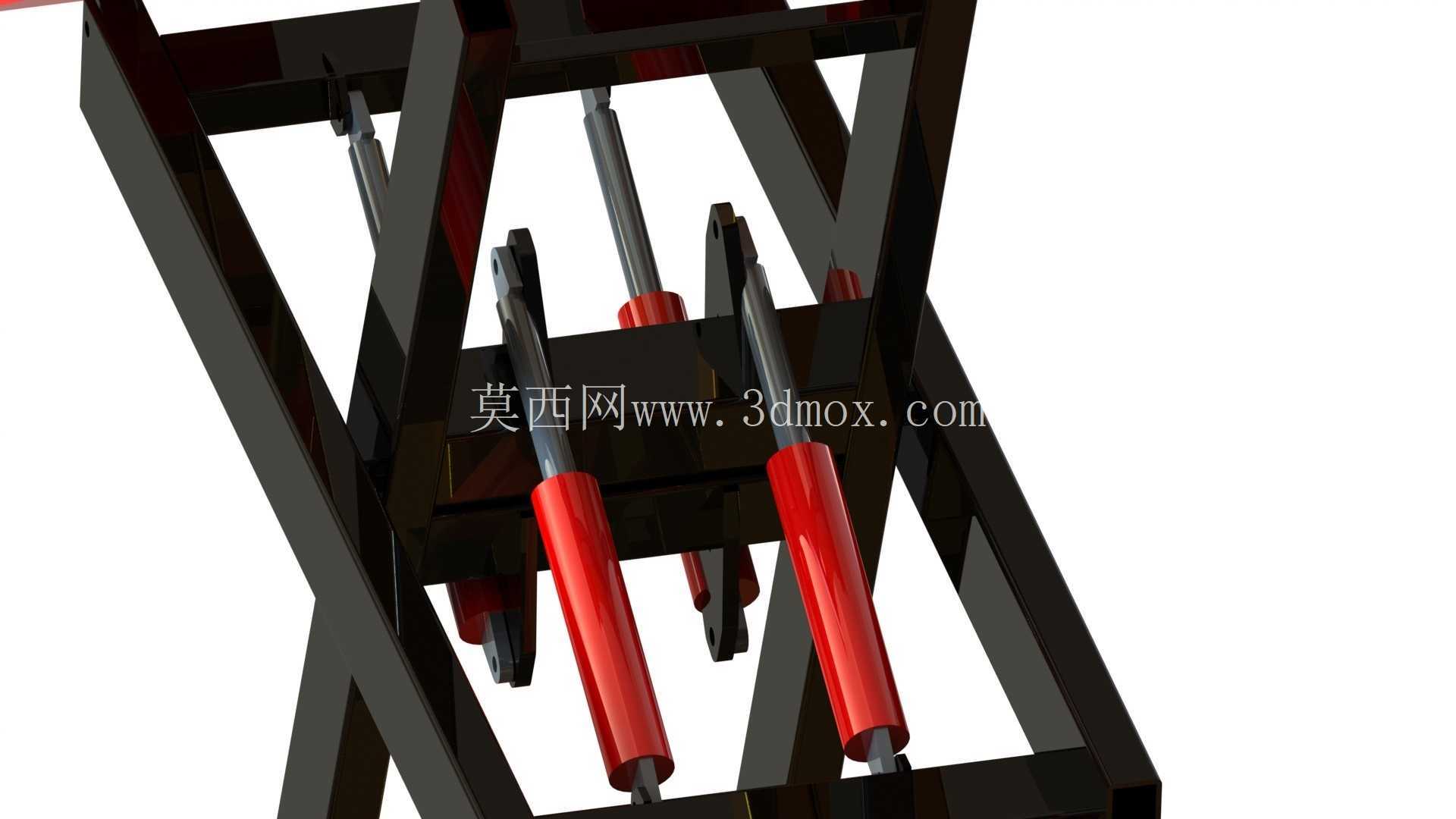

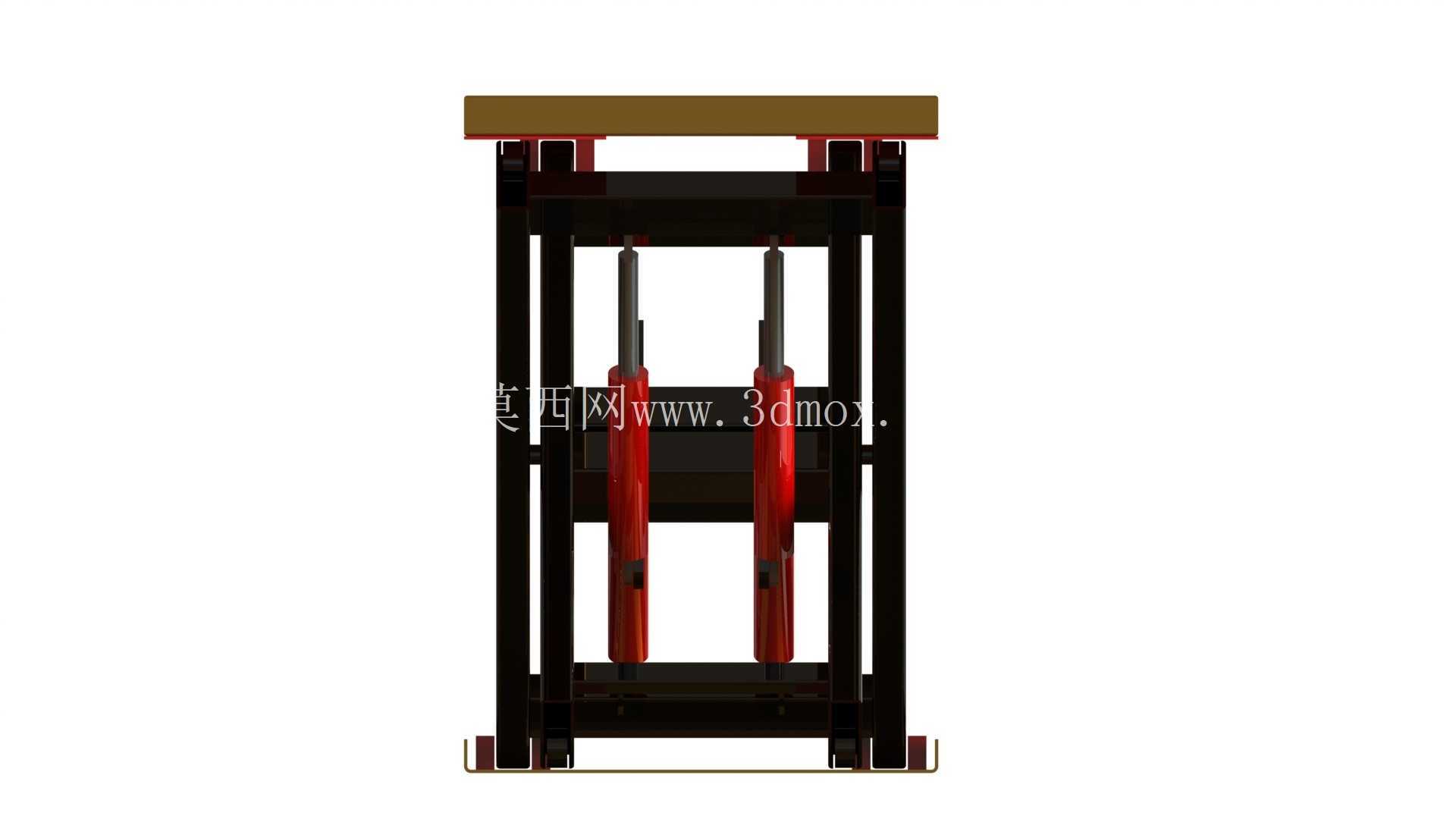

　　液压系统采用多缸协同举升方案，缸体平行布置有利于提高平台上升和下降过程中的横向稳定性。管路连接需预留随剪臂摆动的活动空间，避免在低位折叠或高位拉伸时与结构件干涉。油缸端部铰接座应保证转动自由度，补偿安装误差和结构变形带来的微小角度偏差。实际选型时，泵源流量决定升降速度，溢流阀限定最高压力，节流或比例控制可改善启停冲击；对于大吨位平台，下降回路通常设置平衡阀或节流保护，防止管路失压后台面超速下落。

　　安装边界方面，这类设备需要在地面预留足够的 footprint，基座长宽应覆盖剪臂完全收拢后的投影范围，并在周边留出维护通道。地坑安装时要控制坑底平面度、排水和检修空间，台面降至最低后应与地面或输送线标高平顺衔接；若直接安装在地面，则需考虑最低台面高度对叉车或转运车上料的影响。平台上方净空必须满足最高举升位置、工件高度和安全余量叠加要求，侧面还应防止人员进入剪臂运动区域。

　　三维建模时，装配关系应围绕铰接轴、滚轮接触、油缸伸缩和台面导向逐层建立。剪臂零件不宜只做外观简化，因为支座间距、销轴中心距、油缸安装点和滚轮轨迹直接决定升降行程与最低收藏高度。台面框架、底座梁和剪臂截面需要体现焊接件的板厚、加强筋和螺栓连接位置，液压油缸则应按缩回、伸出两种极限状态检查，确保全行程内不与交叉臂、台面横梁或底座发生碰撞。

　　该平台的功能重点不在于复杂动作，而在于高负载下的可靠支撑和重复定位。台面可根据工序需要加装定位块、夹紧机构、护栏或输送组件，用于模具更换、重型部件装配、板材上下料以及生产线高度缓冲。结构设计思路上，通过对称剪臂分散载荷，通过多油缸提高冗余度，通过宽厚底座和铰接支座约束变形，使平台在满载启停时仍保持平稳。对于设备选型人员而言，确认台面尺寸、最低高度、最高行程、载荷中心、动力配置和安装方式，比单纯关注额定吨位更能保证设备与现场工况匹配。
