料箱托盘自动拆叠输送工作站

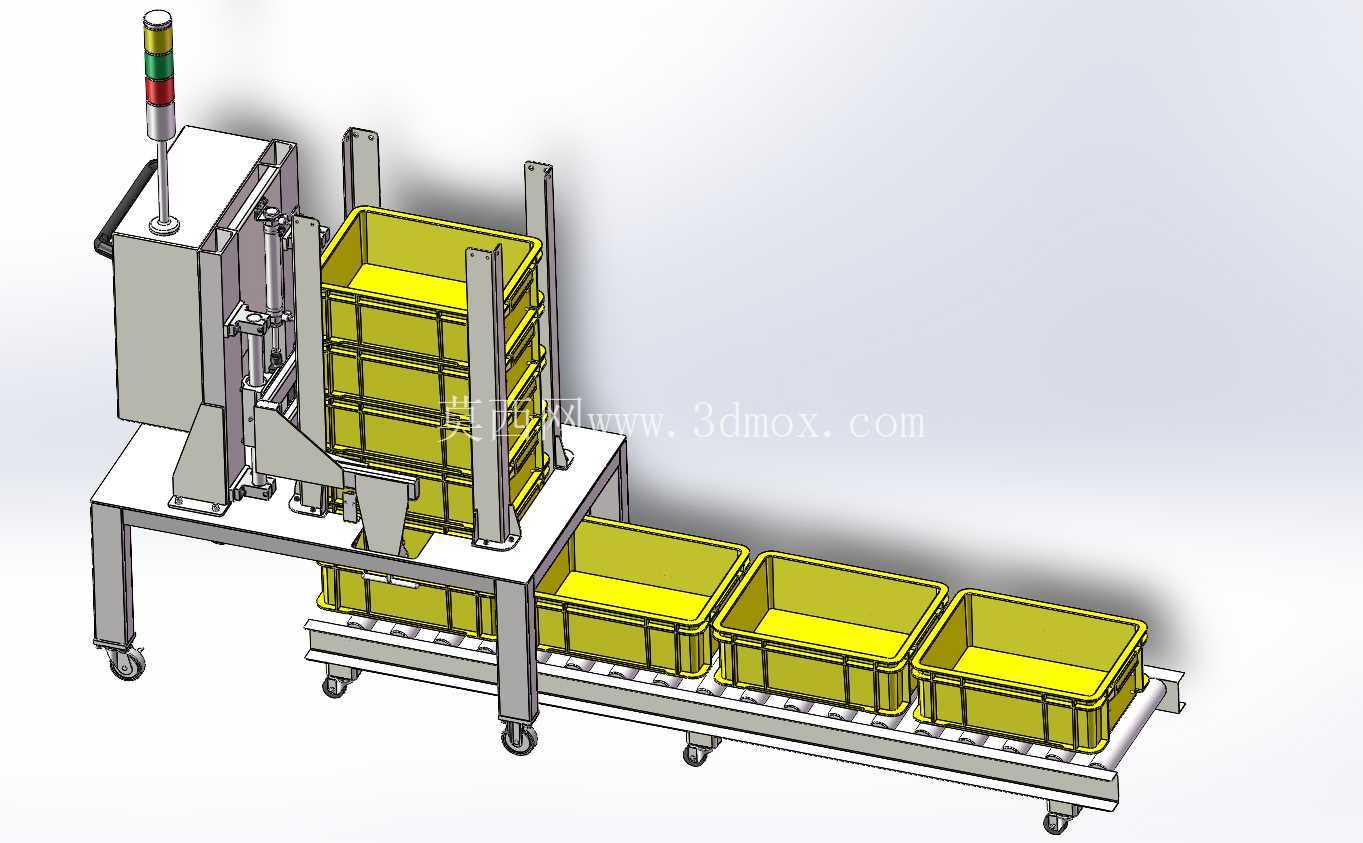

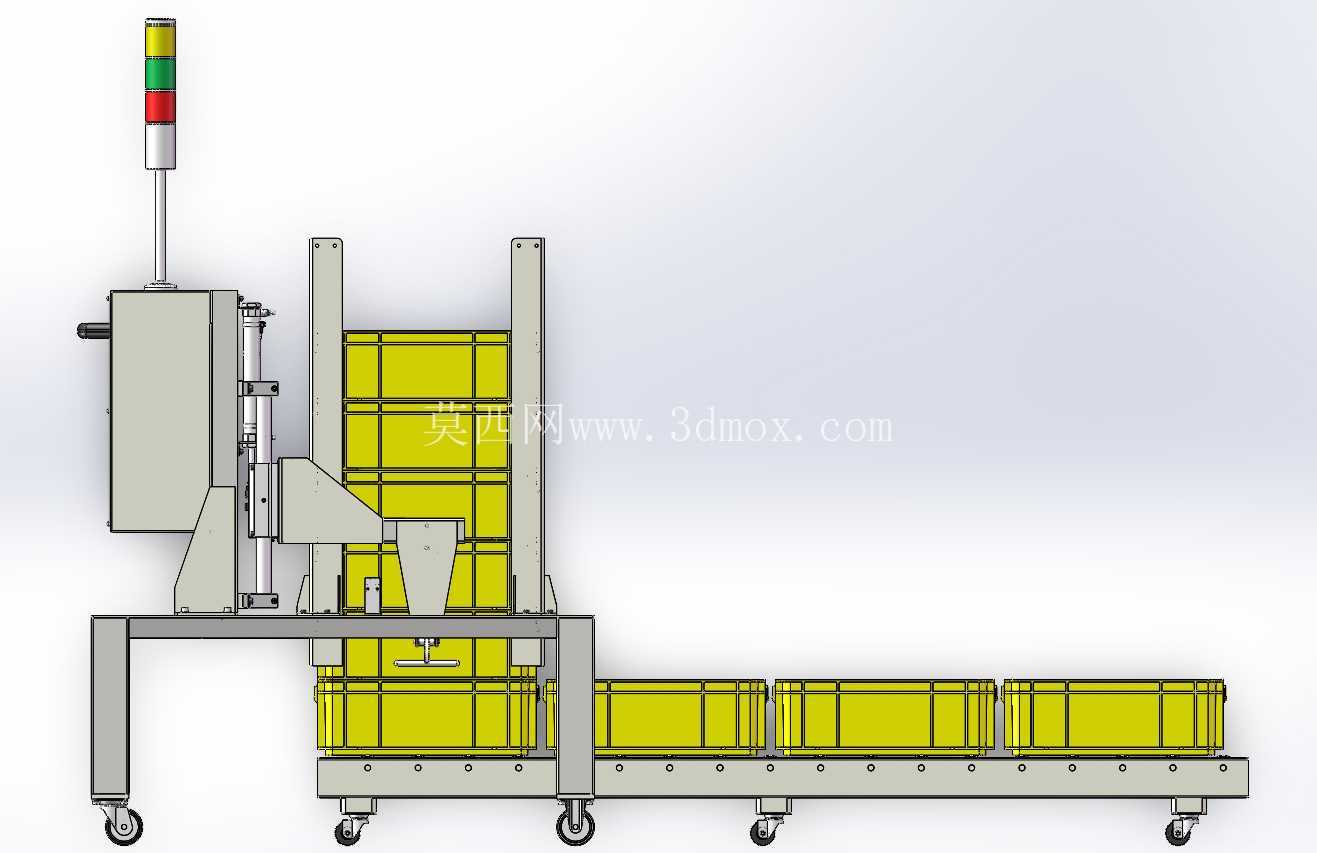

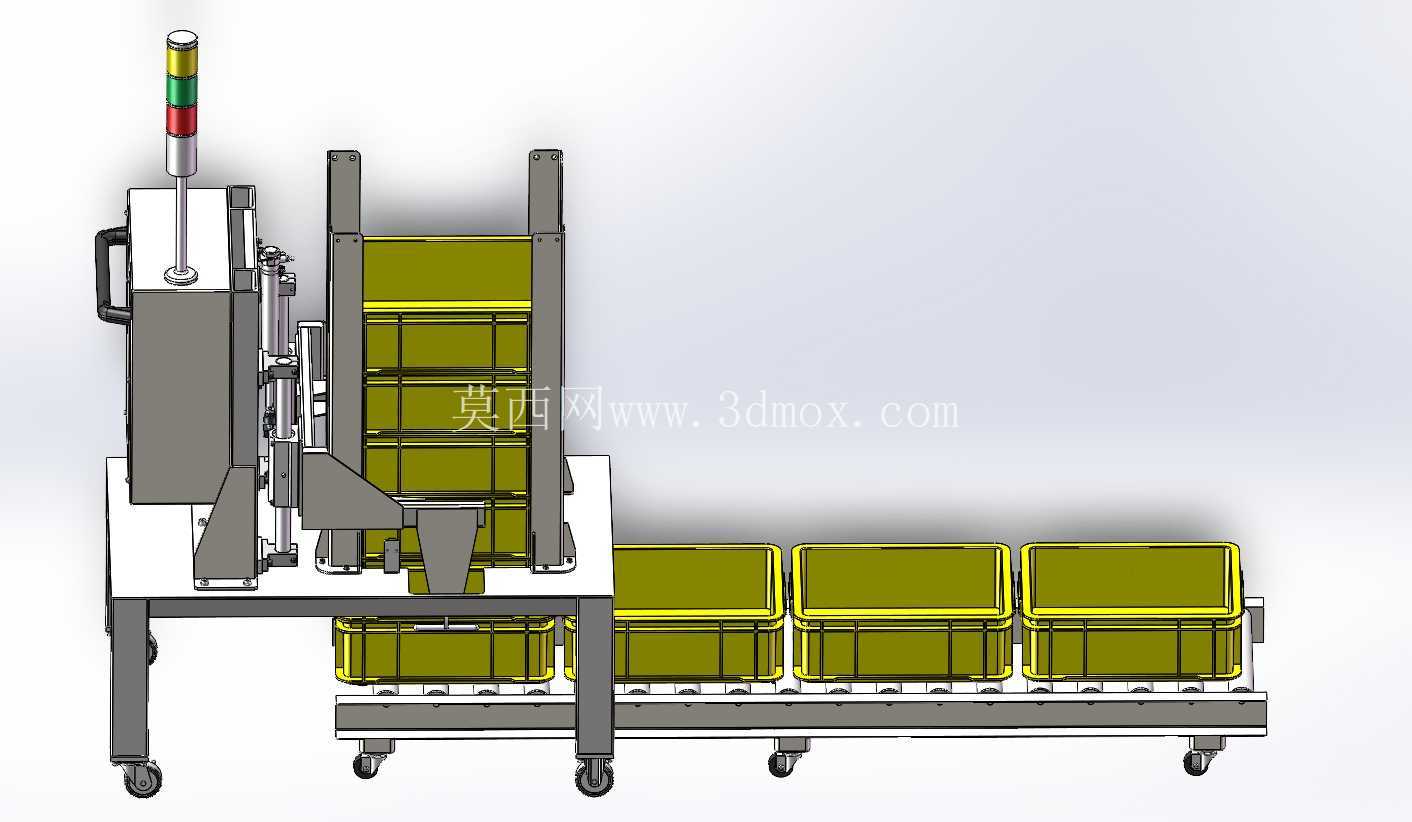

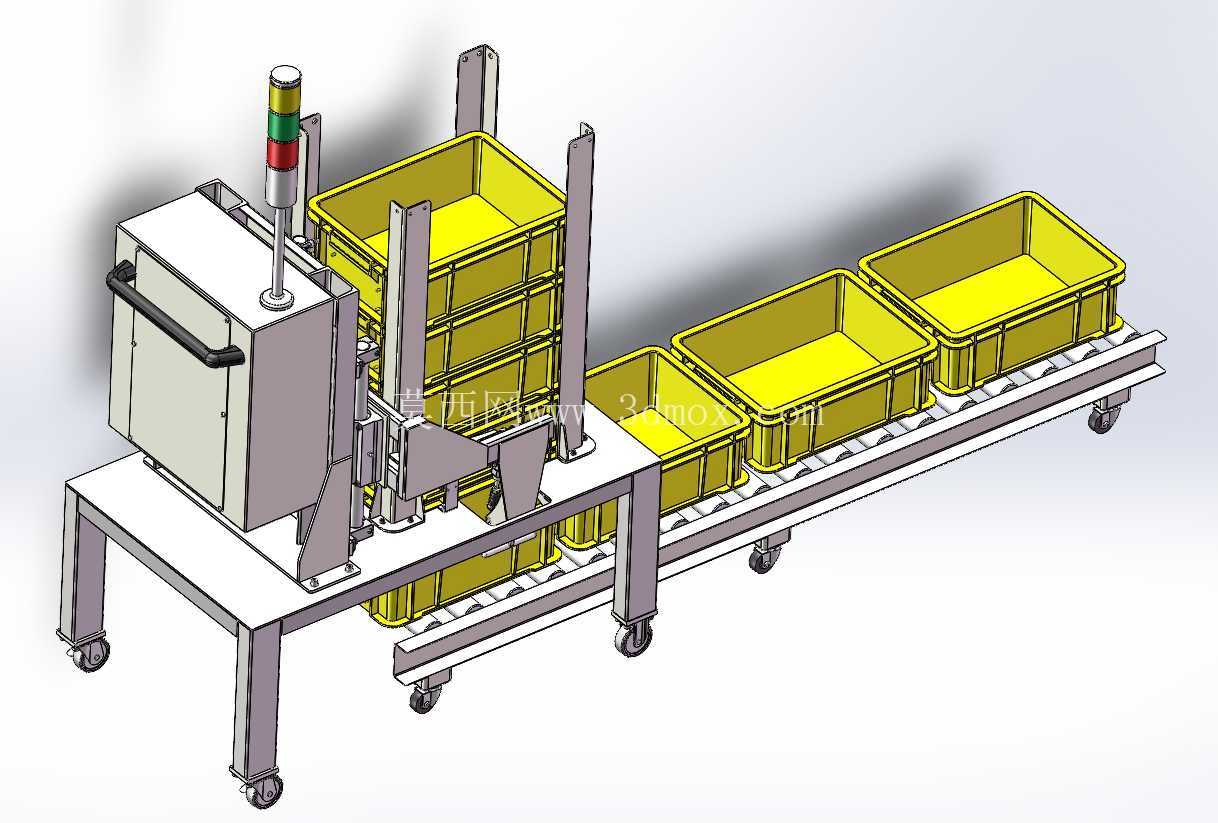

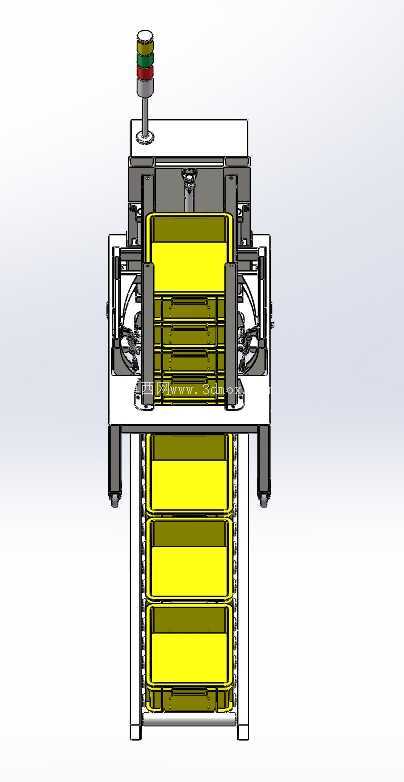

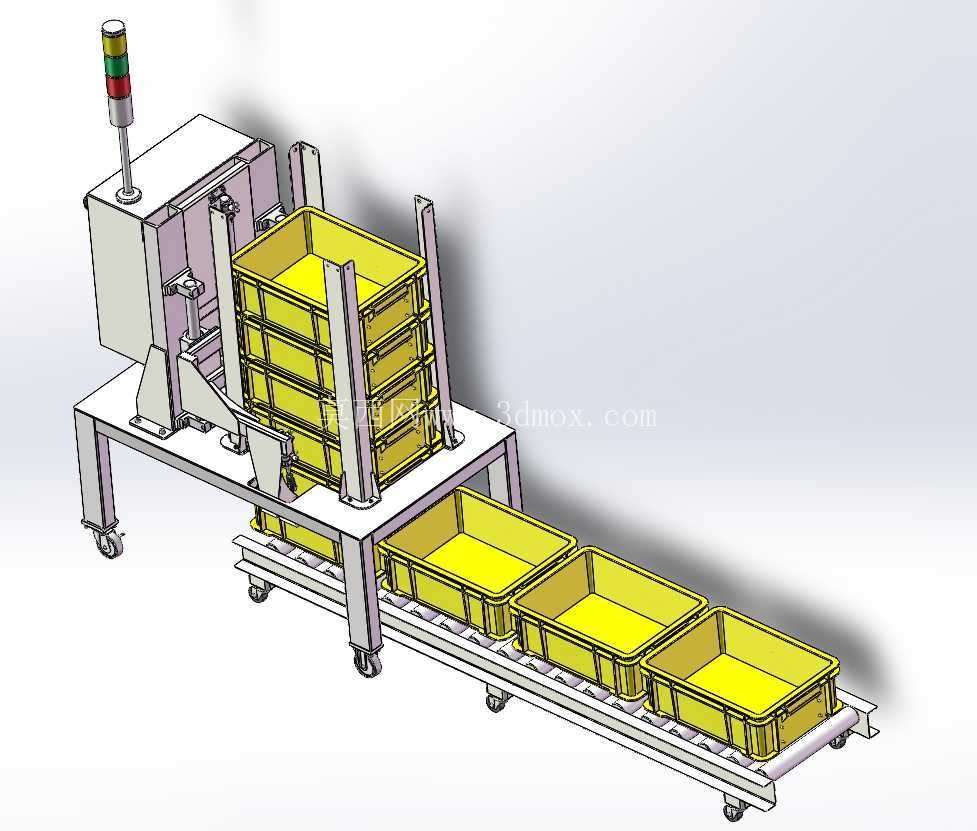

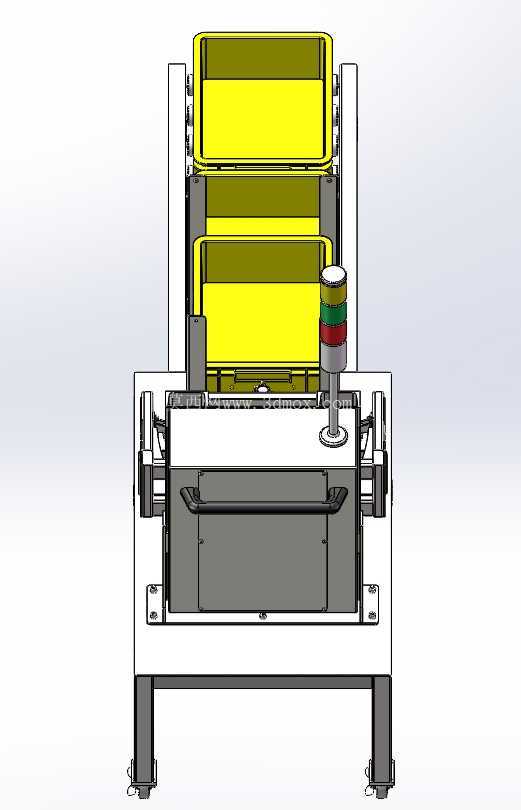

　　这套三维方案呈现的是一套面向车间内部物流周转的料箱托盘自动拆叠输送设备，核心处理对象是塑料周转箱及其承载托盘，常见于食品包装、日化分装、零部件加工后段的装箱与缓存工位。现场布局中，左侧为带防护柜体的拆叠垛主机，中部和右侧为带脚轮的辊筒/皮带输送段，空箱或实箱沿输送方向依次完成定位、分层、移送与排队，替代人工反复搬抬整摞料箱的作业方式。

　　从实际用途看，设备解决的是周转箱“成摞入库、逐箱上线”以及“空箱回收、逐层堆叠”之间的转换问题。生产节拍较快时，人工拆垛不仅劳动强度大，而且箱位对齐、落箱高度和输送节奏都难以稳定；该工作站通过机架上的导向立柱、夹持或托举机构、阻挡定位件以及输送驱动，将一摞料箱逐只分离到输送线上，也可反向把单只箱子归集堆叠，再由人工或AGV、叉车整垛转运。三色灯塔灯布置在主机上方，用于显示运行、待机、故障等状态，便于车间远距离巡视。

　　结构设计上，主机采用方管焊接或型材拼装框架，柜体侧布置电气控制元件与检修门，门板预留把手和开合空间；上部竖直导向件限制料箱在升降过程中的横向窜动，底部执行机构负责托持、让位或推送。输送段以标准铝型材/型钢做支腿，梁体上安装辊道或带面，支腿下方配置万向脚轮与可调支撑，使线体既能在试产阶段灵活移位，也能在固定运行时锁定位置。需要注意的是，脚轮只承担短距离调整，长期生产仍应依靠脚杯或支撑件着地，避免驱动启停造成整机晃动。

　　料箱在模型中以黄色塑料周转箱表达，箱体带有加强筋和外翻边，堆叠时依靠边沿与内腔定位。设计这类机构时不能只看箱体名义尺寸，必须把箱口圆角、侧壁拔模斜度、底部筋位、满载变形量以及箱体积差纳入夹持和导向范围。导向立柱间距通常要在箱宽方向保留少量间隙，过紧会因箱体毛刺或变形卡箱，过松则会造成落箱偏位；阻挡器和定位块应作用在箱体刚度较高的边沿或底部区域，避免直接挤压薄壁侧板。

　　输送方向的高度衔接是整线布置重点。主机出口与后续输送面应保持同一承载面高度，过渡段间隙要控制在箱底不会下陷、小件不会掉落的范围内；若采用辊筒输送，辊筒间距需保证最小箱底尺寸始终有足够支撑点，若采用皮带或同步带输送，则要考虑张紧、跑偏和驱动端包角。线体转弯、并线或人工取放位附近宜增加护边、导向条和急停按钮，控制柜与运动机构之间保留检修通道，不能为了压缩占地而把维护面完全封死。

　　安装边界方面，设备长度方向需预留料箱排队、故障箱取出和整垛上下料空间；主机正上方要保证升降机构、吊装维护和灯塔安装空间，不能与厂房梁、管线或风淋通道干涉；侧面至少留出开门维护、电气接线和气缸/电机更换距离。地面要求基本平整并能承受满载料箱、机架和驱动载荷，脚轮支撑点附近应避免局部凹陷。若现场存在水洗、油污或低温环境，还需在选材上把普通碳钢件的表面处理、轴承密封形式和电气防护等级同步提高。

　　建模时可按机架、输送组件、料箱托盘、主机执行机构、防护与电气件五个层级拆分，便于后续调整节拍和替换箱型。关键配合处应保留参数关系，例如输送面高度、导向立柱内宽、阻挡器位置、脚轮安装板和驱动段长度；这样在面对不同尺寸周转箱时，不必重建整线，只需校核箱体重心、夹持行程和输送支撑，再对导向件与执行端做适配，即可形成可复用的自动拆叠箱输送单元。
