内河液化天然气运输船整船结构

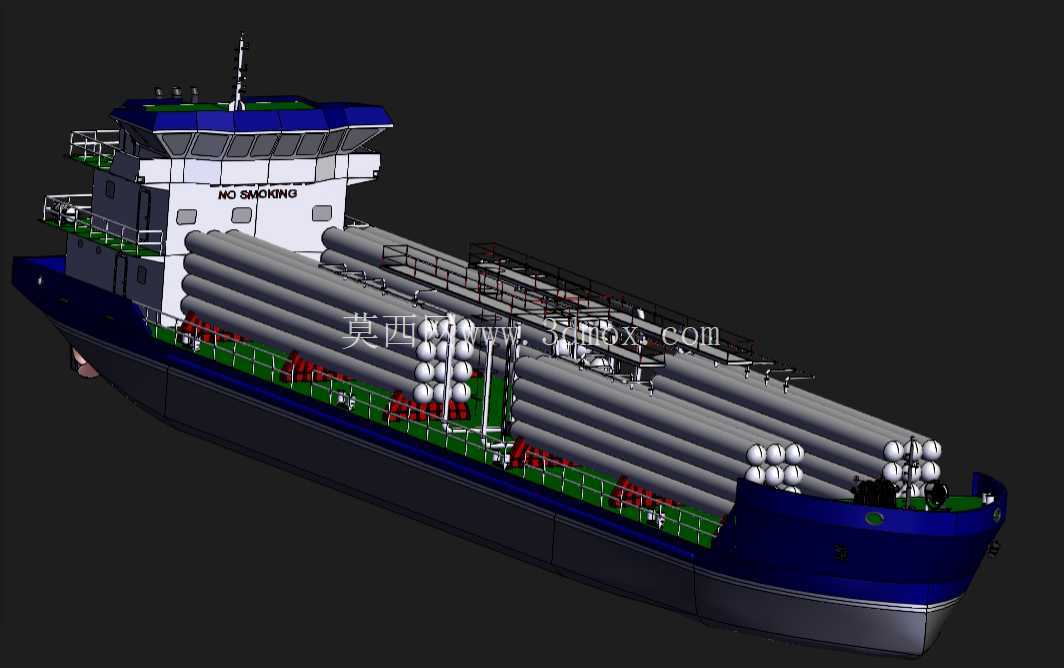

　　该三维作品呈现的是一艘面向内河、近岸及港区转运场景的液化天然气运输船，整体建模覆盖船体、上层建筑、卧式储气单元、甲板管路、阀件、护栏、系泊设备与航行舾装件，适合用于船舶总体布置校核、液货系统方案展示、教学演示以及结构设计前期沟通。船型采用艉部驾驶与机舱集中布置方式，艏部保留开阔作业甲板和系泊区域，中部主甲板承担主要液货承载功能。这种布置能够让操作人员在驾驶台获得较好的前后视线，同时使储气单元远离艏部碰撞高风险区，也便于管路向艉部装卸接口集中。

　　从实际用途看，这类船舶主要服务于沿江沿海中小型LNG接收点、工业用户码头、加注站以及河口短程调运。与远洋大型LNG薄膜舱船不同，该方案采用多组卧式圆柱形承压储罐并列布置，罐体沿船长方向排布，底部通过鞍座与甲板强结构连接。储罐外形规则，制造和检修逻辑更接近压力容器，适合中小运量、固定航线和频繁靠离泊的作业条件。罐体之间保留检修通道，甲板两侧设置连续护栏，人员可沿通道完成巡检、阀件操作和应急处置。

　　模型中储气单元是全船结构重点。多排罐体平行安装，罐体端部汇集球形管汇、阀门及安全附件，管路沿罐顶和甲板侧部走向布置，形成装卸、增压、气相返回和安全泄放的基本空间关系。设计时需要重点控制罐体中心线与船体重心的匹配，避免大量液货重量集中过高导致稳性裕度不足；鞍座位置则应对齐船体强框架或横舱壁，使垂向载荷能够通过甲板纵桁、强横梁、肋骨和双层底结构有效传递。卧式罐在船舶横摇、纵摇工况下会产生附加惯性力，固定支座与滑动支座的区分、止移结构以及防倾覆支撑都需要在详细设计中明确。

　　船体外形采用艏部前倾、艉部方钝的工程船风格，舷侧线型相对饱满，目的是在有限吃水条件下获得足够排水量和甲板面积。船体外板、主甲板、舱壁和上层建筑之间的层次在模型中均有体现，可用于检查通道宽度、设备间距和人员操作空间。中部甲板设备密度较高，罐体、管汇、栏杆和消防附件之间不能只追求装载量，还需满足紧急脱离、泄漏隔离、人员疏散和吊装检修的边界要求。靠泊侧应预留装卸臂或软管连接区域，阀组位置要兼顾操作可达性与碰撞防护。

　　上层建筑位于艉部，包含驾驶室、生活间、设备间及外部通道。驾驶室前后开窗范围较大，两翼平台可观察船舷和靠泊状态。模型中驾驶室顶部设置桅杆、天线及航行灯基座，烟囱和通风附件与机舱区域相邻，便于排气、进风和检修。NO SMOKING标识所在位置靠近液货区域视线范围，也提示该船属于危险气体运输环境，实际设计中需围绕防爆通风、电气设备分区、静电接地、紧急切断和消防水幕进行系统协调。

　　安装边界方面，储罐上船前需确认码头吊装能力、舱面开口、鞍座横向间距以及罐体与上层建筑、舷边护栏的安全距离。罐体端部阀件不能贴靠甲板边缘，管汇下方应设置积液盘和泄漏收集边界；罐顶通道需考虑防滑、防坠落和保温层外护板的维护空间。若进入生产设计阶段，还需在模型基础上继续补充管系公称通径、阀件操作高度、支架间距、电缆桥架、消防管路、气体探测点和人员逃生路线。整船模型以直观方式建立了船体与液货系统之间的空间关系，能够帮助结构、管路和总体设计人员在方案阶段发现布置冲突，为后续稳性计算、罐体支撑详图和舾装件细化提供清晰的三维基础。
