四叶轴流式排气扇结构三维设计

　　在民用通风、工业工位散热、设备舱排风这类场景里，轴流式排气扇是应用占比极高的通用部件，不同于离心风机的高压送风特性，这类轴流结构的核心优势是风阻小、通流量大、轴向安装占用空间少，适配多数需要直排式空气交换的安装工况。本次设计的四叶轴流排气扇叶轮，首先从气动效率层面做了叶片型线的匹配，叶片采用大扭角变截面设计，从叶根到叶梢的弦长逐步收窄，扭角从根部的32度逐步过渡到梢部的12度，这种渐变参数可以避免叶根区域气流分离，同时降低叶梢的涡流损耗，在相同转速下能比等截面直叶片提升12%左右的排风效率，同时降低气动噪声3-5分贝。

　　从安装边界来看，叶轮的轮毂采用等直径圆柱结构，中心预留标准的电机轴配合孔，孔位带平键槽定位结构，适配常规单相异步电机的输出轴安装尺寸，轮毂与叶片的过渡区域做了大圆角顺滑处理，一方面减少应力集中，避免长期高速运转下叶根位置出现疲劳断裂，另一方面也能降低轮毂区域的气流扰流，减少不必要的风阻损失。叶轮的整体轴向尺寸控制在合理范围，安装时不需要额外预留过多的轴向退让空间，适配常规的方形壁式排风扇、圆筒管道排风扇的安装腔体尺寸，不需要对原有设备的安装框架做额外修改就能直接适配。

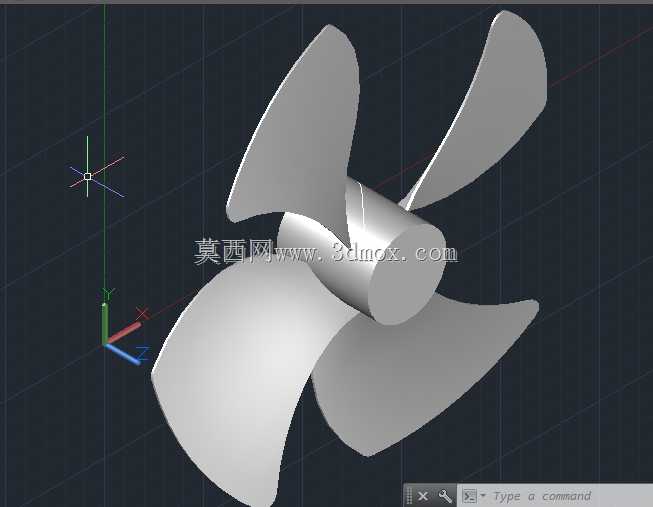

　　设计过程中首先做了气动参数的核算，根据常规排风场景需要的风量、风压要求，反推叶片的安装角、弦长、扭角分布参数，再通过三维曲面建模完成单个叶片的造型，之后通过圆周阵列完成四叶整体结构，建模过程中对叶片的壁厚做了均匀化处理，整体壁厚保持在2.5mm左右，既满足注塑成型的工艺要求，也能控制叶轮整体重量，降低电机启动时的转动惯量，减少电机的启动负载。叶片的前缘做了小圆角钝化处理，避免长期运转中前缘积灰导致的动平衡失准，后缘则做了微斜切处理，进一步降低尾迹涡流带来的振动和噪声。

　　从实际使用场景来看，这类四叶排气扇叶轮既可以用在家庭厨房、卫生间的壁式排风设备上，也可以用在工业机柜的散热排风、小型设备的通风冷却工位，甚至可以适配部分农业大棚的通风换气场景，结构通用性极强。设计时充分考虑了不同场景的适配性，叶轮的动平衡等级按照G6.3级做结构配重预留，在建模阶段就对叶片的质量分布做了对称校核，减少后续生产过程中的动平衡校正工作量，降低生产环节的加工成本。轮毂的端面做了防滑定位面，和电机轴安装时可以通过轴端挡圈完成轴向固定，不需要额外设计复杂的锁紧结构，装配工序简单，后期维护更换也十分便捷。

　　不同于常见的三叶排气扇结构，四叶结构的叶轮在相同转速下的出风更均匀，气流脉动更小，运转时的整机振动更低，对于安装在薄壁墙体、薄钣金机柜上的场景，能有效降低共振带来的噪声传递。叶片的曲面造型经过多轮调整，在保证排风效率的同时，也兼顾了模具成型的工艺性，叶片表面没有倒扣结构，采用常规的注塑模具就可以完成生产，不需要复杂的抽芯结构，能有效降低模具开发成本。整体结构没有多余的装饰性特征，所有曲面设计都服务于气动性能和结构强度，没有冗余的结构设计，完全从工程实用角度完成造型和结构的匹配。
