汽车变速器用直齿圆柱排挡齿轮结构

项目分类:齿轮 发布时间:2022-07-30 ID:687683
  • 汽车变速器用直齿圆柱排挡齿轮结构
  • 汽车变速器用直齿圆柱排挡齿轮结构

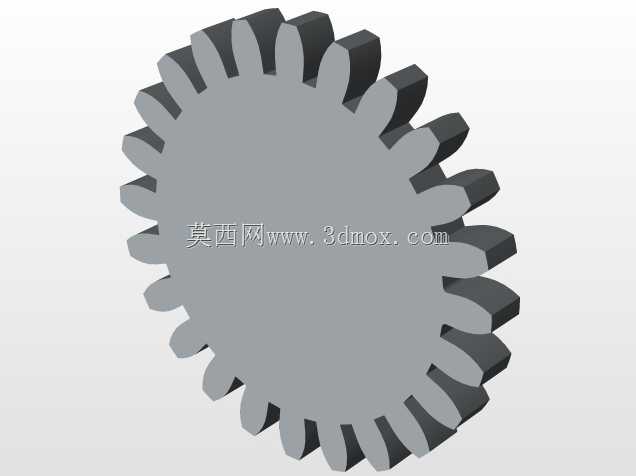

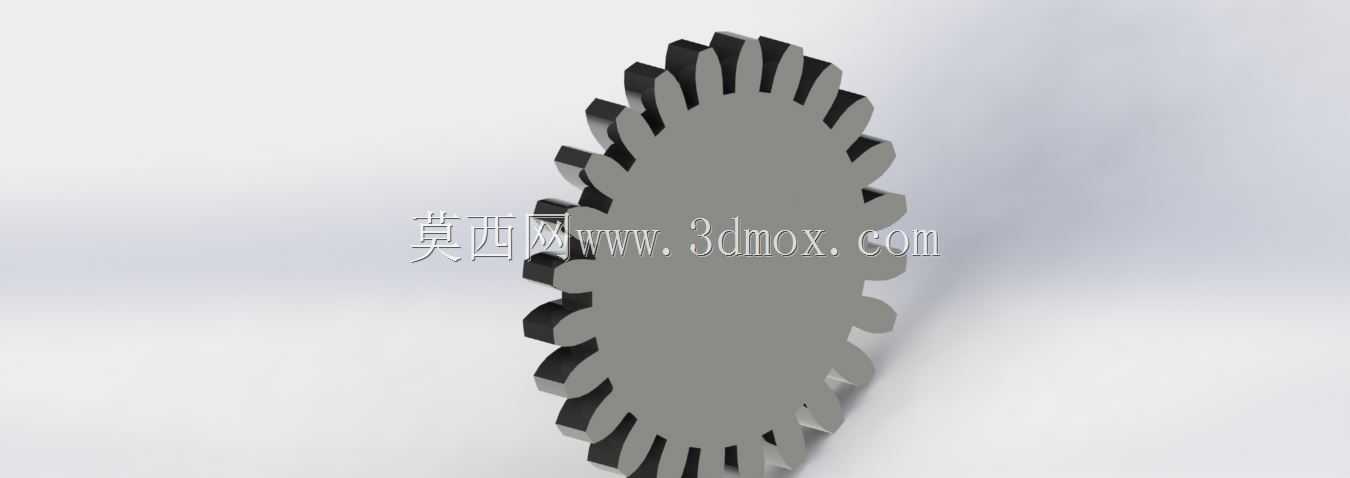

  这款直齿圆柱齿轮主要面向手动变速器排挡机构的传动适配场景,在乘用车辆手动换挡系统中,承担换挡过程中不同挡位齿轮间的动力衔接、转速匹配传递作用,是排挡拨叉联动机构中负责扭矩传递的核心刚性零件。从实际装车工况来看,这类齿轮需要在换挡同步过程中承受瞬时的冲击载荷,同时在挡位结合后保持稳定的扭矩输出,因此齿部的参数设计直接决定了换挡手感与传动系统的使用寿命。设计阶段首先围绕安装边界做基准约束,齿轮内孔与变速器输出轴采用花键配合定位,轴向通过卡簧槽实现限位,整体径向尺寸需要适配变速器壳体内部的排挡齿轮组排布空间,齿顶圆与相邻挡位齿轮的齿顶间隙控制在合理范围,避免换挡过程中出现齿部刮擦、打齿的问题。齿形参数采用标准渐开线直齿设计,

  压力角选取常规传动用20度值,齿顶高系数取1,保证啮合过程中重合度处于合理区间,既不会因为重合度过小导致传动冲击过大,也不会因为重合度过高带来齿根强度不足的问题。齿宽参数结合传递的额定扭矩做匹配,在保证齿面接触强度满足峰值扭矩传递要求的前提下,尽可能控制轴向尺寸,压缩变速器整体的轴向排布空间,适配前置前驱车型紧凑的动力舱布局。齿部的加工工艺适配建模时的结构细节,齿根处做了标准圆角过渡,避免热处理过程中出现应力集中导致的齿根断裂问题,齿端做了小角度倒角,方便换挡过程中齿套与齿轮的顺利啮合,减少换挡卡滞的概率。从装配逻辑来看,这款齿轮与同步器齿毂相邻布置,空套状态下与输出轴保持相对转动,换挡时通过同步环的摩擦作用将转速差消除后,

  齿套与该齿轮的结合齿啮合,将齿轮的动力传递到输出轴,实现对应挡位的动力输出。建模过程中严格遵循机械设计手册中直齿圆柱齿轮的参数规范,每一个齿的渐开线轮廓通过参数化方程生成,保证齿形的精度符合实际加工的公差要求,齿向方向没有做螺旋角修正,完全采用直齿结构,适配排挡机构中轴向滑动啮合的使用需求,避免斜齿带来的轴向力影响换挡拨叉的使用寿命。齿轮端面的平整度做了约束,保证与同步环贴合时的接触面积足够,减少同步过程中的摩擦损耗,提升同步器的使用寿命。实际应用中,这类齿轮的材质通常选用20CrMnTi渗碳淬火处理,表面硬度达到HRC58-62,芯部保持足够的韧性,承受冲击载荷时不会出现崩齿问题,建模时的实体结构完全对应后续的加工、

  热处理工艺要求,没有出现无法脱模、无法加工的死角结构,所有过渡圆角、倒角尺寸都符合量产加工的工艺规范。在传动系统匹配计算时,这款齿轮的模数选取结合变速器的中心距、传动比要求做了适配,齿数选择兼顾传动比精度与齿根弯曲强度,避免齿数过少带来的根切问题,也不会因为齿数过多导致齿轮径向尺寸过大,挤占壳体内部其他部件的安装空间。从使用场景延伸来看,这类直齿齿轮除了应用在汽车手动变速器排挡机构中,也可适配部分工业减速设备中需要轴向滑动啮合的换挡传动结构,在需要频繁切换传动路径的重载传动场景中,直齿结构的轴向滑动便利性相比斜齿有明显优势,不会因为螺旋角的存在导致啮合过程中出现轴向卡滞。建模时对齿轮的每一处尺寸都做了参数化关联,修改模数、齿数、齿宽等参数时可以快速生成对应规格的齿轮模型,方便设计人员在不同排量、不同传动比的变速器开发过程中快速调用,缩短传动系统的开发周期。针对排挡过程中的冲击载荷特性,齿轮的轮齿厚度做了针对性加强,齿根的弯曲强度通过有限元校核满足最大冲击扭矩下的应力要求,不会出现轮齿断裂的失效问题,齿面的接触强度也满足长期啮合传动下的疲劳寿命要求,避免过早出现点蚀、磨损等失效形式。
