撬装式真空脱泡机组成套装置

项目分类:减压阀 发布时间:2024-11-25 ID:808006
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置
  • 撬装式真空脱泡机组成套装置

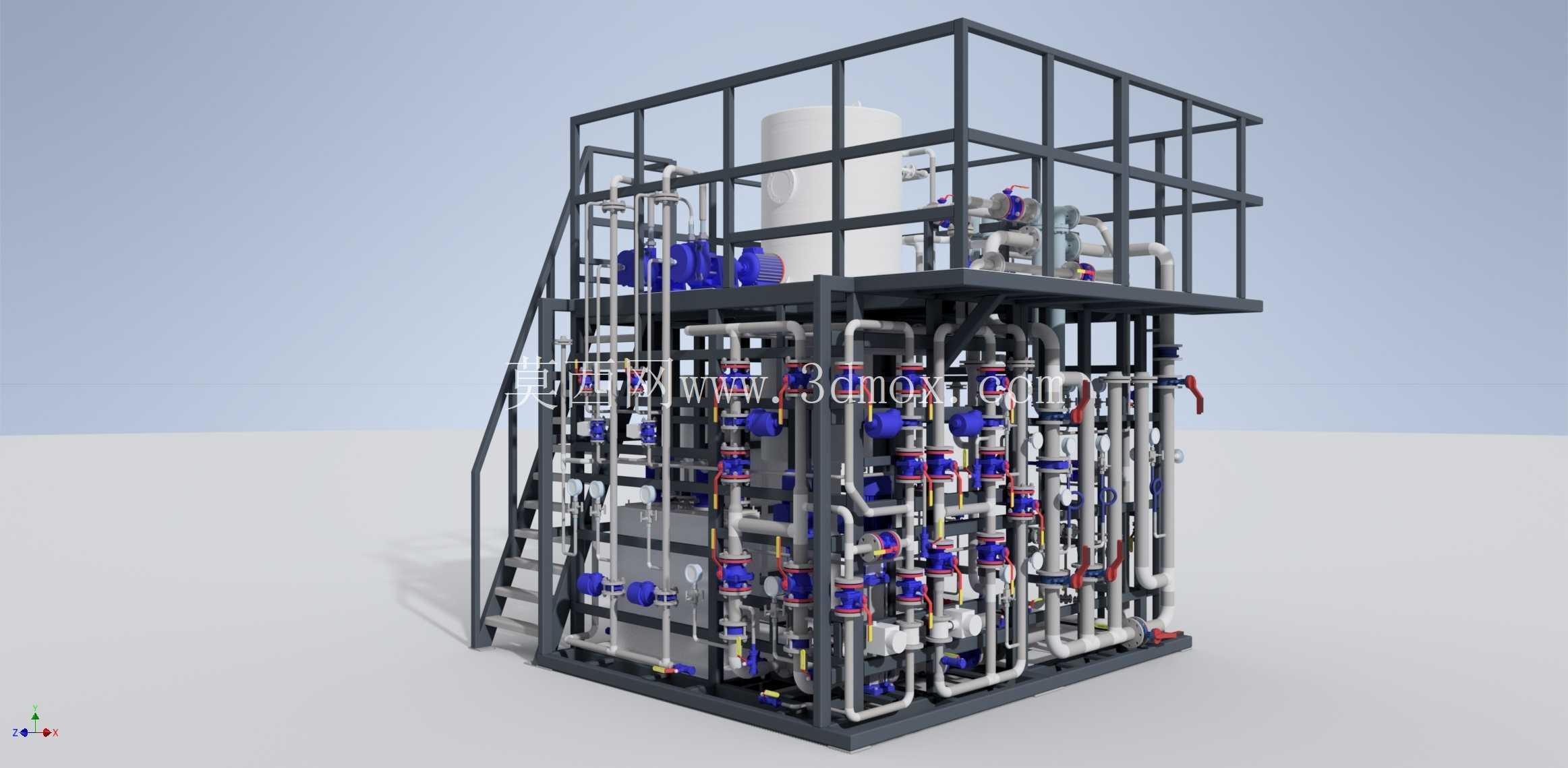

  这套真空脱泡机组采用整体撬装框架布局,将真空发生、气液分离、介质输送、阀组控制、管路连接与检修平台集中在同一钢制底座范围内,适合在水处理、化工配料、精细合成、树脂加工以及需要消除溶解气体的工艺段中使用。现场安装时不必再分散布置多台独立设备,只需对接进料、出料、真空、排污和公用工程接口,即可形成完整的脱气作业单元。

  从实际用途看,机组的核心任务是在负压环境下促使液体中溶解的空气、氧气或工艺气泡析出,再通过真空系统抽除,降低介质含气量。脱除氧气可以减轻后续管道、罐体和换热设备的氧化腐蚀;去除微小气泡则能改善计量精度、避免泵体气蚀,并减少灌装、涂布、反应或循环过程中因气泡造成的流量波动。对于水处理工况,该类装置常与除氧、加药、过滤和换热系统联动;对于化工或高分子材料工况,又可作为配料、搅拌和输送前的稳定处理环节。

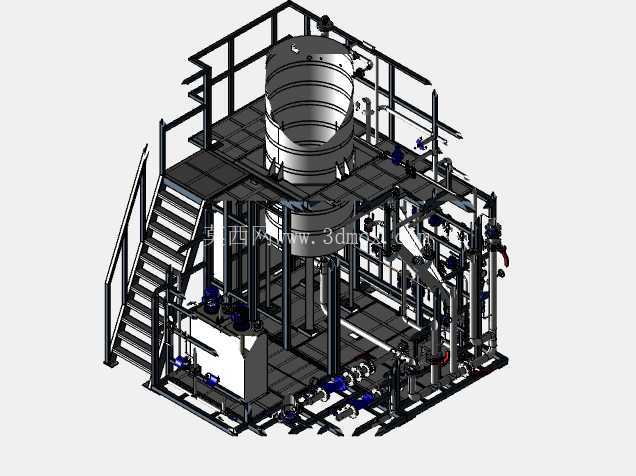

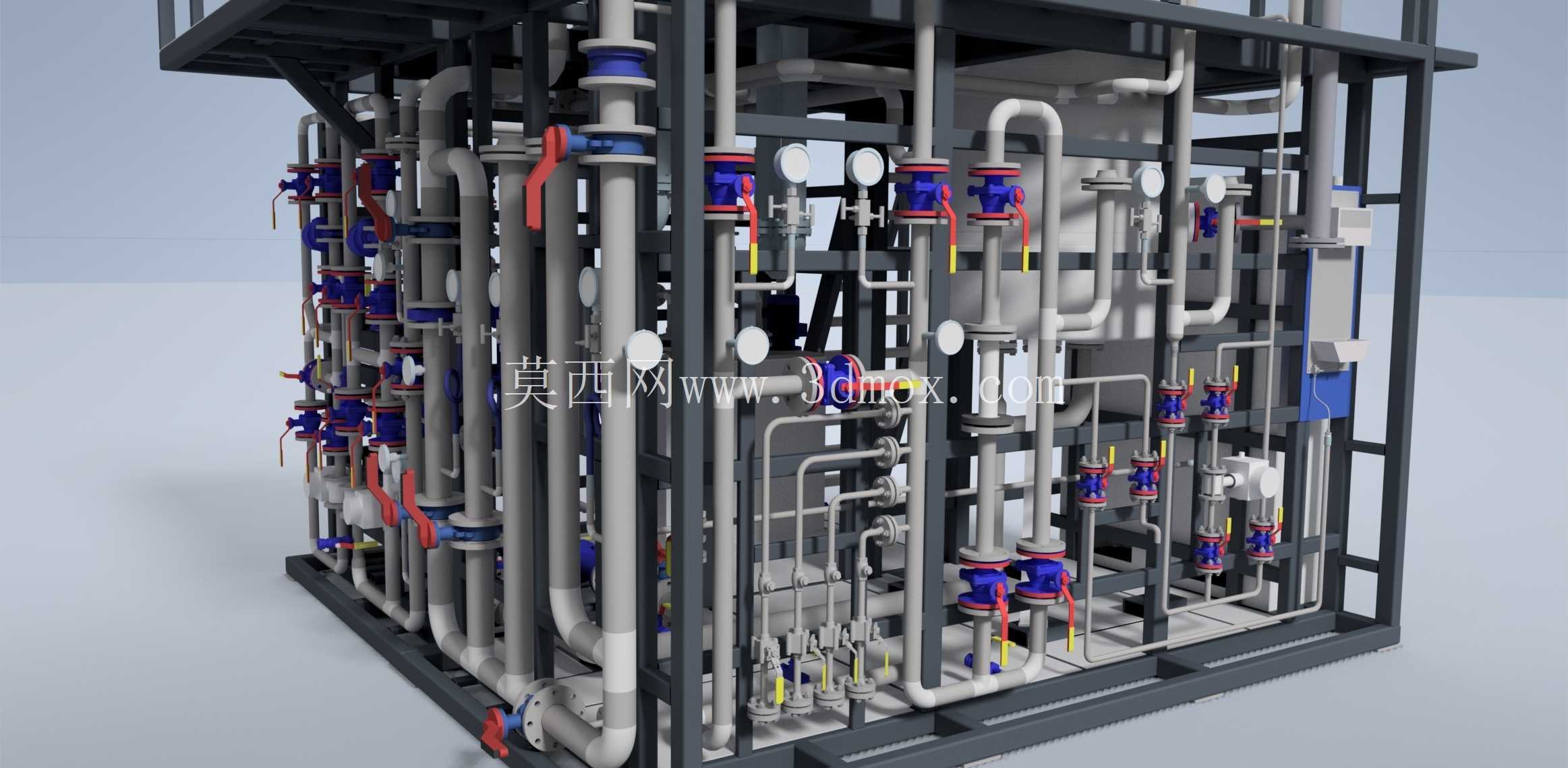

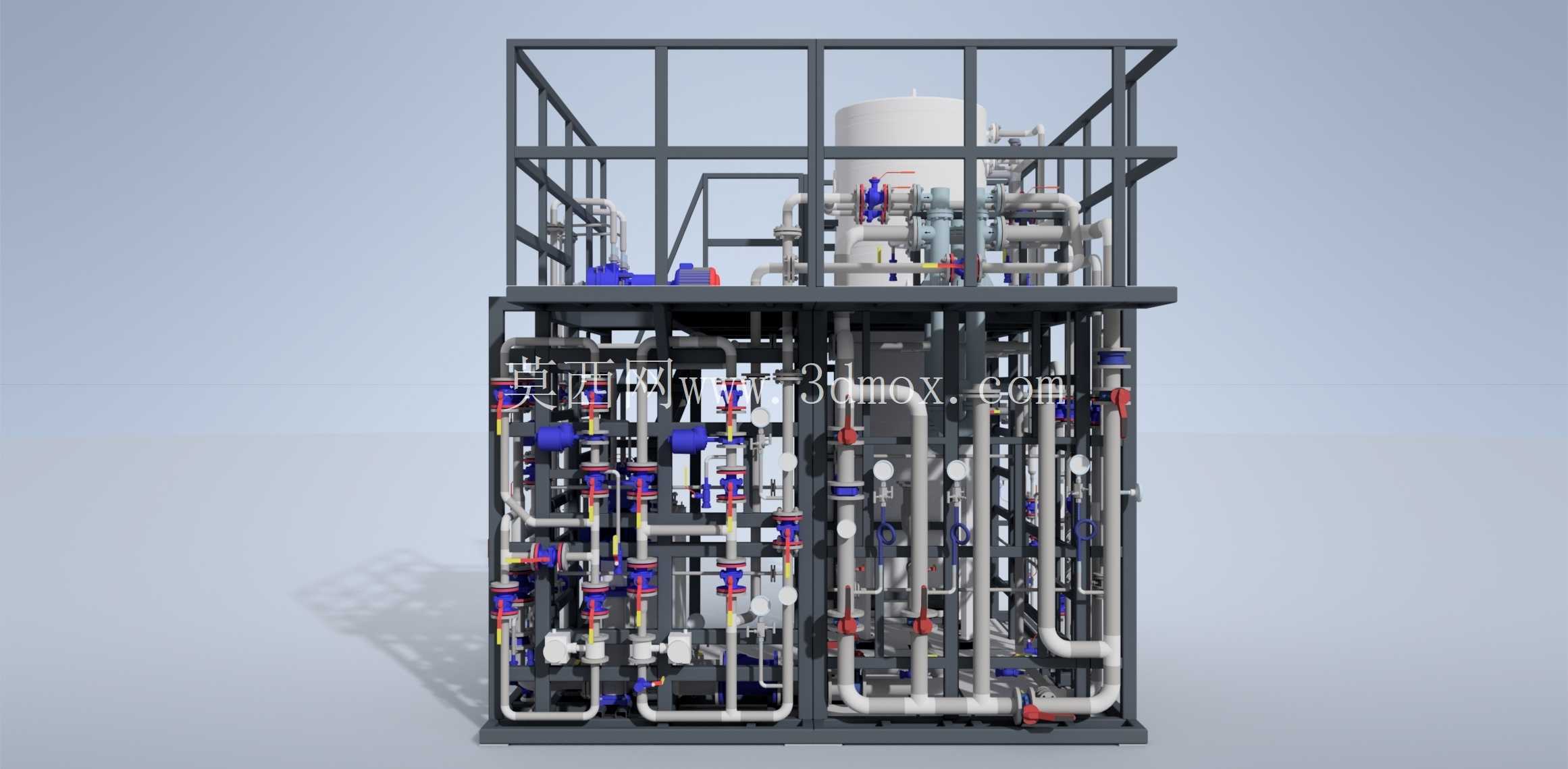

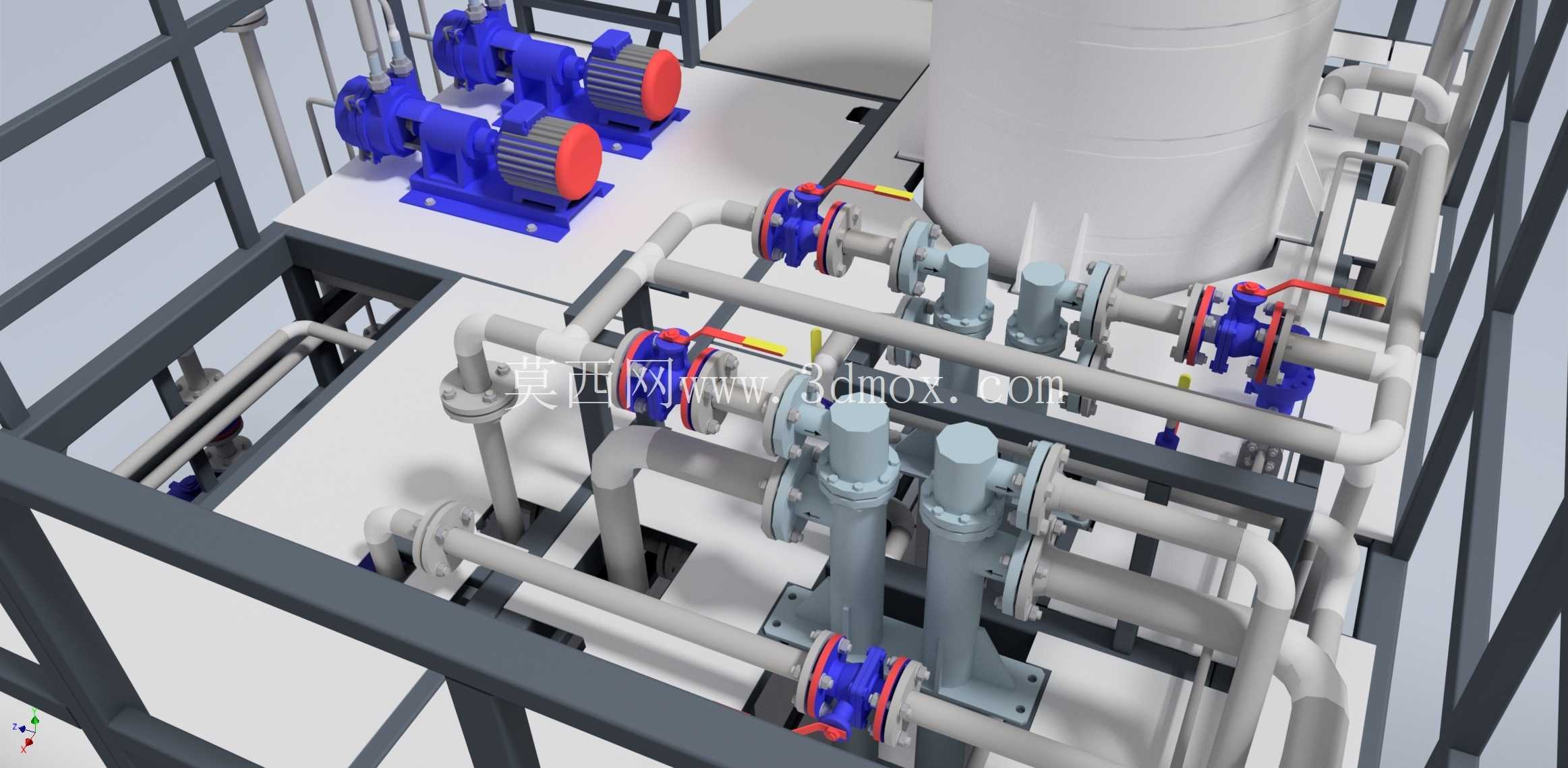

  结构设计上,设备下部为密集的工艺管线和阀组区,泵、过滤器、仪表接口、手动阀门及蓝色执行元件沿框架立柱分层排布,管路走向尽量短直,减少不必要的弯头和死角。竖向管道承担设备上下层之间的介质输送与真空连接,法兰和接头位置预留了拆装空间,便于后期更换密封件、检修阀件或清理过滤器。框架外侧保留操作通道,关键阀门布置在人员可达高度,避免运行中需要跨越管线操作。

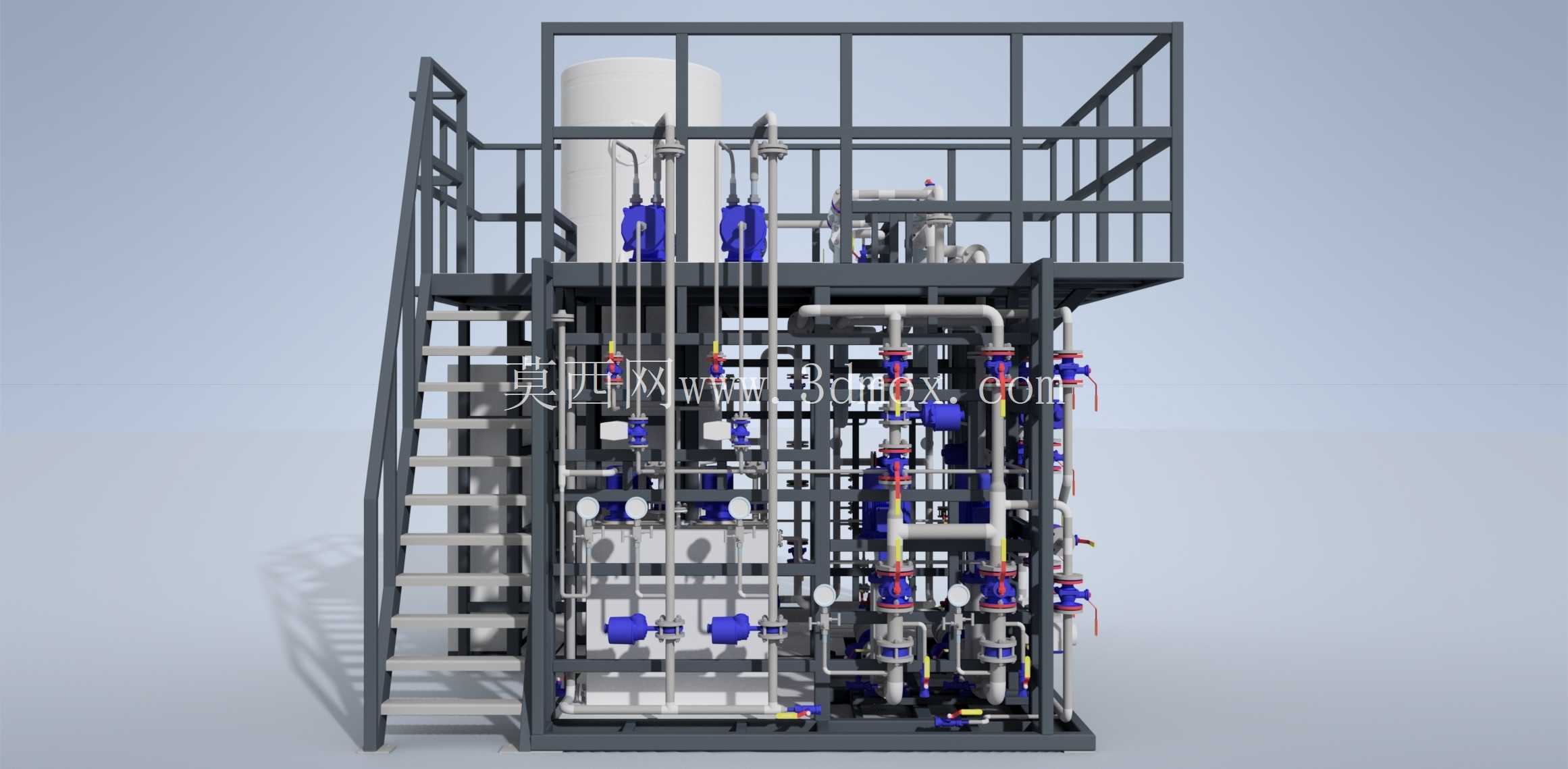

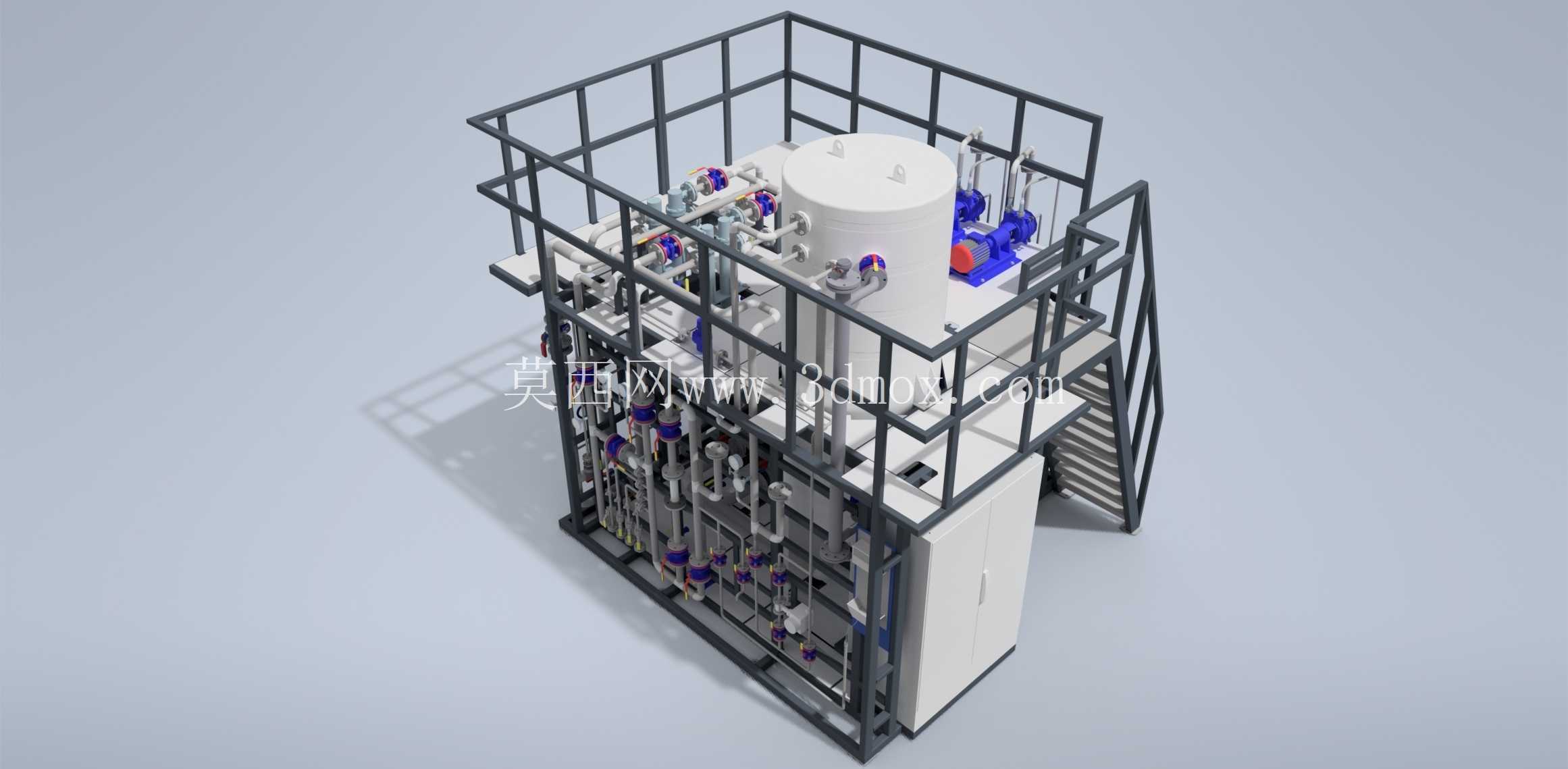

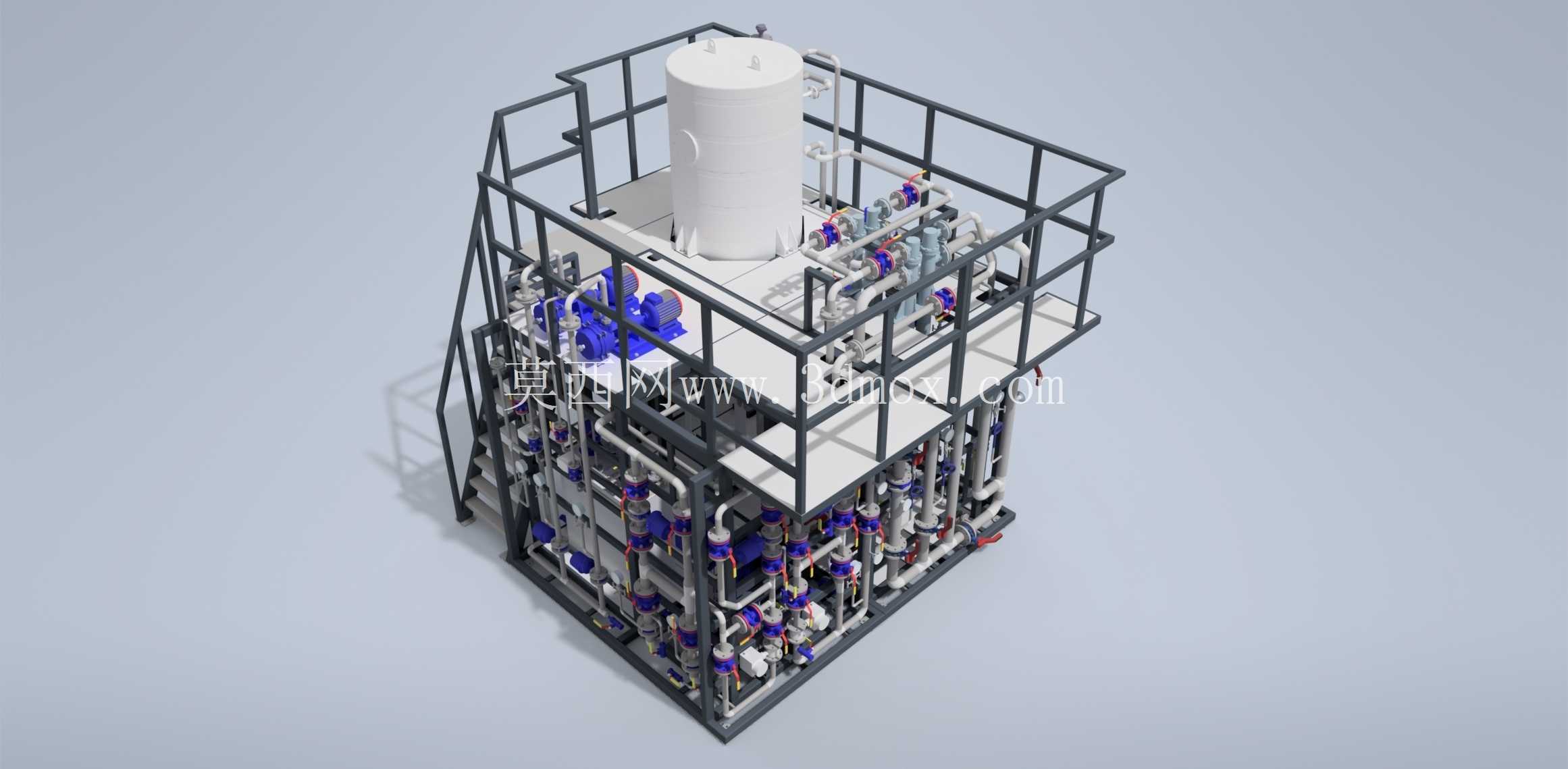

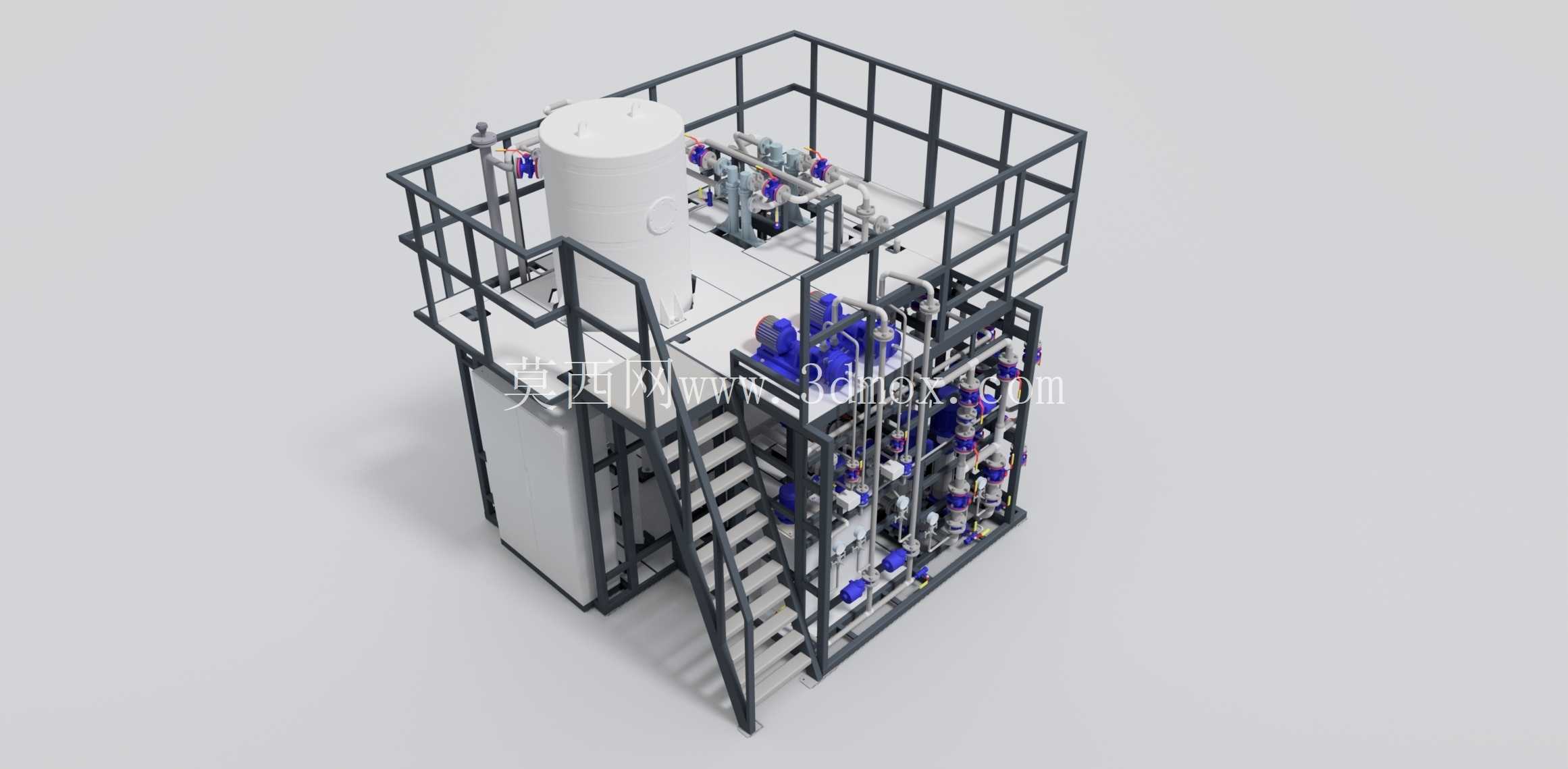

  上部平台围绕真空罐体和分离部件设置,四周由方钢护栏围成检修区域,爬梯从地面斜向接入平台,踏步宽度和倾角按日常巡检、阀门操作及顶部维护需求考虑。平台高度并非单纯追求立体布置,而是为了给下部气液分离、排液和泵吸入管路创造稳定高差,使液体在重力和负压协同作用下更顺畅地完成分离与回流。顶部护栏、踢脚挡边和平台支撑形成连续防护,减少巡检人员靠近边缘时的坠落风险。

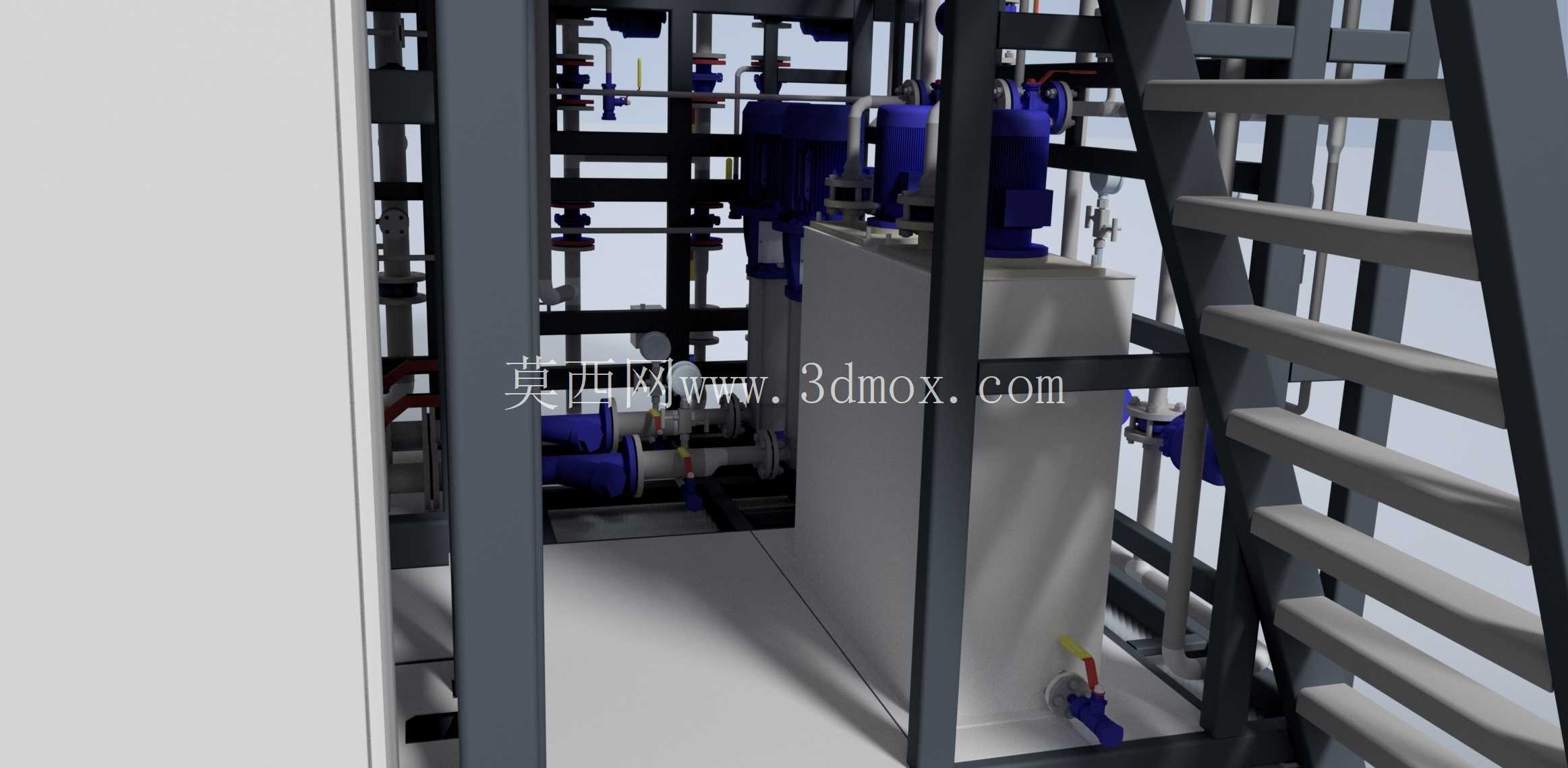

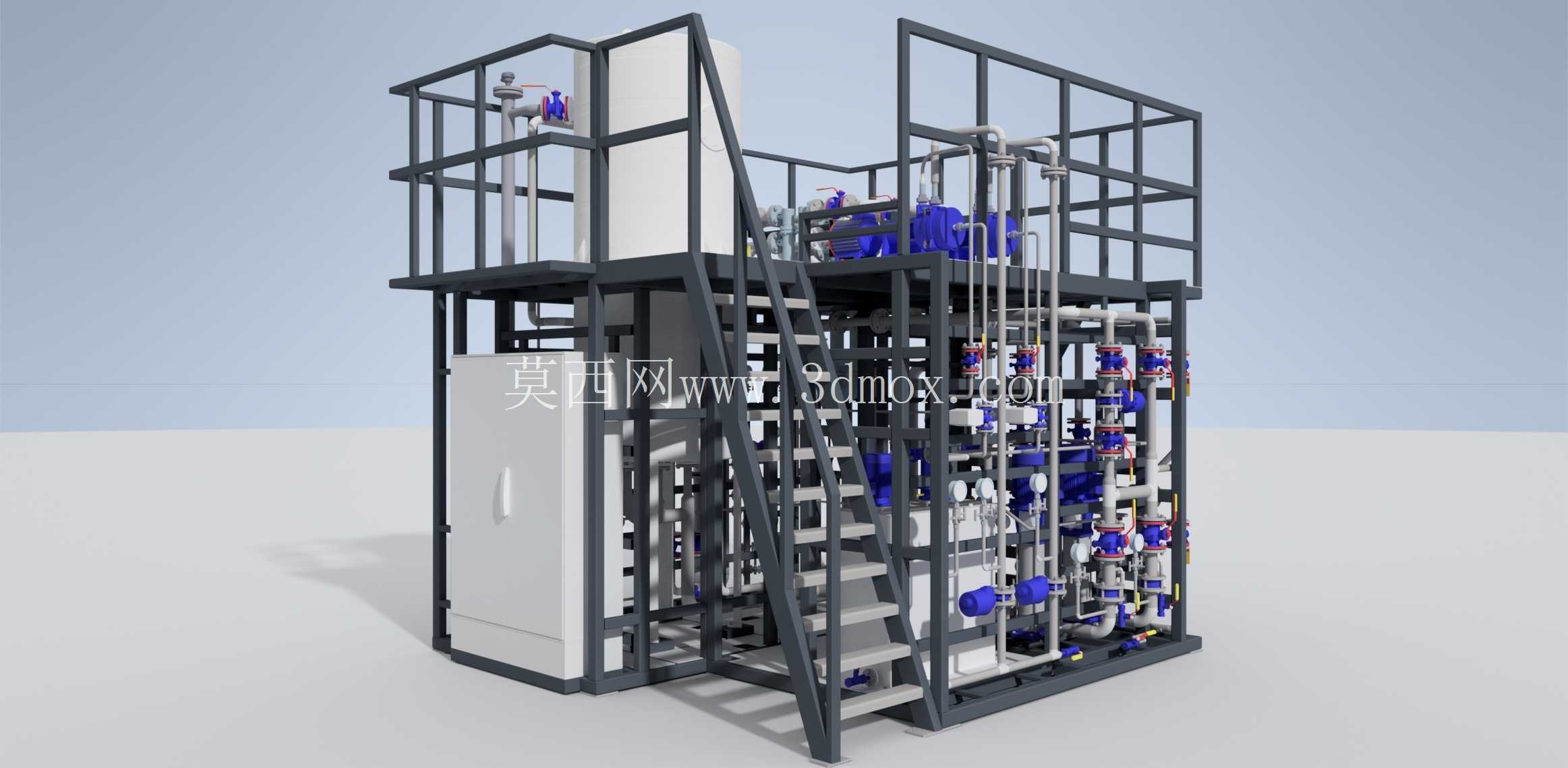

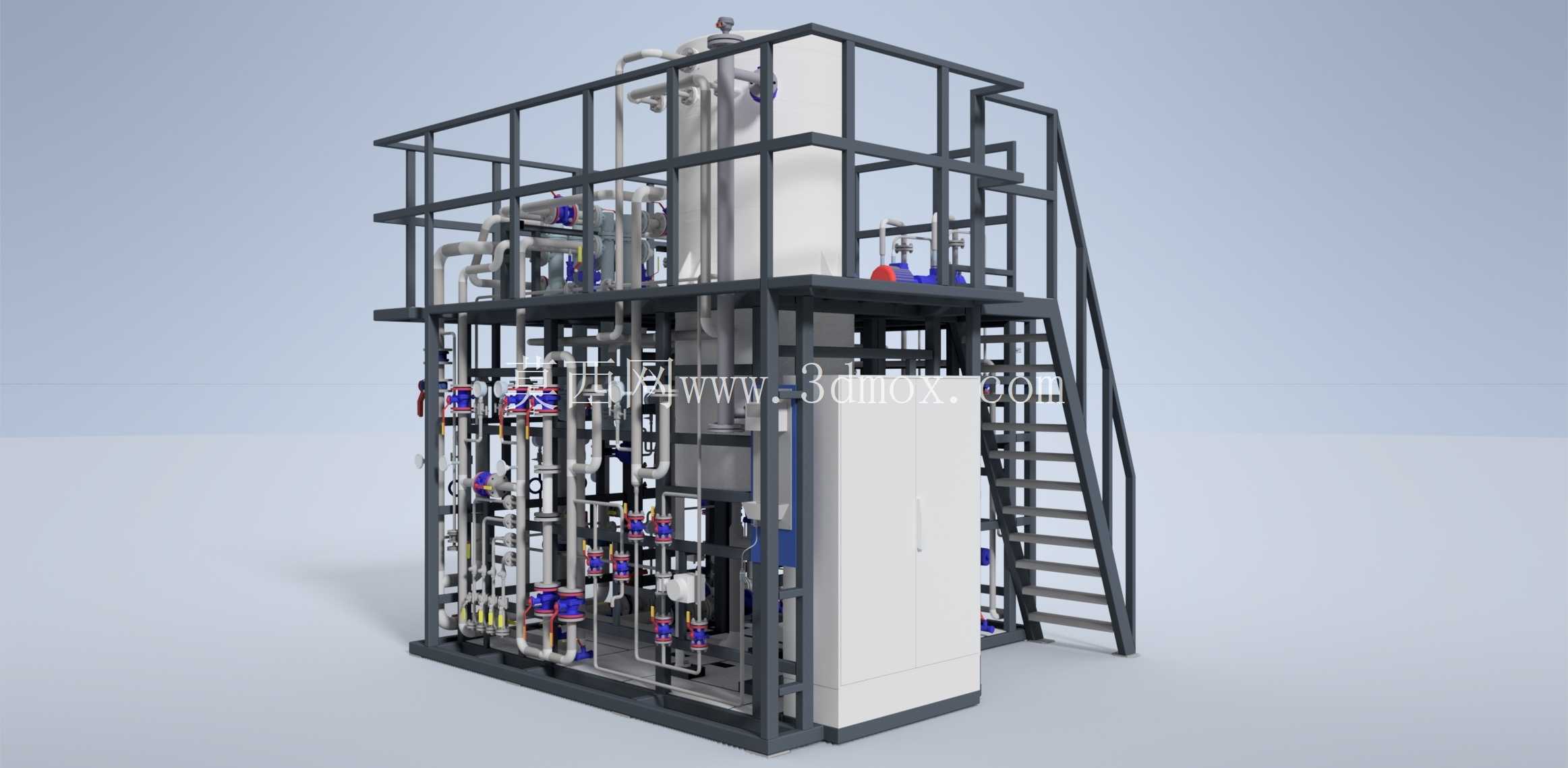

  左侧独立柜体可容纳电气控制、信号采集或动力配电元件,与工艺管道区保持一定分隔,既缩短电机、仪表到控制柜的接线距离,也降低管路渗漏对电气部件的影响。柜体与撬座之间采用刚性连接,运输时整体位移不会拉脱电缆;现场若需防爆、防潮或防尘,可在柜体防护、接线口密封和元件选型上进一步调整。

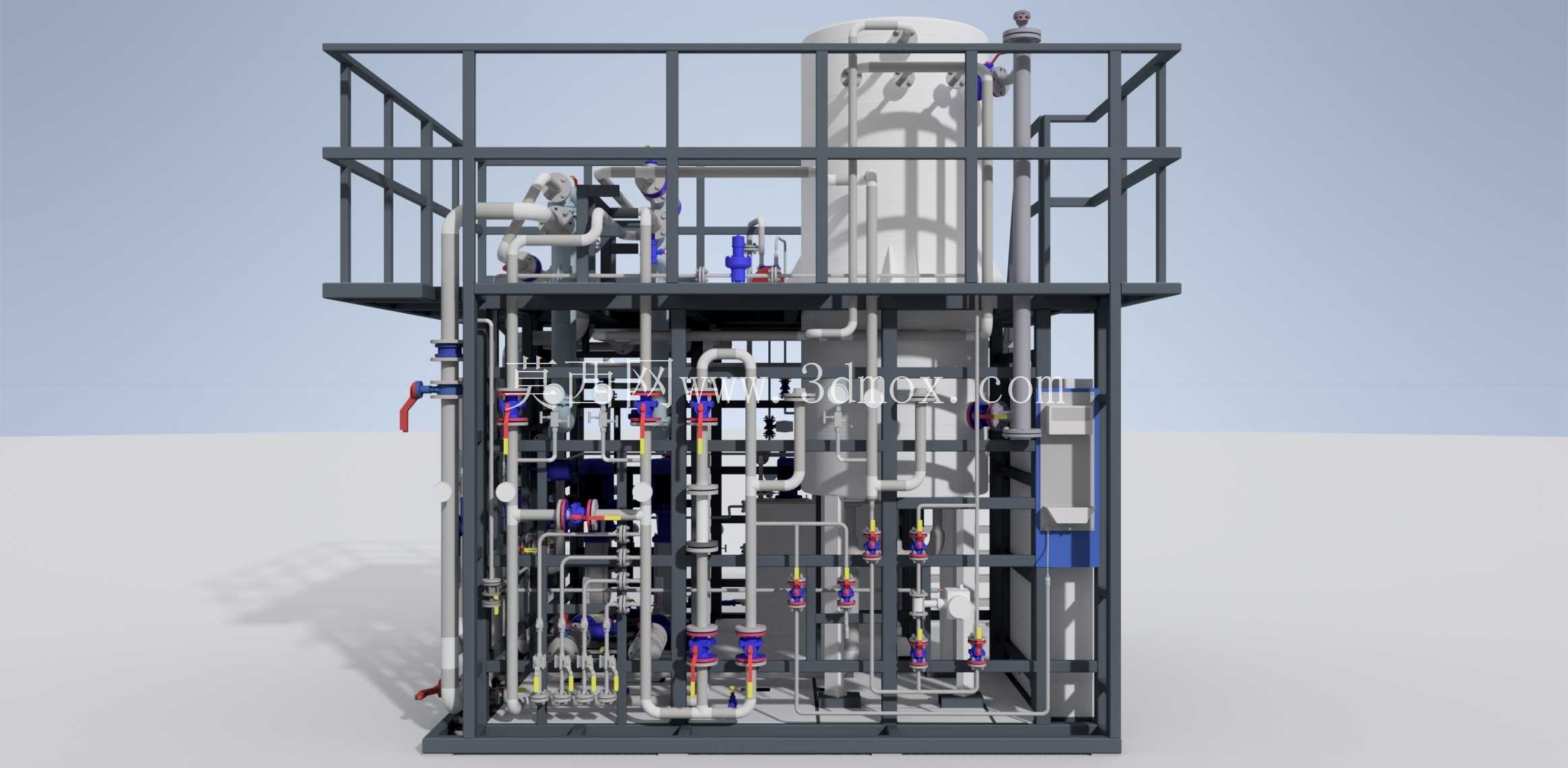

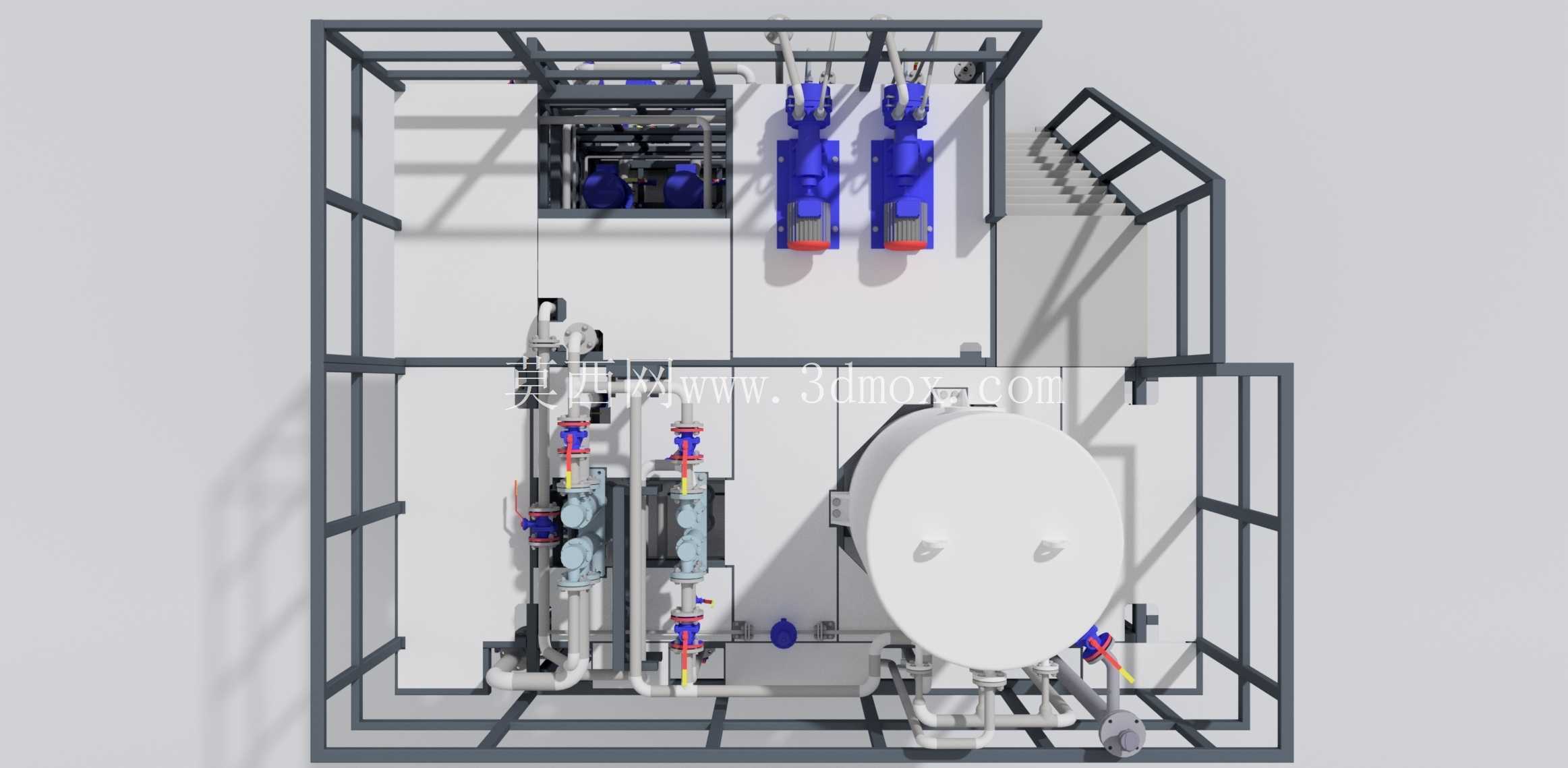

  外形边界方面,整套设备呈现高窄型撬装特征,平面占地相对紧凑,高度方向占用较大。布置时应重点核对上部罐体吊装空间、爬梯展开区域、平台护栏外轮廓以及检修门开启范围,不能只按底座 footprint 预留位置。设备上方需保留真空管、安全阀或仪表的拆装净距,侧面应留出管道法兰拆卸和阀门手轮操作空间,后侧若有并排管线,也要保证人员能够到达压力表、取样口和排污点。

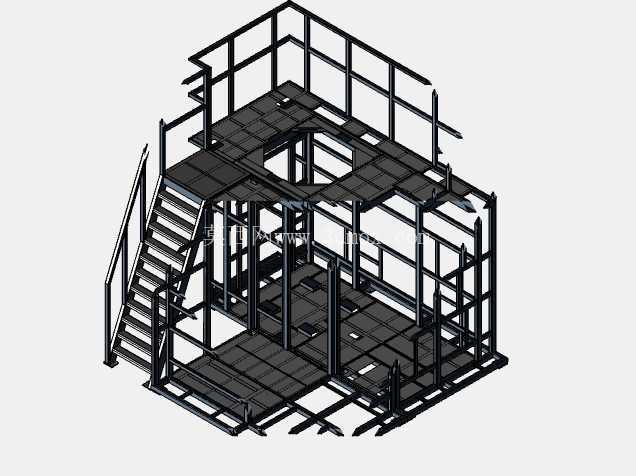

  三维建模时,框架立柱、横梁、平台铺板和爬梯宜按真实型钢规格建立,管路系统则需区分主管、支管、旁通和真空管路,避免把不同功能的管线简化成单一走向。泵组底座的减振垫、法兰螺栓、阀门手轮、执行器、压力表接头和护栏踢脚板虽然属于细节,却直接影响方案评审时的可制造性判断。撬座底部应体现吊装、叉车搬运或地脚固定所需的结构位置,使模型既能展示工艺流程,也能服务于现场布置和安装干涉检查。

  在选型配合阶段,该模型可用于核对设备与厂房层高、管廊走向、加药装置、过滤设备及泵组之间的空间关系。通过完整呈现平台、爬梯、柜体、罐体和阀组,设计人员能够提前发现操作面过窄、顶部检修不足、管道交叉碰撞等问题,从而在制造前调整框架跨度、阀组高度和管路坡度,提高成套设备出厂后的安装效率与运行可达性。
