2020系列工业铝型材及配套连接紧固件

　　这套2020系列挤压铝型材及配套配件，是面向轻型自动化机架、桌面工装台、检测工位护罩、小型设备外框搭建场景开发的标准化结构套件，整套型材截面槽口统一沿用20系列欧标铝型材的槽宽规范，所有配套连接件均匹配对应槽道尺寸，不需要在型材主体上额外二次钻孔攻丝，仅靠槽内预装紧固件即可完成整架的拼接锁固，在小批量非标设备开发、实验室试验台架、3D打印设备外框、电子产线轻型工位的搭建中应用十分广泛。

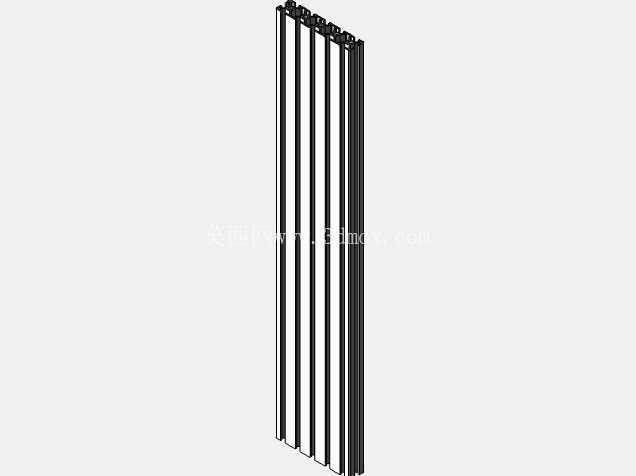

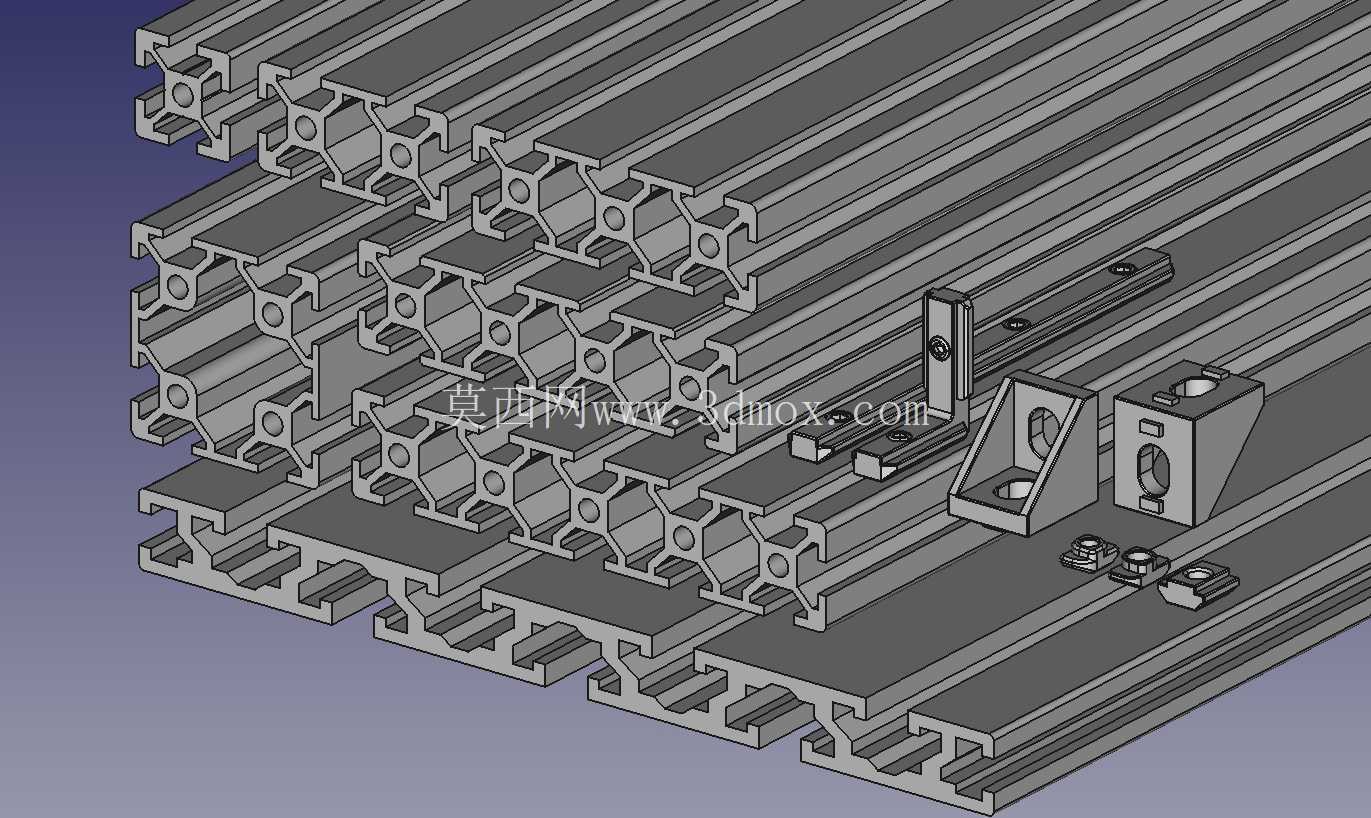

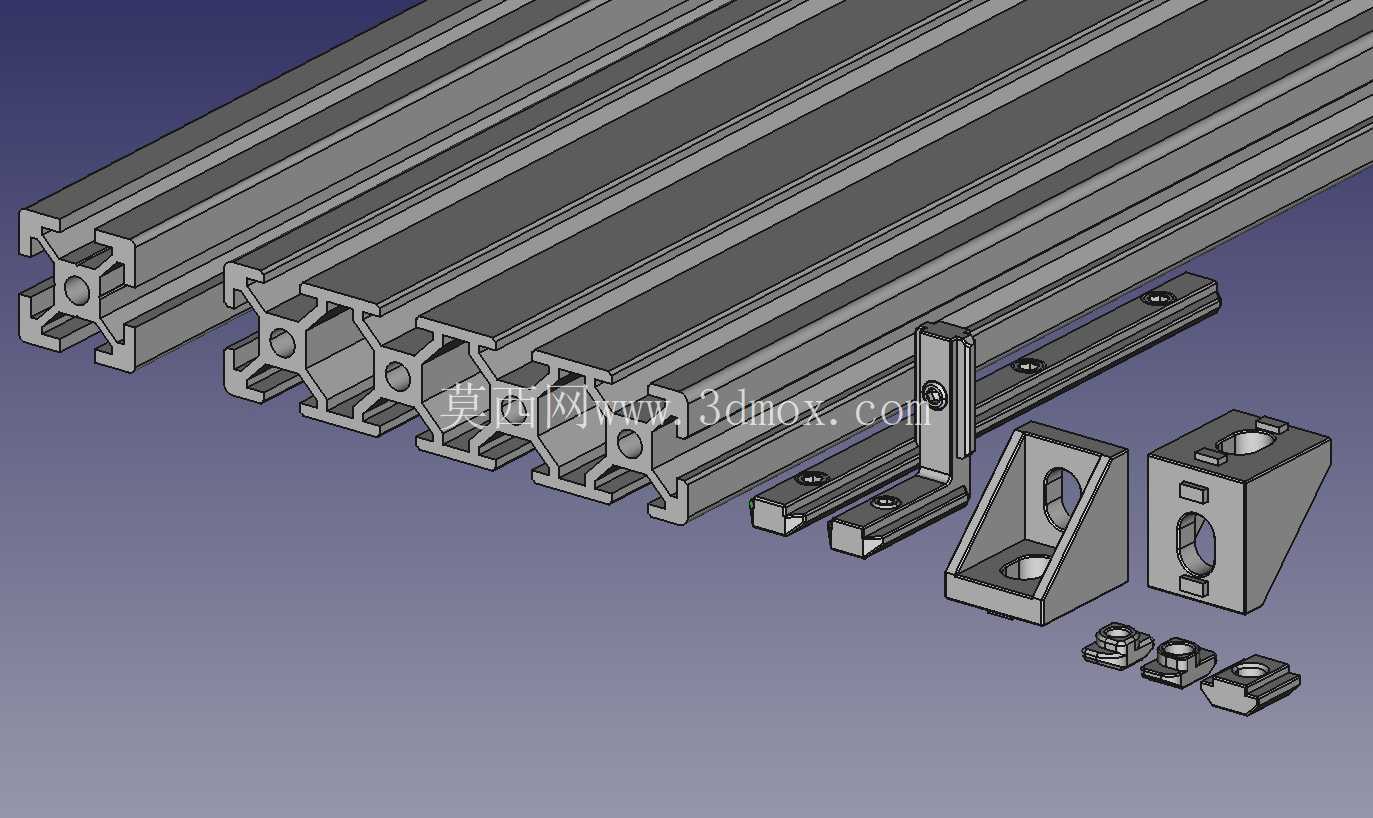

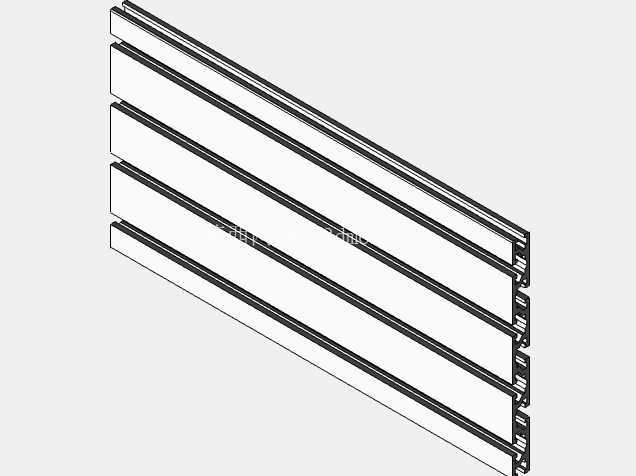

　　整套套件覆盖的型材截面规格包含20×20mm、20×40mm、20×60mm、20×80mm、20×100mm、40×40mm以及18×30mm多款常用规格，不同截面的型材槽口位置、槽道深度、壁厚参数完全统一，设计选型时可以根据机架不同位置的受力需求灵活搭配：比如设备外框的竖向承重立柱，可选用截面更大的40×40或者20×100规格，承担整机台面与搭载工件的竖向载荷；台面侧边的防护栏、走线槽安装边、轻载传感器安装支臂，则可以选用20×20或者18×30的小截面型材，在满足结构刚性要求的前提下尽可能控制整架自重与材料成本。所有型材的端面切割公差控制在常规工业锯切精度范围内，拼接时端面贴合间隙可以控制在0.2mm以内，不需要额外铣削端面即可完成直角对接。

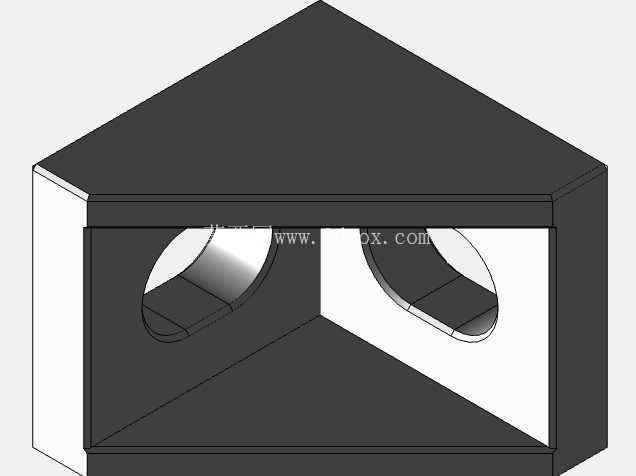

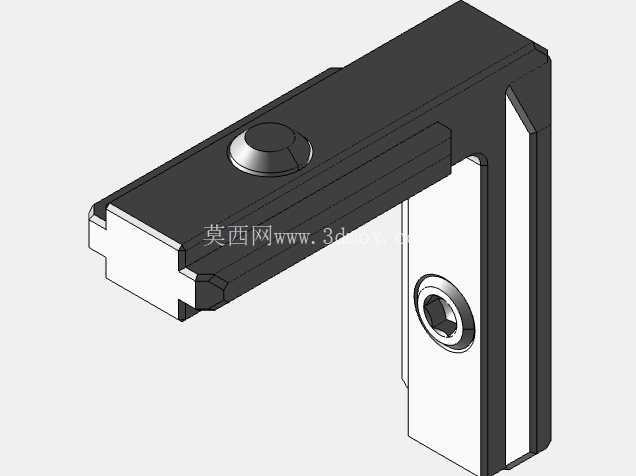

　　配套的连接组件覆盖了机架搭建最常用的几类连接形式：双向内角支架用于两根型材垂直交汇的内角位置，支架的两个贴合面分别贴紧两根型材的侧壁，预装螺丝从支架沉孔穿入后，和预先滑入型材槽道的T型螺母咬合锁固，锁固后两根型材的相对位置完全固定，不会出现横向窜动，这类角件一般用在机架底部四角、台面支撑梁和立柱的交接位置，承担主要的剪切载荷。内部直连接器用于两根同规格型材的轴向对接，连接件整体嵌入两根型材对接端的中心槽腔内，两侧锁丝分别顶紧两侧型材的槽壁，对接后两根型材的外表面完全齐平，不会在拼接位置出现突出的连接结构，适合用于需要通长布置导轨、安装平板的长梁场景，避免外接角件占用型材外侧的安装空间。

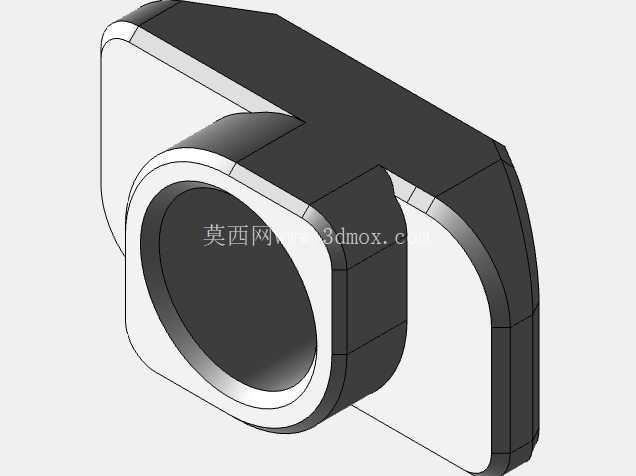

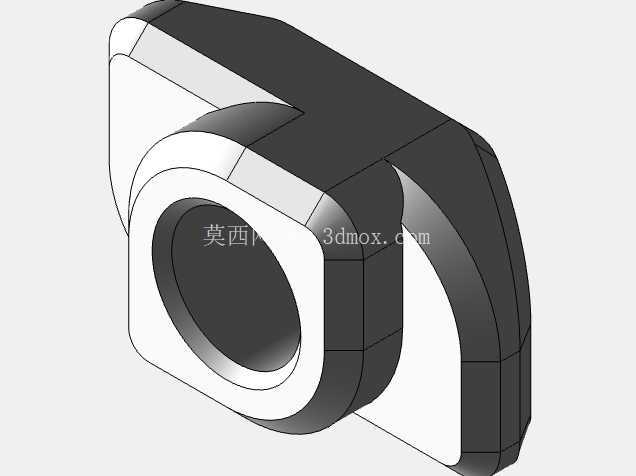

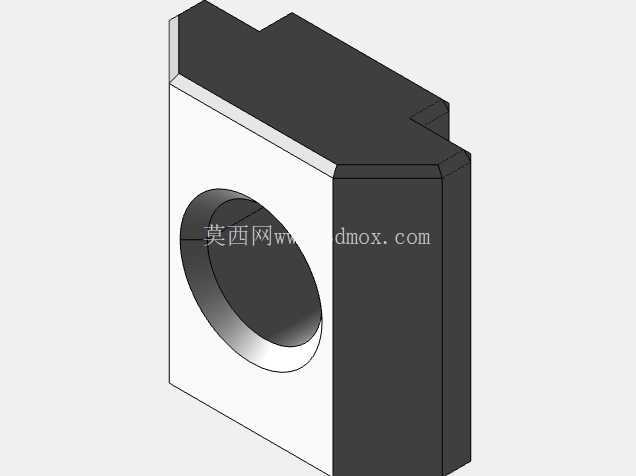

　　槽内紧固件包含M4规格的放大款预置螺母、M5嵌入式T型螺母以及M5块式T型螺母三类，适配不同的锁固受力需求：M4紧固件多用于固定轻型传感器、走线扎带、薄型面板这类载荷较小的附件，螺母滑入槽道后可以沿槽长任意调整位置，调整到目标点位后拧紧螺丝即可锁死；M5规格的T型螺母则用于固定导轨、气缸安装座、重载工作台板这类需要更大预紧力的部件，块式螺母的接触面积更大，拧紧后和型材槽道的内壁贴合更充分，抗滑移能力更强，在设备运行产生振动的工况下也不会出现螺母松动移位的问题。

　　从建模实现的角度，整套模型完全按照挤压成型的工艺特征构建，型材截面的所有加强筋、槽口倒角、内腔镂空结构都和实际量产挤压型材的截面轮廓一致，没有出现工艺无法成型的尖锐内角或者壁厚突变结构：型材所有内角都预留了挤压工艺要求的过渡圆角，壁厚分布均匀，既保证了截面的抗弯抗扭刚性，也避免了挤压生产时出现金属流动不均、型材变形的问题。配套的角件、螺母、连接件的外形尺寸、安装孔位、沉孔深度都完全和型材槽道匹配，在三维装配环境中可以直接模拟真实的装配流程：先将T型螺母从型材端面的槽口滑入槽道，滑动到预设安装位置后，将角件或者待固定的附件孔位和螺母螺纹孔对齐，穿入螺丝拧紧即可完成装配，整个装配过程不需要额外做特征修改，干涉检查时可以直接验证不同配件的安装间隙，比如槽道内螺母滑动时和槽壁的间隙、角件贴合面和型材侧壁的贴合度、螺丝拧紧后螺帽是否突出型材表面，这些细节都可以在装配环境中直接核验。

　　在实际机架设计时，这套型材的安装边界非常清晰：所有型材的外侧槽面都可以作为安装基准，外接功能部件时不需要额外焊接或者焊接后再加工，只需要在对应附件上开通孔，用槽内T型螺母锁固即可，后期产线调整工位布局、增减传感器或者防护门时，只需要松开对应位置的螺丝，滑动螺母调整安装位置，不需要切割破坏原有型材框架，复用性远高于焊接钢管机架。针对需要安装透明防护板、铝塑板面板的场景，还可以直接利用型材的槽道嵌入板材，板材边缘插入槽道后用密封条压紧，不需要额外做压框，大幅减少了护罩制作的零件数量。
