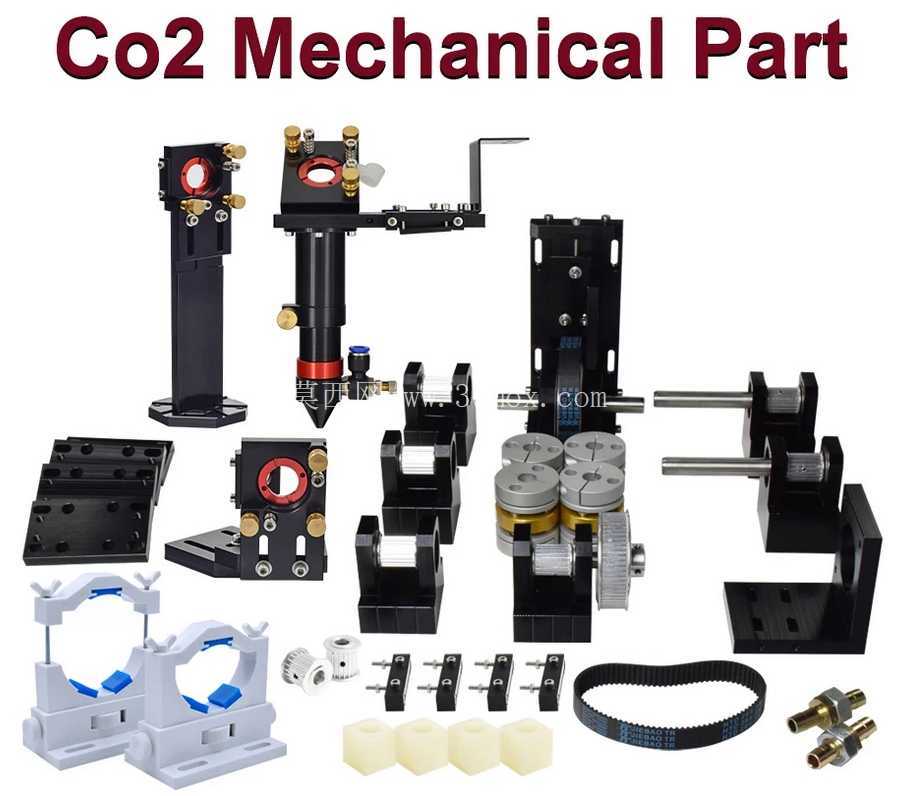

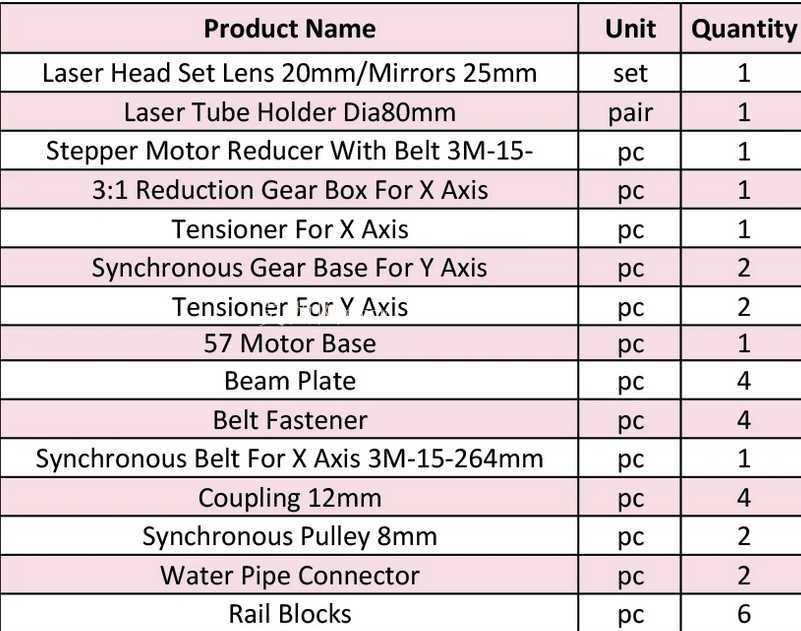

这套三维结构围绕中小幅面CO2激光切割设备的运动与光路执行端展开,覆盖激光头升降座、反射镜安装架、光路转折支座、X/Y轴张紧轮组、同步带传动组件、型材夹持座以及管接头等成套零件,适合搭建4英尺×8英尺量级的平板激光加工平台。实际产线中,这类结构多用于亚克力、木板、皮革、布料、薄非金属板材的裁切与雕刻,也可在广告标识、工艺礼品、包装打样等场景承担连续走刀任务。

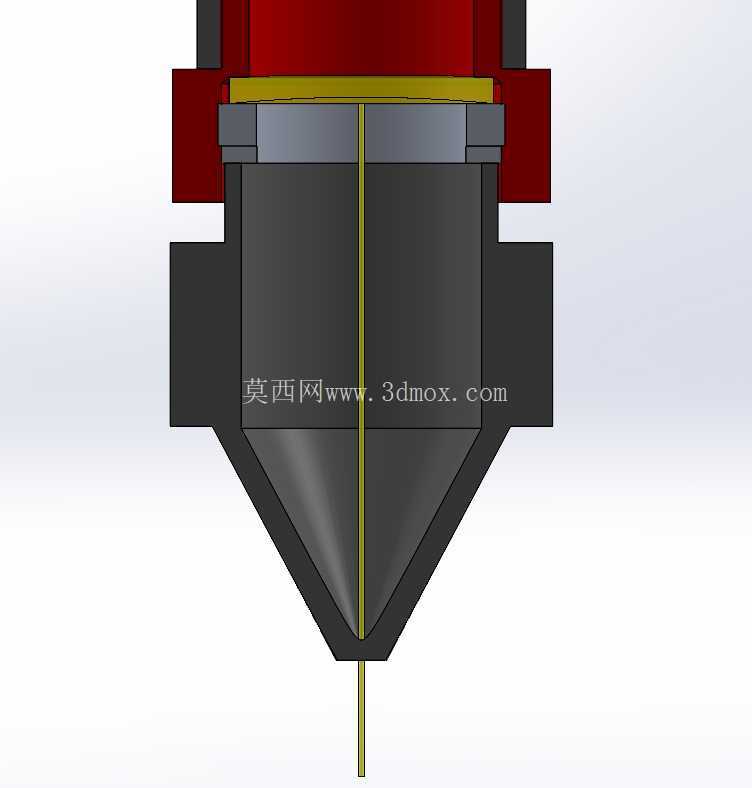

从光路布置看,CO2激光器输出的不可见光束需要经过多片反射镜转折后进入聚焦切割头。模型中反射镜座采用可调式安装思路,镜架预留调节螺钉与锁紧位置,装配时可通过微量俯仰、偏摆修正光路偏差,使光束在工作台不同行程位置都能准确落入聚焦镜中心。激光头部分集成聚焦筒、喷嘴、气路接口与升降调节结构,加工时辅助气体经接头流向喷嘴,既吹除切缝处烟尘,也降低镜片附近污染概率。黑色阳极氧化金属件在光路附近使用较多,一方面抑制杂散光反射,另一方面兼顾散热与刚性。

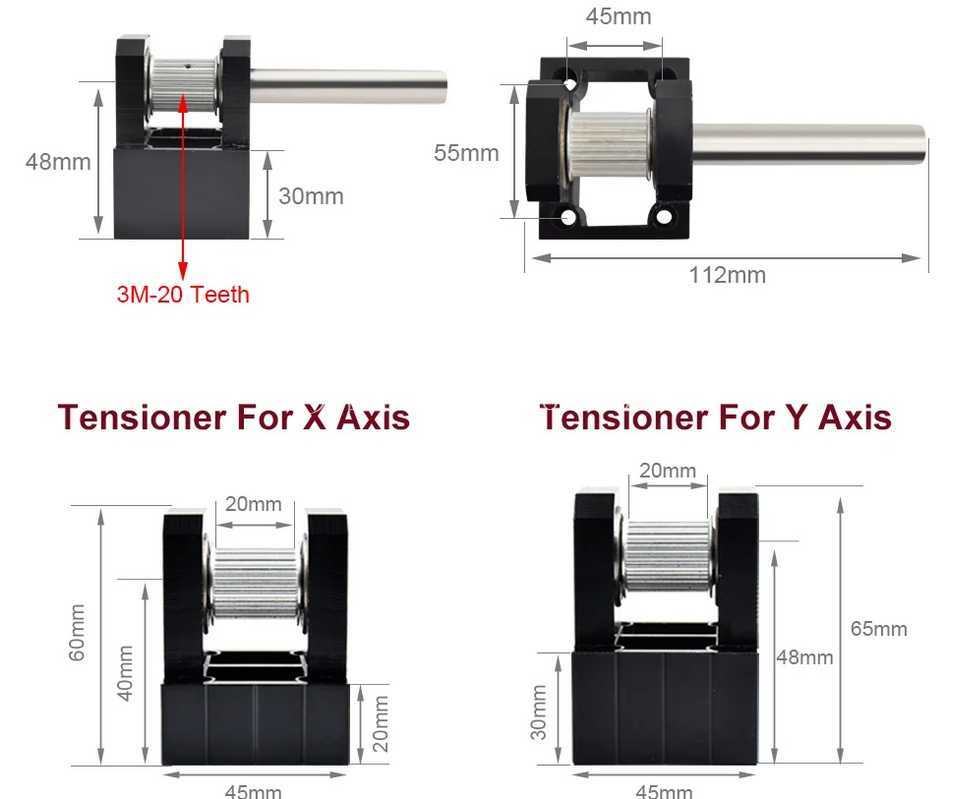

运动端的设计重点在于轻量、同轴和可张紧。同步轮、惰轮、带夹和轴承支座共同构成X、Y方向的带传动方案;轮组槽型与同步带齿形匹配,带轮通过紧定螺钉或夹持方式与轴连接,保证高速往复运动中不打滑。图中多组滑轮支架用于改变同步带走线方向并维持包角,支架上的长槽或调节位可在装配后调整皮带预紧力,避免过紧增加电机负载,也防止过松导致定位滞后。横梁侧的滑块连接板与铝型材夹持件负责把执行部件固定到直线运动系统上,安装孔位留出了一定容错空间,便于现场校正平行度。

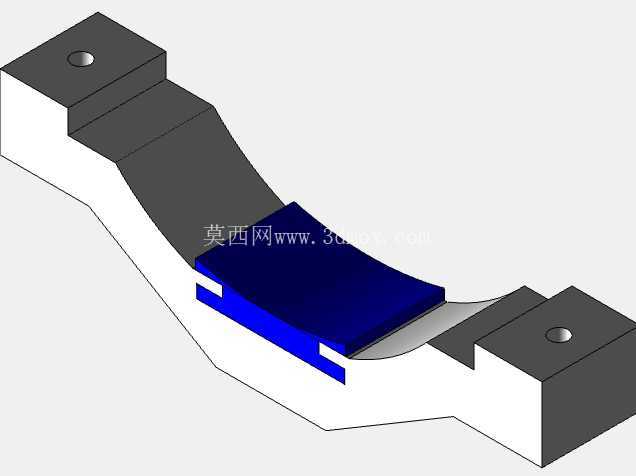

结构件外形以板件、立板、折弯支架和方块座为主,边界尺寸服务于标准型材与常用光轴、导轨的装配。激光头竖直座需要保证喷嘴轴线与加工平面垂直,反射镜支架则要在镜室保护、调节行程和拆装空间之间平衡;白色打印或非金属件多用于线束固定、管夹、辅助支撑等低载荷位置,可减少加工成本并加快样机迭代。皮带、接头、紧固件等标准件在模型中一并表达,能够帮助设计人员检查干涉、规划走线和确认维护开口。
建模时应特别关注几个工程细节:一是光路中心高必须与反射镜、激光头入口保持一致,任何支座高度误差都会在长行程末端放大;二是运动件质量应尽量靠近导轨或横梁受力中心,降低悬臂带来的振动;三是同步带路径要避免急弯和与钣金边缘摩擦,张紧后需复测轴端跳动;四是气路接头方向不能占用镜片拆装空间,维护时应能不拆卸主体即可清洁反射镜和更换喷嘴。整体来看,这套组件把CO2设备中最容易影响切割精度的光路校准、皮带传动和端部安装集中表达,适合作为专用激光切割机改型、非标工作台搭建以及运动机构教学验证的结构参考。
