600x500mm龙门式二极管激光雕刻切割机

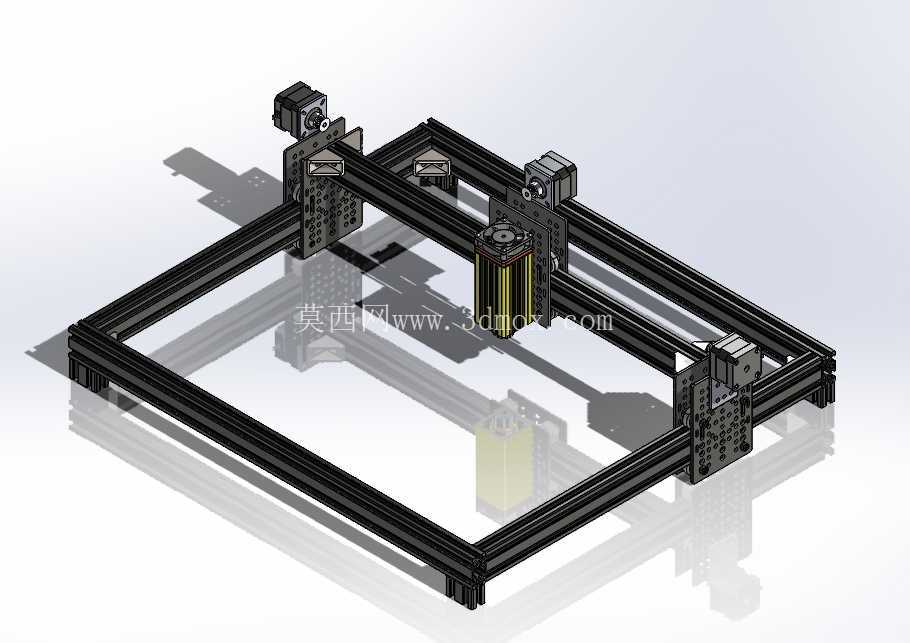

　　这套龙门式激光加工设备的有效加工幅面设定为600mm×500mm，属于桌面级小型数控加工装备，整体框架全部采用2040工业铝型材搭建，型材槽口配合内置T型螺母完成各部件的锁附，无需额外焊接工序，装配后框架平面度可通过型材端面的连接块进行微调，能满足薄材加工对工作台面平整度的要求。设备采用经典的XY双轴龙门运动布局，Y轴两根平行导轨分别布置在框架前后两侧的铝型材梁上，X轴横梁跨接在Y轴两个滑动座之间，激光加工头挂载在X轴的移动滑台上，这种布局下运动部件的重量集中在横梁与滑台部分，整机底座不需要承受额外的运动冲击，框架受力均匀，长时间运行后型材不易产生形变。

　　从实际加工场景来看，这类设备主要面向非金属薄材的打标、雕刻与浅切割作业，常见应用包括亚克力板图案雕刻、木板切割下料、皮革面料雕花、纸张卡纸镂空、塑胶外壳表面打标等工序，在广告制作、手工创客、教学实训、小批量定制加工场景中使用频率较高。二极管激光模组的输出特性适配低厚度材料的连续加工，相比CO2激光设备，二极管模组体积更小、供电接线更简单，不需要配套光路校准部件，日常维护仅需清洁镜头保护片即可，对桌面作业环境的适配性更强。

　　传动部分的设计选型围绕低成本、易装配的思路展开，两个运动轴均采用NEMA17步进电机作为动力源，配合同步带轮与同步带完成动力传递，同步带张紧结构直接集成在电机安装座上，通过腰型孔调整电机位置即可改变皮带张紧度，装配时不需要额外制作张紧轮部件。运动导向部分依托铝型材槽口安装的直线光轴或者型材自带的导向槽配合滑轮组件，滑座移动过程中的阻尼均匀，步进电机搭配常用的开源数控控制板即可完成插补运动，脉冲当量匹配常规16细分驱动设置，重复定位精度可以满足薄材雕刻的工艺要求。

　　激光模组的安装板设计为通用龙门板结构，板上预留了不同规格激光模组的安装孔位，既可以固定当前配套的二极管激光头，也可以换装小功率主轴电机改装成小型桌面雕刻机，拓展设备的加工适配范围。整机的电气走线沿铝型材槽内布置，拖链可选配安装在X轴与Y轴的运动侧，避免运动过程中线缆反复弯折出现断线故障。框架底部预留了工作台支撑板的安装位，实际使用时可以铺设蜂窝板或者铝制刀条台，支撑待加工材料的同时，让激光穿透材料后不会反射损伤工作台面。

　　安装边界方面，整机框架的外形尺寸略大于有效加工幅面，四周预留了电机、同步带轮的安装空间，放置在常规工作台面上即可使用，不需要额外做地基固定。两侧Y轴的滑动座行程限位位置安装有机械限位块，防止滑台超程脱出导轨，电气部分的限位开关可以直接贴装在铝型材槽内，位置调整灵活。整个结构的所有零部件均可拆解，铝型材部件为标准件，加工件仅为各连接安装板，钣金与机加工工序量少，制造成本可控，同时装配逻辑清晰，结构设计人员可以在此基础上调整型材长度，即可快速衍生出不同加工幅面的同系列激光加工设备，适配不同尺寸材料的加工需求。
