小型台式数控车床整机结构设计

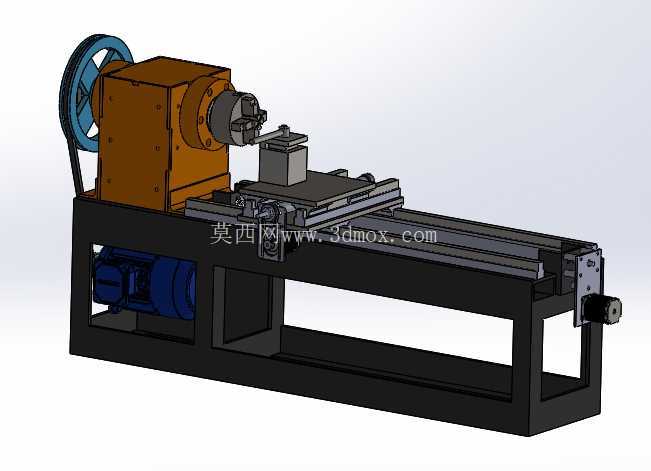

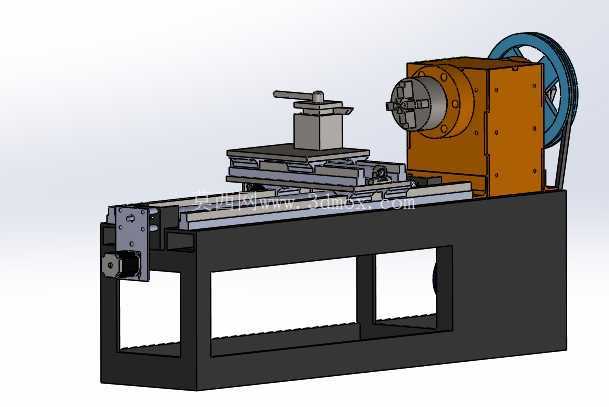

　　这套小型台式数控车床的整机三维结构，面向小尺寸零件的精密车削场景搭建，整体占地轮廓控制在100cm×35cm的紧凑范围内，非常适合教学实训、小微加工工坊、非标零件打样以及个人DIY加工场景使用，不需要大型工业厂房的地基预留，普通工作台或者独立钢制支架上即可完成安装固定。从结构布局来看，整机采用左侧主轴驱动、中部滑移刀架、右侧尾座顶紧的经典卧式车床排布，床身主体为焊接箱型框架结构，框架内部预留了驱动电机、传动带轮以及电气走线的容纳空间，底部开放式的腔体既方便日常维护时拆装传动部件，也能有效承接加工过程中滴落的切削液与金属碎屑，避免污染安装台面。

　　主轴单元布置在床身左端上方，主轴箱采用一体式厚重箱体结构，侧面外露的大直径带轮通过V带和床身腔体内的驱动电机连接，带传动的布局可以缓冲切削过程中的冲击振动，同时通过带轮直径配比实现主轴转速的合理降扭，满足不同材质工件的粗车、精车需求；主轴前端配置三爪自定心卡盘，可直接装夹棒料、盘类零件，卡盘的回转中心线和床身导轨面全程保持平行，从建模阶段就通过同轴度、平行度约束保证了加工基准的一致性。

　　进给系统部分，床身上方铺设两条平行的纵向直线导轨，拖板组件搭载在导轨滑块上，可沿主轴轴线方向完成Z向走刀；拖板上方叠加横向滑台，实现X向的进刀退刀动作，刀架固定在横向滑台的安装面上，可夹持外圆车刀、切断刀、内孔刀等不同刀具，两个方向的进给均预留了丝杠螺母的安装位置，后续可根据自动化需求选配步进电机或者伺服电机驱动，实现数控自动走刀，也可简化为手轮手动进给，适配不同成本定位的改装方案。床身右端设置尾座组件，尾座本体可沿导轨纵向滑移，顶紧轴和主轴同轴，装夹长轴类零件时可以用顶尖顶住工件端面中心孔，抵消切削时的径向抗力，避免长工件挠曲变形；尾座侧面设置锁紧机构，到位后可将本体固定在床身对应位置，防止顶紧过程中出现移位。整机的安装边界设计充分考虑了小型加工场景的限制，整机高度适配常规操作站位，操作人员站在设备前方即可完成装夹工件、更换刀具、调整进给参数的全部动作；床身框架的底部预留了地脚安装孔，既可以直接放置在防震垫上使用，也可以通过膨胀螺栓固定在地面或者重型工作台面上，抑制高速切削时的整机共振。

　　设计过程中对各运动部件的干涉间隙做了完整校验：卡盘回转范围内没有任何突出结构磕碰刀架，拖板全行程移动时不会和主轴箱、尾座发生硬碰撞，皮带传动的安全间隙、电机的散热空间都在建模时预留到位，拆解后每个子装配体——主轴箱组件、卡盘、刀架滑台、尾座、床身机架、驱动电机——都可以独立出工程图，直接用于加工件的出图生产、标准件的选型采购，对于想要搭建小型数控加工设备、理解卧式车床传动与进给逻辑的结构从业者来说，这套完整的整机结构可以直接作为设计参考，省去从零开始排布布局、校验干涉的大量重复工作，也可以在此基础上拓展封闭防护罩、自动排屑、冷却喷淋等附加模块，衍生出不同配置等级的小型车削设备。
