五轴可伸缩低床重型运输拖车结构

　　大件物流运输场景里，常规栏板挂车、标准平板挂车往往受限于货台高度、固定车架长度，无法适配超高、超长、超重的异形工程设备转运需求，可伸缩低床拖车正是针对这类工况开发的专用运输装备。这类拖车的核心应用场景集中在工程机械转场、大型工业构件跨省转运、重型风电配件厂区倒运等领域，比如履带式挖掘机、大型冲压机床床身、风电塔筒分段这类货物，自身高度往往超出普通挂车的限高要求，同时重量分布集中，对货台承载能力、通过性都有极高要求。

　　从实际使用逻辑出发，低床结构的核心价值是降低货台离地高度，常规平板半挂的货台高度普遍在1.4米以上，而低床结构通过调整车桥布置、车架主梁截面设计，能将承载货台的离地高度控制在0.8-1米区间，直接降低整车装货后的总高度，满足道路限高要求，同时降低货物装卸时的吊装高度差，减少重型货物吊装过程中的晃动风险。五轴的车桥布置则是为了分散轴荷，按照公路运输的轴荷限值要求，五轴结构能够承载更高的总重量，避免单轴载荷超标对路面造成损伤，同时适配重载工况下的轮胎接地压力要求，在非铺装路面的工程场地内转场时，也能减少轮胎陷车的概率。

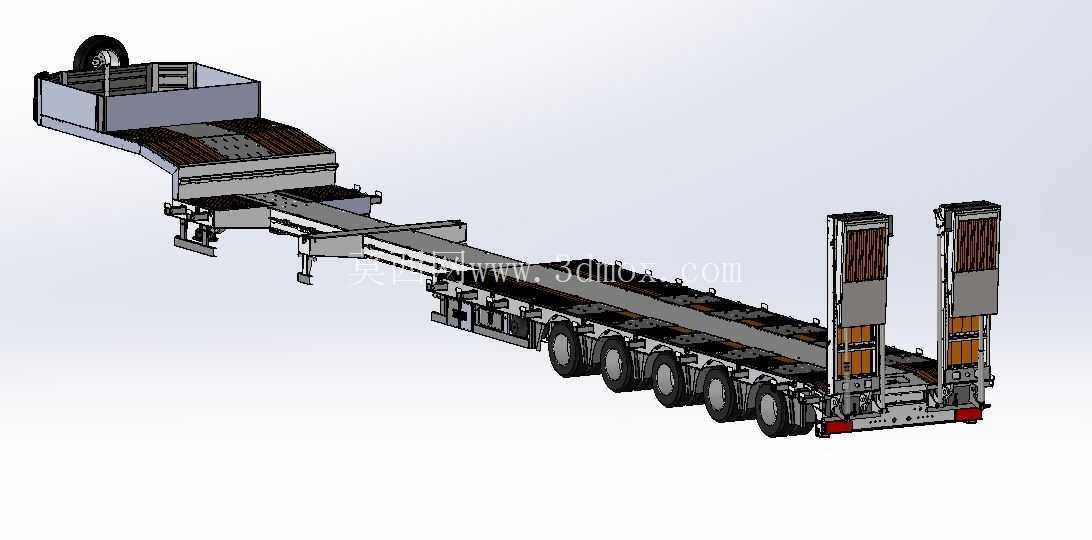

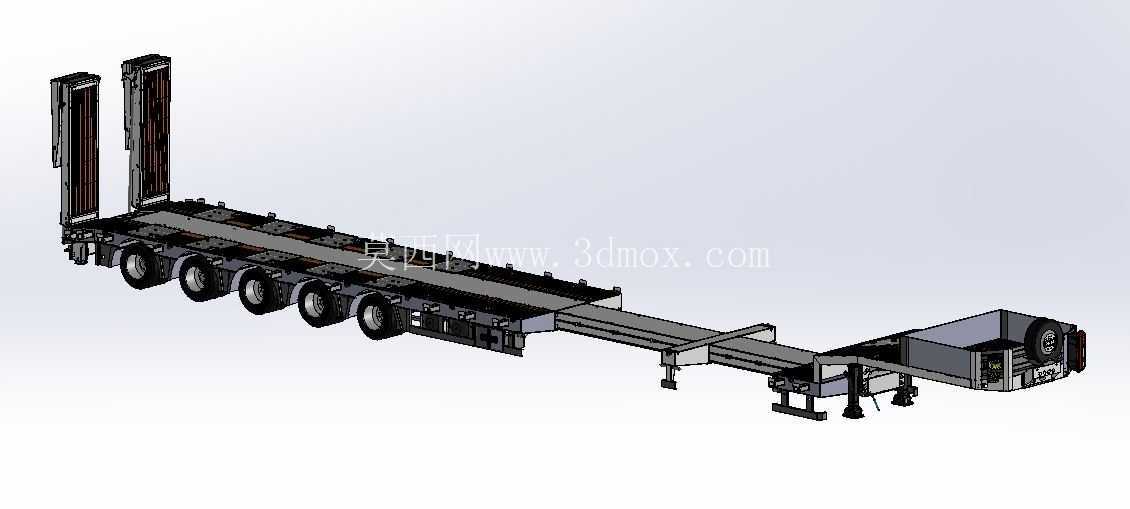

　　可伸缩的车架结构是这款拖车的核心功能设计点，常规固定长度的低床挂车货台长度普遍在12-14米，面对长度超过16米的长条形构件比如长轴类锻件、加长型工程臂架时，就会出现货物悬出过长、轴荷分配失衡的问题。这款拖车的伸缩段采用嵌套式箱型主梁结构，内层主梁与外层主梁之间设置有耐磨滑块与锁止定位结构，伸缩行程可以根据货物长度进行多级调节，伸出后能够将货台有效承载长度延长6-8米，完全覆盖20米以内的超长构件运输需求；当运输常规尺寸重型设备时，可以将伸缩段完全收回，缩短整车总长，提升转弯时的通过性，减少狭窄场地内的转弯半径，避免整车过长导致的市区道路通行受限问题。

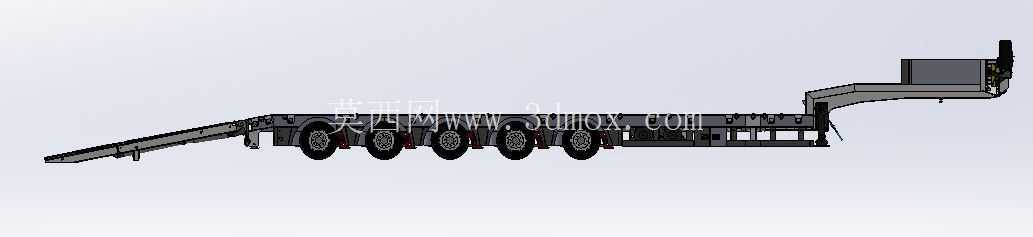

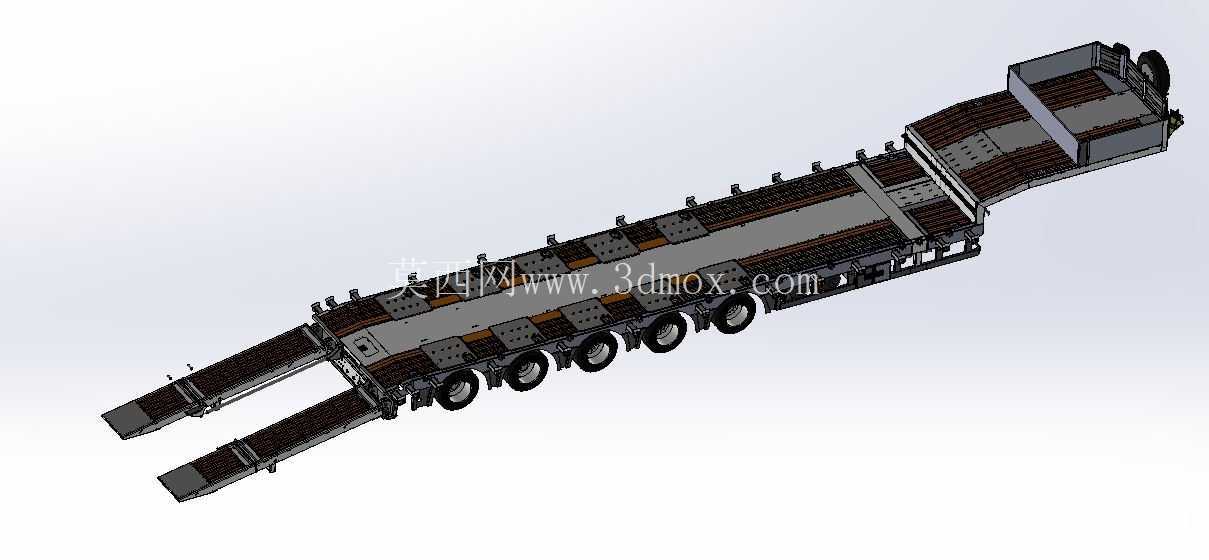

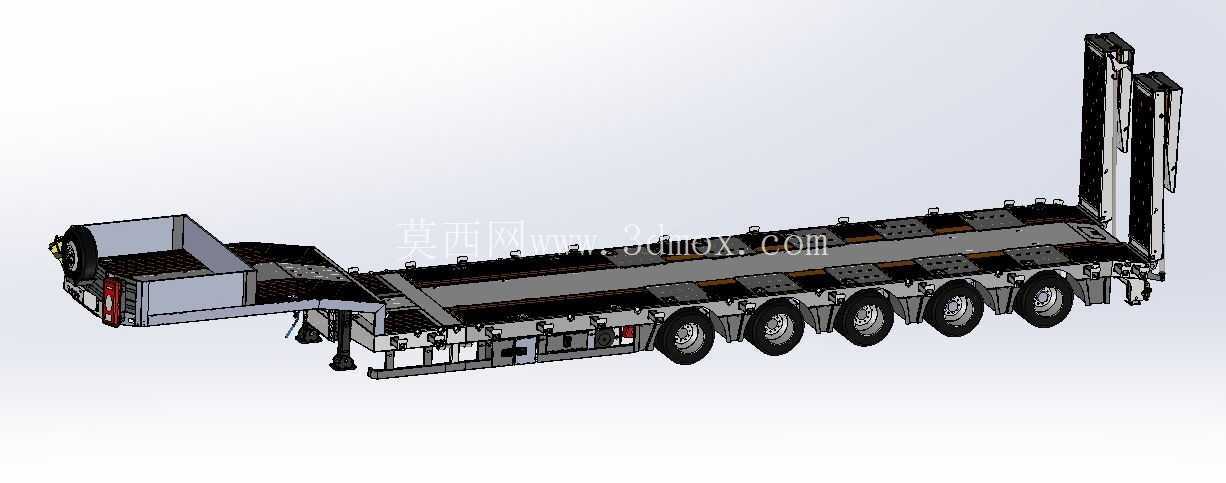

　　从结构设计的细节来看，车架主梁采用变截面箱型焊接结构，在车桥安装位置、牵引销连接位置、伸缩段锁止位置都做了局部加强，加焊了加强筋板与加厚衬板，避免重载工况下的应力集中导致的车架开裂。尾部设置的可翻转爬梯结构，是为了满足履带式工程设备自主上下车的需求，爬梯表面做了防滑齿形结构，爬梯收起后通过锁钩与车架尾部固定，不会在行驶过程中出现晃动脱落的问题。牵引端采用鹅颈式结构，鹅颈部分的高度匹配牵引车头的牵引座高度，鹅颈与低床货台之间的过渡区域做了圆弧过渡处理，避免设备在货台上移动时出现卡滞。

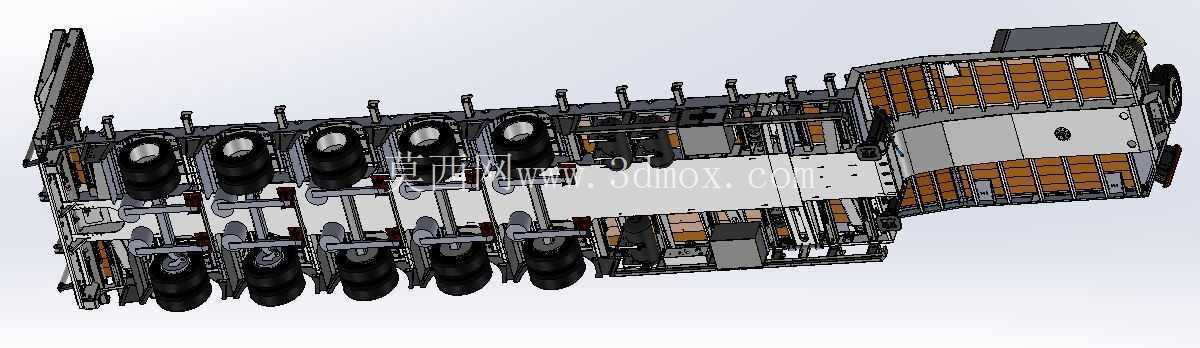

　　设计过程中需要重点考虑安装边界与尺寸配合问题：车桥与车架的连接采用重载型悬挂，每根车桥的钢板弹簧刚度都经过匹配计算，保证重载时各轴的载荷分配均匀，避免单桥过载；轮胎选用重载型钢丝胎，轮辋的安装孔位与车桥轴头的配合公差控制在合理区间，避免高速行驶时的轮胎摆动；伸缩段的锁止销孔采用等间距布置，锁止销与孔的配合采用间隙配合，保证伸缩调节时操作顺畅，同时锁止后不会出现窜动；爬梯的翻转铰接点位置经过反复校核，保证爬梯放下后与地面的夹角不超过15度，避免履带设备上下时出现托底、爬坡角度过大打滑的问题。

　　实际建模过程中，所有的铰接位置、滑动配合位置都严格按照实际装配公差进行搭建，比如伸缩主梁之间的滑块间隙预留了3-5mm的磨损余量，爬梯铰接点的转动副没有添加多余的约束，完全还原实际结构的运动自由度；车桥的转向间隙、悬挂的跳动行程也都按照真实车辆的参数进行还原，能够直接用于后续的运动仿真、载荷校核工作，也能作为同类专用车改型设计的基础参考模型，帮助结构设计人员快速完成同类型产品的方案迭代，减少重复建模的工作量。
