直列六缸铸铝缸盖带机油冷却通道结构

　　在商用车大排量动力总成、非道路工程机械柴油机组以及高性能直列六缸汽油机的开发流程里，缸盖从来不是单纯扣在缸体上方的封盖零件，它同时承担燃烧室密封、配气机构承载、冷却液导流、机油润滑通路布设、进排气道气流组织等多重核心功能，这款带完整机油通道与冷却液通道的直列六缸缸盖三维结构，正是面向整机正向开发阶段做结构校核、工艺评审与周边系统匹配的核心参考数模。

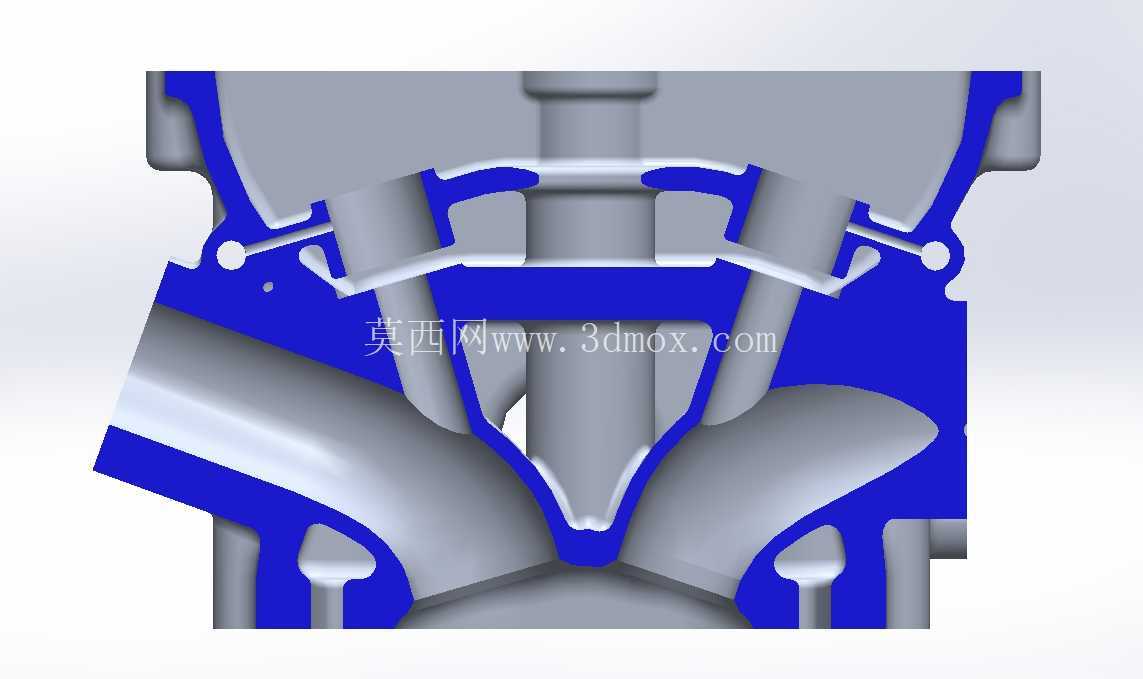

　　从实际装机边界来看，直列六缸机型整机长度远大于直列四缸机型，缸盖沿曲轴轴向依次排布六个气缸对应的进排气接口、凸轮轴安装座与气门导管孔位，数模里完整还原了铸铝基体的全部内腔走向：冷却液通道并非简单在缸盖内部钻通直孔，而是围绕每一个气缸的燃烧室鼻梁区、排气道高温侧做定向导流，让冷却液优先带走气门座圈之间聚集的热负荷，避免局部热点导致缸盖底面翘曲、冲气缸垫；机油通道则沿缸盖长度方向布设主油道分支，一路通向凸轮轴轴承座提供压力润滑，一路为液压挺柱、可变气门正时机构预留供油接口，部分分支还连通缸盖顶部的机油回流腔，让润滑后的机油顺利回流至油底壳，数模中没有设置气门导管实体，也恰好对应开发阶段先完成缸盖基体流道与安装点位校核、再后续压装导管零件的分步建模逻辑。

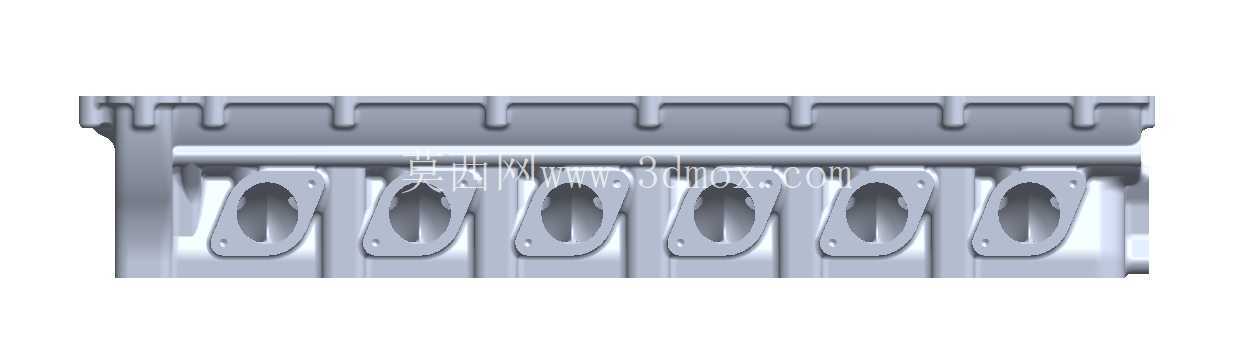

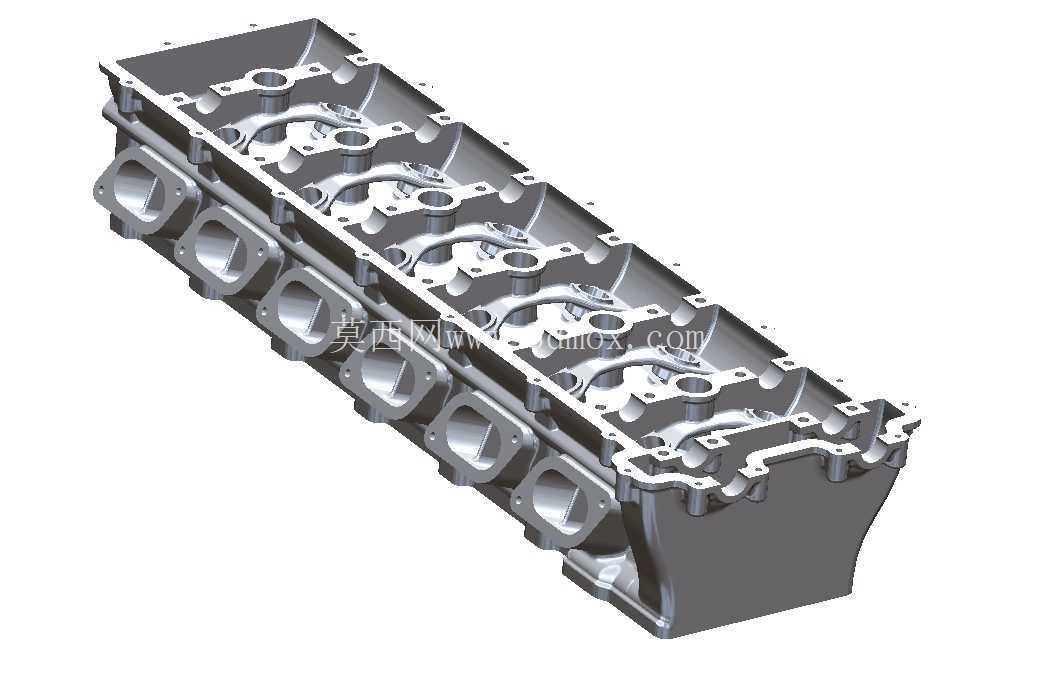

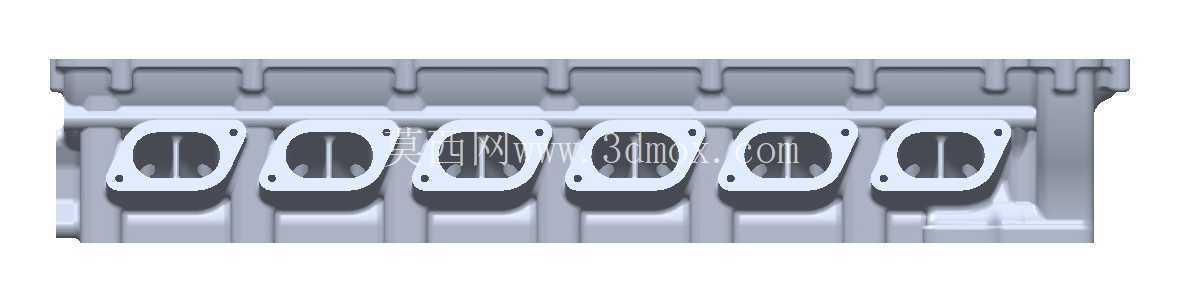

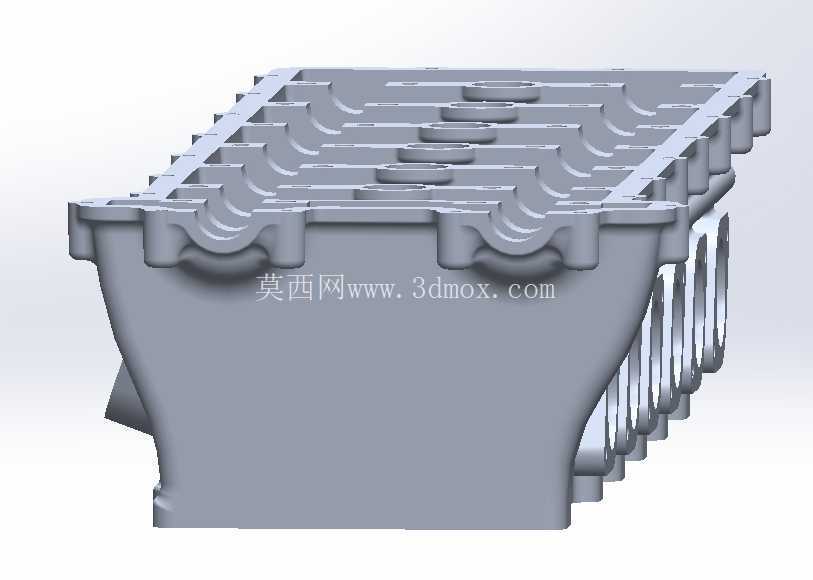

　　做整机布置的时候，工程师首先要核对的就是缸盖两侧的安装接口：进气侧六个进气法兰口沿直线等距排布，对接进气歧管的密封面平面度、螺栓孔位分布都在数模里完整呈现，排气侧对应的排气法兰同样预留了和排气歧管对接的安装凸台，周边的螺栓孔深度、锪平位置都可以直接用来校核歧管垫片的压缩量边界。缸盖顶部的凸轮轴安装座为整体式铸造成型，座孔的同轴度要求沿整个六缸长度方向累积公差控制极严，数模里把每一道轴承盖的结合面、定位销孔、紧固螺栓孔都做了实体还原，在做配气机构运动仿真时，可以直接导入该数模确认凸轮轴旋转过程中和缸盖内壁、油封座的最小间隙，避免运转过程中出现运动干涉。

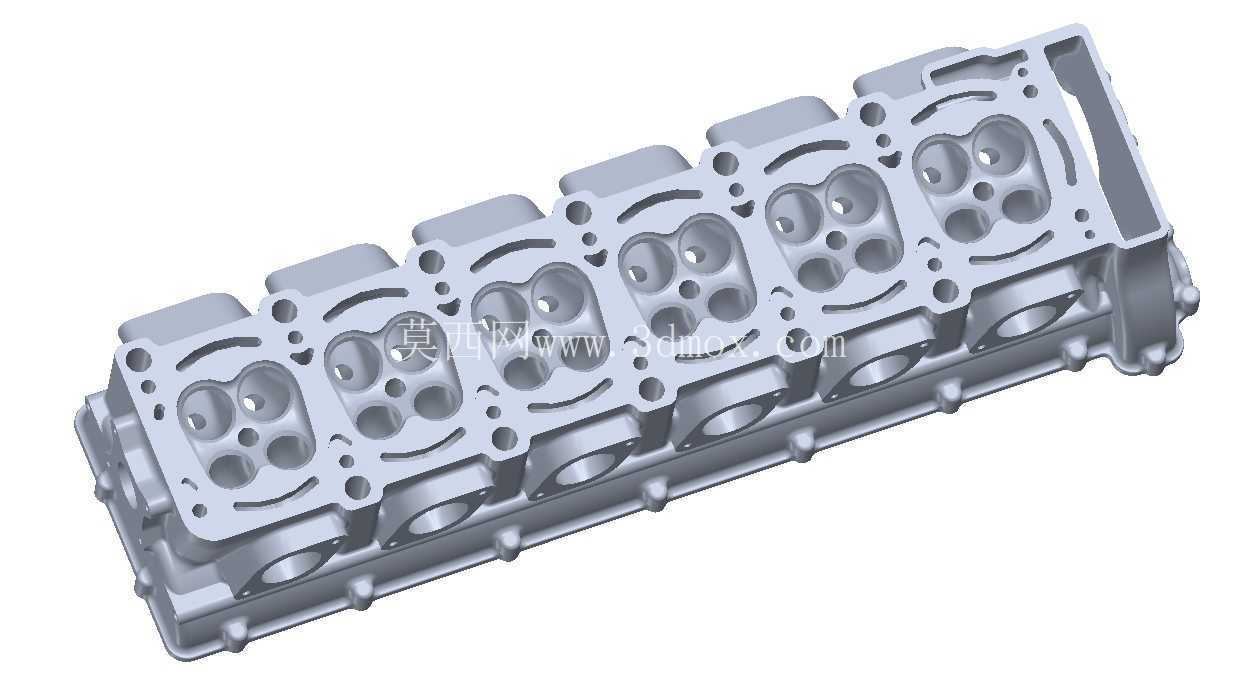

　　材料选用铸铝而非铸铁，核心诉求是降低整机上部质量，把动力总成的重心往下压，同时铸铝的导热效率更高，能快速把燃烧室的热量传递给冷却液，但铝的刚度远低于铸铁，所以缸盖内部设计了大量交错的加强筋：在两缸之间的鼻梁区、螺栓凸台周围、进排气道外壁之间，筋板的走向同时兼顾铸造充型流动性和结构刚度，数模里可以清晰看到这些加强筋并没有随意增加壁厚，而是在螺栓预紧力的传力路径上做加厚，让缸盖螺栓的压紧力均匀分布在气缸垫整个密封带上，不会出现局部压应力过大压溃垫片、局部压力不足导致燃气泄漏的问题。

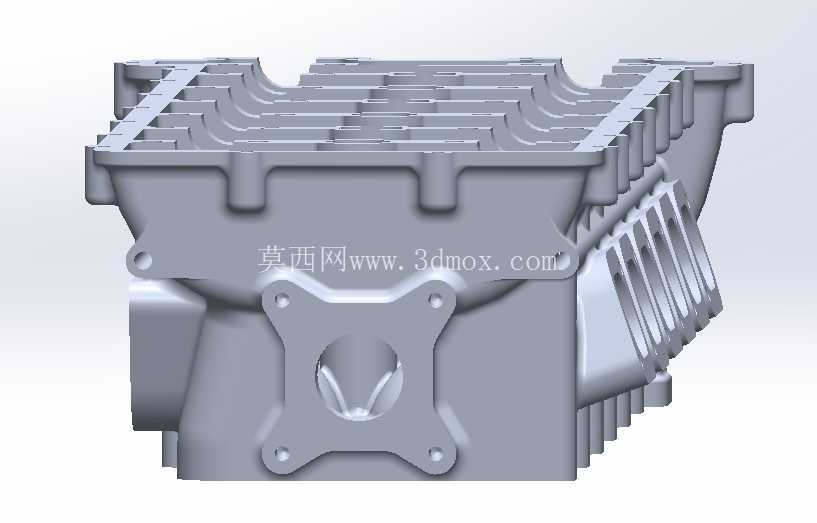

　　尺寸与安装边界层面，这款缸盖进气门直径34.5毫米、排气门直径29毫米，单缸进排气门的尺寸匹配偏向中低转速扭矩输出的调校取向，更大的进气门可以提升充气效率，排气门尺寸稍小是为了给高温排气侧留出更多冷却水道空间；整机缸盖净重控制在10.97千克，对于六缸铸铝缸盖来说，这个重量区间既保证了基体有足够的壁厚承受爆发压力，也不会让整机配气机构的运动质量额外增加。在做整机装配模拟时，可以基于该数模核对缸盖和缸体的定位销位置、缸盖螺栓的长度与伸入深度，同时确认前端正时罩壳、后端变速箱连接壳体、顶部气门室盖的密封面轮廓，所有周边附件的安装点位都能在这个缸盖数模上找到对应的配合基准。

　　在试验验证阶段，这个带完整内腔的数模还可以直接抽取冷却液容积、机油油道容积，用来做冷却系统流量匹配：计算不同转速下水泵输出的冷却液在缸盖水套里的流速分布，识别流速过低容易产生气蚀、积垢的区域，也可以模拟机油在油道里的压力损失，确认最远端第六缸的凸轮轴润滑点在怠速工况下仍能满足最低机油压力要求。对于逆向开发或者教学实训场景，该数模把铸铝缸盖从毛坯铸造的内腔形状到后续机加工的所有安装面都做了完整还原，能帮助结构工程师快速理解直列六缸缸盖在热负荷、机械负荷双重约束下的设计逻辑，避开只看外部壳体容易忽略的内腔流道设计要点。
