RMC直插针座连接器多规格结构

　　这类RMC针座连接器主要面向板级电气互连场景，常见于控制板、传感模块、小型电源板、实验装置和自动化设备内部线束转接。它承担的是PCB与导线之间的可拆卸连接任务：焊针端通过通孔焊接固定在电路板上，塑壳端提供定位与防错边界，导线端插头插入后依靠触点弹性和壳体约束保持接触稳定。相比直接焊线，针座方案在装配、检修、模块更换和线束预制方面更有优势，尤其适合需要频繁拆装或分模块交付的设备。

　　从结构上看，该系列采用直型DIP双列直插布局，触点沿两排平行布置，焊针间距围绕2.0mm节距展开。塑壳为浅色绝缘本体，内部形成多组独立接触腔，腔壁将相邻针位隔开，可降低误触、焊锡桥连和线束偏位带来的短路风险。公针触点为方形截面，材料选用黄铜，配合表面镀锡处理，兼顾可焊性、导电连续性和常规工业环境下的抗氧化能力。绝缘本体采用聚酰胺类材料，也就是工程应用中常见的PA66尼龙，自然色外观，材料在韧性、耐温、绝缘性能和注塑成型稳定性之间取得平衡。

　　建模时需要重点还原三类边界：一是焊针与PCB孔位的关系，二是塑壳外形与插头配合的关系，三是不同针位数带来的长度变化。焊针伸出塑壳底部，进入电路板通孔后完成焊接，因此针径、针长、排距和孔位中心距必须保持一致；若模型只追求外观而忽略针位阵列，后续在PCB结构校核中很容易出现干涉。塑壳顶部和侧部的插槽、挡墙、倒角与定位特征不能随意简化，因为这些特征决定了对插件的插入方向、插入深度和保持力。多针位型号沿长度方向扩展，宽度和高度基本维持系列化尺寸，这种设计有利于在同一板卡布局中按信号数量选择2针、3针、4针、5针或10针等规格，而不必频繁改变安装区域的宽度边界。

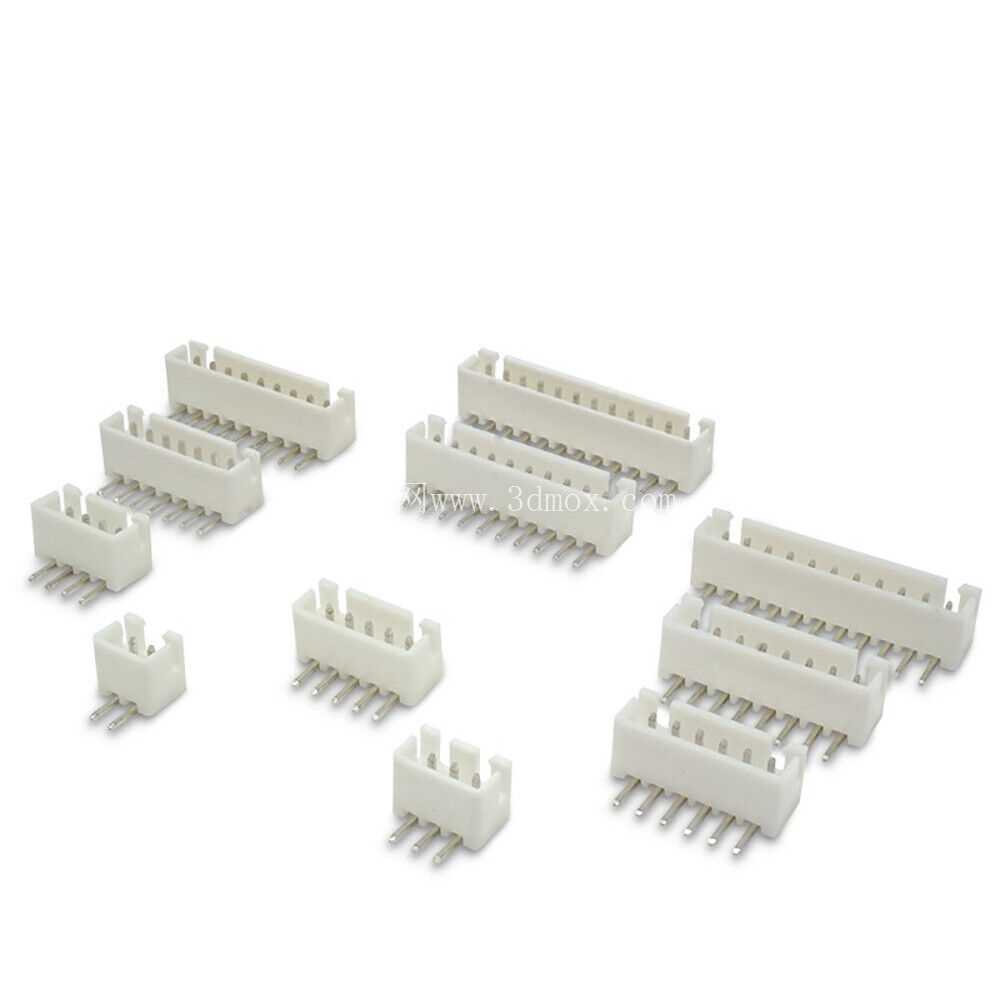

　　实际选型时，2针型号多用于简单两线连接，例如电源正负极、开关信号、单个执行器供电；3针型号适合三线接口，常见于带电源、地和信号的小型传感器；4针型号可覆盖四线配置，在信号采集、小型通讯模块和低功率负载连接中使用较多；5针型号面向稍复杂的传感或控制接口；10针型号则用于多信号集中引出，能够减少板上零散接插件数量，提高线束整理效率。不同针位并非简单拉长壳体，触点腔、焊针阵列和端部加强结构都需要随长度同步变化，长针位件在插拔时还会受到更大弯矩，因此端部壁厚和内部支撑筋的布置对保持平整度很关键。

　　该连接器额定电流按小信号、低功率板级连接设定，适合控制信号、低压电源和传感器线路，不应直接替代大电流动力端子。工作温度范围覆盖常规电子设备内部环境，安装方式为通孔波峰焊或手工焊接，接线侧采用插头对接，属于板到电缆端接形式。绝缘高度和触点排布保证焊针根部与板面之间有明确隔离，壳体底部与PCB表面之间的贴合面也影响焊接后的抗振能力。若设备处于振动较强的机柜或运动机构上，结构设计时还应在连接器附近预留线束固定点，避免线缆摆动直接拉扯焊点。

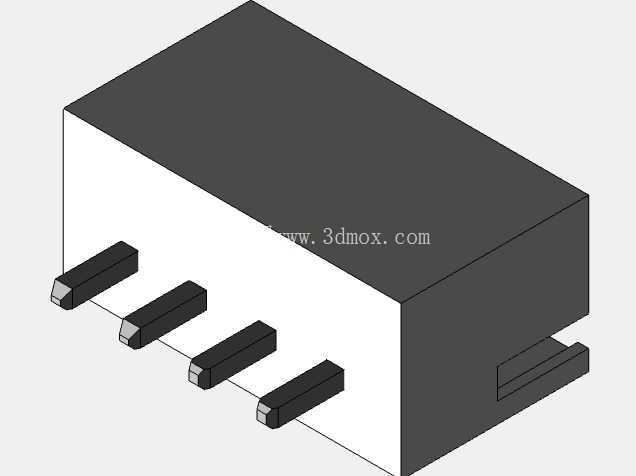

　　三维建模过程中，建议以触点节距作为驱动参数建立系列件，将针位数、壳体长度、焊针数量和端部余量做成关联特征。这样既能准确呈现单款产品，也能快速派生多规格型号。外观上需要保留塑壳的矩形腔体、针脚阵列、端部圆角和插槽轮廓；工程表达上则应补充安装孔位中心距、焊针伸出长度、壳体宽度、总高度、插拔方向和PCB禁布区提示。对于设备结构工程师而言，这类模型的价值不只在展示接插件形态，更在于提前校核板卡边缘空间、线束弯曲半径、外壳间隙以及维护时手指和工具的操作空间。

　　在成套设备里，针座连接器虽然体积小，却决定了电气信号能否稳定传递。合理的壳体绝缘、方形镀锡触点、统一节距和多针位扩展，使该系列能够适应从简单两线电源到多信号集中转接的多种板级连接需求。建模和选型时把焊接边界、对接边界、针位阵列和安装空间同时考虑清楚，才能让结构布局、PCB设计和线束加工在后续装配阶段保持一致。
