400线增量式光电旋转编码器结构

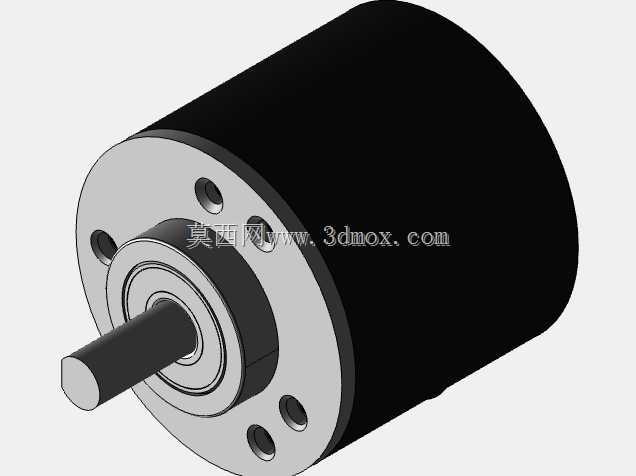

　　该模型表现的是一款外径约38毫米规格的实心轴增量式光电旋转编码器，主体采用黑色圆柱壳体、前端银色安装法兰和中心伸出轴的典型布局，侧面引出一根黑色信号电缆，壳体上保留橙色品牌环带与型号标识区域。对自动化设备设计人员来说，这类零件虽然体积不大，却常是运动控制回路中的关键反馈元件，模型的价值不只在于外观还原，更在于把轴伸、法兰孔位、电缆出线方向和周边干涉边界表达清楚，便于在输送线、包装机、贴标机、小型机床、回转工作台等设备中进行布置校核。

　　从实际用途看，增量式光电编码器通过内部码盘随轴转动产生A、B两相脉冲，部分应用还可使用Z相零位信号。控制系统依据两相脉冲的相位差判断旋转方向，依据脉冲数量计算转角、转速和位移。400PPR表示轴每转一周输出400个脉冲，经过正交解码后可获得更高的位置分辨能力，适合中低速辊筒、牵引轮、摆臂机构、分度盘以及步进或伺服开闭环改造场景。模型在结构表达上突出了前端法兰与轴的同轴关系，这正是安装时最需要关注的部分：编码器轴应与被测轴保持良好对中，避免径向偏载长期作用于轴承；若采用联轴器连接，还需预留联轴器长度、夹紧螺钉空间以及拆装手位。

　　外形设计上，圆柱形外壳有利于紧凑安装，前端金属法兰提供止口和安装螺孔，可直接固定在支架或设备侧板上。中心轴为短轴伸出形式，轴端承受扭矩输入，但不应作为承载轴使用。工程布置时应把编码器视为精密检测部件，而不是普通机械连接件。皮带轮、链轮或齿轮不宜直接挂在编码器轴上，因为径向拉力会明显缩短轴承寿命；更稳妥的方式是通过弹性联轴器、波纹管联轴器或同步带过渡连接，并在支架上保证刚性。三维建模时，前端法兰厚度、安装孔圆周分布、轴径和轴伸长度都应按实物边界建立，这些尺寸直接影响连接板开孔、电机尾部安装以及与主动轴的对接。

　　电缆从壳体侧向引出，是设备布线中容易被忽略的细节。模型保留出线护套和线缆弯曲形态，有助于检查拖链、线槽、机架折弯件之间是否存在摩擦或拉扯。实际安装时，电缆应保留一定松弛半径，避免轴转动或设备振动时接头处受拉；在油污、切屑或粉尘较多的环境中，线缆走向还应远离高温部件和锋利边缘。编码器前端轴封与壳体配合处对污染物较敏感，虽然该类产品具备一定防护能力，但在木工、粉体包装、金属切削等工况下，仍建议增加挡屑板或让编码器处于相对洁净的一侧。

　　设计思路上，这类编码器采用标准化外壳和法兰，是为了在不同设备之间形成互换性。选型时不仅要看脉冲数，还要核对工作电压、输出方式、轴径、安装孔距、电缆长度和最高响应频率。结构工程师在整机布局阶段，应先确定被测旋转轴的位置，再反向设计编码器支架；支架不宜过薄，否则振动会导致脉冲计数不稳定。若安装在电机后端，要注意电机风罩、后轴承盖和接线盒的空间；若安装在输送辊端，则要考虑辊筒轴端台阶、联轴器外径以及护罩封闭方式。

　　模型还可用于教学和干涉检查：黑色壳体与银色法兰形成清晰分区，能够直观展示编码器的固定部分与旋转部分；中心轴与前端轴承区域体现了精密轴系特征；侧面标签环带虽不参与装配，却能在渲染和设备说明书中帮助识别元件。进行总装时，编码器周围应留出接线和维修空间，尤其是法兰安装螺钉需要工具接近，电缆插头或引线不能被压在机架与护罩之间。对于需要速度闭环的输送设备，编码器常安装在从动辊或电机尾轴；对于需要角度定位的回转机构，则更关注零位信号和重复定位边界。

　　从建模细节看，圆柱外壳的台阶、前端法兰的沉孔、轴肩、出线护套以及标签曲面都需要保持比例协调。若用于数字样机，可将编码器设为独立子装配，轴与联轴器建立同轴配合，法兰孔与支架孔建立安装关系；在运动仿真中，外壳固定而轴随被测机构旋转，能够更真实地检查线缆摆动和周边间隙。这样处理后，该模型不仅是一个外观元件，更能服务于支架设计、安装工艺、电气布线和运动控制方案验证。
