单轴双工位摩托车运输拖挂车架

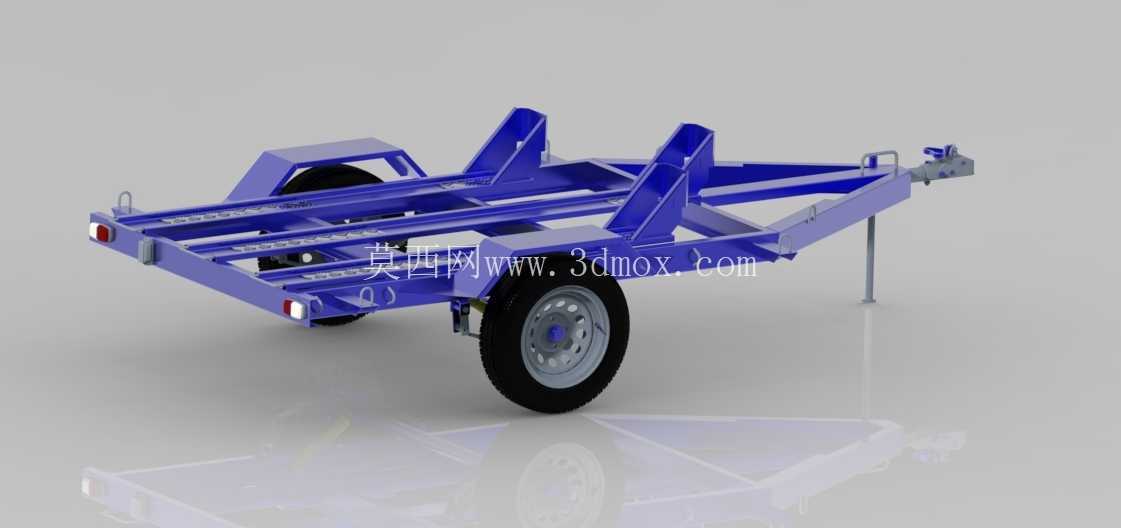

　　该结构面向摩托车公路转运、赛事后勤、户外骑行保障以及维修门店短距离调运等场景，核心任务是在普通乘用车后方形成稳定的拖挂承载平台。车架采用单轴两轮布置，整体以开放式矩形梁和纵向承载梁构成，底盘重心低、装载面接近车轮中心区域，能够在摩托车推入后减少拖挂行驶中的俯仰摆动。与封闭式厢体运输不同，这类车架更强调快速装卸、轮位固定和整车轻量化，车辆可通过尾部或侧向坡道推上承载面，再利用前轮限位槽、侧向支撑和绑带点完成固定。

　　从功能分区看，车架前部为牵引连接区，设置三角汇聚式牵引梁、拖挂连接头以及安全链连接位置。牵引梁由两侧主梁向前收拢，使纵向载荷在牵引点处形成明确传力路径；连接头高度需要与牵引车后方拖挂球座匹配，实际建模时应保留牵引座上下调节和水平姿态校核空间。车架中部为主要装载区，两条纵向梁承担摩托车轮胎和底部重量，上方布置两组倾斜的前轮挡架，可同时容纳两台摩托车。挡架并非简单立板，而是由斜撑、侧板和顶部开口组成，前轮推入后被侧向约束，减少运输过程中车把转动和前轮偏摆。

　　行走部分采用单轴双轮方案，轮胎位于承载面两侧下方，轮轴附近是整车载荷最集中的区域。主梁在轮位处通过横梁、支撑件和弹性连接结构传递载荷，轮罩上方设置弧形挡泥板，避免轮胎带起的泥水直接溅向装载车辆。车架后侧布置尾灯安装板和反光件，端部红色灯位用于制动、示宽与夜间识别。右侧可见可收放支撑支腿，拖挂与牵引车分离时，支腿落地承担前部垂直载荷，使车架保持水平；行驶状态下支腿向上回转或收起，不能侵入地面通过间隙。

　　结构设计上，车架大量使用型材与板材焊接组合。纵向主梁承担弯曲力矩，横梁负责抗扭并形成轮距方向的连接骨架；前轮挡架采用三角形稳定构型，斜撑将车辆前叉受到的惯性力传递至底盘。绑带固定点应布置在摩托车前后轮附近及车架低位区域，使绑扎力尽量沿车体侧向和纵向形成闭环，而不是只依赖上部拉拽。建模时需要重点检查轮胎推入路径、挡架间距、绑带钩环空间以及摩托车排气管、发动机侧盖与横梁之间的干涉边界。

　　外形边界方面，拖挂宽度受道路通行和轮胎外侧轮廓限制，轮罩外缘构成主要侧向边界；长度方向从牵引连接头延伸至后灯板，装载面长度需覆盖摩托车前后轮距，并在尾部保留坡道搭接和人员操作空间。高度方向以轮胎半径、主梁离地间隙和前轮挡架高度为主要约束，挡架高度不宜过高，否则会增大风阻和侧风敏感性，过低则无法限制前轮转向。牵引点、轮轴中心和支撑支腿落点构成静态支撑与行驶姿态校核的三个关键位置：满载时轴荷应主要落在轮胎上，牵引点只保留合适的垂直球压，支腿仅在脱挂状态下承受前部载荷。

　　实际使用中，摩托车装载后需先确认前轮完全进入挡架，再收紧后轮两侧绑带，使悬架产生适度预压；若只固定前轮，后轮在加减速时可能产生纵向窜动。车架尾部的灯组接口、安全链、牵引锁止机构和轮胎螺母空间都应在三维状态下预留维修可达性。该模型对专用拖挂设计的价值在于清晰呈现了牵引、承载、行走、支撑和限位五个系统的空间关系，可用于轻型运输拖车结构评审、改装方案校核以及摩托车固定工装的进一步细化。
