35立方重型半挂自卸运输拖车结构

　　这套35立方半挂自卸拖车结构，主要面向矿山剥离、砂石骨料转运、基建土石方清运以及散装工业物料短倒场景。区别于公路标载栏板挂车，该车型围绕大容积、高密度散装物料的装卸效率展开，货厢采用后翻式举升布局，配合前置多级液压油缸完成卸料动作，适合在卸料场地平整、物料流动性较好的工况下使用。建模时首先需要明确挂车与牵引车头的匹配边界：牵引销高度、支腿收纳空间、车架纵梁离地间隙以及转向扫掠范围都要在装配阶段校核，避免半挂列车在小半径转弯时出现前端干涉。

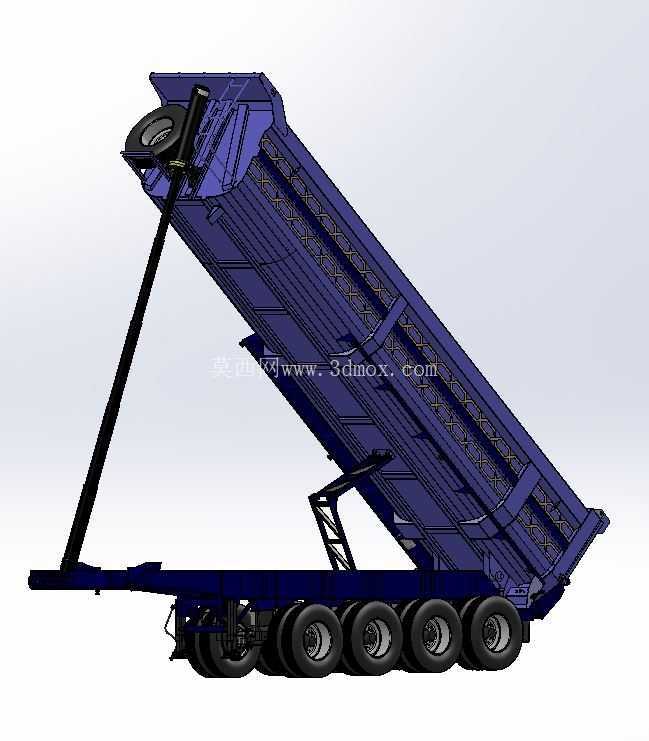

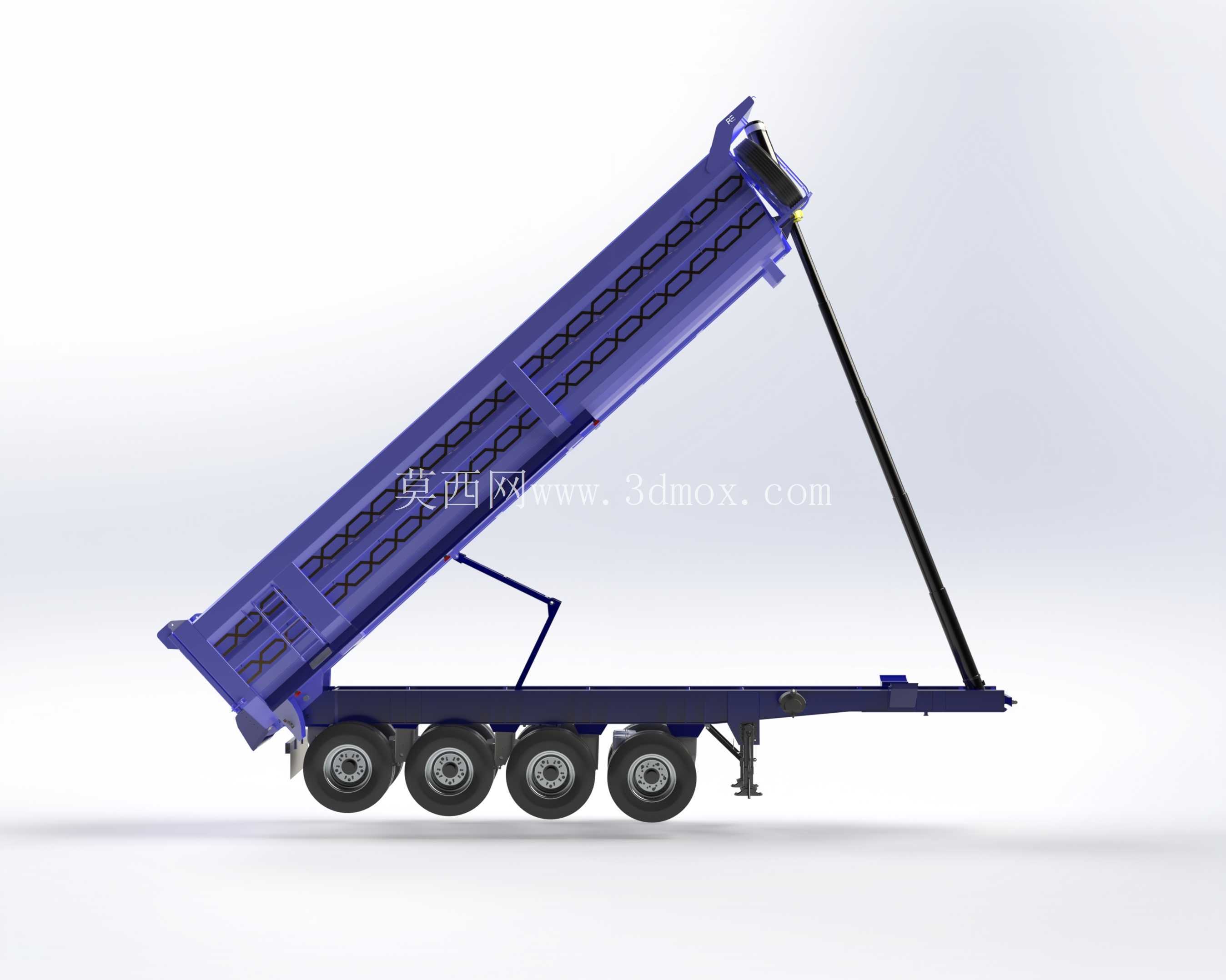

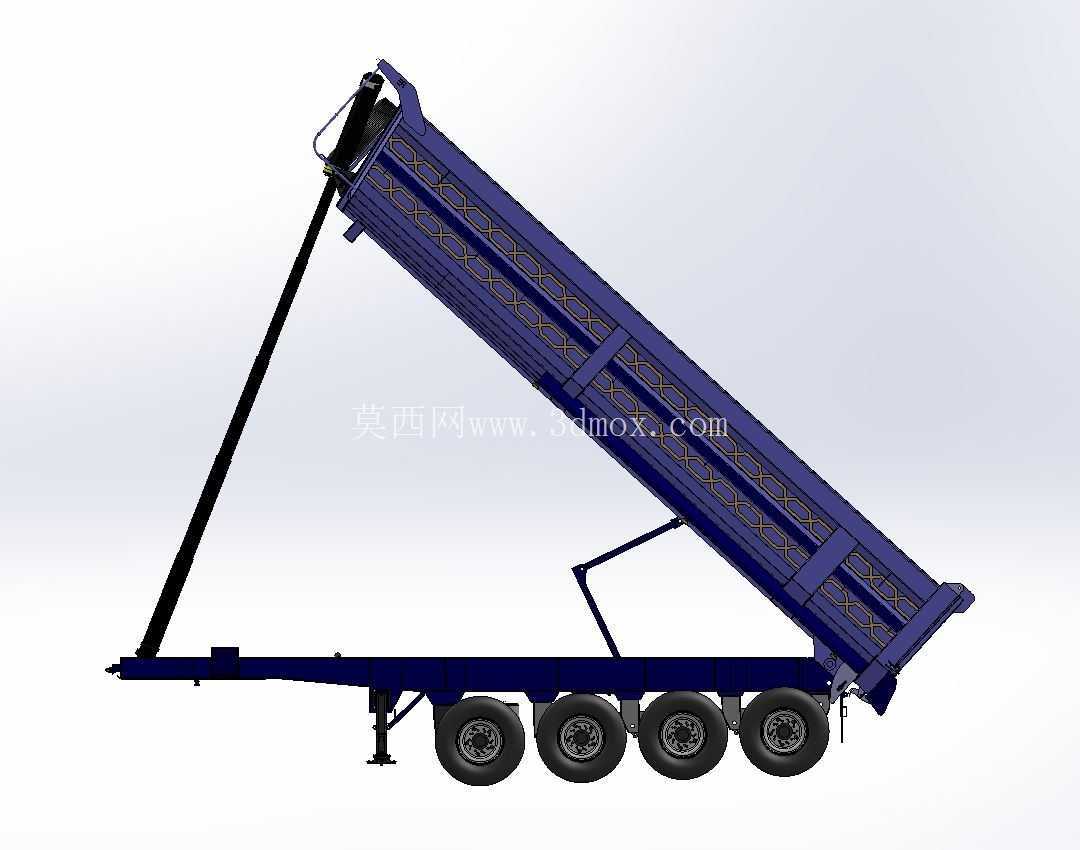

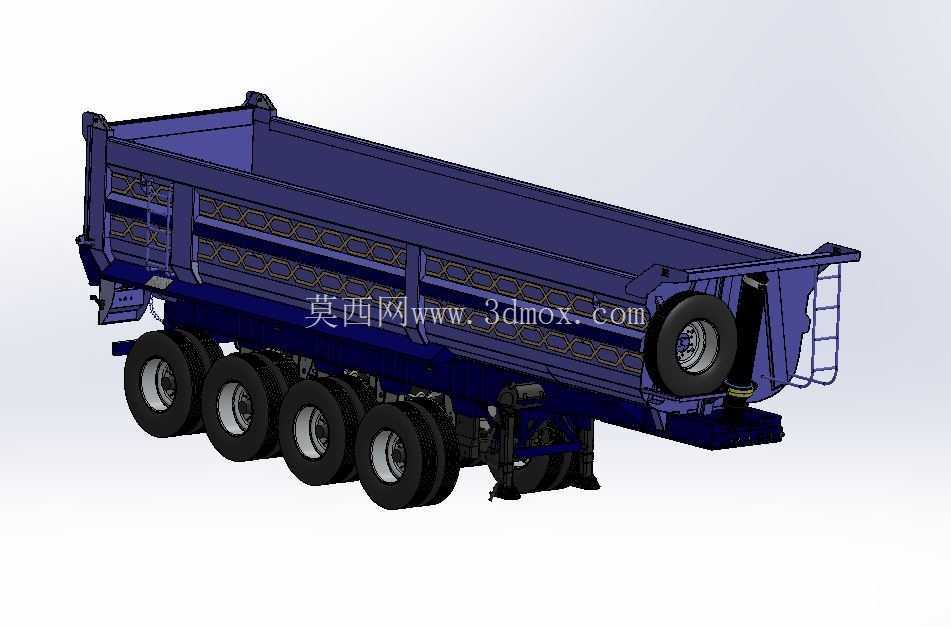

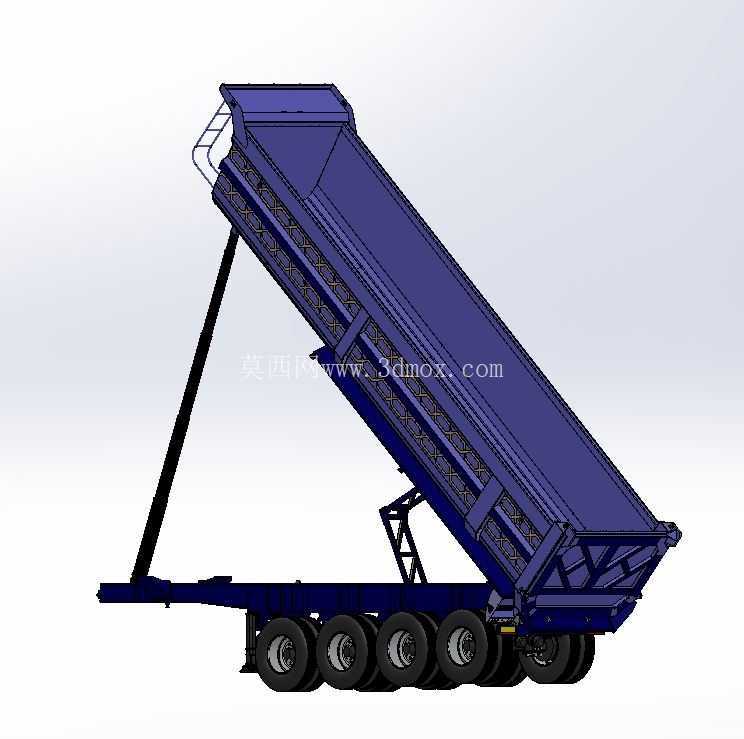

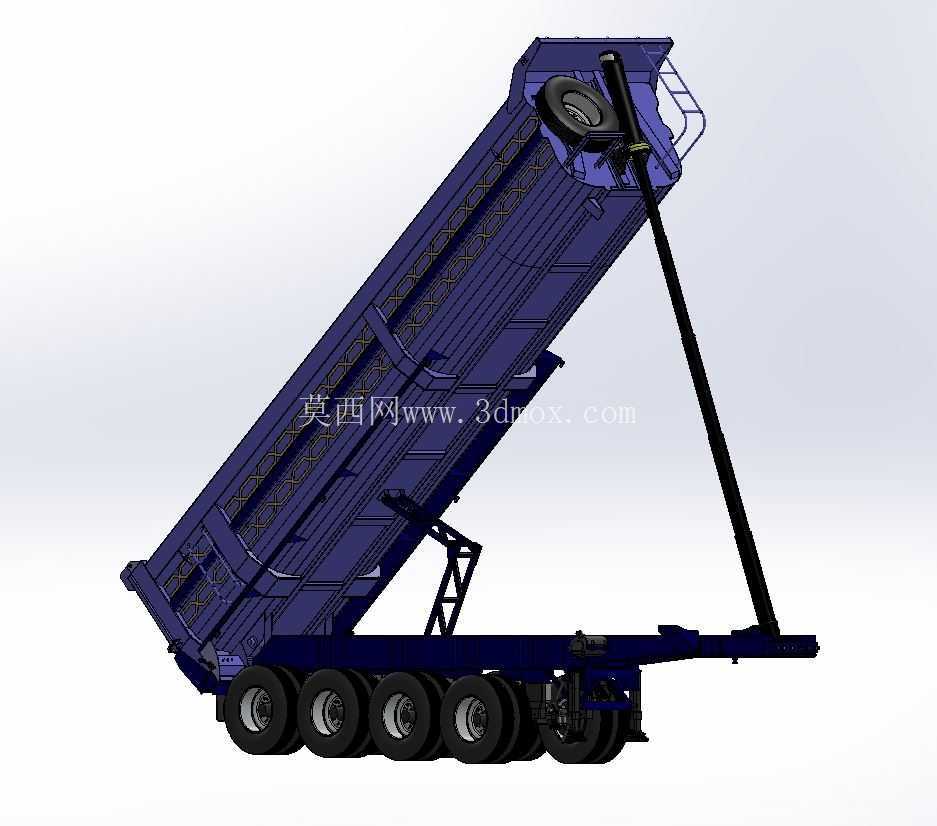

　　货厢部分是整套模型的结构重点。35立方容积对应较长的厢体，侧板采用多道横向加强筋与竖向立柱组合，防止装载碎石、矿渣时侧板发生鼓胀变形；厢底铺设耐磨承载板，纵梁与横梁按集中载荷分布布置，载荷从底板传递到横梁，再汇入挂车主梁。举升状态下，厢体绕后部铰链翻转，前置油缸的上下铰点位置决定了举升力臂变化：初始举升阶段物料重心偏前，油缸推力需求最大，随着厢体倾角增大，物料逐步后移，油缸受力随之下降。建模中需要保留油缸伸缩行程、铰点同轴度以及限位结构，这些细节直接关系到举升机构能否顺畅运动。

　　行走系统采用多轴半挂布置，多组车轴分担满载轴荷，钢板弹簧悬架与车桥、轮胎组成完整承载链。轮胎间距、板簧座安装面以及制动气室周边空间都需要在三维环境中检查，尤其在满载冲击路面下，车桥相对车架存在跳动量，轮胎与厢体、挡泥板之间必须预留足够间隙。后部铰链、安全撑杆和液压管路的布置同样不能忽略：车辆维修举升厢体时，机械安全撑杆可防止油缸失压造成厢体下落；液压油管沿车架纵梁走线，需避开高温区域和运动铰接点。

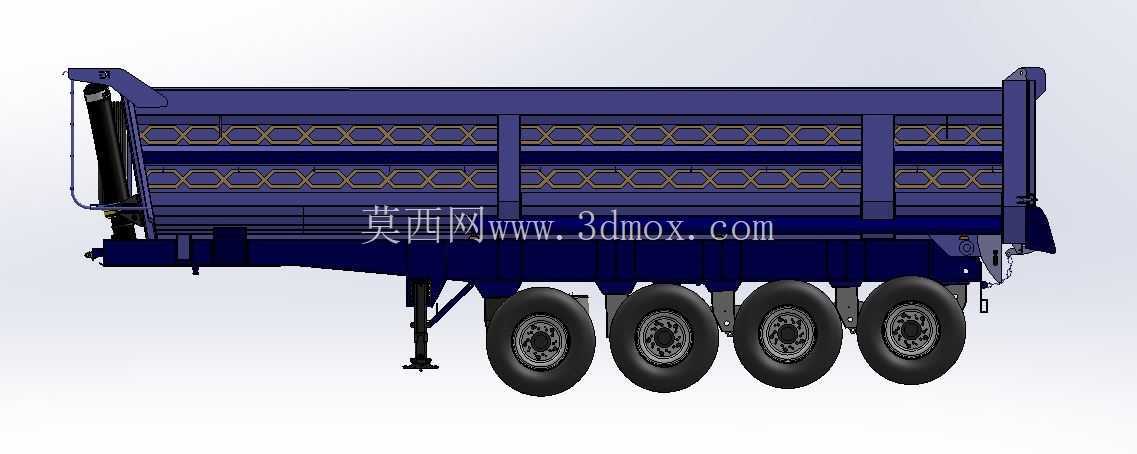

　　从外形尺寸看，长厢体设计带来更大装载容积，但也对整车离去角、后悬长度和卸料稳定性提出要求。举升卸料时，挂车后轮组形成后部支撑，支腿与牵引销区域承受前部载荷变化，地面需具备足够承载能力，否则单侧沉降会导致整车侧向失稳。模型中车架采用阶梯式纵梁思路，前部承接牵引销载荷，中部布置油缸底座，后部设置翻转铰链，各段截面高度随弯矩分布调整，在控制自重的同时保证刚度。

　　对于结构设计人员，该模型可用于校核举升铰点、悬架安装、轴荷分配以及厢体加强方案；对于设备选型人员，可直观判断大容积后翻自卸半挂在散装物料运输中的适配性；对于三维建模从业者，装配中涉及焊接骨架、液压件、车桥、轮胎、支腿与铰链等多类零部件，能够完整呈现专用挂车从承载框架到作业机构的设计逻辑。
