高精度三轴XYZ步进电动线性位移台

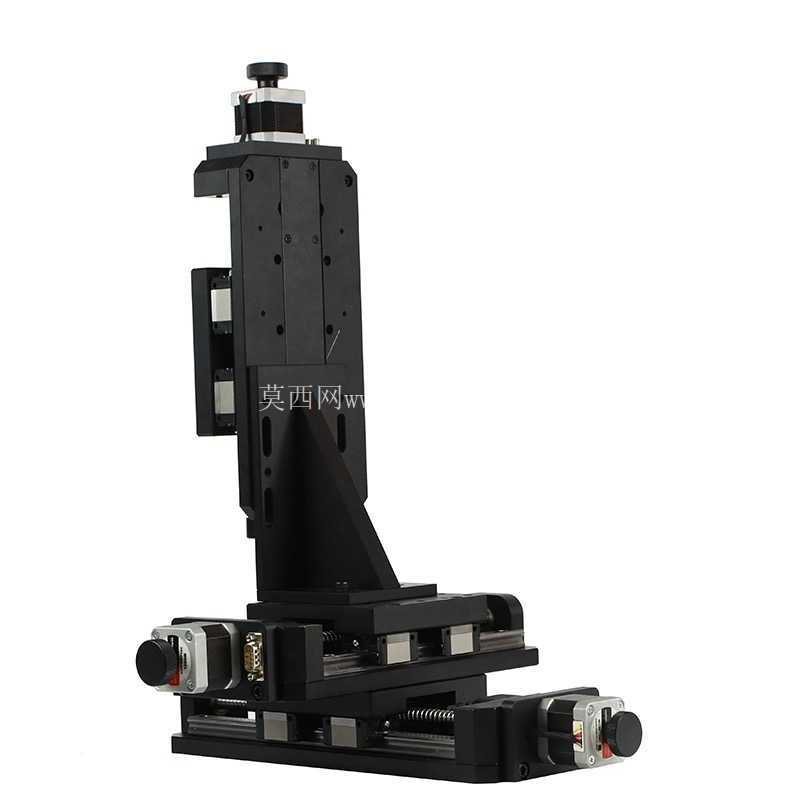

　　这套三轴XYZ电动位移台在实验室光机装调、显微观测工位、自动点胶与视觉检测线里属于常见的执行单元，真正决定它好不好用的，不是外观堆叠了多少电机，而是三个轴之间的几何关系、导轨选型和安装基准是否经得起反复跑位。整机采用立式Z轴叠加在水平XY滑台之上的布局，Z向拖板通过一块三角形加强肋板与底座连接，肋板承担了悬臂状态下的倾覆力矩，避免竖直负载长期作用后立柱出现后仰或根部微变形。水平方向两根轴正交布置，底层承担Y向行程，中层承担X向行程，顶层竖直拖板承担Z向升降，三轴运动相互解耦，控制上可单轴点动，也可多轴插补走出空间轨迹。

　　传动链上三个轴均采用精密滚珠丝杠副，丝杠螺母副把步进电机的旋转运动转换为拖板直线位移，相比普通梯形丝杠，滚珠丝杠摩擦阻力小、反向间隙可控、重复定位一致性更好，在频繁换向的点位运动中不会因为爬行造成位置漂移。丝杠端部通过支撑座固定，轴承约束方式兼顾径向承载与轴向预紧，电机经联轴器与丝杠直连，同轴度偏差会直接转化为振动和发热，因此建模时联轴器、电机法兰、支撑座三者的同轴基准必须严格对齐。导向部分采用方形精密直线导轨，导轨整体与底板或立板贴合安装，而不是悬空单点固定，这种宽基支撑方式让拖板在承受偏载时俯仰和偏航都被有效抑制，运动直线度与平行度更有保障。

　　从实际选型角度看，这类平台的单轴重载能力和多轴组合能力是分开评估的。单轴水平放置时，负载主要压在导轨滑块上，承载余量较大；当Z轴竖立叠加后，Z向电机需要克服拖板与负载自重，选型时要核算丝杠轴向力、电机保持转矩以及断电后的自锁需求，必要时可选配带抱闸的伺服电机替换步进电机，并在轴端加装光栅尺构成全闭环，把步进开环的丢步风险消除，实现高速重载下的位置可追溯。步进方案胜在成本低、控制简单、低速扭矩足，适合教学实验、轻载检测和节拍不苛刻的工位；伺服闭环方案则面向产线连续运行和精度要求更高的场合。

　　安装边界方面，底板和立板上预留了成组的安装孔位与定位销孔，台面拖板也布置了螺纹孔阵列，方便把夹具、传感器、探针或光学元件固定上去。建模时需要重点核对三块板的孔位是否在装配后仍然可达，尤其是Z轴升到高位时，水平轴的安装螺钉不能与立板肋板发生干涉；电机尾部伸出量、手轮或联轴器外圆、拖板走到行程极限时的极限位置，都要在三维里做运动包络检查，留出接线空间和维护扳手空间。工作台面与底板平面度、导轨安装面的精加工质量，直接影响装配后的几何精度，因此底板通常做精磨处理，导轨固定方式减少了电动移动工作台的俯仰和偏航。

　　在结构设计思路上，这套平台走的是模块化路线：单轴滑台可以独立使用，也可以按XY、XZ、XYZ不同组合拼接，肋板、过渡板、电机座都作为标准件复用，缩短了设计与备件周期。对三维建模从业者而言，还原这类设备时不能只画外形，需要把丝杠螺母、导轨滑块、联轴器、电机法兰、加强肋和安装孔阵的配合关系表达清楚，因为干涉检查、行程校核和负载力矩计算都依赖这些内部结构。整机黑色阳极氧化的铝合金主体兼顾刚性与减重，运动部件质量小有助于提升响应速度，而刚性基体则保证了在频繁启停冲击下基准不漂移。
