可伸缩转弯移动式滚筒输送线

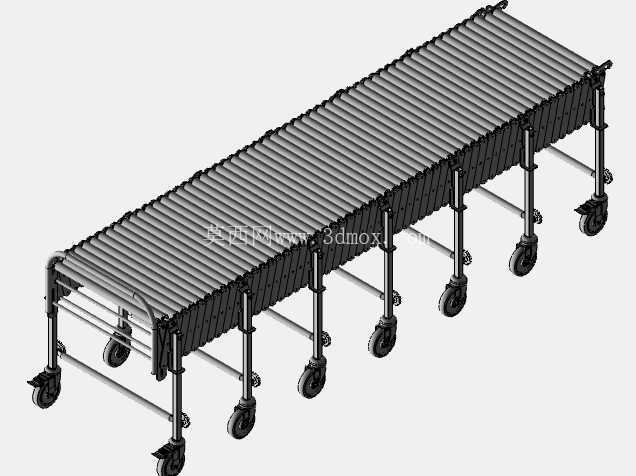

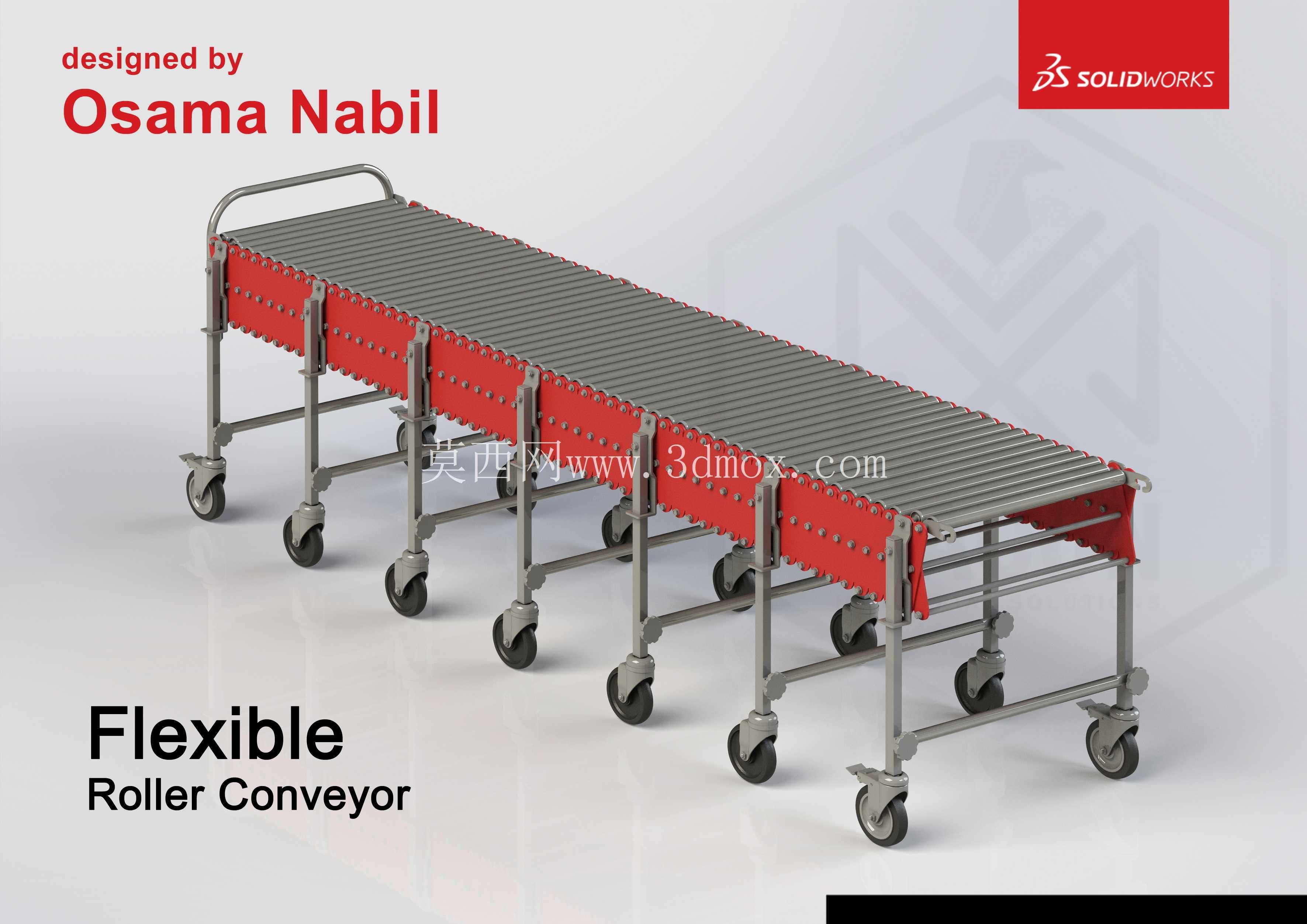

　　该模型呈现的是一种面向仓储分拣、装卸接驳和临时生产线扩展场景的柔性滚筒输送设备。设备采用多段可折叠、可拉伸的框架结构，整体在收缩状态下占用场地很小，展开后能够形成较长的水平输送通道；框架并非固定直线构型，而是通过分段铰接方式允许输送线在水平面内形成弯曲路径，因此可以绕开立柱、设备边角、通道狭窄段或临时障碍物，在不规则车间布局中完成货物连续转运。

　　从实际用途看，这类输送线主要解决短距离、可变路径、频繁调整工位的物料搬运问题。仓库月台与货车之间、打包区与分拣区之间、装配线末端与暂存区之间，常因货物流向变化而无法铺设固定输送机。该设备可由人员快速推移到目标位置，展开后接入现有作业线；不用时再压缩收拢，推至墙边或通道旁存放。相比固定式辊道，它对场地改造要求低，也不需要复杂地脚固定，适合多品种、小批量、作业位置经常变化的生产和物流环境。

　　模型中输送面由密集滚筒组成，货物依靠滚筒滚动实现低阻力移动。滚筒沿输送方向连续排列，适合输送具有刚性底面的箱件、周转箱、桶装物料以及部分托盘化货物。对于桶、桶卡这类底部接触面积较大或轮廓较稳定的载荷，滚筒之间的卡滞风险相对较低；而软包装、底部易变形物件则需要结合承载面尺寸和滚筒间距另行评估。输送线两侧设置红色侧挡结构，既形成视觉识别边界，也可在货物偏置时提供侧向约束，减少箱体在转弯或人工推送过程中从辊道边缘滑落的可能。

　　底部脚轮是该设备能够灵活部署的关键。模型中多组脚轮分布在各段支撑腿下方，使展开后的长输送线在多个位置获得支撑，避免框架中段因跨度增大而下沉。脚轮承担整机移动和工位微调功能，在设备推移时降低人工搬运强度；到达作业位置后，可通过轮组制动或支撑结构保持线体稳定。需要注意的是，滚筒输送面高度、脚轮轮径、支腿跨距以及地面平整度会共同影响推送手感和运行稳定性，选型时应结合地面坡度、接缝高度和单次输送载荷进行校核。

　　结构设计上，设备采用类似手风琴的伸缩框架思路。各段支架之间通过交叉或铰接构件连接，拉伸时框架长度增加，收缩时各段相互靠近，输送线长度可在较大范围内变化。这种结构的核心不只是“能伸长”，还在于展开过程中滚筒输送面应保持连续，支撑腿间距随长度变化后仍能控制挠度，转弯时各段转角应平滑过渡，避免出现急折点。若转角过小，货物经过时可能产生卡边、转向阻力增大或箱体姿态偏转；因此在三维建模和结构设计时，需要重点检查铰接点运动轨迹、侧挡间隙、滚筒端部与框架的干涉关系，以及最大弯曲状态下货物通过宽度。

　　端部结构兼顾接驳和人工操作。模型一端带有便于推拉和转向引导的扶手形态，操作人员可借此移动设备或调整输送线方向；端部支撑和侧挡在与固定输送线、工作台、货车尾板对接时，需要控制高度差和水平间隙。若对接面高差过大，箱件通过时会产生冲击；若侧向错位明显，则可能在交接处堵料。实际布置中，输送面高度通常应与上下游设备保持一致，或保留微小坡度以辅助人工推送，但坡度过大会导致货物自行滑移，影响作业安全。

　　外形边界方面，该设备宽度约为27英寸，属于中等宽度的箱式输送线，能够满足常见周转箱和包装件的通行要求。长度可从较短的收拢状态扩展到较长工作状态，展开范围覆盖6英尺7英寸至24英尺8英寸左右。建模时应将收缩、半展开、全展开以及弯曲布置作为不同工况检查，而不能只验证单一伸直状态。宽度方向需要预留操作人员通道和货物侧向余量，高度方向应关注脚轮、支腿、滚筒面和侧挡之间的层次关系；在狭窄区域转弯时，还应核算设备外轮廓扫掠范围，防止框架尾部或脚轮与周围设备发生碰撞。

　　从建模细节看，滚筒、支腿、铰接框架、侧挡板、脚轮和端部扶手均被独立表达，便于后续进行运动仿真、布置校核和工程图细化。结构工程师可在此基础上补充滚筒轴径、轴承形式、铰接销轴、壁厚、焊缝或螺栓连接关系；物流规划人员则可利用该模型验证月台、仓库通道和生产线旁的接驳路径。整体而言，该设备的价值在于把固定输送能力转化为可移动、可伸缩、可弯曲的临时物流能力，适用于需要频繁改变物料流向的作业现场。
