带称重功能的工业皮带输送秤

　　该设备属于在线称重式皮带输送单元，主要布置在包装、仓储分拣、食品加工、小件装配、物流检重以及连续生产流水线中，用于在物料随皮带连续移动的过程中完成承载、输送和重量检测。相比普通皮带机，它不是单纯承担转运任务，而是把输送机架、称重检测和电动滚筒驱动整合在同一台设备上，适合需要对箱装件、袋装件、规则块状工件或成包物料进行过程称重的工位。

　　从现场使用角度看，这类设备常设置在生产线末端、包装机后段、分拣道口前端或人工投料工位之后。物料进入皮带后，随皮带匀速通过称重区域，剪切梁称重传感器将机架承载变化转化为重量信号，后续可对接检重仪表、剔除机构、分拣系统或产线数据采集系统。对于需要缺件检测、超重报警、批次统计、按重量分级的场景，该结构能够在不中断输送节奏的前提下完成检测，减少人工搬运动作。

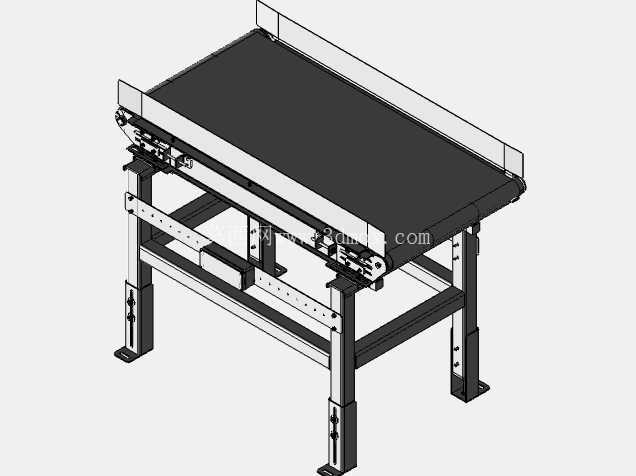

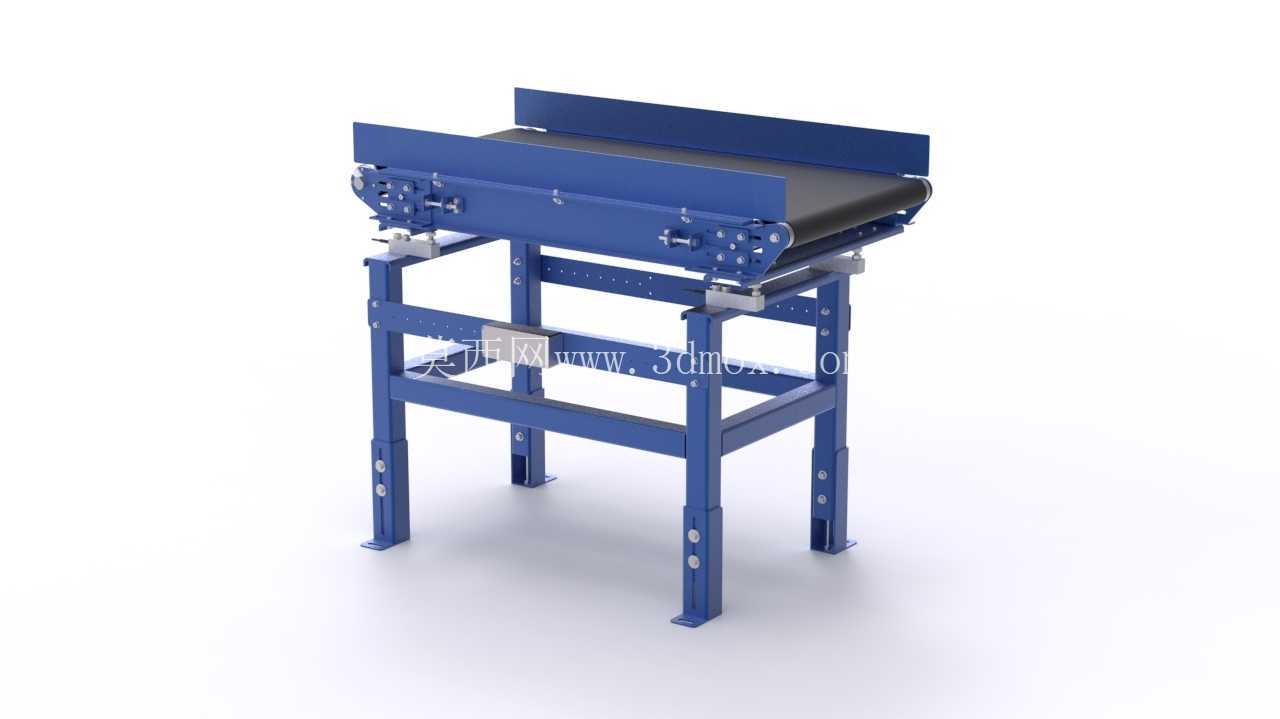

　　整机外形采用蓝色焊接钢结构框架，上部为水平皮带输送段，下部为四立柱支撑结构。框架立柱带有多组安装孔位，便于在现场根据人员操作高度、上下游设备接口高度或地面水平偏差进行支撑高度调整。输送段两侧设置挡边和端部张紧机构，皮带绕主动、从动滚筒运行，端部结构保留了张紧调节空间，维护时可通过调整滚筒中心距补偿皮带伸长。设备底部为独立支腿形式，不需要嵌入地坑，适合在车间地坪上直接就位，也可以通过膨胀螺栓或连接板固定。

　　输送本体的有效宽度约为五百六十毫米，整体外形宽度约六百八十三毫米，长度方向约两千四百六十毫米，进料和出料端需要预留皮带包角、滚筒安装及维护距离。选型布置时，不能只按皮带有效宽度占位，还应在两侧留出传感器接线、张紧螺栓操作和清洁空间；在长度方向上，应考虑上下游接驳段、物料过渡板以及称重稳定段。若物料进入速度较快，建议在前端设置短段缓送或导向挡边，避免冲击载荷直接作用于称重区。

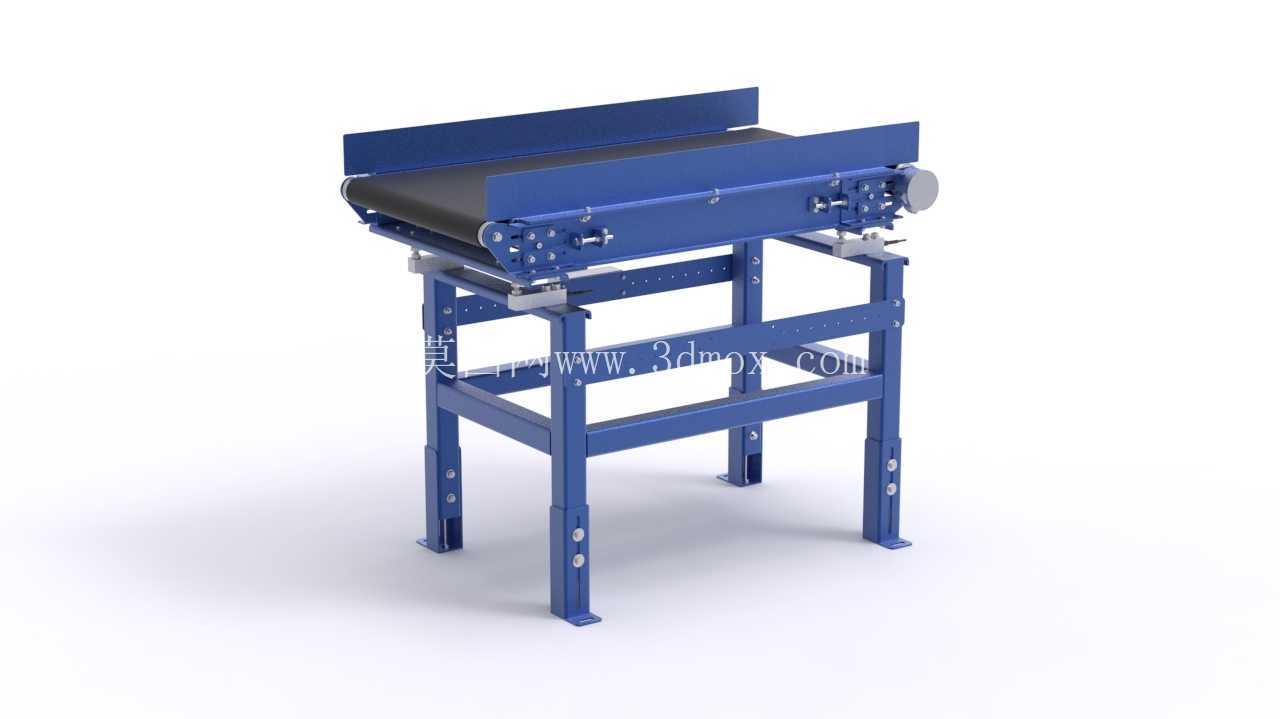

　　驱动部分采用电动滚筒方案，将驱动电机、减速机构和滚筒壳体集成在输送端部。该布置使设备外侧没有突出的电机减速机组件，结构紧凑，安全防护面更少，横向占用空间也更小。电动滚筒表面与皮带之间通过摩擦传递牵引力，适合轻中型载荷的连续输送。滚筒直径约八十一点五毫米，运行速度可在较低范围内调整，以兼顾检重稳定性和通过效率。对于称重工况，速度并非越快越好；速度过高会增加物料上下皮带时的动态扰动，速度过低则影响节拍，实际产线通常根据物料长度、称重仪表采样时间和分拣间隔确定。

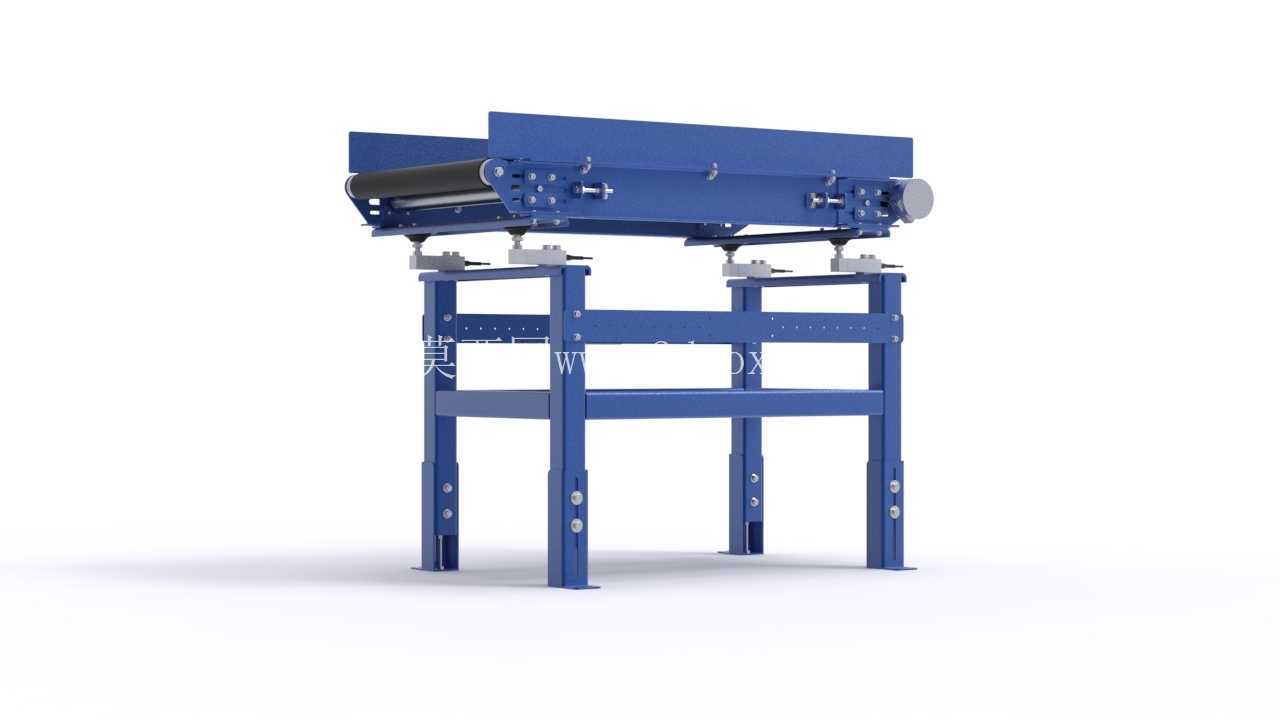

　　称重部分采用剪切梁传感器承载思路，传感器位于输送机架与支撑框架之间，使皮带、托板、滚筒及物料形成被称重量平台。设计时需要控制机架刚度，避免输送段在满载或偏载情况下产生明显扭转变形；同时又要保证载荷能够有效传递到传感器，不能让旁侧支腿、护板或接线构件形成额外受力支点。三维结构中可以看到机架采用方钢或型钢焊接成框，立柱与上部称重段之间存在明确的承载分界，这种结构有利于装配时控制传感器受力方向。

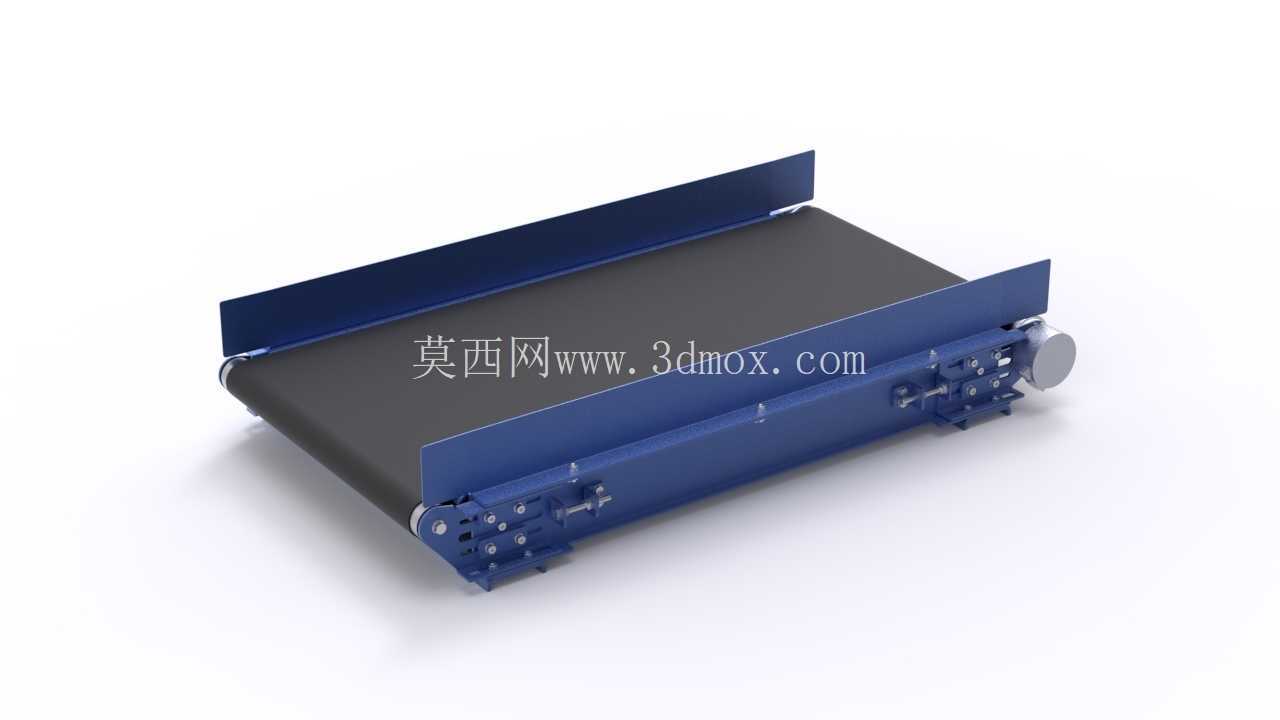

　　皮带选用黑色连续带面，上方两侧设置蓝色挡边，可防止软包装、散件或偏置物料在输送过程中滑落。皮带下方由承托板或托辊组支撑，使物料通过称重区时带面保持平稳。对于称重精度要求较高的工况，承托面的平直度、皮带接头厚度差、滚筒径向跳动以及机架共振都会影响读数稳定性，因此建模和加工时需要重点控制输送台面的平面度、滚筒轴线平行度以及支腿着地一致性。

　　设备的承载范围覆盖从轻小件到较大吨位的系统能力，但单台设备的实际允许载荷还受到皮带摩擦、滚筒扭矩、传感器量程和机架刚度共同限制。工程选型时应按最大单件重量、物料分布长度、是否冲击上料、是否连续满载等条件校核，而不能只按整机标称容量判断。对于箱盒类产品，应保证物料在皮带上不打滑、不堆叠；对于袋装物料，应关注袋体与挡边的摩擦以及物料重心偏移；对于托盘或底部刚性较强的工件，则应控制过渡段高差，避免压边和撞击。

　　电气方面，电动滚筒适合接入工厂常用三相交流电源，防护能力可满足一般车间环境中的粉尘和清洁溅水要求。传感器信号应采用独立屏蔽线缆走线，避免与动力线紧贴并行；接线可沿机架内侧或立柱旁固定，并在称重活动段预留适当弯曲半径，防止线缆拉拽形成附加力。若设备用于潮湿冲洗、粉尘较多或低温环境，还应对传感器、接线盒和电动滚筒防护等级进行复核。

　　建模时可将设备拆分为支腿框架、称重传感器组件、输送台架、电动滚筒、从动滚筒、皮带、侧挡边、张紧螺栓和地脚板等模块。支腿框架承担地面支撑和水平稳定，上部台架承担皮带运行与物料载荷，传感器作为二者之间的关键传力零件。皮带属于柔性件，在三维展示中可按闭环带面处理；工程细化时则需要补充带厚、接头方式、张紧行程和滚筒包胶形式。张紧机构应保证左右两侧调节量同步，否则皮带容易跑偏。

　　安装边界上，设备就位后需要保证四个支腿受力均匀，称重段不能与周边固定护栏、其他输送机或物料滑槽刚性接触。上下游设备之间宜保留微小间隙或采用软连接过渡，任何机械触碰都可能把外部载荷传递到传感器，造成零点漂移。设备周围应预留滚筒检修、皮带更换、传感器调整和电气接线空间；若用于自动检重，还需在控制侧预留仪表安装位、报警灯或剔除机构接口。

　　总体来看，该结构把连续输送和动态称重合并为紧凑工位设备，框架形式简单，支腿可调，端部驱动整洁，适合在多种轻中型物料流水线中作为检重输送段使用。设计重点不在复杂外观，而在于台架刚度、传感器受力路径、皮带运行稳定性以及现场接驳边界的控制。
