托盘重载双链链条输送工位结构

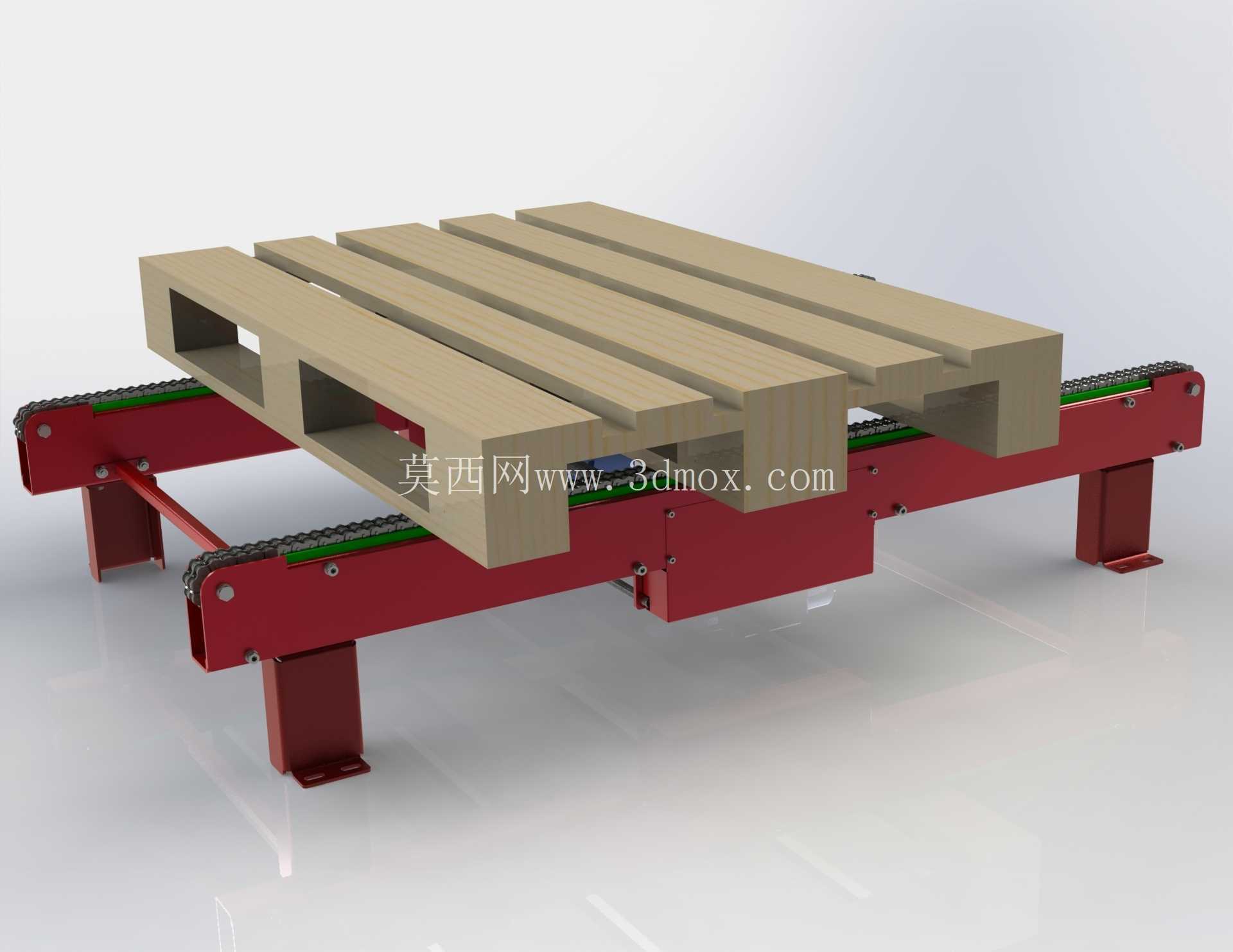

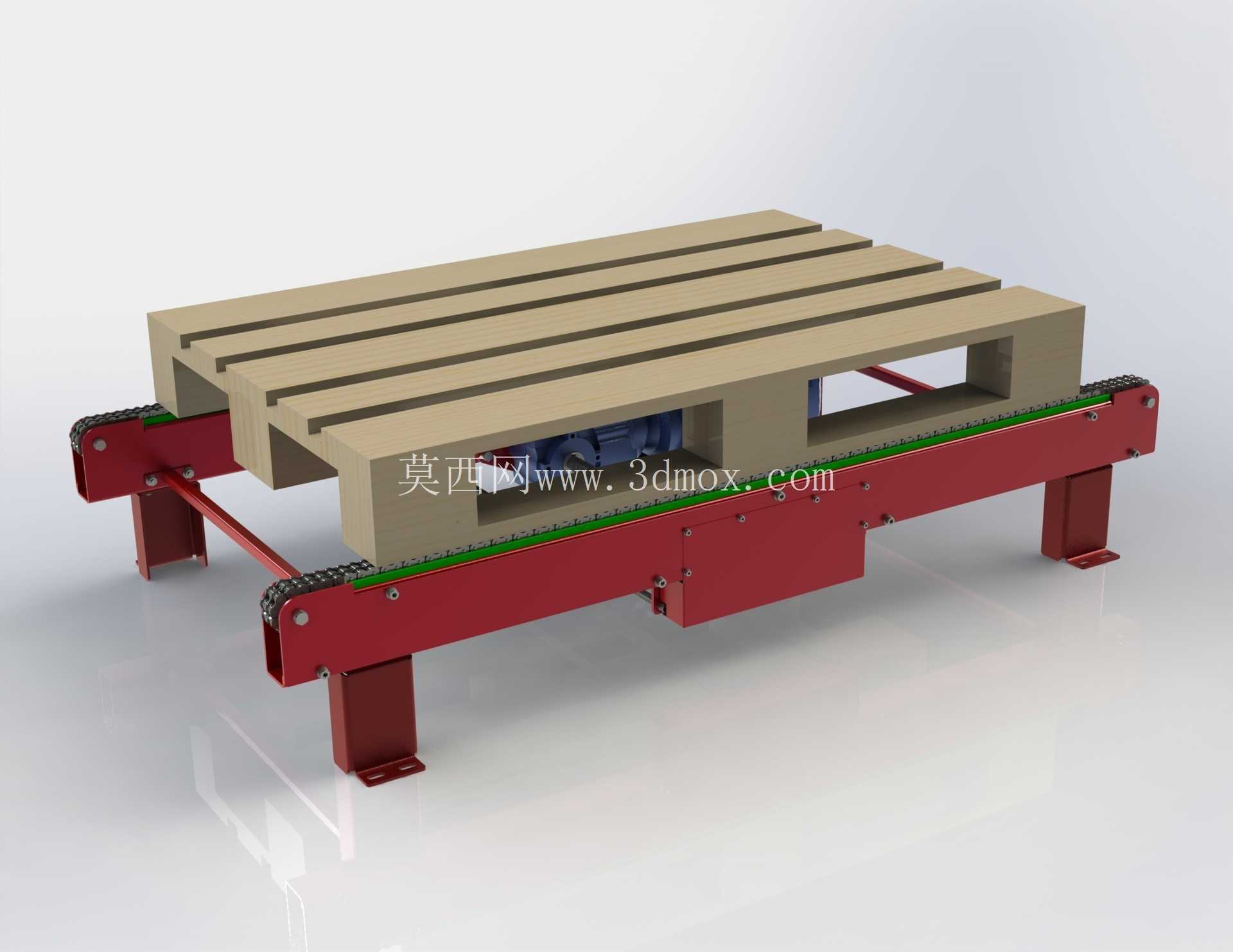

　　该结构面向托盘类工件的平面输送需求，采用双列链条平行布置的方式承载托盘底部，在仓储物流线、装配生产线、机加工工序间转运以及自动化立体库接驳段中都有较高适用性。设备的核心作用不是单件散料输送，而是将带有规则底面的托盘、工装板或带支撑脚的载具沿固定方向稳定移送，使工件能够在上下料工位、加工工位、检测工位和缓存工位之间形成连续物流。

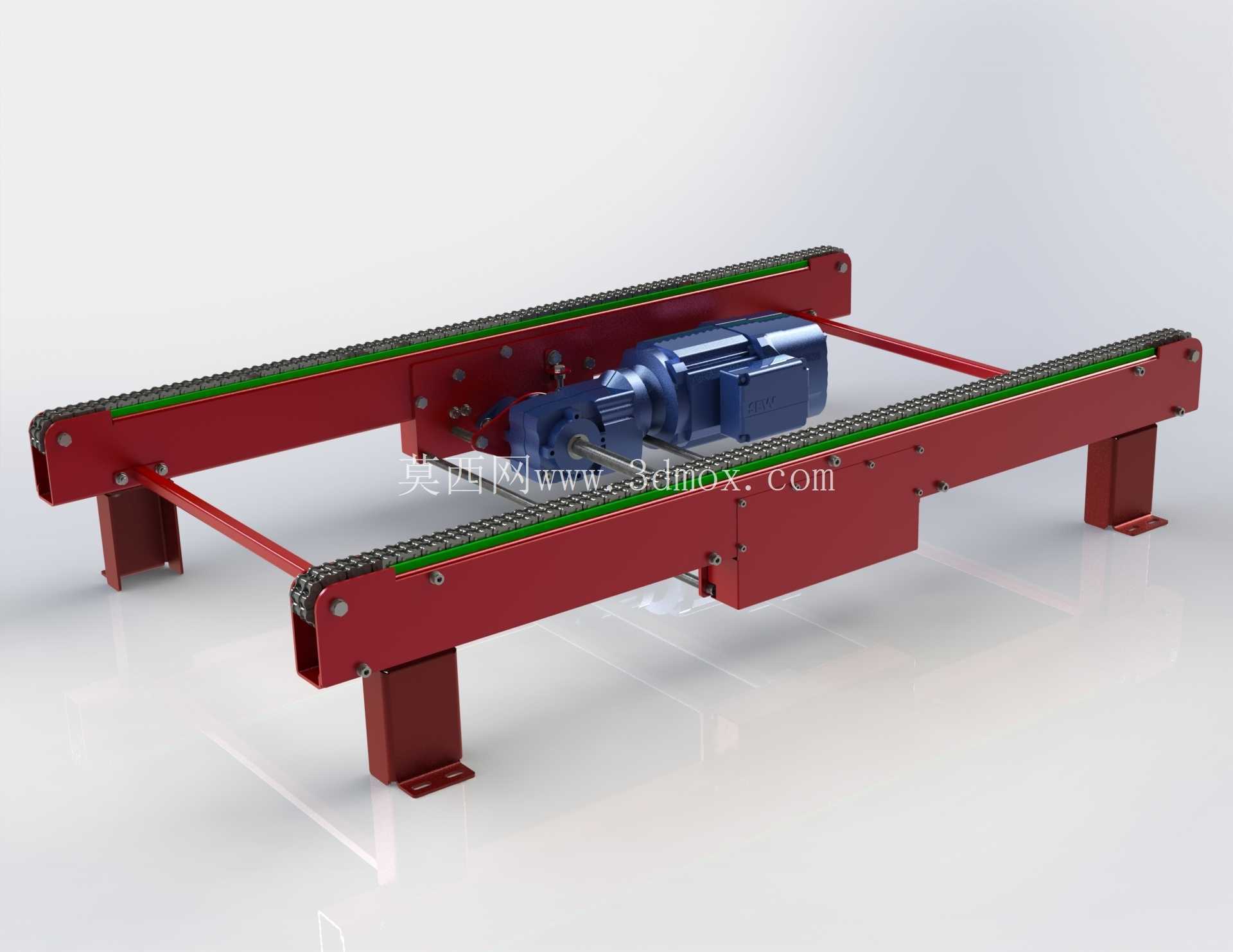

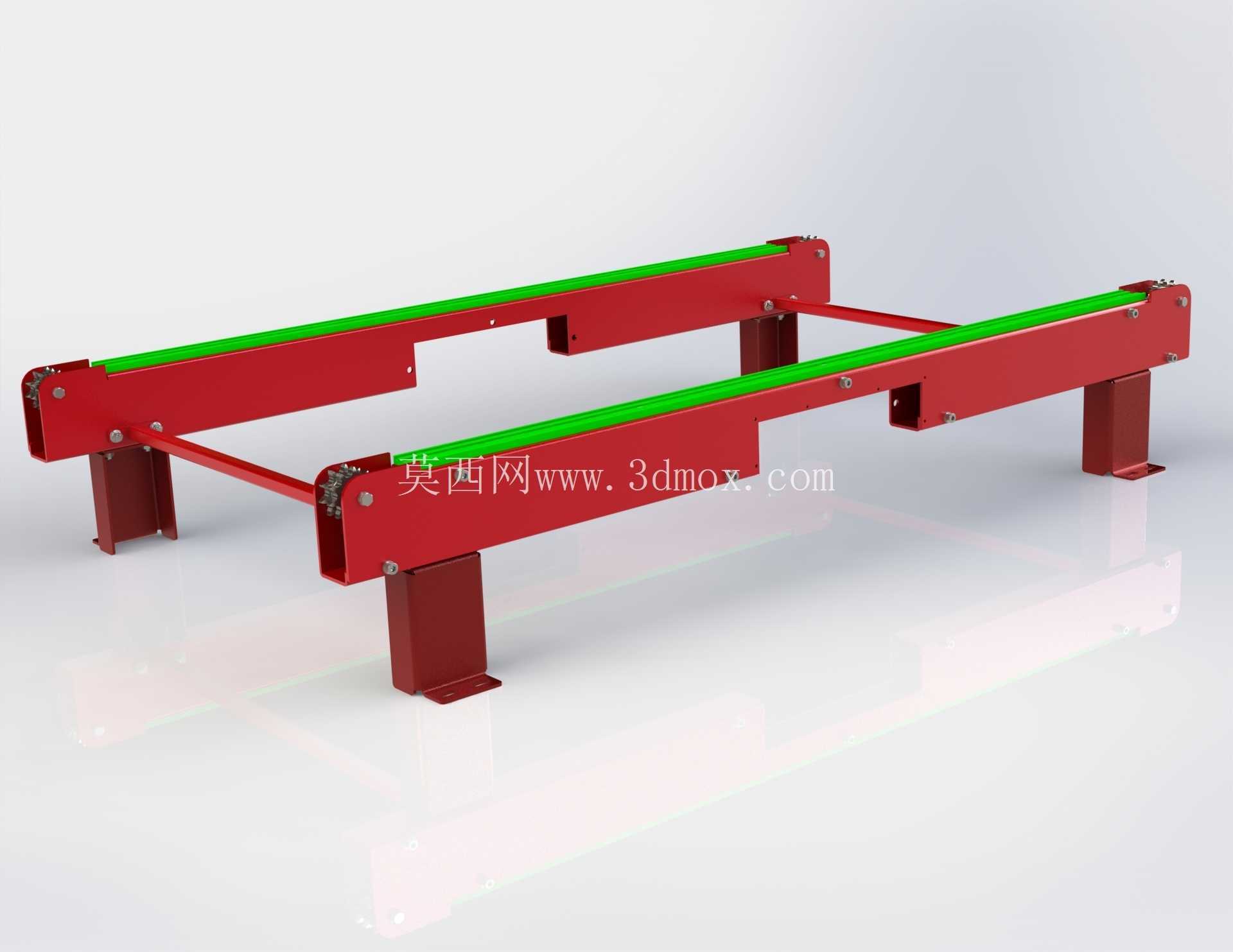

　　从布置逻辑看，两根输送链条分别位于托盘下方两侧，链条节距与链轮啮合关系明确，链长方向构成主要输送路径。机架采用型钢与板材组合形式，两侧长梁承担链条导向、张紧反力和托盘载荷，底部支腿将整机载荷传递到地面。支腿位置避开托盘下方干涉区域，同时保证人员接近和维护空间。机架中部设置横向连接杆，用于控制两侧框架的平行度，防止长距离输送时框架出现扭转或开口变形。

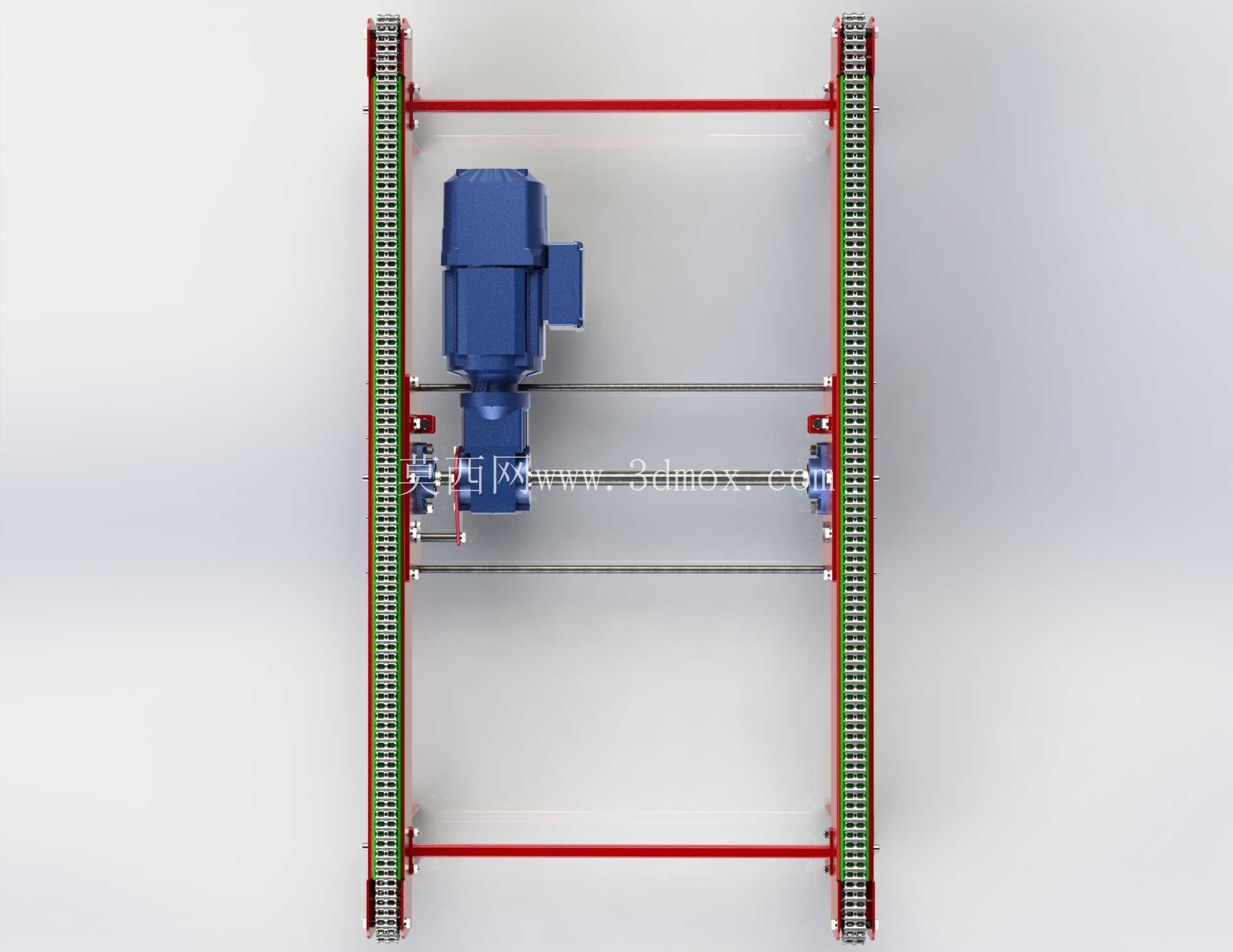

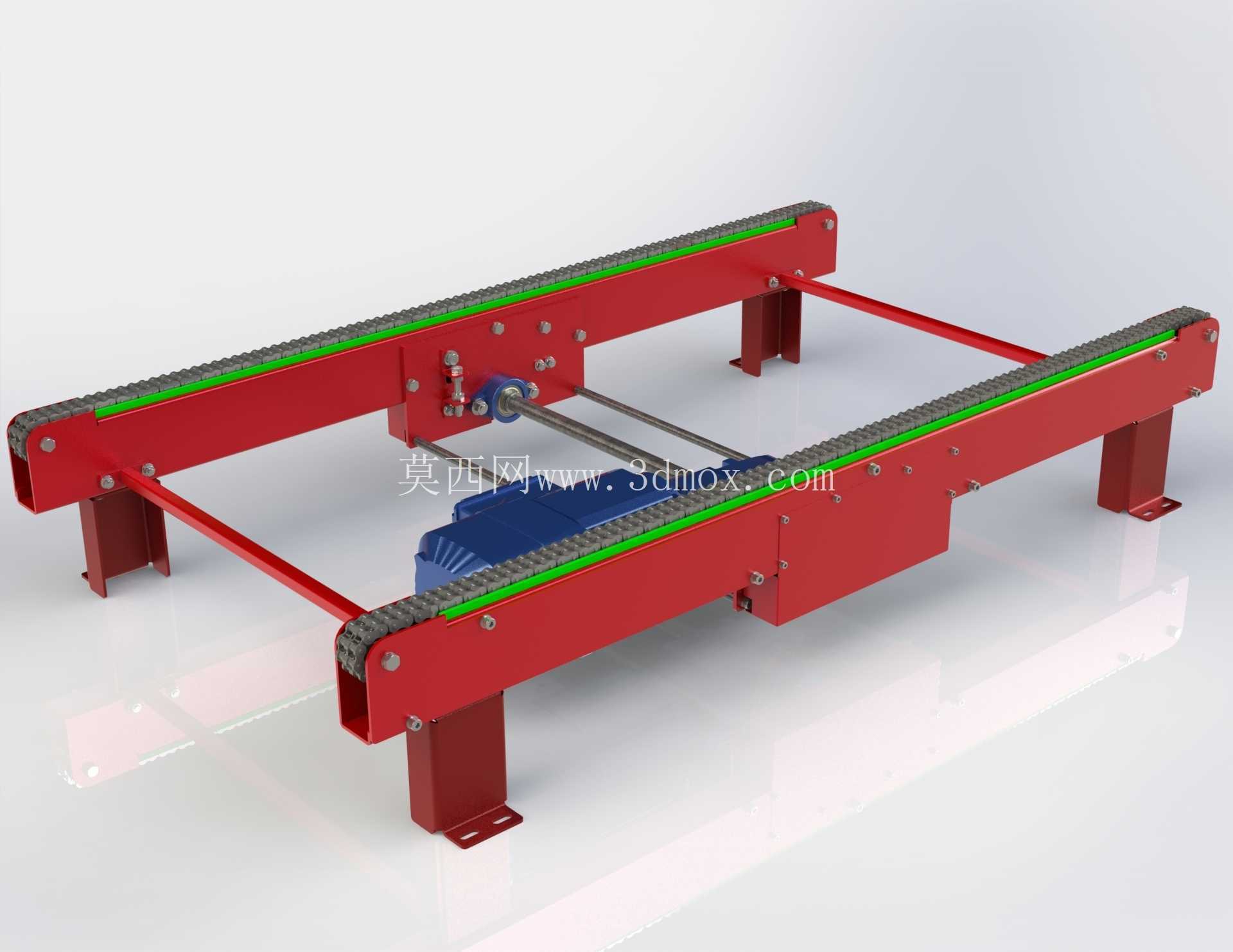

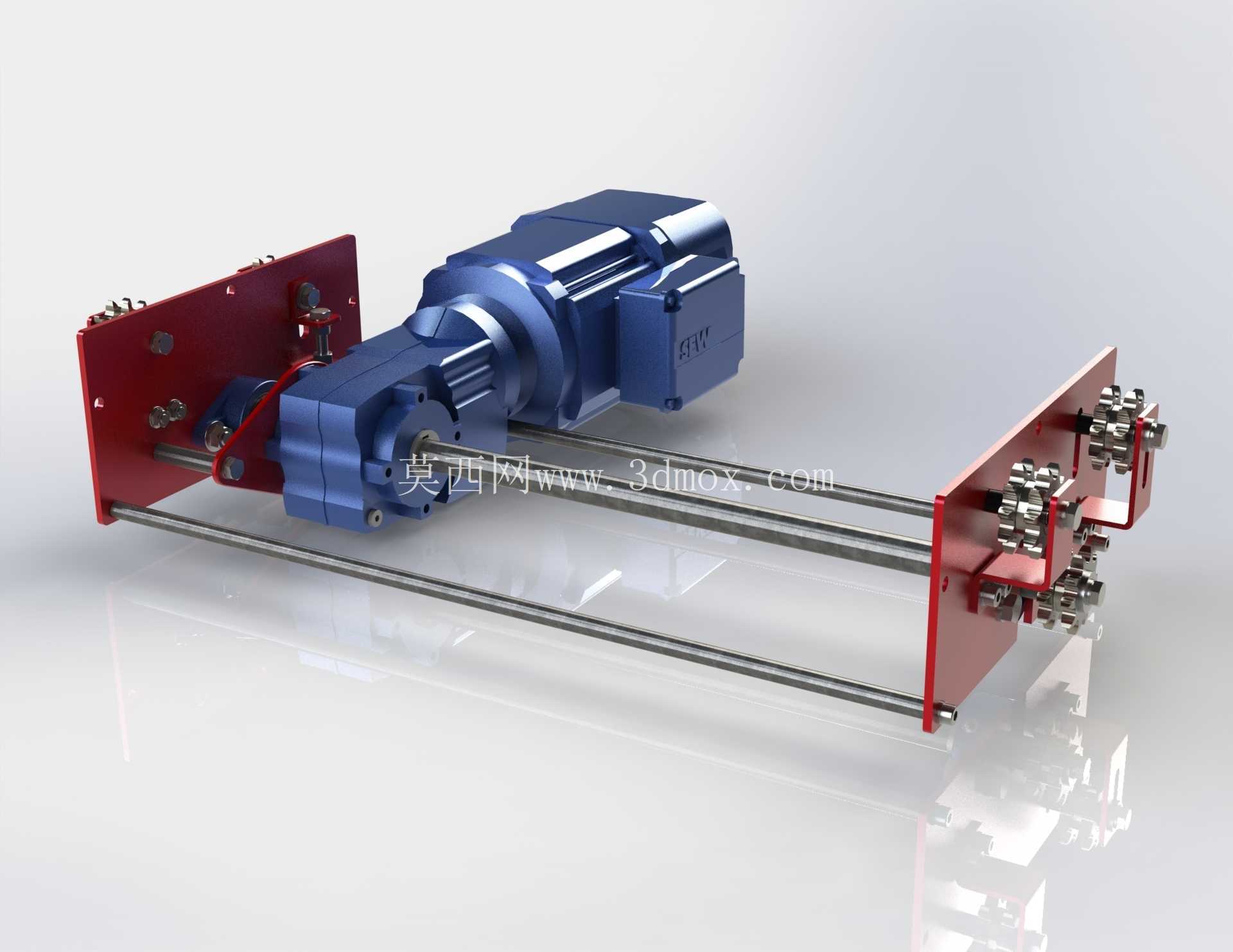

　　驱动部分布置在设备一侧，齿轮电机通过减速输出后将动力传递至链轮轴，再由轴端链轮带动链条运行。该布置有利于把电机、减速器和传动件集中在检修侧，现场维护时不需要拆除托盘导向区域的主要结构。链轮轴两端的支承位置需要保证同轴度，轴承座与机架之间通过螺栓连接，便于装配时调整链条张紧和轴系位置。链条运行速度较低，适合重载托盘的平稳启停，也便于与上下游辊筒线、顶升移栽机、堆垛机或叉车接驳口进行节拍匹配。

　　设备宽度方向以托盘跨距为边界，链条中心线需要与托盘底部接触区域对应，避免托盘边缘悬空或局部受力。有效输送长度覆盖托盘进入、稳定输送和离开三个阶段，入口处可根据现场需要增加导向倒角或导入段，减少托盘上线时的偏摆。机架高度通常按照生产线统一台面高度确定，支腿底板预留地脚固定位置，安装时通过膨胀螺栓或预埋件与地面连接，以承受启动、停止和托盘加载时产生的水平反力。

　　结构设计中，链条不仅是牵引件，也是承载件。托盘底面压在链条上后，载荷通过链板、滚轮、导轨和侧梁逐级传递，因此导轨面的平直度、链条的张紧程度以及两侧链条同步性直接影响输送效果。若两侧链条伸长量不一致，托盘在运行中可能出现偏斜，严重时会与侧边导向件摩擦。建模时需要重点表达链条路径、链轮分度圆、轴承座安装面、电机法兰接口、支腿底板孔位以及侧梁上的装配孔，这些特征决定了后续工程图出图和现场安装能否直接落地。

　　在功能扩展方面，该类链条输送机可在端部设置张紧机构，通过调整链轮轴位置补偿链条磨损后的伸长；也可在机架侧面安装接近开关、阻挡器或到位检测支架，实现托盘定位、积放和工序联锁。对于需要与自动生产线联动的场景，驱动电机可选用带制动或变频控制的形式，使托盘在重载条件下启停更柔和。设备周围应保留驱动侧检修空间，链条下方宜设置接屑或清洁区域，避免长期运行后杂物卡入链轮啮合处。

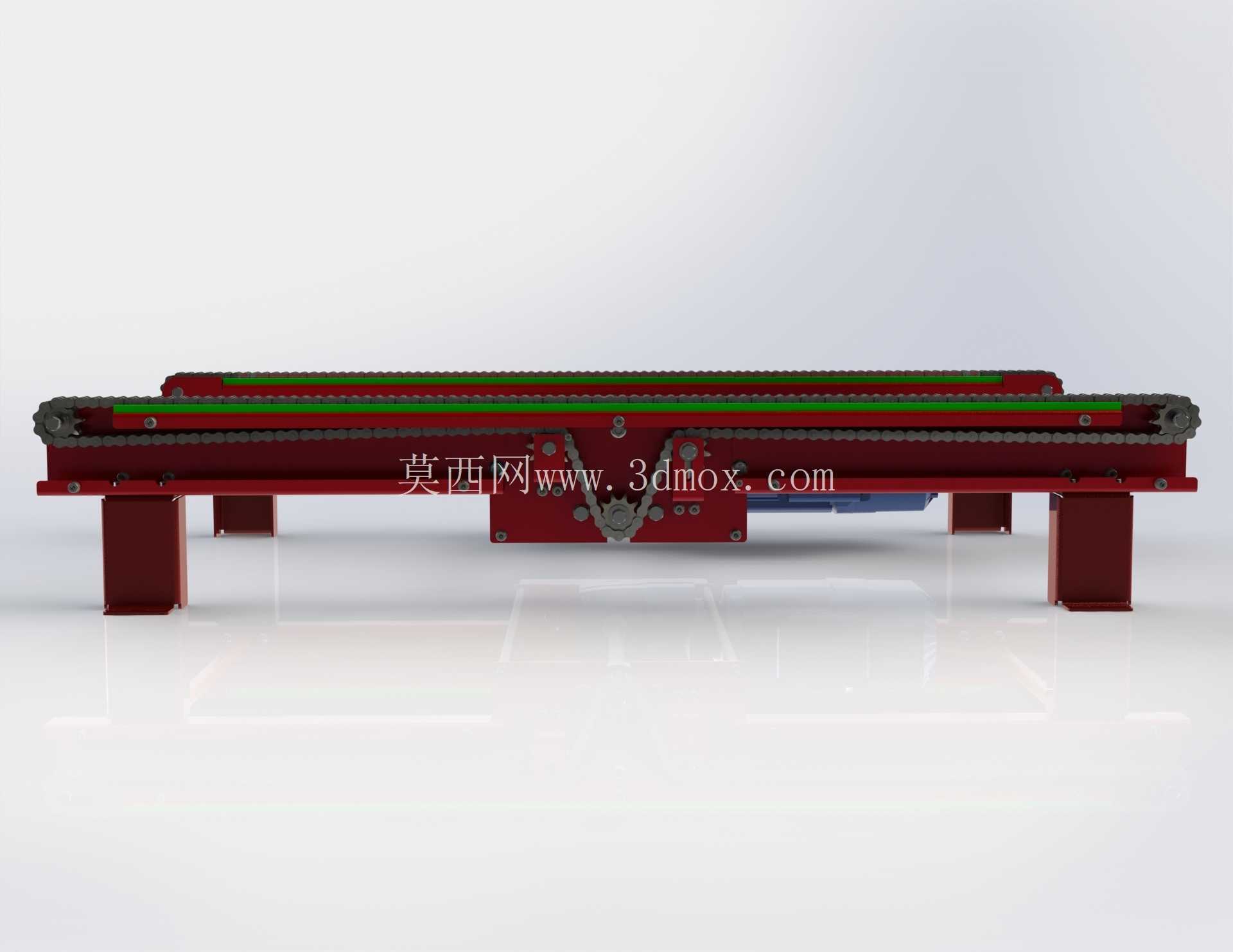

　　外形建模需要关注安装边界：整机长度方向包含驱动端、张紧端和中间输送段，宽度方向除链条有效跨距外还应计入电机、外伸轴和护罩尺寸，高度方向则包括支腿、机架、链条上表面及电机最高点。生产线布局时，不能只按托盘外形预留空间，还应核对电机侧向突出、地脚板位置、维护开口和与相邻设备的连接高度。该结构整体形式简洁，承载路径清晰，适合作为重型托盘物流系统中的标准输送单元，也可在此基础上改造成不同长度、不同宽度和不同驱动位置的专用输送段。
