立式气动钻孔专用工装夹具结构

　　这套立式钻孔工装主要面向小尺寸金属或非金属零件的孔加工场景，常见于仪表零件、小型阀体、支架类工件在批量生产中的钻削工序。设备并非独立的大型钻床，而是一套可布置在工作台面上的专用钻孔单元，核心思路是把工件定位、压紧、钻头导向和进给动作集中在同一刚性底板上，减少人工划线、找正和反复装夹带来的误差。

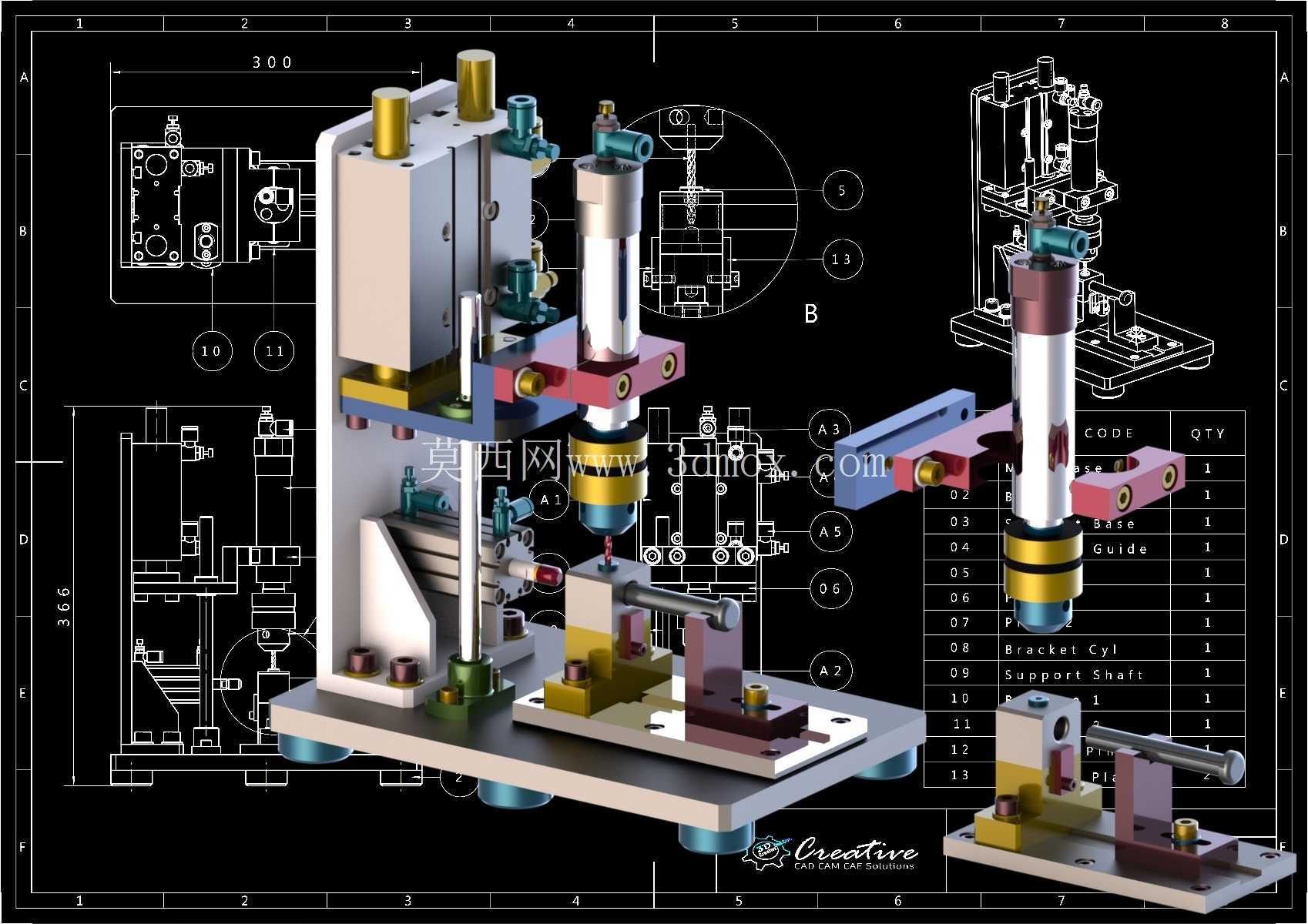

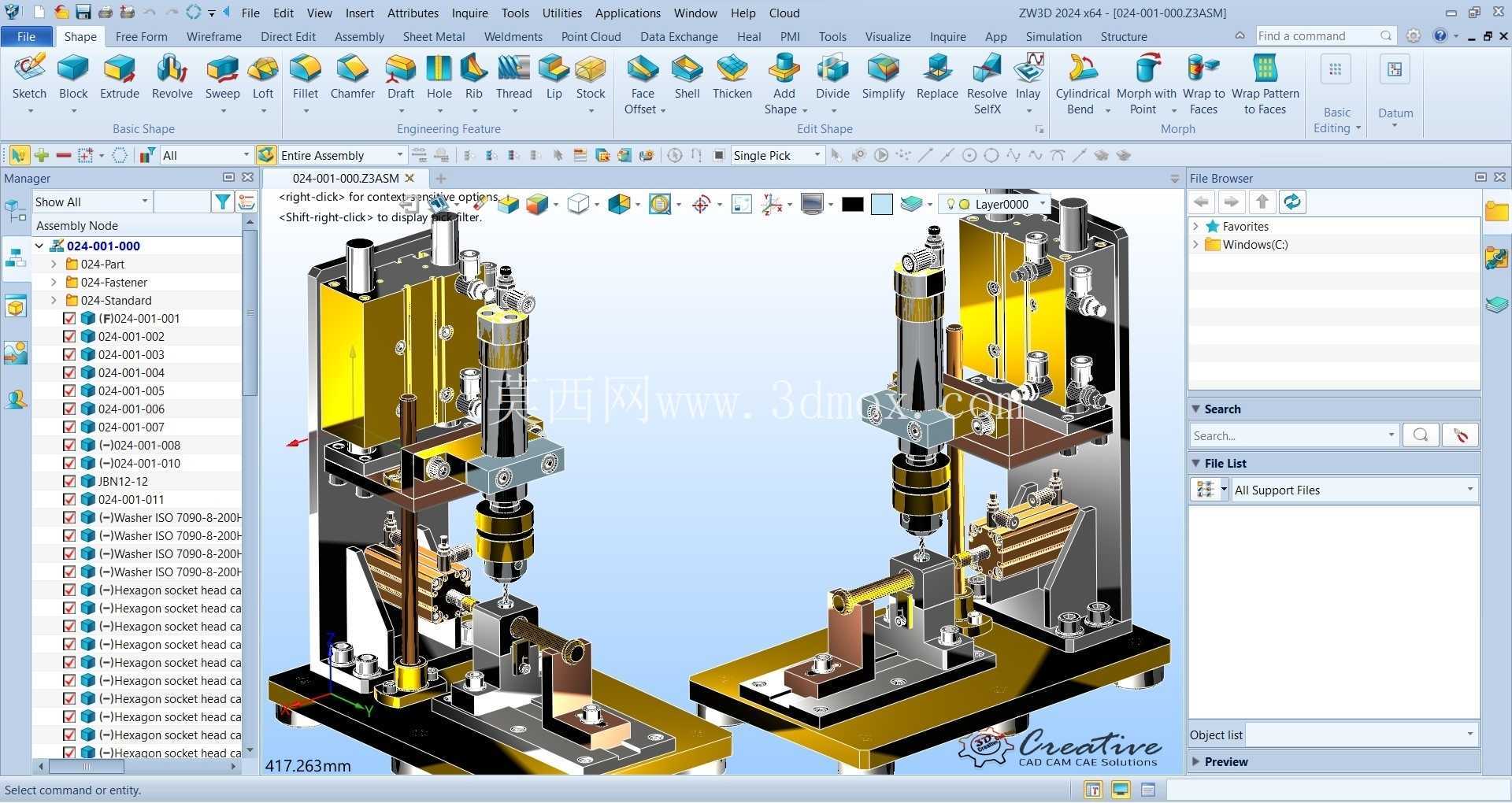

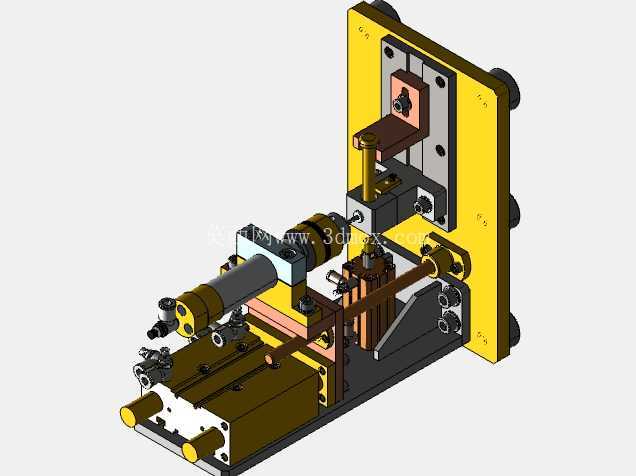

　　从结构布置看，底板承担全部安装基准，立柱、导向支座、气缸安装板和工件定位块均围绕钻孔中心展开。左侧较高的立板组件用于提供侧向支撑与直线导向，导柱、滑块和限位件配合后，可使执行端沿固定方向上下运动，避免钻削过程中出现偏摆。右侧独立布置的气动执行件通过连接块与滑动座相连，压头或钻头安装位位于运动轴线上，动作路径短，传力直接，适合重复性的轻载荷钻孔、倒角或孔位压装作业。

　　实际使用时，工件先放置在底部定位块上，依靠型面、挡销或仿形支撑确定初始位置；侧向夹紧件随后限制工件水平自由度，立式执行端再完成压紧或进给。这样的顺序设计能够避免工件在受力瞬间移位，尤其适合同一孔位需要稳定重复加工的批次零件。底板上的多个安装孔和可调支座，为更换不同产品的定位块预留了空间，使工装不必整体重做，只需替换与工件轮廓相关的小件即可适应相近规格产品。

　　刚性设计是该类工装的重点。钻削力虽然不大，但钻头接触工件瞬间会产生径向抗力，若导向间隙过大或支座单薄，孔位容易出现喇叭口、偏斜或孔径超差。模型中立柱与底板采用较大接触面积连接，滑动部位设置导向轴和支承块，执行件与工作头之间通过过渡板分散载荷，这些处理都有利于提高钻孔轴线的稳定性。底部可调支承脚则用于在工作台面上找平，降低安装面不平对工装姿态的影响。

　　外形边界方面，该装置属于台式紧凑型结构，高度集中在执行气缸、导向立柱和工作头范围内，平面占地由长方形底板决定。布局时需在设备前方预留工件取放空间，在侧向留出气管接头、手动阀或传感器的安装与维护位置；上方应保证执行件满行程时不与防护架、照明或车间管线干涉。若接入自动生产线，还需在底板周围确认与输送线、分度盘或机器人取料位的衔接尺寸，保证工件能够水平送入定位区。

　　钻孔工作头的设计兼顾了快换与对中需求。主轴或钻夹部位沿竖直轴线安装，周围的连接环、锁紧件和限位螺母用于控制行程终点，防止钻头过钻或撞击定位面。对于不同孔径和材料，可通过更换钻套、导向套或压头来调整工艺参数；导向套距工件表面越近，钻头入钻时的稳定性越好，但也要考虑排屑空间和钻头更换便利性。

　　在安全与维护层面，气动回路应保持管路走向清晰，接头位置远离切屑飞溅区域；滑动导柱需要定期清洁并补充润滑，定位块与夹紧块的磨损会直接影响孔位一致性，应作为易损件管理。若用于铝合金、塑料等轻切削材料，该结构可获得较高的重复装夹效率；若用于钢件钻孔，则需结合钻头类型、切削参数和底座固定方式进一步校核刚性。整体来看，这套工装把定位、夹紧、导向和进给整合为紧凑单元，适合多品种小批量生产中的孔加工工位，也可作为专用设备改造时的模块化执行机构参考。
