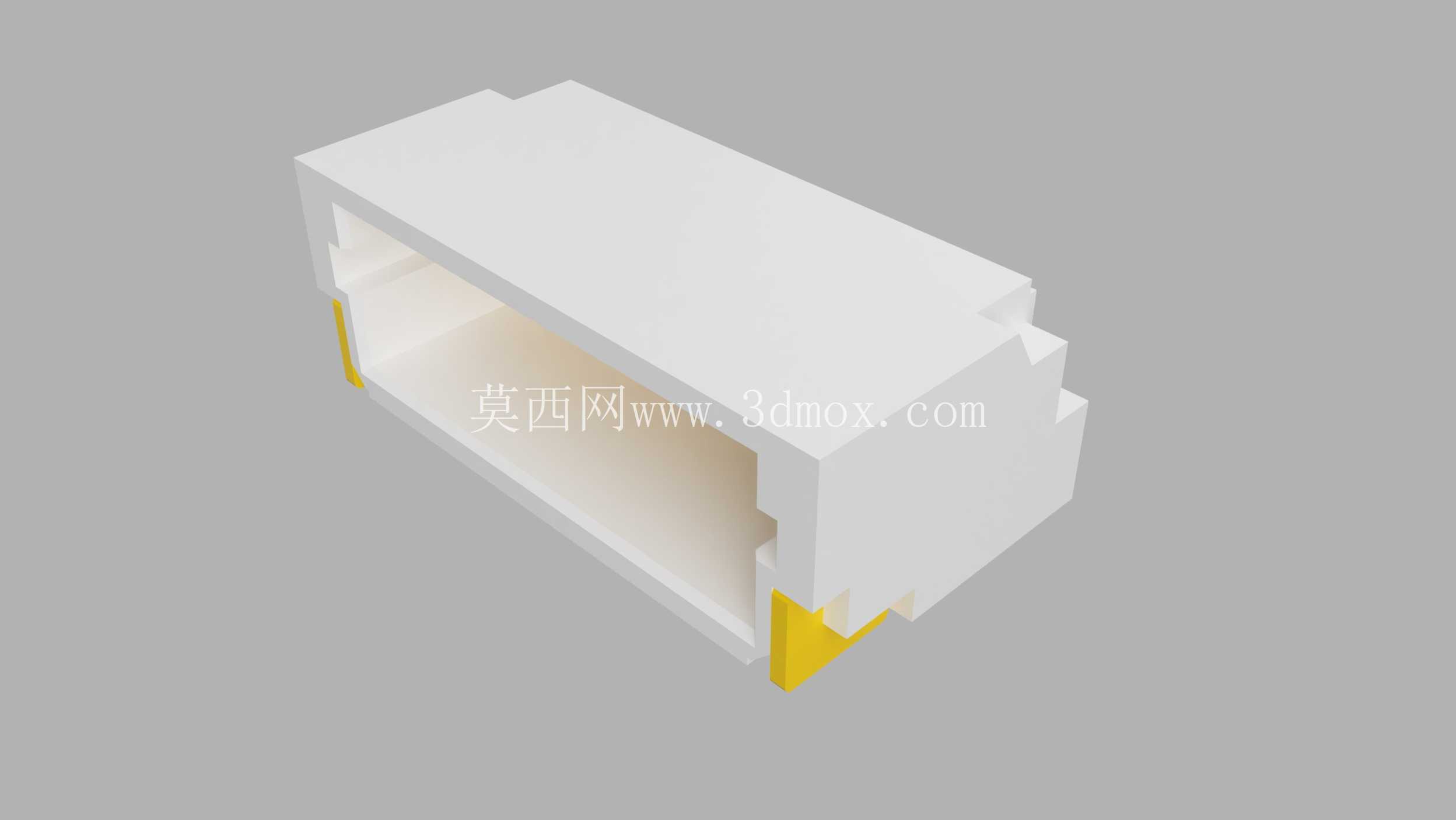

间距1.0毫米十针卧式贴片连接器塑壳

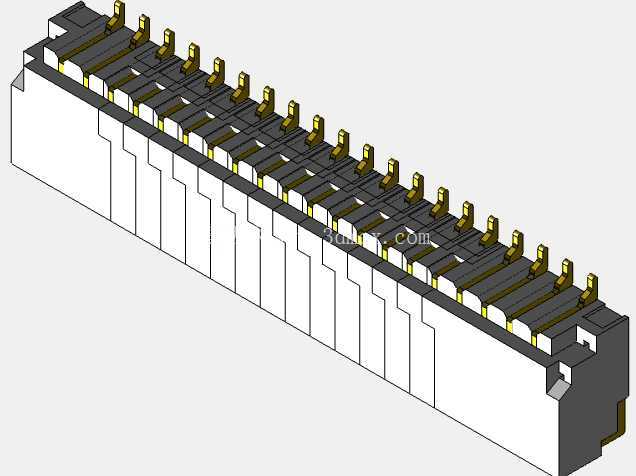

　　这套连接器塑壳的建模工作，是围绕消费电子内部线束互联的实际装配需求展开的，核心目标是还原间距1.0毫米规格十针卧式接插件的完整结构，给小型电子设备的内部布线、板端对接场景提供可直接用于干涉校验的结构参考。做这类微小型接插件的三维建模，最先要锚定的不是外观曲面，而是针脚间距这个核心边界：1.0毫米的针距属于细间距连接器范畴，十根接触端子沿塑壳长度方向等距排布，相邻端子中心距严格控制在1毫米，整体塑壳长度随针数线性延伸，宽度方向要容纳端子的弹性接触臂、塑壳防脱卡扣以及板端定位柱，整体厚度控制在极低的区间，完全适配便携设备内部局促的堆叠空间。

　　从实际应用场景来看，这类1.0间距卧式贴片连接器大量用在智能穿戴内部主板与传感器排线的对接、小型无人机飞控板与电调的信号互联、便携数码产品的电池接线端、家用小型物联网模块的外设接线位，这类场景的共同特点是设备内部留给接插件的Z向高度极其有限，传统直插式连接器的针脚穿透PCB后会占用背面空间，而卧式贴片结构的焊接端子完全贴合PCB正面焊盘，不需要在板上开穿孔，既节省了PCB的布线面积，也避免了针脚突出背面剐蹭电池或者外壳内壁的问题。建模过程中对塑壳内部的端子通道做了完整还原，每一个端子槽都对应独立的走线腔，腔体内壁设计有导向斜面，在公端排线插入时，斜面会先把金属接触片引导到正确的对接位置，避免细针脚在插拔过程中出现歪针、顶弯的问题。

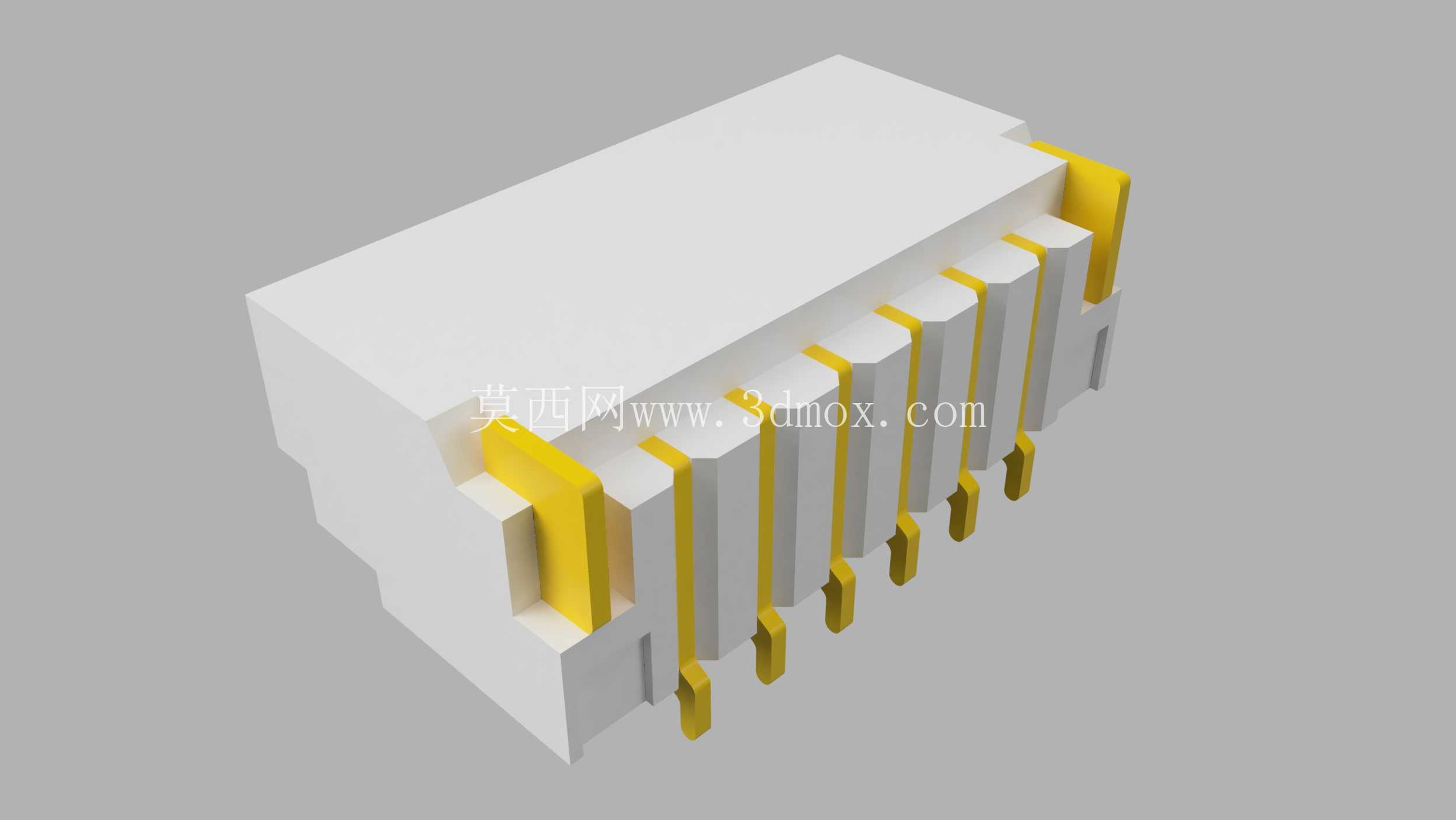

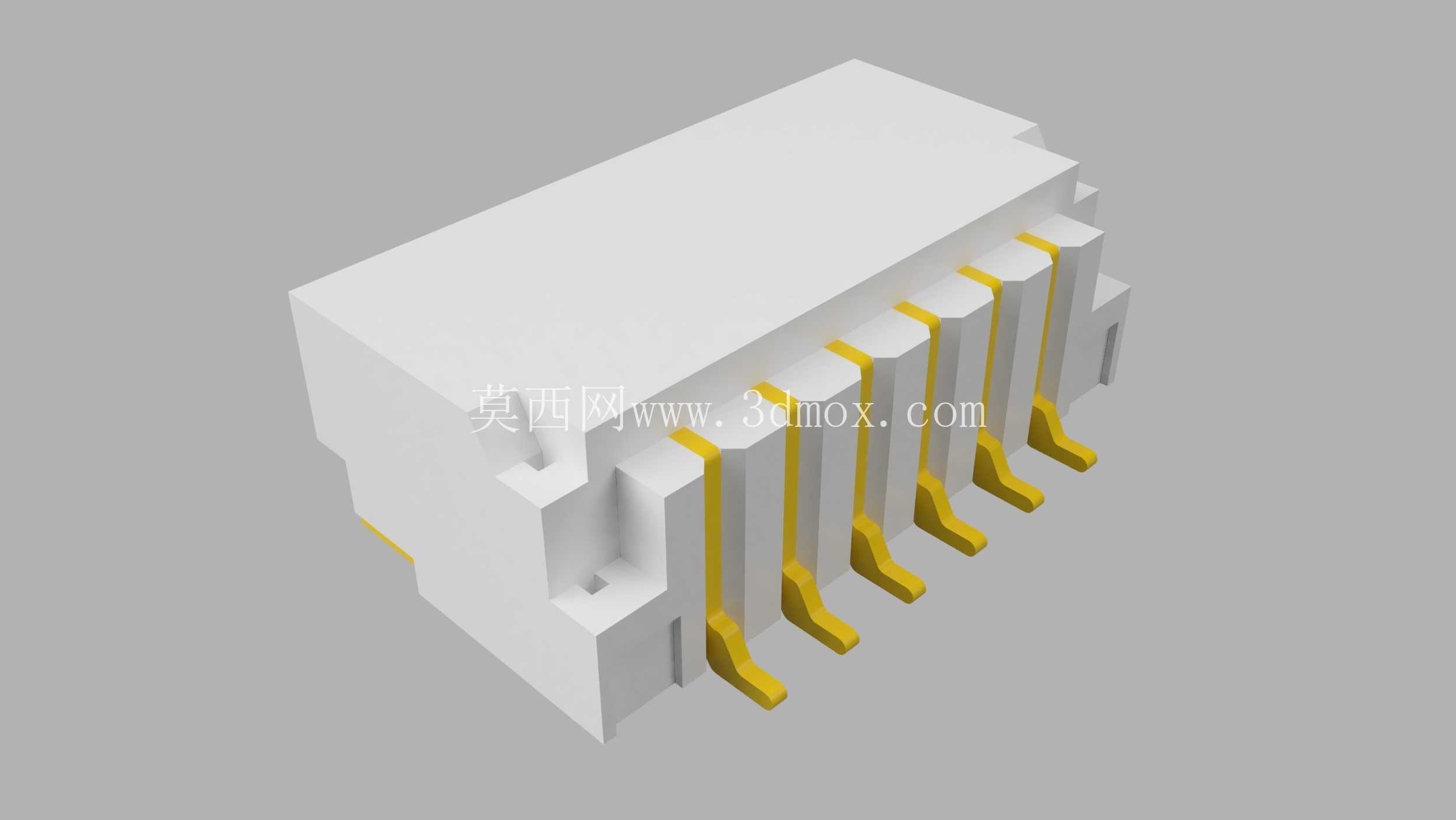

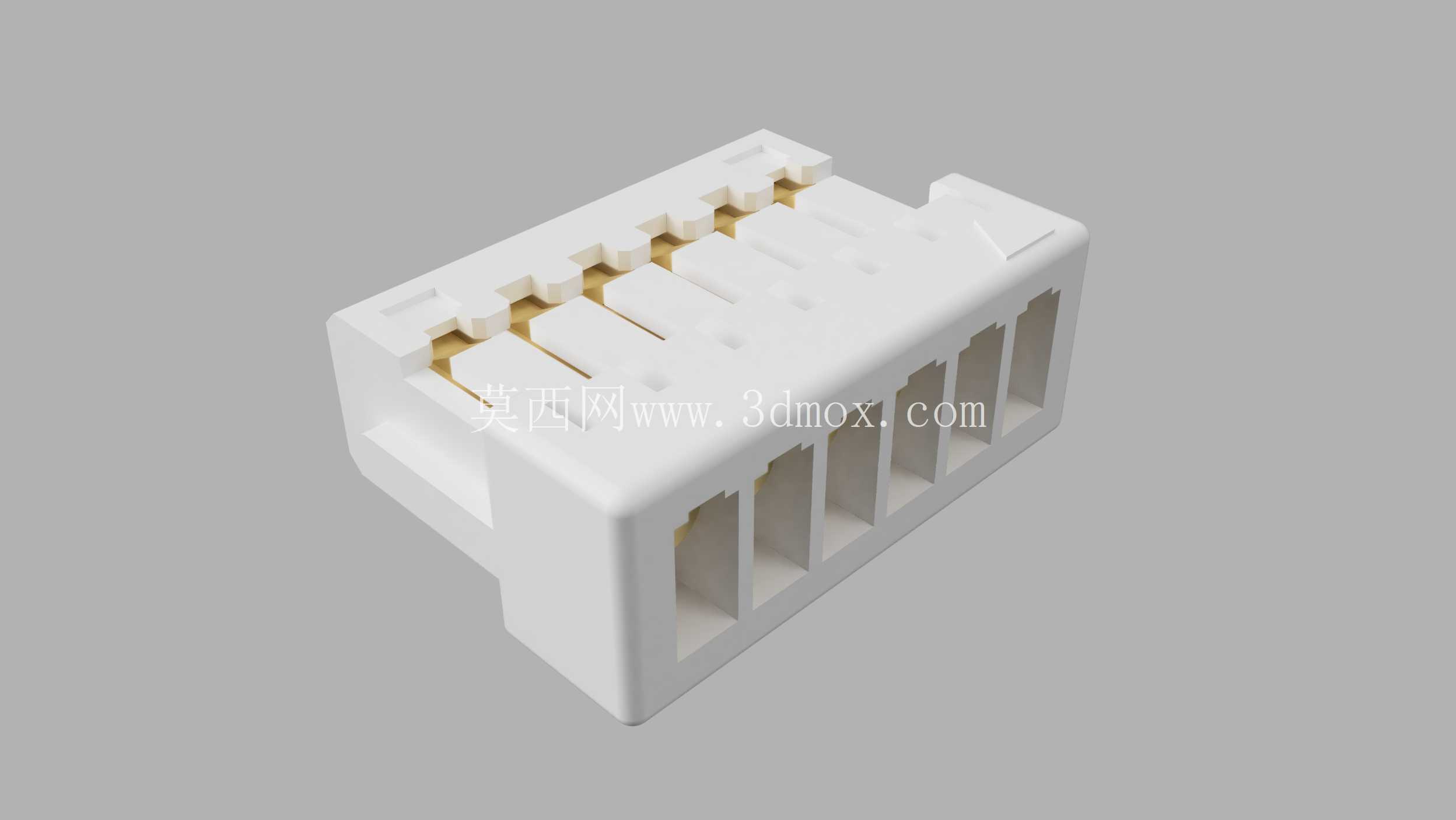

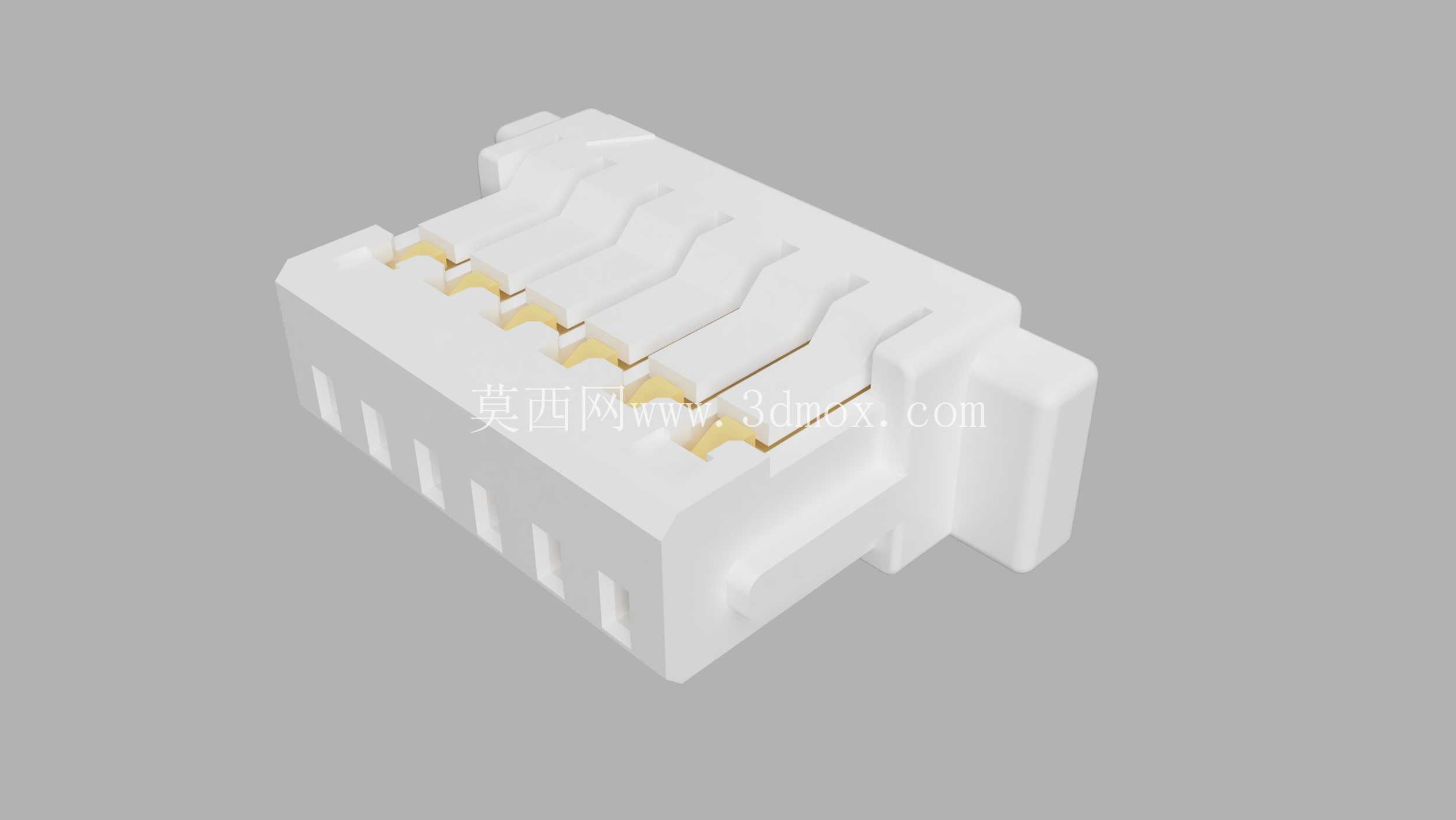

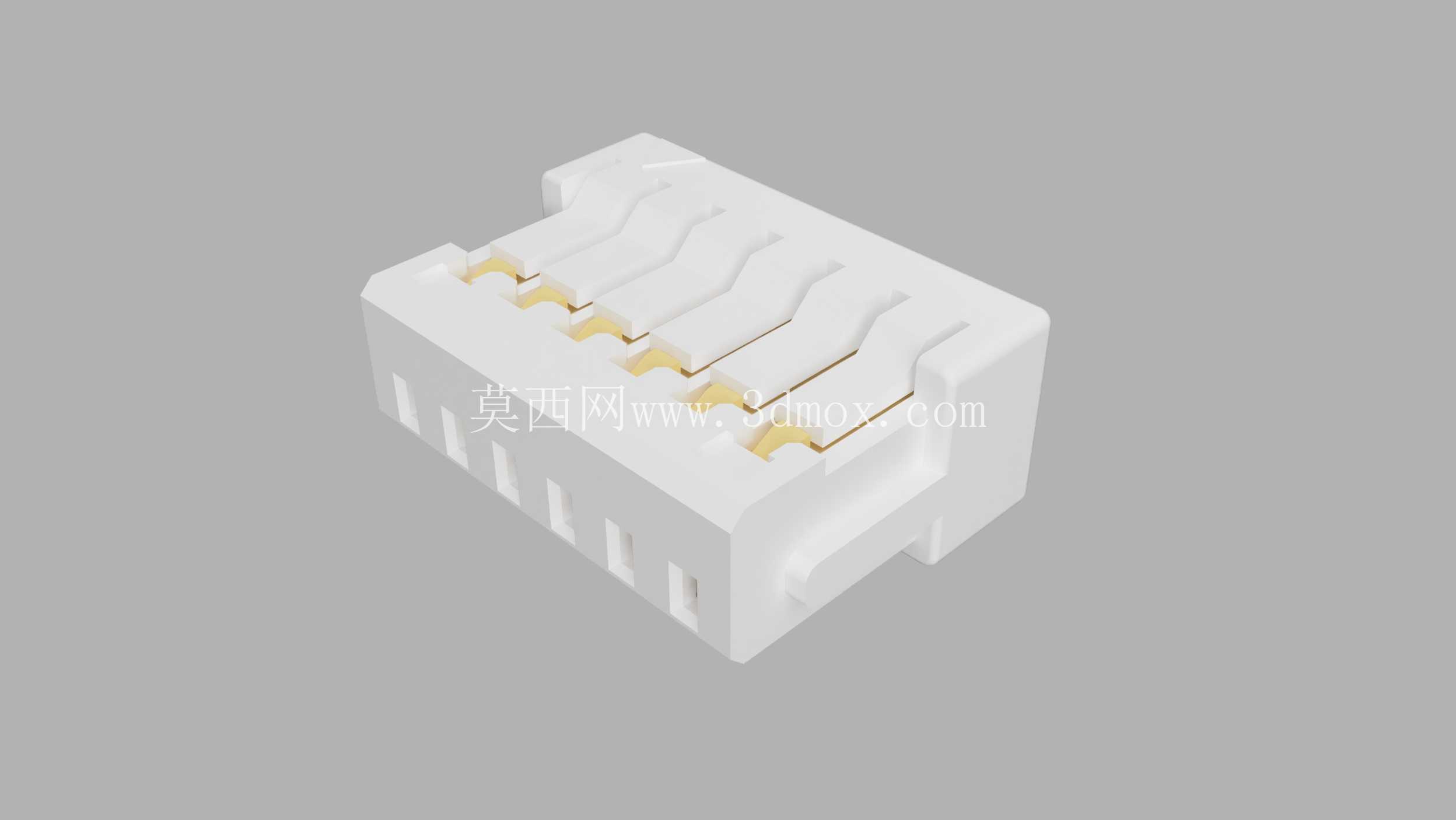

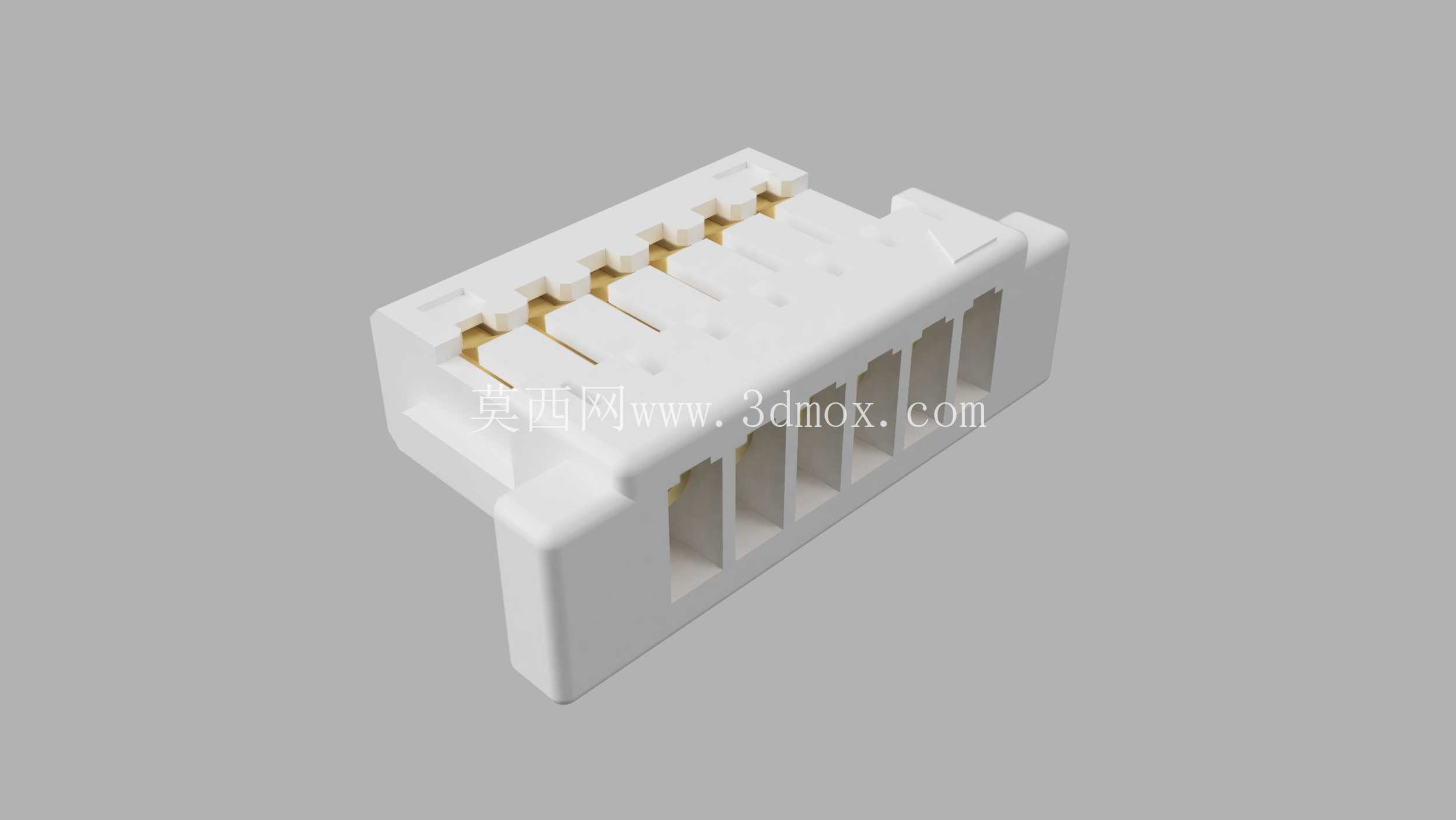

　　塑壳本体采用白色耐高温绝缘塑料材质，建模时特意保留了壳体侧面的防呆凸筋，这个结构的作用是在反向插入公头时，凸筋会和公头外壳的缺口形成物理干涉，操作人员根本无法把连接器反插，从结构上杜绝了针脚定义接反导致的电路短路风险。端子部分的建模没有做简化省略，每一根铜质接触端子都还原了前端的弹性接触翘曲结构，端子中段埋入塑壳内部的固定倒刺，以及尾部向外弯折的SMT贴片焊脚：接触翘曲的弧度经过反复核对，保证公头插片插入时，弹片能提供稳定的正向接触压力，不会因为设备轻微震动就出现接触瞬断；埋入塑壳的倒刺是和塑料壳体注塑时咬合的结构，端子在多次插拔受力时不会在塑壳槽内发生轴向窜动；尾部焊脚的宽度和伸出长度完全匹配标准SMT回流焊工艺要求，焊脚底面和塑壳底部的定位柱底面处于同一基准平面，贴片机吸嘴抓取塑壳放到PCB焊盘上时，所有焊脚能同时和锡膏接触，过回流炉时不会出现虚焊、立碑的工艺缺陷。

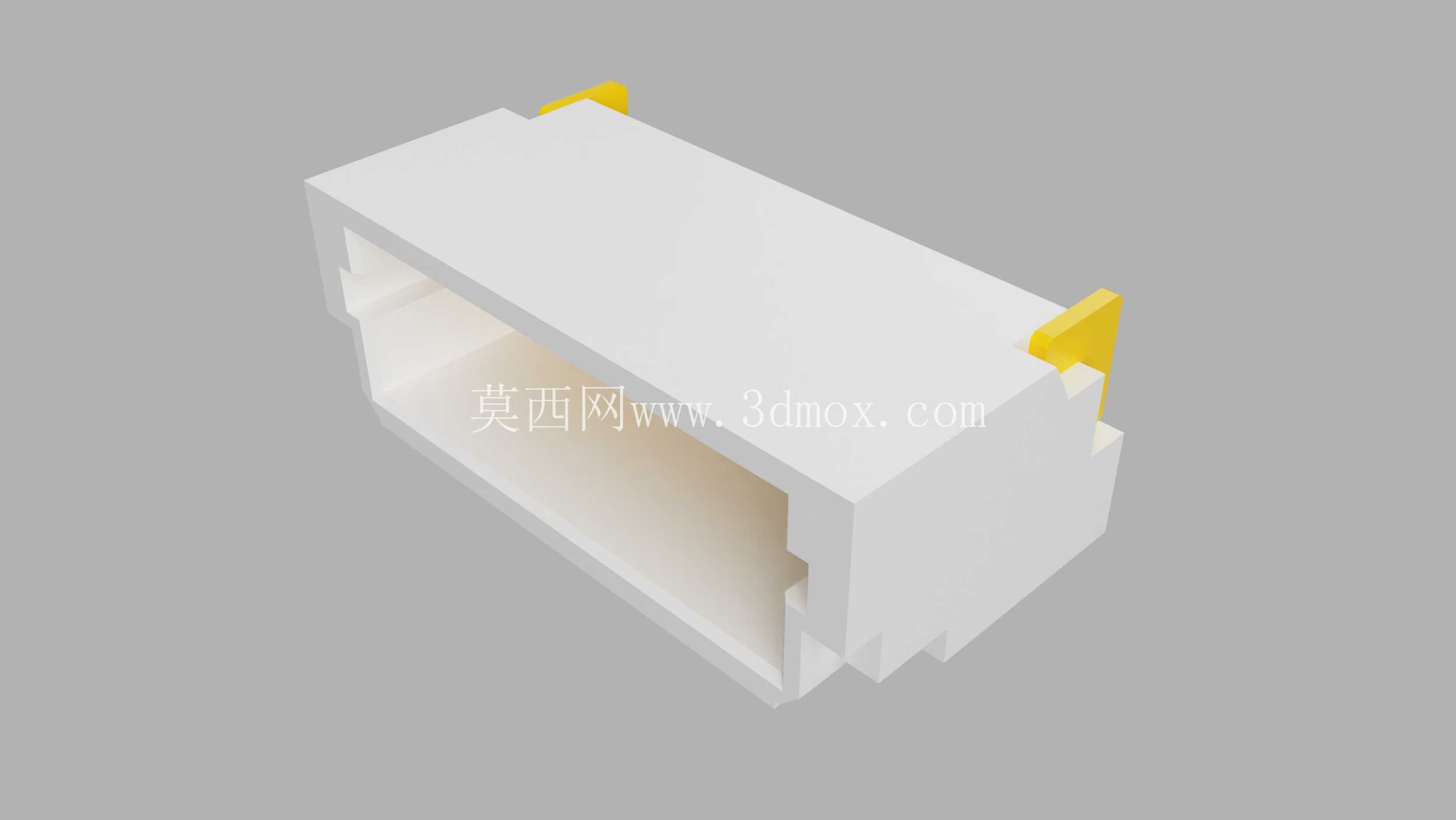

　　安装边界的校验是这类微小型连接器建模的重点，塑壳底部两侧的定位柱直径很小，对应PCB上的定位孔间隙控制在0.05毫米以内，既可以在贴片时快速对位，也能在焊接完成后承受横向的插拔力，避免焊脚直接承受剪切应力。塑壳两端的外侧预留了公头插入后的锁扣空间，公头外壳侧面的倒扣滑入塑壳两侧的锁位后，会形成明确的插入到位手感，正常使用过程中线束受到拉扯时，公头不会直接从塑壳中脱出。建模时还还原了塑壳顶面的多条加强筋，这些筋位沿着端子排布方向延伸，既提升了薄壳结构的整体刚性，在SMT高温过炉时不会因为热应力发生壳体翘曲，也在相邻端子槽之间形成了绝缘隔挡，避免相邻金属端子之间因为锡珠、灰尘堆积引发爬电短路。整个模型的所有配合面都按照实际注塑件的公差逻辑做了预留，塑壳内壁的拔模斜度、端子槽的出模方向、外壳边角的圆角过渡都完全符合注塑生产的工艺要求，结构工程师可以直接把这个模型导入整机装配文件，校验连接器和周边电池、屏蔽罩、结构筋位的间隙，硬件工程师也可以参照模型的焊脚位置直接绘制PCB封装，不需要再反复测绘实物调整尺寸。
