长距绿色PVC带式输送线结构

　　这套长距带式输送结构面向车间内部连续转运场景，主体采用绿色PVC承载带，沿长度方向布置多组独立支腿，适合电子装配、包装分拣、轻工产品流转以及零部件工序间输送。设备整体呈细长直线布置，输送带位于机架上部，两侧设置导向挡边，可减少小件在运行过程中的侧向偏移；端部布置驱动单元，通过辊筒带动皮带循环运行，另一端承担张紧与换向作用，使物料能够在较低高度差下稳定通过多个工位。

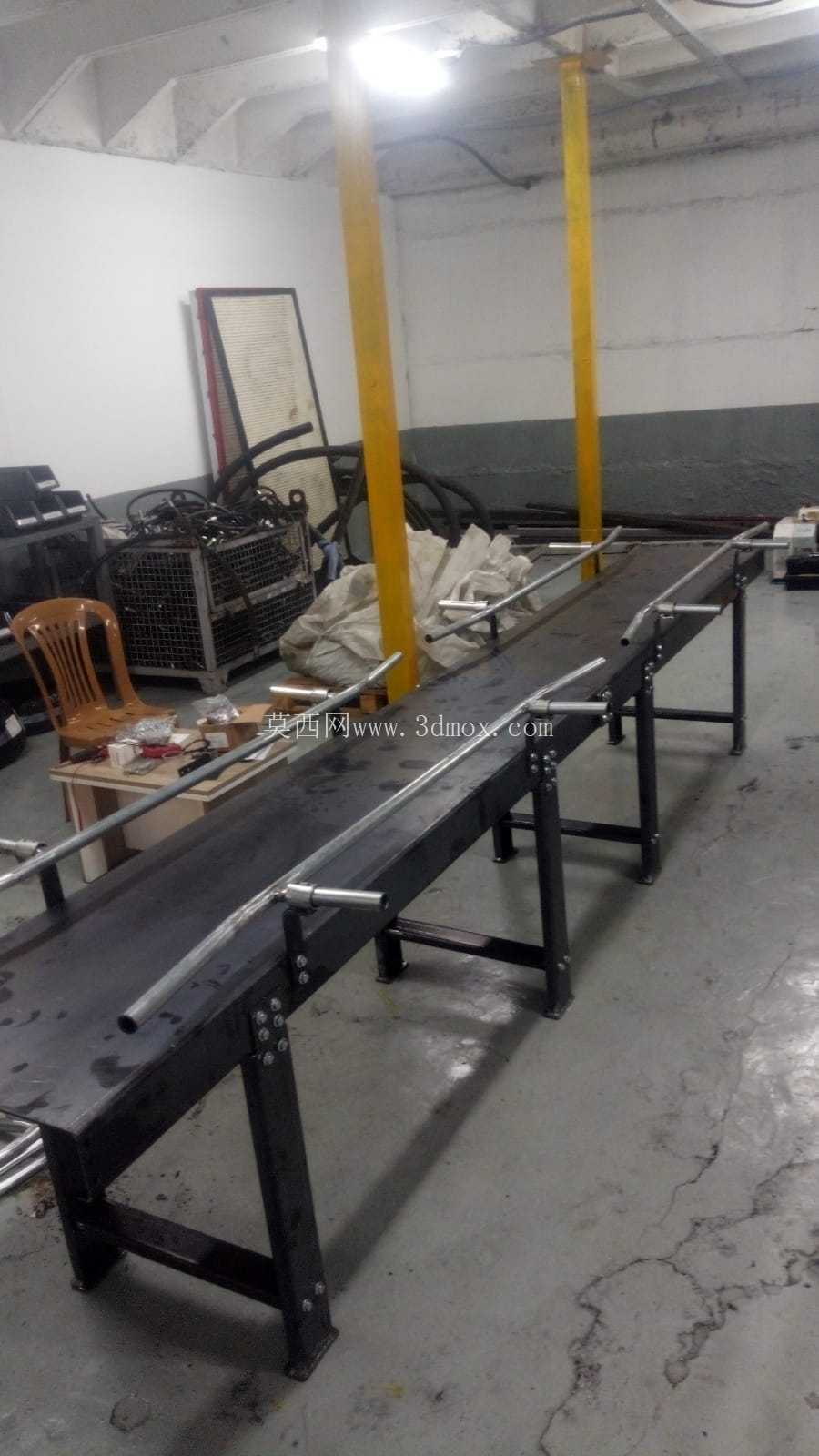

　　从现场布置角度看，这类输送线通常嵌入生产线中间段，上游可对接分拣台、包装机、检测工位或人工上料点，下游可衔接装箱、缓存、贴标或暂存区域。由于机身较长，支腿并非简单等距复制，而是在跨距、支撑刚度和现场通道之间取得平衡：靠近驱动端的位置承受较大扭矩和皮带拉力，支撑间距相对收紧；中段以承载自重和物料载荷为主，支腿按统一模数排列，便于现场拼装、调整水平以及后期维护。支腿底部采用可调脚杯结构，地面不平时可通过螺纹调节高度，避免机架扭曲造成皮带跑偏。

　　承载部分的设计重点在于皮带运行轨迹的约束。绿色PVC带面具有一定摩擦系数，适合纸箱、塑料盒、袋装件、轻型工装板等物料的水平输送。皮带下方设置连续承托板或托辊组，使带面在负载状态下保持平直，避免长距离运行时出现明显下垂。两侧挡边并不承担主要夹紧功能，而是作为限位和安全防护边界，防止物料边缘挂碰机架，也能让操作人员直观识别输送通道。端部辊筒处保留皮带包角，驱动辊表面可根据需要增加滚花或包胶，以提升摩擦力，降低低速重载启动时的打滑概率。

　　机架结构采用型材与焊接件组合思路，纵向主梁承担弯矩，横向撑杆连接两侧框架，支腿通过螺栓与主梁固定，形成可拆段运输的模块化形式。对于较长输送线，拆段设计很关键：单段长度需要兼顾厂内加工、车辆运输和现场吊装，段与段之间通过定位面和紧固件连接，安装时先校正中心线，再统一调整支腿高度。若现场地面存在排水沟、通道口或设备基础，支腿位置可在一定范围内避让，但主梁接口不宜设置在弯矩最大的驱动端附近。

　　驱动端布置在输送方向一侧，电机减速单元与辊筒连接后形成紧凑动力包。选型时需要结合带速、单位长度载荷、启停频率以及皮带宽度综合校核，不能只按空载运行状态判断。长输送线启动瞬间皮带张力变化明显，张紧机构应保留足够行程，既可以补偿皮带初期伸长，也能在更换皮带时提供拆装余量。尾端通常采用螺杆张紧或滑块张紧形式，调整时两侧位移需保持同步，否则辊筒轴线与输送方向不垂直，会直接导致皮带向单侧跑偏。

　　安装边界方面，设备长度方向需要预留驱动端维护空间，尤其是电机、减速箱和张紧螺栓所在位置，不能被其他设备紧贴封堵；宽度方向除机身本体外，还应考虑两侧挡边、物料外轮廓以及人员巡检通道。若输送线穿过工位密集区域，电气线缆可沿机架内侧走线，并在支腿附近设置固定点，避免线缆悬垂影响清洁和通行。设备高度通常依据人机操作面确定，上游来料高度、工作台面和下游接料高度应保持连续，减少人工抬放和物料跌落。

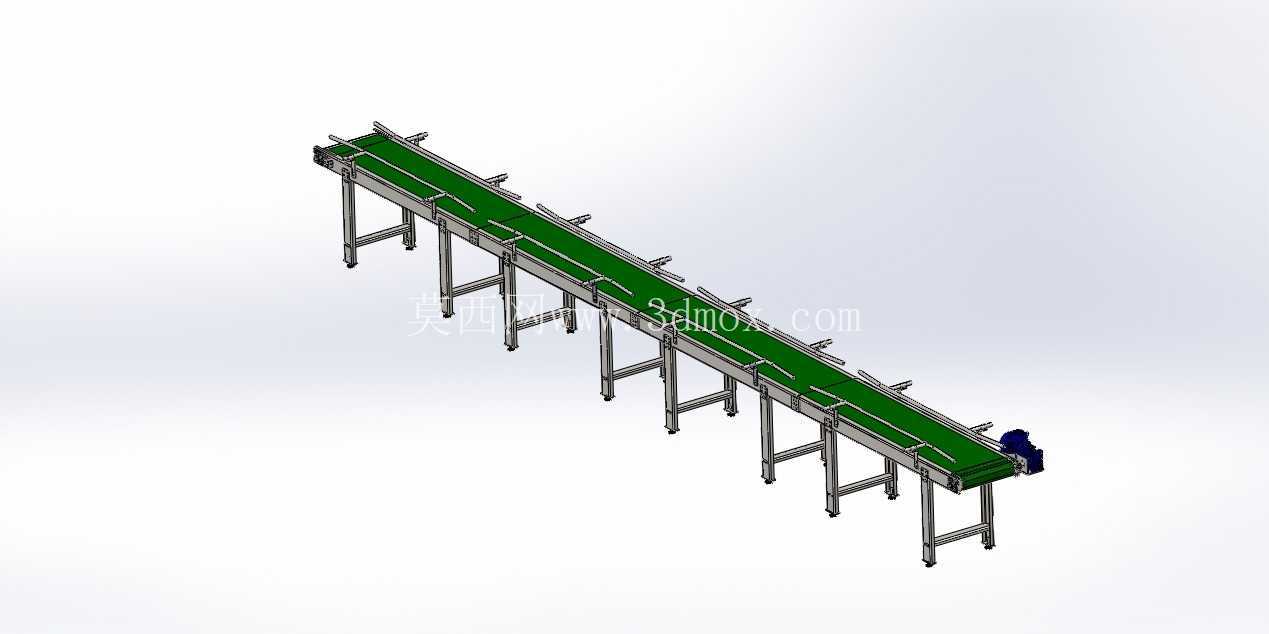

　　在三维结构表达上，模型完整呈现了皮带、主梁、支腿、脚杯、侧挡边、端部辊筒及驱动组件的相对关系，可用于布局干涉检查、输送节拍讨论和非标方案评审。设计人员可在此基础上调整机身长度、支腿跨距、皮带宽度和驱动端位置，也可扩展挡停机构、光电检测支架、导向护栏或中间驱动段。整体结构强调可制造性与现场可调性，适合作为轻型自动化物流输送线的基础方案。
