移动式爬坡皮带输送设备结构设计

　　这套带式输送结构主要面向饲料加工、粮食周转、散包装车以及厂区内短距离转运场景，尤其适合需要频繁变换作业位置的中小型生产场地。设备采用轮式移动底盘，整机可由人工牵引或小型车辆拖移，到达作业点后通过支撑结构稳定落位，不需要浇筑固定基础，也减少了常规固定式输送线在场地改造、基础预埋和停机搬迁上的工作量。

　　从实际用途看，该设备承担的是低位取料、高位卸料之间的连续输送任务。动物饲料厂中，袋装原料、颗粒料、粉碎后混合料或成品包装物都可能通过该类设备完成仓边到车间、车间到装车点的转运。输送段呈倾斜布置，进料端较低，便于人工上料或与料斗、给料设备衔接；卸料端抬高，可直接向货车车厢、料仓入口或后续提升设备供料。皮带承载面连续运行，能够避免散料在转运过程中频繁落地，也能降低人工搬运强度。

　　结构设计上，主体承载框架采用型钢焊接形式，沿输送长度方向形成桁架式受力体系。两侧纵梁承担皮带、物料和机架自重产生的弯曲载荷，中间斜撑与横向连接杆件把单侧受力传递到整体框架，减少长距离输送时的扭转变形。皮带上方设置防护栏管，既可以在设备移动、检修时作为人员扶靠结构，也能对边缘物料形成一定阻挡。机架下部布置三角支撑腿和移动轮组，支撑腿在工作状态下承受主要载荷，轮子则在转场时发挥移动作用，这种“工作支撑+行走轮”组合兼顾了稳定性与机动性。

　　输送功能由驱动滚筒、改向滚筒、托辊、环形皮带和张紧结构共同实现。驱动端布置在卸料侧附近，有利于提高皮带牵引效率，减少重载启动时的打滑风险；滚筒表面与皮带之间通过摩擦传递动力，端部护罩对旋转部件进行隔离。下侧和上侧托辊按间距排列，上托辊支撑承载段皮带及物料，下托辊承托回程段，使皮带在运行中保持合理垂度。皮带两侧边缘留出安全距离，避免跑偏后与机架直接摩擦。张紧机构用于补偿皮带在使用过程中的伸长量，维持足够初张力，对启动、停机和偏载工况下的稳定运行较为关键。

　　外形边界方面，整机长度由输送高差和爬坡角度共同决定。倾斜角度不能单纯追求提升高度，若角度过大，颗粒料、粉料或袋装物容易下滑、滚落；角度过小，则会增加设备长度和占地。该结构在提升高度与输送长度之间取折中，适合厂区通道、仓库门口和装车区域等空间受限位置。宽度方向主要由皮带宽度、侧梁、护栏和轮距决定，建模时需要保留皮带外侧到机架的检修间隙，同时控制整机宽度，使其能够通过常规车间门和厂区道路。高度方向需关注卸料端滚筒中心高、机头护罩尺寸以及进料端最低离地高度，前者决定与车厢或料仓的搭接关系，后者影响上料操作便利性。

　　安装与现场布置时，应先确认进料端和卸料端的位置差，再核对设备停放地面的承载能力和平整度。轮式底盘虽然方便移动，但在倾斜地面作业时必须使支撑腿可靠接触地面，防止设备受料冲击后发生位移。进料点不宜长期偏置在皮带一侧，否则会引起皮带跑偏和托辊偏磨。若与料斗连接，应控制落料方向尽量与皮带运行方向一致，并降低物料垂直冲击高度。卸料端若伸入车厢或仓口，需要留出皮带头部与障碍物之间的维护空间，便于清理粘料和更换滚筒。

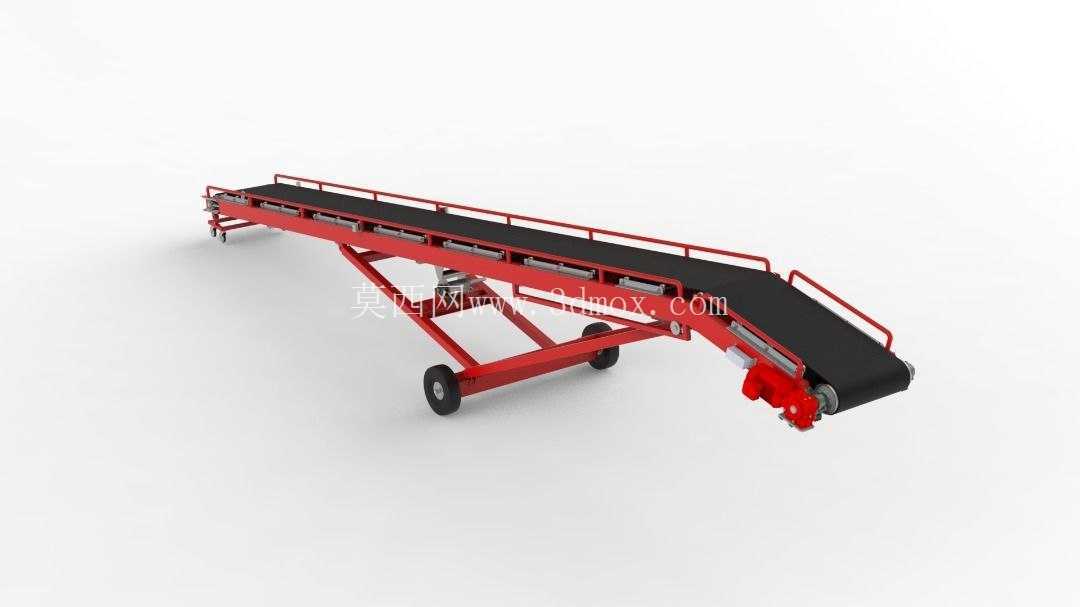

　　三维建模过程中，机架杆件、滚筒轴线、托辊组间距和轮组位置需要保持明确的装配关系。皮带可按环形包覆路径建立，重点检查驱动滚筒、改向滚筒、托辊和张紧段之间的包角与过渡是否合理。移动轮、支撑架、减速机安装座和机头护罩属于现场干涉高发部位，应在整机姿态下进行空间校核。对于选型人员而言，该模型可用于评估输送倾角、通行宽度、卸料高度和检修空间；对于结构设计人员，则可进一步据此细化型钢规格、轴系强度、轴承座位置、焊接节点及安全防护细节。
