移动式倾斜散装物料螺旋给料输送机

　　在粮油加工、建材配料、化工散料中转以及小型粉体生产线里，经常会遇到短距离、多点位、需要频繁转线的散料输送需求。固定安装的长距离输送线虽然产能稳定，但面对车间工位调整、临时上料、多设备串联给料的场景时，土建基础和机架固定方式会带来很大改造成本，这款带脚轮的倾斜式螺旋输送设备正是围绕这类柔性转运需求展开结构设计。

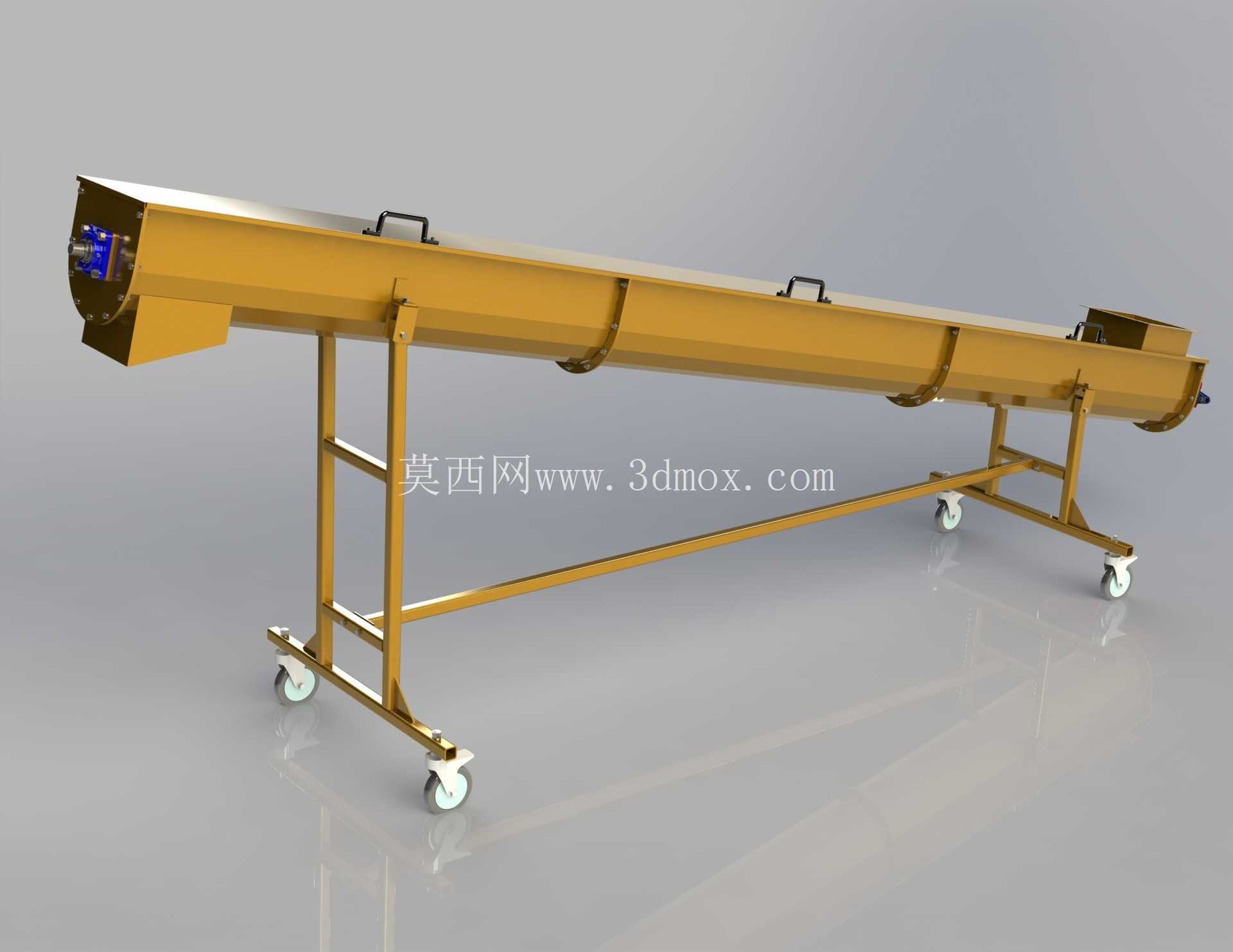

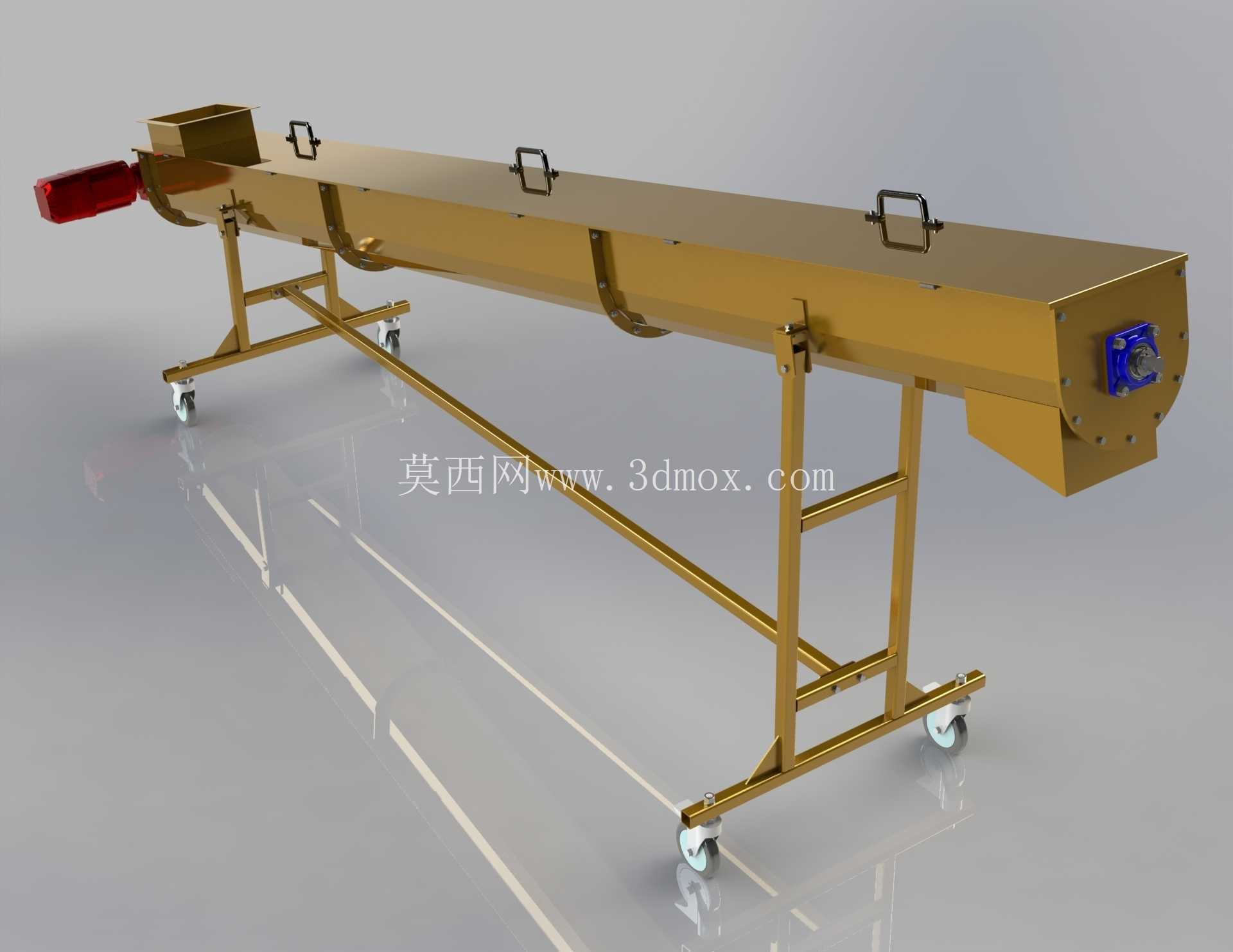

　　从整机布局来看，设备采用长槽型封闭壳体作为核心承载构件，螺旋轴沿壳体全长布置，进料端设置敞口受料斗，出料端位于壳体低位侧下方，驱动单元布置在设备高位端，通过减速电机直接带动螺旋轴回转。整机总长控制在4740毫米，横向宽度941毫米，其中有效输送工作段长度为4500毫米，槽体内部可用工作宽度285毫米，螺旋叶片直径250毫米，这个尺寸配比刚好适配每小时6.5吨以内的散状物料输送产能，不会因为槽体冗余过大造成设备占地浪费，也不会因为螺旋直径偏小导致物料卡滞、填充率过高引发过载。

　　做结构选型时首先要核对驱动端的动力匹配：该工况下螺旋轴额定输出转速为89转每分钟，额定输出扭矩117牛米，驱动电机额定功率1.1千瓦，整机最大工作负载不超过2900牛。这个参数区间对应的物料多为颗粒度均匀、磨琢性偏低的散料，比如谷物、塑料粒子、粉状添加剂、干燥砂石料，若输送高磨琢性矿粉或者含水率偏高的粘性物料，还需要额外加大叶片壁厚、调整螺距并提升驱动功率余量。

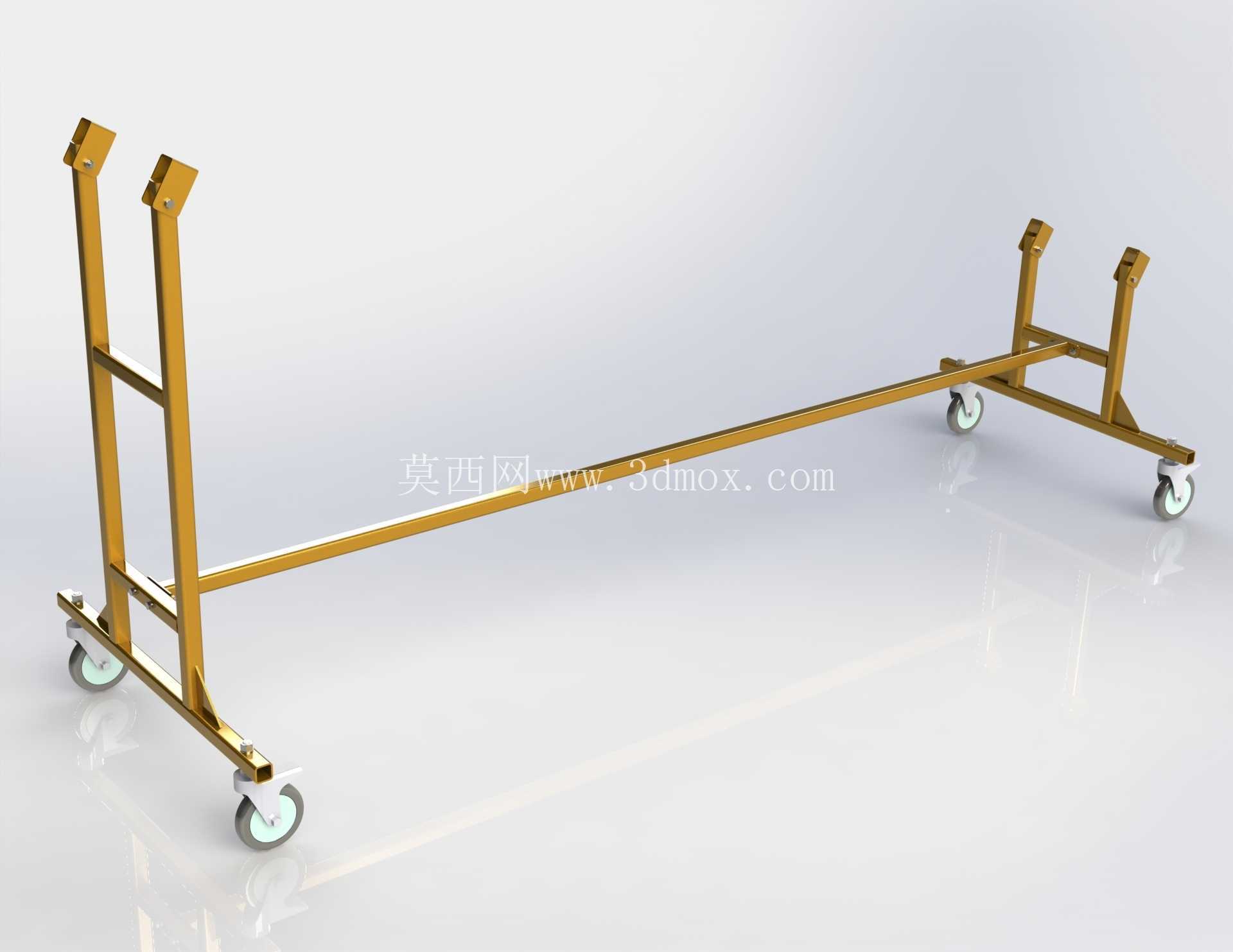

　　移动机架的设计是这款设备区别于固定螺旋输送机的核心特点。整机支撑采用两组门式焊接支架，支架底部全部安装带刹车的万向脚轮，高位端和低位端各布置两个脚轮，既可以单人推动整机在车间平面内转向移位，到位后锁死脚轮即可完成工位固定，不需要打膨胀螺栓做地面基础。支架和输送槽体之间采用铰接加可调支撑的连接结构，可根据上下游设备的接料高度小幅调整槽体倾斜角度，适配不同高度的受料设备进料口，避免物料落差过大产生粉尘飞扬或者颗粒破碎。

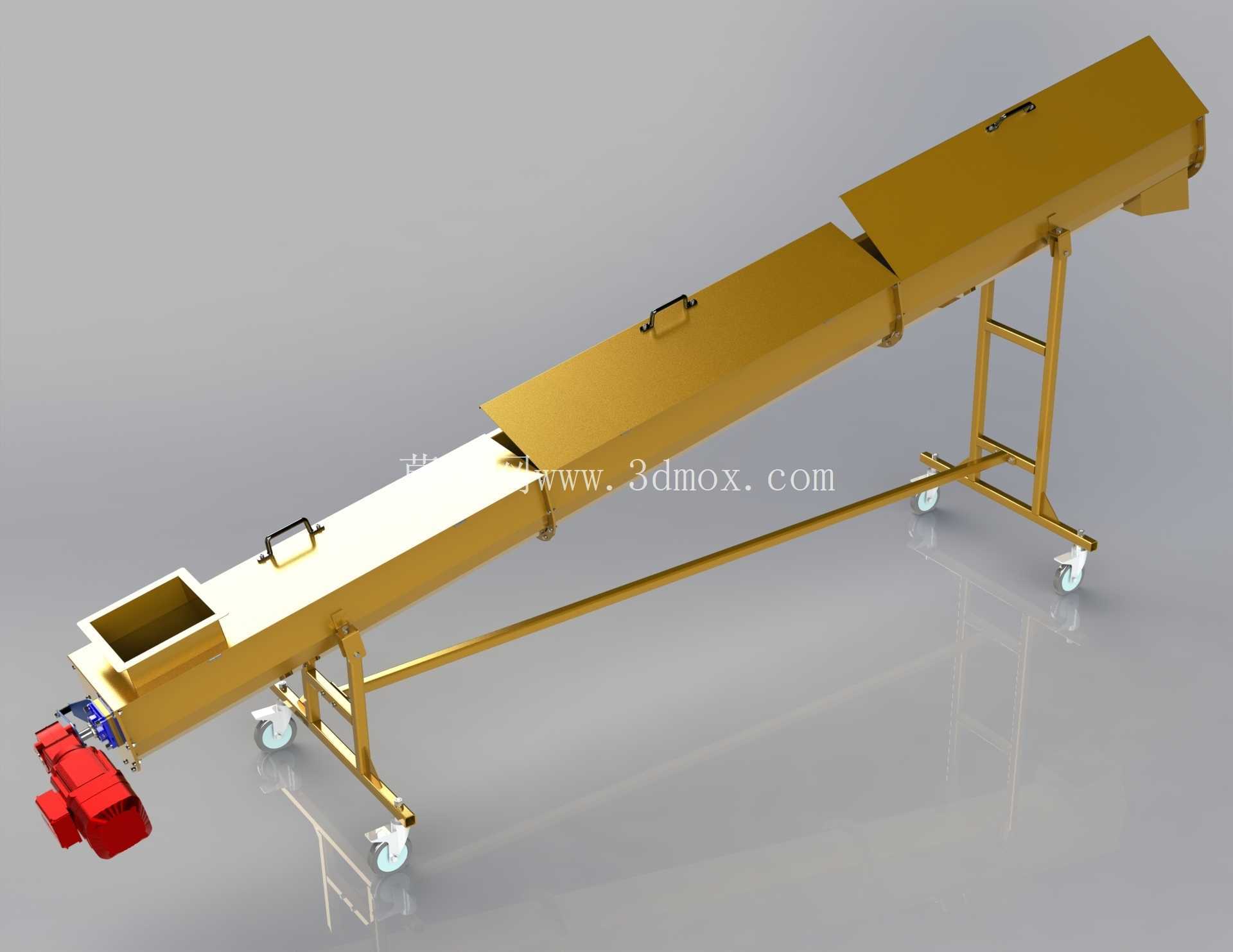

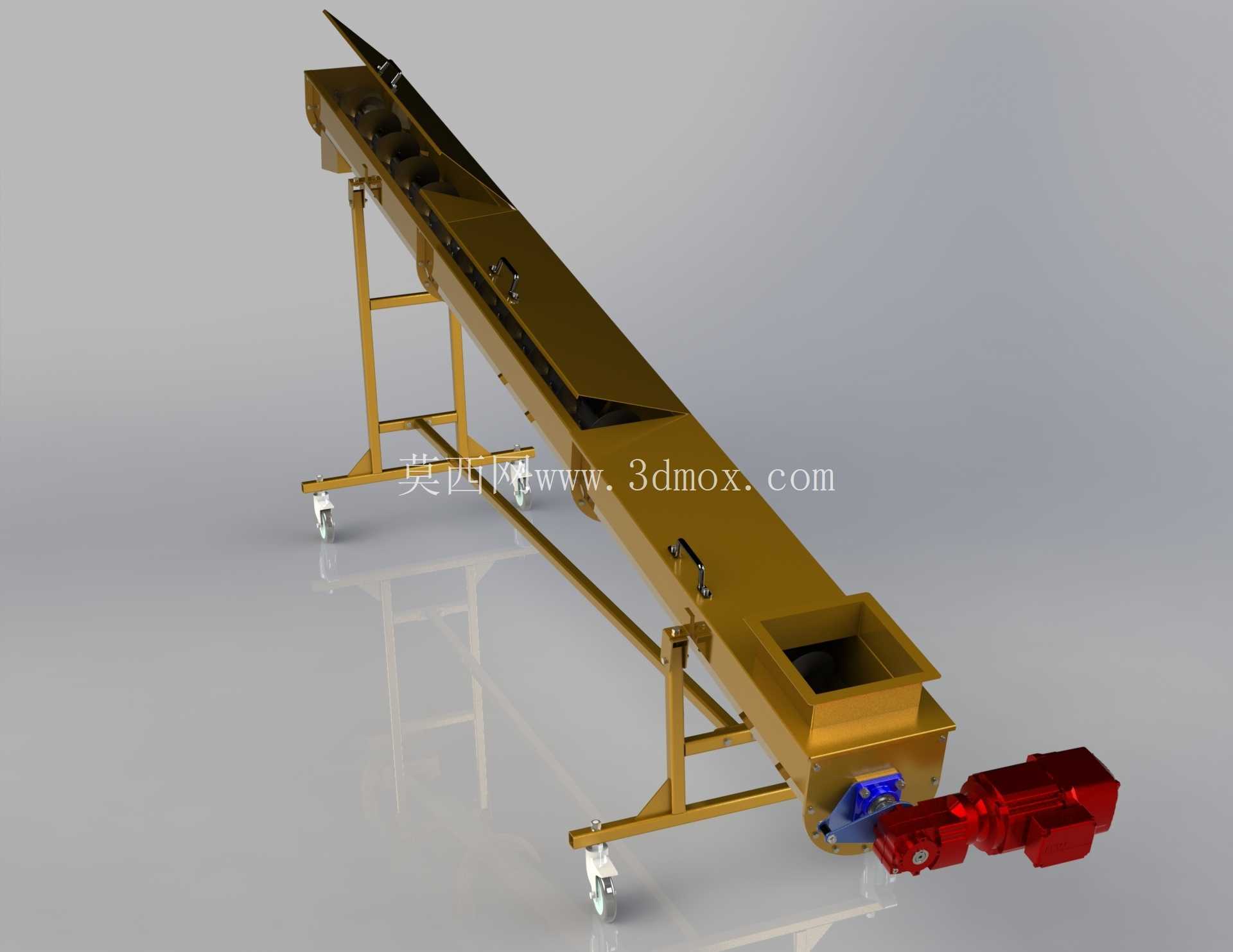

　　槽体顶部沿长度方向均匀布置了多个快开式检修手孔，手孔配带锁紧把手的密封盖板，日常运行时盖板压紧密封垫，避免粉体物料从槽体缝隙溢出，车间内不会出现大面积落料扬尘；当螺旋叶片出现卡料、叶片磨损或者内部残留物料需要清理时，操作人员不需要整体拆解槽体，逐个打开手孔即可清理槽内积料、检查叶片磨损情况，大幅缩短设备维护停机时间。进料端的受料斗做了扩口导流设计，斗体侧壁倾斜角度大于常规散料的安息角，人工倒料或者上游设备落料时物料可以顺畅滑入螺旋槽内，不会在斗体内搭桥起拱。

　　安装边界核对阶段需要提前预留设备移位空间：整机长度接近4.8米，车间通道宽度至少要保留1.2米以上才能满足整机转向推移需求，设备就位后驱动端侧面要预留不小于600毫米的检修空间，方便后期拆解减速电机、更换轴承密封件。出料口下方要和下游受料设备保持100到200毫米的安全间距，避免设备运行振动过程中槽体和下游设备发生硬碰撞。电气接线时要将驱动电机的过载保护阈值按照1.1千瓦额定电流整定，一旦槽内进入大块异物卡住螺旋轴，电控系统可快速触发停机，避免扭断螺旋轴或者烧毁减速电机。

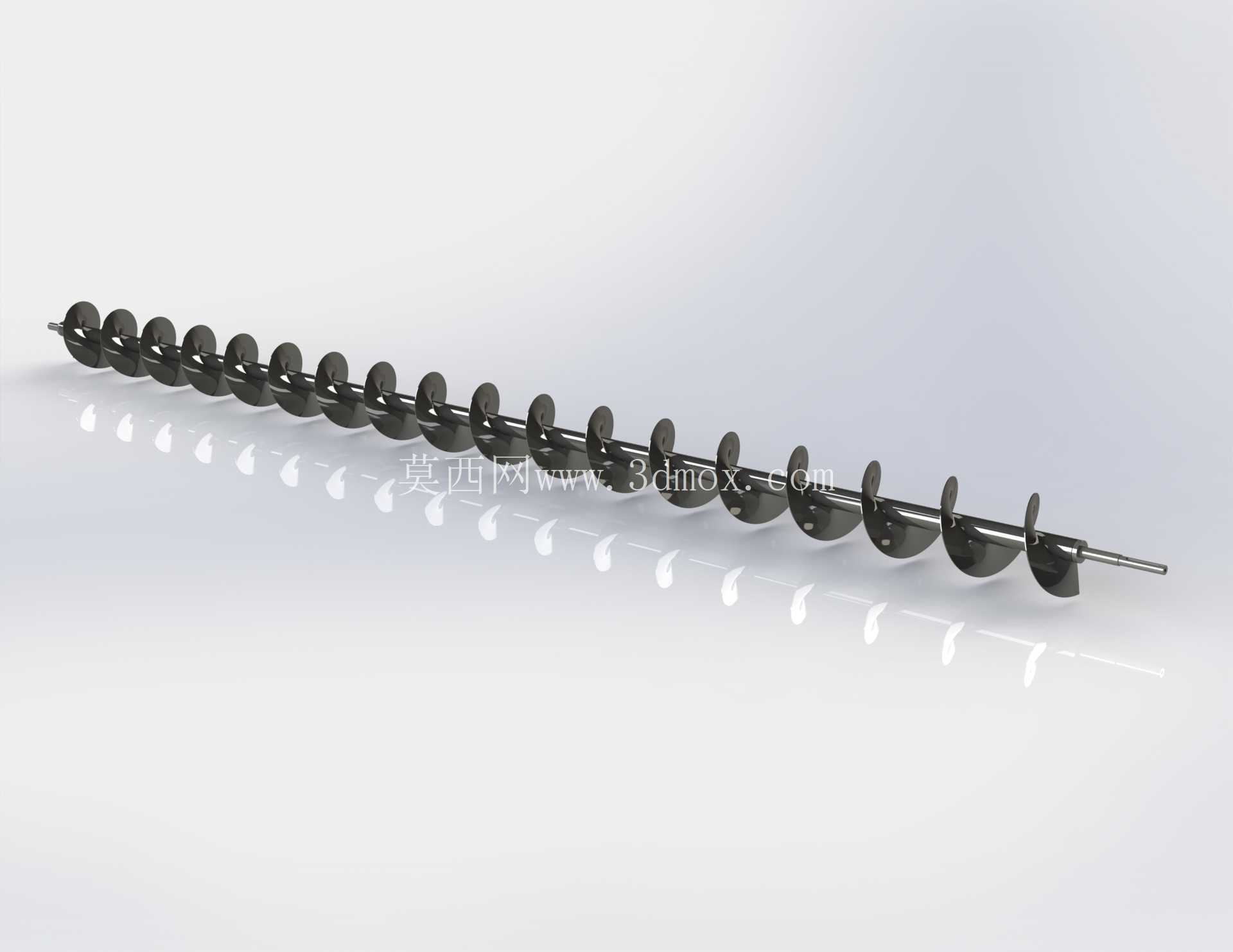

　　从三维建模的结构拆分逻辑来看，整套设备可以划分为槽体组件、螺旋轴总成、驱动支座、移动支架、脚轮组件、检修盖板、进料斗、出料口八个独立子装配，各部件之间的连接孔位、配合公差都完全按照实际焊接装配逻辑搭建，螺旋叶片的螺距、轴端密封结构、减速机和主轴的连接法兰都做了1:1还原，结构设计人员既可以直接参考该布局改型不同长度、不同倾角的移动螺旋输送机，也可以将脚轮移动模块拆分出来复用在其他小型散料处理设备上，整套结构没有冗余复杂构件，车间常规焊接、机加工工序即可完成制作，适配中小规模散料处理车间的柔性输送改造需求。
