重型铝钢龙门数控铣雕加工设备

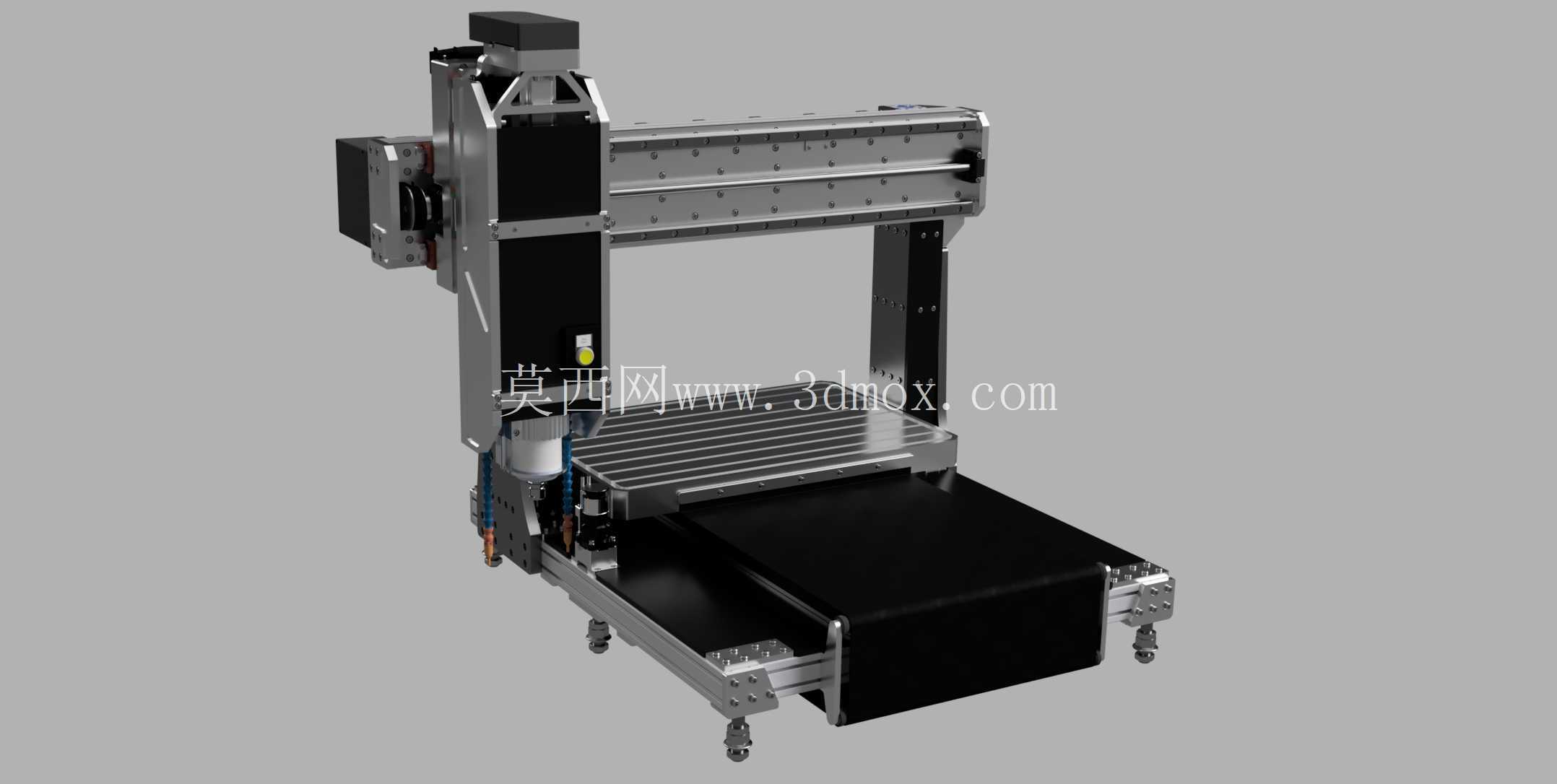

　　这套龙门式数控加工设备的结构方案，主要面向中小尺寸金属与非金属零件的铣削、钻孔、攻丝、浮雕及精密修边场景，常见于工装夹具制作、小型模具加工、自动化零件二次加工、教学实训以及小批量定制生产。设备采用C型龙门跨架布局，床身与工作台区域留出连续的装夹空间，工件可沿工作台长度方向布置，横梁承担X向运动，滑枕部件完成Z向进给，整体运动链短，刚性分配清晰，便于在有限占地内获得较大的有效加工范围。

　　从实际用途看，该设备并非单纯追求高速轻切削的桌面机型，而是通过铝、钢组合承载结构兼顾静刚度与装配可调性。底座、立柱和横梁承担切削反力，运动部件则在保证强度的前提下控制移动质量，使伺服系统在频繁换向、轮廓插补和深孔进给时保持较稳定的响应。工作台面可安装平口钳、压板、专用夹具或小型分度装置，适合加工铝板、钢板、铜件、工程塑料、复合材料及木质模型等多种材料；配合主轴转速与进给参数调整，可完成平面开粗、型腔铣削、轮廓切割、孔系加工和表面雕刻等工序。

　　X向行程约862mm，能够覆盖较长板件或多工位夹具的连续加工；Y向行程约482mm，可满足常规箱体、模板和异形件的横向走刀；Z向行程约318mm，为刀具长度、夹具高度和工件厚度留出足够空间。三轴均采用伺服驱动，其中Z轴配置带制动功能的400W伺服电机，可在断电或急停时抑制滑枕下坠，提高换刀、停机和维护过程中的安全性。X、Y方向配置750W伺服电机，配合传动元件实现稳定进给，适合在铣削负载波动时维持位置精度。

　　主轴部分选用2.2kW ISO20 ATC自动换刀主轴，刀柄规格与自动换刀动作相匹配，能够在多工序加工中减少人工换刀时间。对于需要钻孔、铣面、倒角、攻丝或使用不同直径刀具的零件，程序可按工序调用刀位，缩短辅助时间。主轴安装在滑枕前端，周边预留冷却、润滑、线缆拖链和防护罩安装空间，设计时需要重点关注主轴端面到工作台面的最短距离、刀具悬伸长度以及夹具最高点之间的干涉关系。

　　结构建模过程中，龙门两侧立柱的平行度、横梁直线度以及底座水平基准是装配调整的核心。铝型材与钢件混合使用时，不能只按材料外观搭建，需要在连接节点处设置足够的螺钉压紧面、定位面和加强肋板，避免切削振动引起微滑移。直线导轨、滑块、螺母座和电机座应保持统一基准，传动丝杠或同步轮系的同轴度需在模型中提前校核；拖链弯曲半径、线缆走向、行程末端限位位置和防护罩伸缩范围，也应在三维布局阶段同步检查，防止样机装配后出现走线拉扯或极限位置碰撞。

　　安装边界方面，设备前方需要预留操作、上下料和维护空间，后侧及侧面应保证电控柜、冷却系统和排屑区域可达。工作台承载工件时，重心应尽量落在导轨支撑范围内，长件伸出区域需设置辅助支撑，避免悬臂装夹造成让刀。地脚调节件用于床身调平，若车间地面振动明显，可额外配置隔振垫或独立基础。整体设计思路是在紧凑机身上实现大行程、高刚性和自动换刀能力，使设备既能承担小批量金属切削，也能适应复杂轮廓的精雕与高效加工。
