立式加工中心伞式24工位BT30刀库换刀机构

项目分类:机床 发布时间:2025-01-01 ID:874107
  • 立式加工中心伞式24工位BT30刀库换刀机构
  • 立式加工中心伞式24工位BT30刀库换刀机构

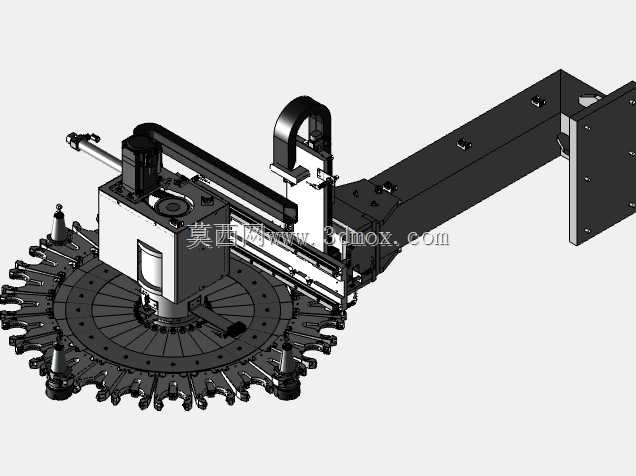

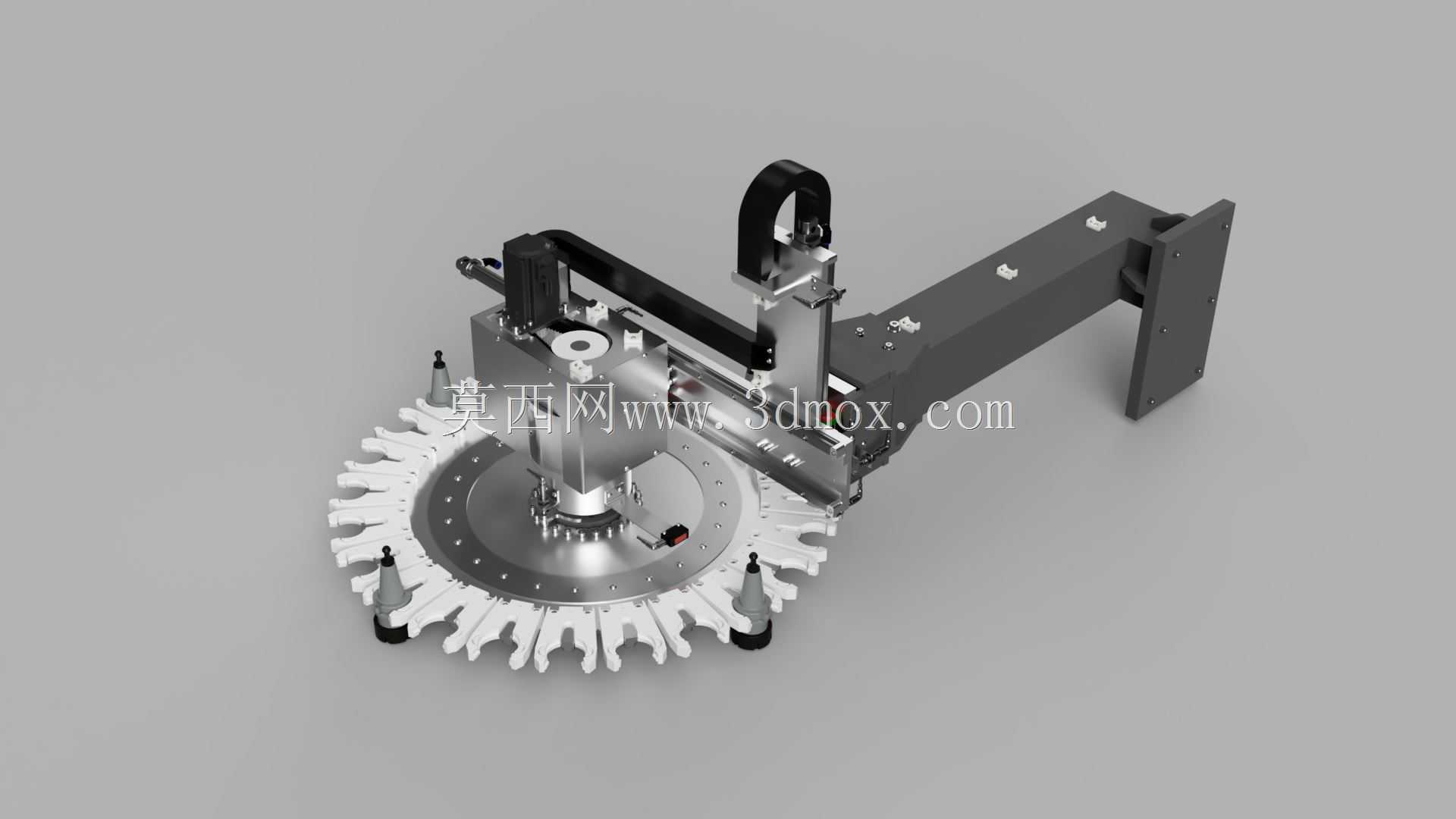

  这套机构的核心设计思路,就是通过双运动轴的移位逻辑,在非换刀状态下将整个刀盘组件移至机床主轴侧面的闲置空间,完全不会侵入主轴的加工运动范围,不需要牺牲Z轴的有效加工行程,对于行程有限的中小型立式机床来说,能最大化保留机床的加工空间利用率。从结构布局来看,整套换刀机构采用壁挂式安装方式,安装基准面设置在长条形支撑臂的尾端法兰位置,安装时直接固定在机床立柱的侧装基准面上,不需要额外搭建落地支撑结构,对机床原有结构的改动量极小,适配改造类项目的加装需求。支撑臂采用箱型焊接结构做时效处理后加工安装基准,保证长期运行的刚性,避免换刀移位过程中出现形变影响定位精度。这套伞式24工位BT30换刀机构,主要适配中小型立式加工中心的自动换刀需求,针对常规零件加工场景下的刀具自动切换痛点设计,解决立式机床Z轴方向空间占用的常见问题。在实际加工场景中,立式加工中心完成钻、铣、镗、攻丝等多工序加工时,需要频繁切换不同规格的刀具,传统斗笠式刀库在换刀时需要沿Z向移动避让,不仅会占用Z轴有效行程,换刀等待时间也更长,部分侧挂式刀库则会挤占工作台侧面的操作空间,给工件装夹、排屑带来干扰。

  刀盘部分采用伞状辐射式布局,24个BT30规格的刀夹沿圆周均匀分布,刀夹采用弹簧钢卡爪结构,能稳定夹持BT30刀柄的拉钉位置,刀盘的旋转驱动采用精密凸轮分割器配合伺服电机,能实现刀位的精准分度,定位重复精度可以控制在0.02mm以内,保证换刀时刀柄与主轴锥孔的同轴度要求。换刀动作的逻辑上,当系统发出换刀指令后,主轴先移动至预设的换刀点位,Z轴运行至换刀高度并完成主轴定向,此时移位机构带动刀盘从侧置待机位置移动至换刀位,待换刀位的空刀夹先卡入主轴上的当前刀具,主轴松刀后Z轴小幅抬升脱离刀柄,刀盘旋转分度将目标刀具转至主轴正下方,Z轴下行将刀柄插入主轴锥孔,主轴拉刀机构锁紧刀柄后,移位机构带动整个刀盘退回侧置待机位置,整个换刀流程不需要刀库沿Z轴方向做长距离避让,换刀速度相比同规格斗笠式刀库能提升30%左右。

  安装边界方面,整套机构的横向伸出长度从安装基准面到刀盘最外侧约为780mm,刀盘直径约为520mm,待机状态下刀盘最下端距离主轴端面的垂直距离大于200mm,完全不会干涉主轴的全行程加工运动,安装时需要保证支撑臂安装面与主轴轴线的平行度误差不超过0.03mm/1000mm,刀盘旋转中心与主轴轴线的X向位置偏差控制在±0.1mm以内,就能保证换刀动作的顺畅。在实际应用中,这套换刀机构适配BT30规格的各类刀具,单刀最大承重可以达到3kg,能覆盖绝大多数中小型零件加工的刀具需求,包括各类立铣刀、钻头、丝锥、镗刀等,刀夹的卡紧力经过调校,在机床快速移动、主轴高速运转的振动环境下不会出现掉刀问题,同时刀盘上设置有刀具到位检测传感器,能实时反馈每个刀位的刀具装夹状态,避免换刀故障。

  设计过程中特意优化了运动部件的负载平衡,移位轴采用线性导轨配合同步带传动,运动过程平稳无冲击,虽然双轴移位的结构相比单轴结构增加了少量运动负载,但通过配重和传动参数的匹配,完全能满足长期高频换刀的使用寿命要求,不会因为额外的运动轴带来可靠性的下降。另外,伞式刀盘的布局让每个刀位的刀具都呈向外倾斜的角度,换刀过程中刀柄上粘附的切削液会顺着刀身向外滴落,不会积存在刀盘内部造成零部件锈蚀,日常维护只需要定期给分割器、导轨、传动部件加注润滑脂即可,维护点外露便于操作,不需要拆解大量结构就能完成保养。对于设备改造场景来说,这套机构的控制逻辑可以适配绝大多数主流的数控系统,只需要接入系统的换刀指令信号、主轴定向信号、松拉刀信号,就能完成整套动作的逻辑对接,不需要对机床原有电路做大规模改动,加装门槛较低,适合老旧立式加工中心的刀库升级,也可以配套用于非标定制的小型钻铣加工设备,作为核心的自动换刀功能组件使用。
