半专业立式加工中心DIY结构方案

　　这套立式加工中心结构方案面向铝件与钢件的中小批量加工场景，常见于个人试制车间、小型机加工坊、非标零件打样工位以及教学实训场地。整机围绕常规发动机缸体、中等尺寸工装板、传动支座、自动化设备连接板等工件的装夹需求展开，工作区在布局时预留了较充裕的台面容纳空间，避免普通轻型机床行程偏短、工件稍大就无法落位的问题。

　　从实际用途看，设备以三轴铣削为基础，可完成平面铣削、轮廓开槽、钻孔攻丝、型腔粗精加工等工序；Z向升程在设计时特意放大，后续能够在工作台上叠加耳轴转台，使工件获得摆动与回转自由度，从而拓展到五轴联动加工，适合叶轮类小件、多角度支座、复杂曲面夹具零件的试制。底座与立柱没有采用普通焊接钢板堆叠思路，而是选用环氧花岗岩材料，这种材料在高阻尼、低振动传递和热稳定性方面表现突出，粗加工时刀具冲击产生的振动能够被床身快速吸收，精加工表面波纹更容易控制，同时车间温度波动引起的几何漂移也比纯钢结构更平缓。

　　运动系统的配置围绕切削负载与进给稳定性匹配。X向采用750W交流伺服电机，有效行程约820mm，负责工作台横向送进；Y向同样采用750W交流伺服电机，行程约570mm，承担滑鞍纵向移动；Z向使用1000W带制动器伺服电机，行程约645mm，主轴箱上下进给时具备断电保持能力，停机或急停状态下可避免滑枕下坠。三轴传动在建模中需要重点检查丝杠支撑座、联轴器、导轨滑块、电机座与限位开关的空间关系，尤其是Z向配重或制动部件的安装边界，不能与立柱内腔加强筋发生干涉。

　　主轴单元采用BT30刀柄配置，主轴电机功率约5.5kW，额定转速区间可覆盖到6000rpm，通过约1.25倍皮带轮增速后，主轴最高转速能够达到10000rpm，兼顾钢件粗加工的低转速大扭矩和铝件高速精加工需求。皮带传动布局在模型中应保留张紧调节余量，电机板与主轴箱之间采用可调连接结构，便于后期更换皮带、校正带轮平行度。主轴端面到工作台面的距离、刀具最长装夹状态与换刀空间需要同步校核，若Z向行程全部用于加高夹具，刀库与主轴之间的换刀轨迹可能被压缩，因此在布局阶段就要设定夹具高度上限。

　　刀库部分采用旋转式换刀结构，刀盘设置24个刀位，可容纳BT30标准刀具。换刀动作涉及刀库摆位、主轴松刀、刀爪夹持、刀具交换和复位锁紧，建模时不能只建立静态刀盘外形，还要把刀套间距、最大刀具直径、相邻刀位干涉、刀柄拉钉方向以及换刀臂运动包络表达清楚。对于直径偏大的面铣刀，可考虑占用相邻刀位或设置大刀位，否则刀库旋转时容易出现刀具碰撞。

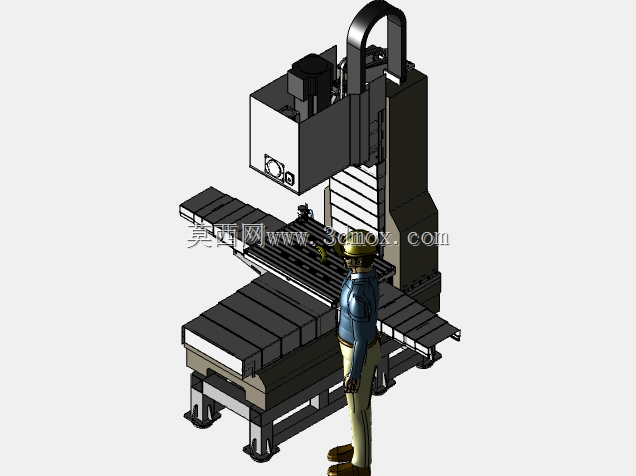

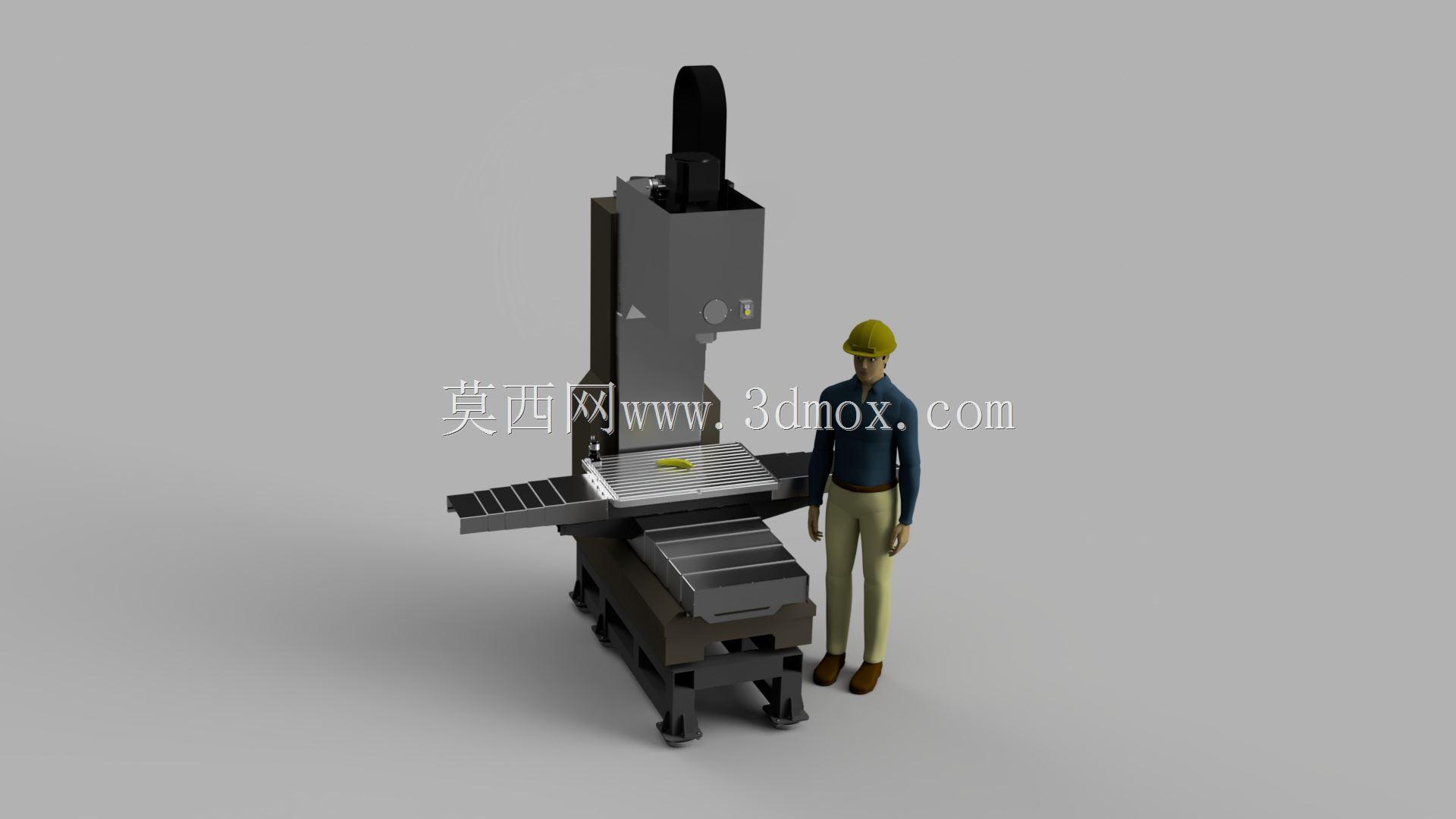

　　外形与安装边界方面，整机采用立式龙门框架感较强的立柱加高布局，底部床身承担工作台与切屑载荷，立柱后方或侧后方需要预留电气柜、冷却水箱、排屑空间以及维护通道。车间布置时不能只按机身投影计算占地，还应在正面留出操作和上下料距离，在侧面留出刀库维护、电柜开门和丝杠防护拆装空间。工作台T型槽、夹具定位面、排屑水槽和防护罩斜板的位置应统一协调，避免切屑堆积在导轨防护连接处。

　　结构设计思路上，方案吸收了花岗岩立式数控铣床的高刚性理念，同时兼顾自制条件下的加工与装配可行性。床身连接面、导轨安装面、丝杠轴承座面在三维阶段就要明确加工基准；环氧花岗岩件若采用预埋金属件方式，预埋件的位置度、灌浆厚度和后期二次加工余量必须提前考虑。有限元校核时，应重点观察立柱根部、主轴箱滑块结合面、工作台支座以及床身地脚支撑区域的变形趋势；悬臂较长的Z向结构在极限伸出位置刚度最弱，需要通过加厚立柱截面、优化导轨跨距和增加筋板来控制刀尖位移。

　　当前结构已覆盖主机本体、进给轴、主轴、刀库与防护布局的主要设计关系，后续细化时可继续补充外壳、拖链、冷却管路、润滑管路、走线桥架和换刀机构细节。对于三维建模人员而言，该方案的价值不只是呈现一台设备外观，而是提供了从加工需求、行程配置、刚性材料、主轴刀库到车间安装边界的完整立式加工中心设计参考。
