ISO20刀柄自动换刀主轴锁紧装置

　　这套结构面向小型数控铣床、桌面级加工中心的主轴端自动换刀需求，解决ISO20锥柄刀具在无人值守加工场景下的自动松开、锁紧、定位问题，适配采用DeWALT DWP611-B2这类小型高速主轴改装的DIY数控铣设备，也可直接移植到同规格ER夹头主轴的小型雕铣机工位上。

　　从实际产线使用场景来看，小型雕铣设备在完成多工序加工时，往往需要切换铣削、钻孔、倒角等不同刀具，人工换刀不仅需要停机等待，还会反复破坏主轴锥孔与刀柄锥面的配合定位精度，这套装置将换刀动作全部集成在主轴套筒内部，配合机床的刀库推送机构，即可完成刀具的自动抓取与锁紧，全程不需要人工干预。

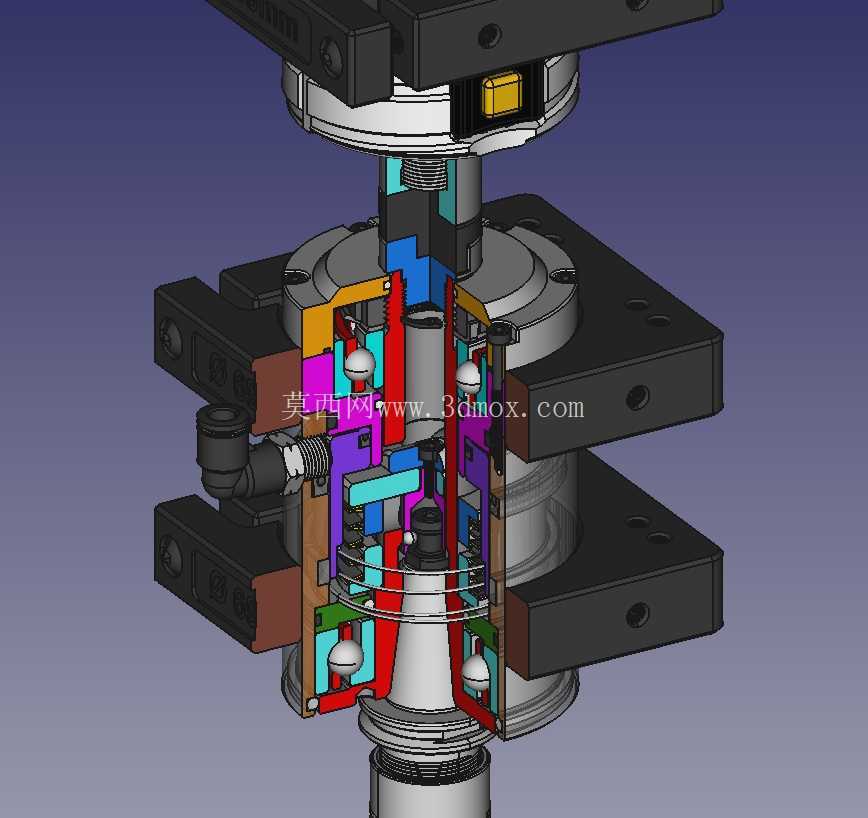

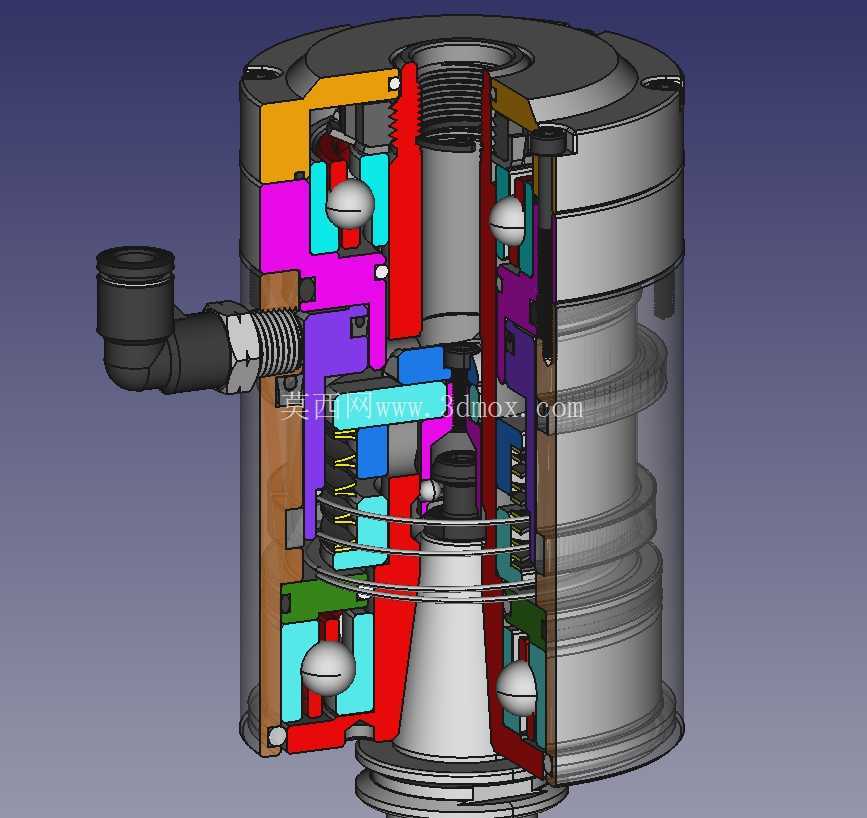

　　结构设计上采用多层嵌套的同轴布局，最外层为固定在机床Z轴滑台上的安装套筒，套筒侧壁预留侧向气动接口，压缩空气从侧部接口通入后，驱动内部环形活塞沿轴向动作。活塞下方布置周向均匀分布的钢珠锁紧机构，当通气推动活塞上行时，活塞内锥面释放钢珠的径向约束，钢珠可向外退让，此时ISO20刀柄的拉钉部位可以自由进出主轴中心孔；当气压换向，活塞在复位弹簧作用下下行，活塞内锥面挤压钢珠径向向内卡入刀柄拉钉的环形卡槽内，提供足够的轴向拉紧力，将刀柄锥面牢牢压合在主轴的ISO20锥孔定位面上，保证刀具加工时的径向跳动控制在微米级。

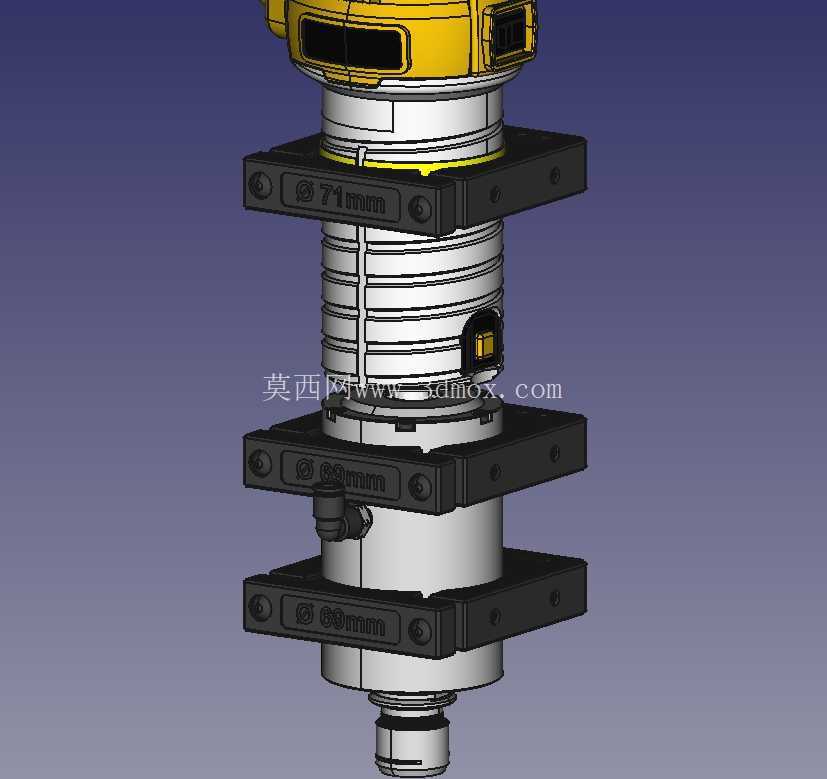

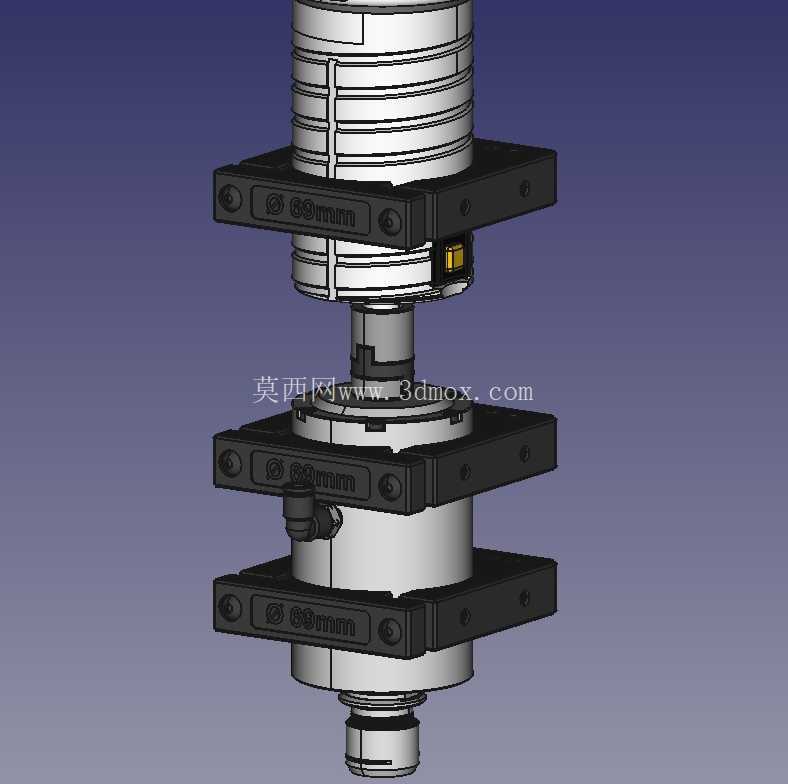

　　装置内部沿轴向分层布置了多组复位弹簧、密封件与定位衬套，中部预留了主轴转子的穿装通道，整套换刀机构完全套在主轴外侧，不需要对原有主轴的转子、轴承部位做破坏性改装，安装时只需要将主轴从装置中心孔穿入，通过上端法兰面锁紧固定在Z轴滑台即可，侧向气路接口对接机床的气动电磁阀输出端，接线逻辑接入机床M代码的换刀控制信号，就能完成整套自动换刀流程的触发。

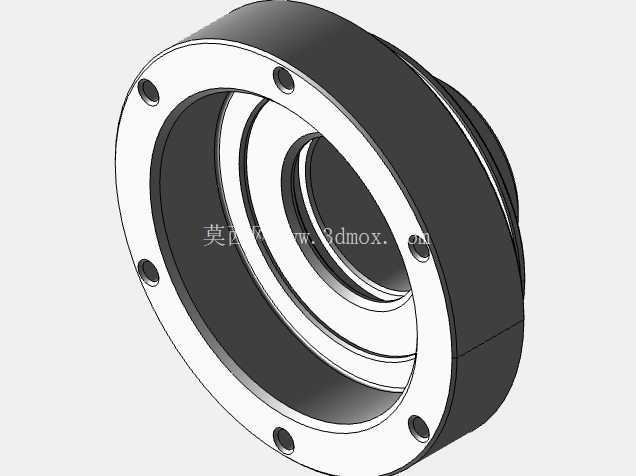

　　外形整体为圆柱同轴结构，外径适配小型桌面铣床的Z轴安装空间，轴向长度覆盖主轴的夹持段，下端面与主轴端面齐平，不会额外占用刀具的有效加工行程，周边预留的安装孔位可以兼容常见的65mm、80mm直径主轴安装座的固定孔距。内部的气路通道做了环形槽导流设计，压缩空气进入后可以沿周向均匀作用在活塞端面上，避免活塞单侧受力出现卡滞，多道O型密封圈分别布置在活塞的内外圆柱面上，将气腔与外部、中心主轴通道完全隔离，不会出现压缩空气泄漏进入主轴轴承腔的问题。

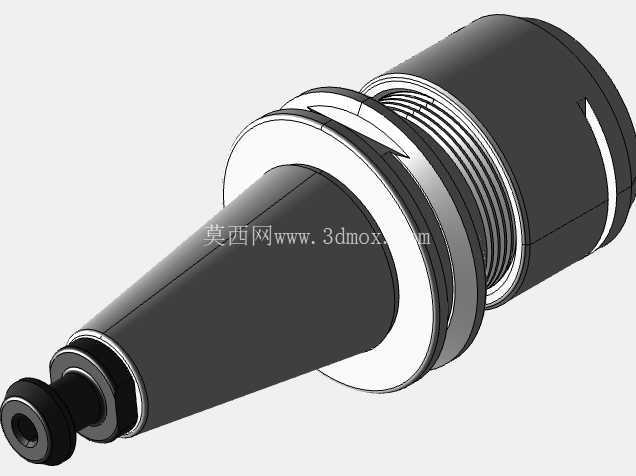

　　定位逻辑上完全遵循ISO20刀柄的标准锥度配合要求，拉紧状态下钢珠对拉钉的拉力经过锥面放大后，可保证刀柄锥面与主轴锥孔的接触面积达到85%以上，加工时承受铣削的轴向、径向载荷不会出现刀柄松动、退刀的问题。换刀动作的行程经过严格匹配，活塞的轴向移动距离刚好满足钢珠完全退让出拉钉卡槽的要求，不会出现行程过大撞击内部其他零件的情况。装置下部还集成了刀柄锥面的吹扫气路，在松刀状态下压缩空气可以从锥孔端面的小孔喷出，将锥面上附着的切屑、粉尘吹净，避免杂质夹在锥面之间破坏定位精度。

　　整套结构的所有运动零件都做了同轴度约束，嵌套装配后没有外露的运动部件，加工现场的切屑、切削液不会进入机构内部，日常维护只需要定期在气路入口处加注少量气动润滑脂即可，长期运行的可靠性远高于外露式的换刀机械手结构，尤其适合小型加工设备紧凑的安装空间。
