辊筒式90度顶升横移输送线

　　在电商仓储分拣线、家电总装后段、箱体码垛工位以及多线体交汇的物流枢纽里，工件沿主线直行后再被横向分流到支线，是非常高频的工艺需求。普通辊筒线只能沿轴向输送，要在不停线的情况下把托盘、纸箱或工装板从一条线平移到垂直方向的另一条线，往往需要占用很大的转弯半径，或者依赖人工搬运、转角机械手，节拍慢且占地大。这套顶升横移输送机就是针对这一痛点开发的合流分流单元，把直行辊道和横向弹出输送机构集成在同一台机架内，工件到位后横向输送链从辊筒间隙中升起，把物料抬离辊面，再沿90度方向送出，实现直角交叉转移。

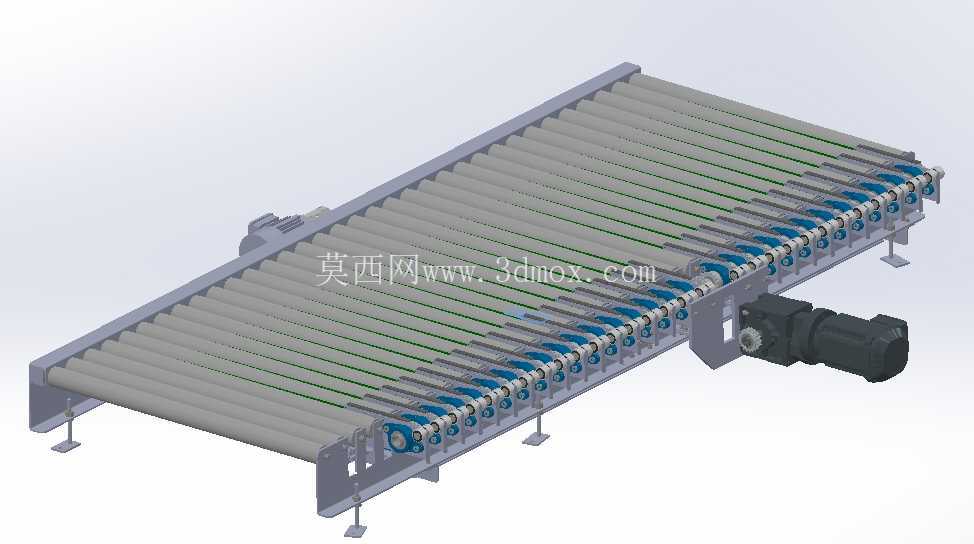

　　从结构上看，整机主体是一段标准宽度的辊筒输送机框架，两侧采用折弯钢板焊接成纵梁，辊筒沿输送方向等距排列，辊筒之间预留出均匀间隙。多组双排链条或同步带横移机构就藏在这些间隙下方，横移方向与辊筒轴线平行，平时横移输送面低于辊筒顶面，工件可以像在普通辊道上一样顺畅直行。当PLC根据扫码或光电信号判定某件物料需要分流，顶升气缸或凸轮顶升机构动作，把整条横移梁顶起，横移链条高出辊面几毫米到十几毫米，将物料托离辊筒，随后横移驱动电机启动，带动链条把工件平稳推送到侧向接驳的辊道、皮带线或工位台上，完成转移后横移梁下降，主线恢复直行输送。

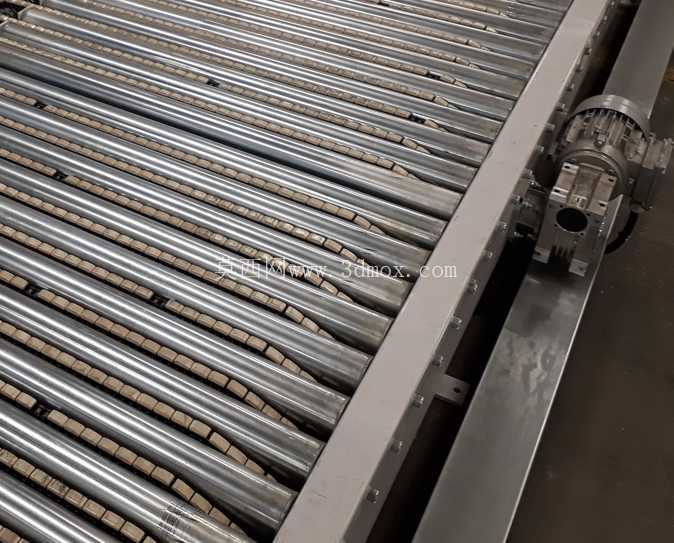

　　驱动部分采用轴装式减速电机直接挂接在辊筒主轴或横移传动轴上，省去了冗长的链传动，结构紧凑、维护点少。辊筒端可以看到蓝色的张紧座与链轮调节结构，方便现场调整链条松紧；横移链条两侧设置导向挡边，避免顶升过程中链条跑偏。机架底部布置可调脚杯，安装时可以根据地面高度和上下游线体的标高微调整机水平与对接高度，支腿间距经过校核，在满载托盘工况下纵梁挠度控制在允许范围内，不会出现中部下沉导致辊面不平的问题。

　　设计这类设备时，首先要确定的是输送单元的边界尺寸：整机长度通常按一到两个工件占位长度设计，宽度方向要覆盖物料最小底面，保证顶升时至少有两到三排横移链同时接触工件，防止偏载倾翻；高度方向则要在标准辊道高度基础上，预留顶升行程、下方电机与气缸的安装空间以及检修余量，机架底部到地面留出排屑和清洁空间。选型阶段需要核对工件重量、底面尺寸和材质，纸箱类软包装要校核横移链接触压强，避免压痕；木质或塑料托盘则要关注顶升瞬间的冲击，气缸流量和顶升速度要匹配节拍，防止物料被弹起错位。

　　建模过程中，辊筒采用统一规格参数化驱动，长度、直径、间距随线体宽度和工件尺寸快速调整；横移梁作为子装配，包含链条、导轨、顶升板和连接座，可以整体在机架间隙中阵列，保证各顶升点同步。驱动电机、减速箱、张紧轮和脚杯均按实际选型样本建模，安装面、螺栓孔位和检修空间都按真实尺寸预留，方便后续直接出工程图并核对干涉。整机在直行与横移两种工况下的运动包络都要在装配环境中验证：顶升行程内横移梁不能与辊筒、轴端链轮发生刮擦，横移送出时工件边缘不能撞击主线护栏，侧向接驳口的高度差控制在输送允许的爬坡范围。

　　现场布置时，这台设备通常嵌入在主线辊道中间，作为一个分拣节点使用，上游对接来料辊道，侧面接支线或缓存工位，电气上通过接线盒接入整线控制系统，光电开关检测工件到位、顶升到位和横移到位信号。相比转角转盘或弯道辊道，它的优势在于占地面积小、转移路径短、节拍稳定，且直行方向完全不受影响，多条横移单元串联即可组成高速分拣矩阵，在仓储物流、家电、食品包装和汽配总装车间里都有成熟应用。建模时把机架、辊组、横移顶升机构、驱动和防护件分层管理，既便于结构工程师评审受力与干涉，也能帮助选型人员直观核对安装边界与线体衔接方式。
