六轴多关节工业机械臂结构设计

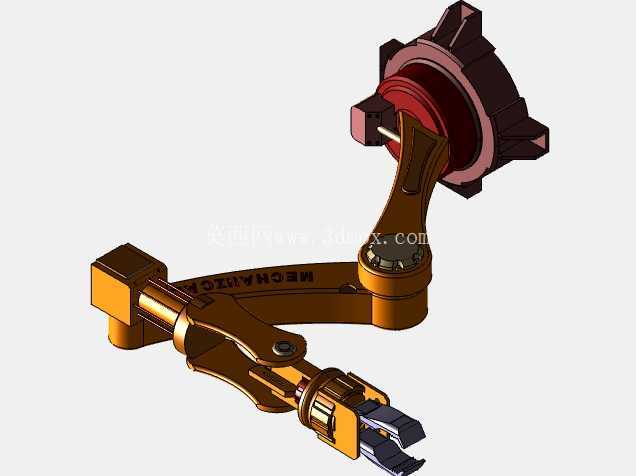

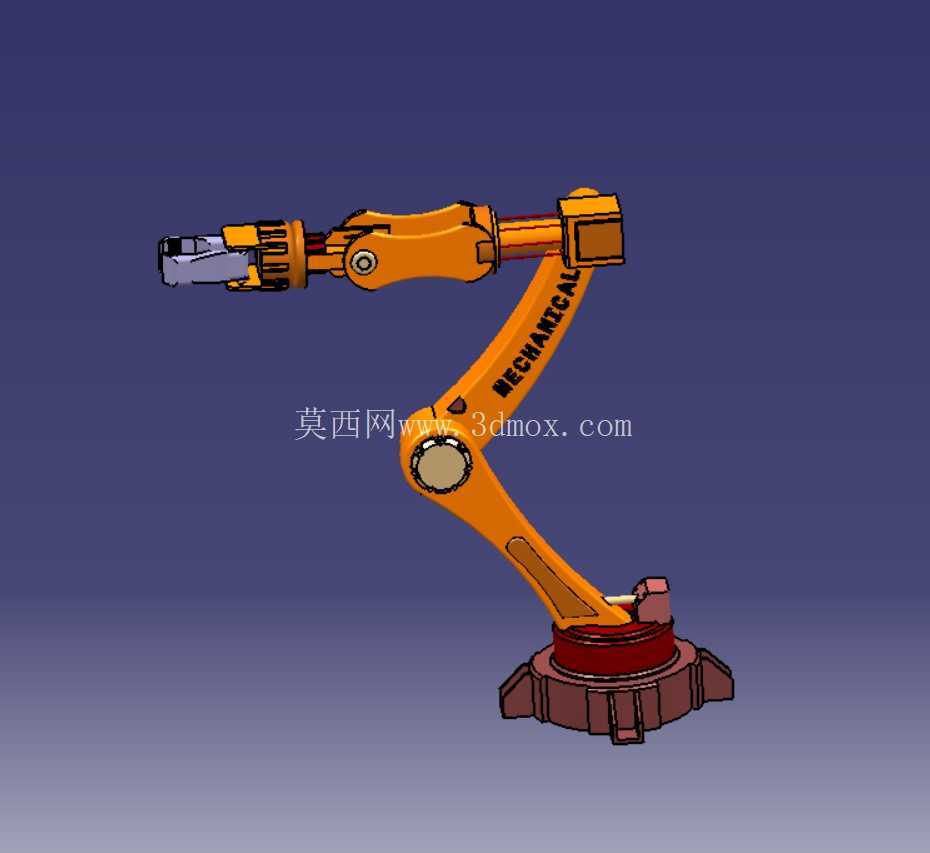

　　该六轴多关节机械臂面向焊接、搬运、上下料、装配、喷涂以及机床辅助加工等连续作业场景，结构建模重点集中在关节传动链、底座回转支承、大臂小臂连杆、腕部三轴交汇和末端执行器接口等部位。整机采用典型串联机器人布局，底部为可固定于地面或工装平台的回转基座，基座上方通过旋转关节连接腰座，腰座再与大臂形成俯仰铰接；大臂、小臂之间设置第二组俯仰关节，小臂前端布置腕部三个正交旋转轴，使末端工具能够在工作空间内完成位置与姿态的独立调整。

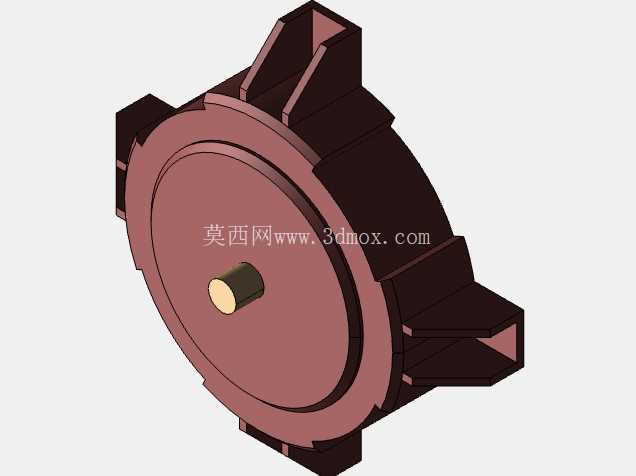

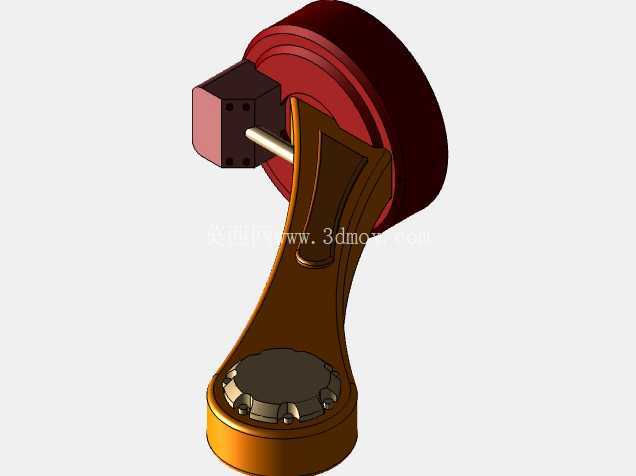

　　从现场布置角度看，底座需要预留足够的螺栓安装区域，并与混凝土地面、钢平台或专用设备支架形成刚性连接。底座外径、法兰孔位和地脚边界决定了机器人在产线中的占位尺寸；若用于机床上下料，底座前方还需留出料盘、输送线和安全防护距离，避免机械臂在极限伸展时与围栏、夹具或周边设备发生干涉。模型中底座呈多边形加强结构，下部承载面较宽，有利于承受大臂伸展时产生的倾覆力矩；关节附近的红色环形区域对应回转支承或驱动单元安装位置，结构上需要兼顾轴向载荷、径向载荷和翻转力矩。

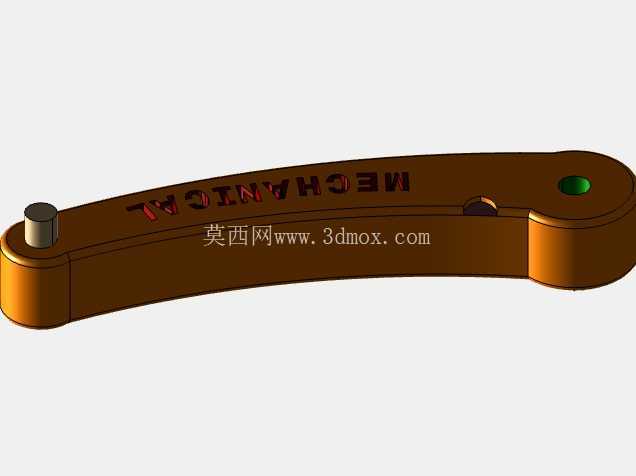

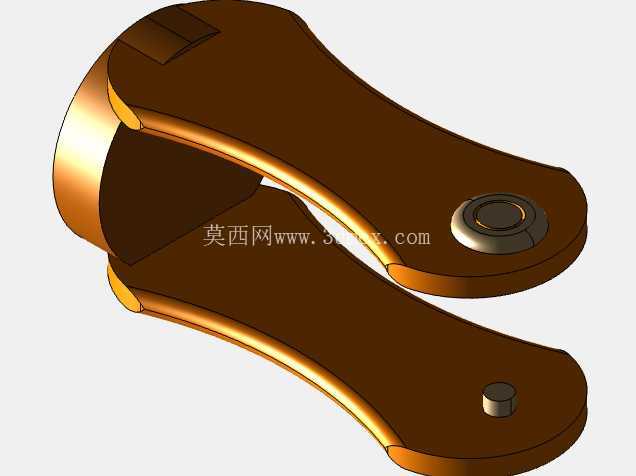

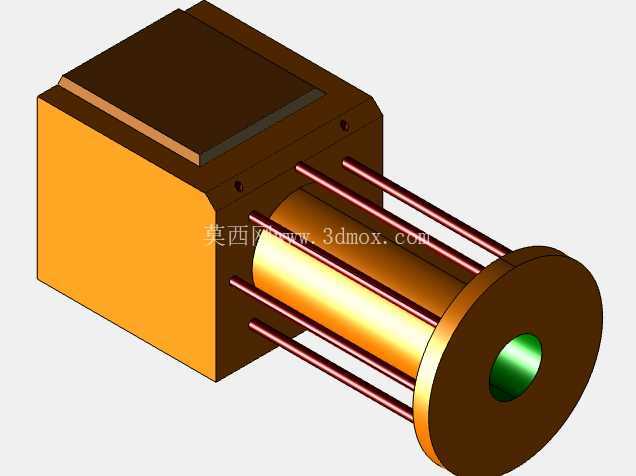

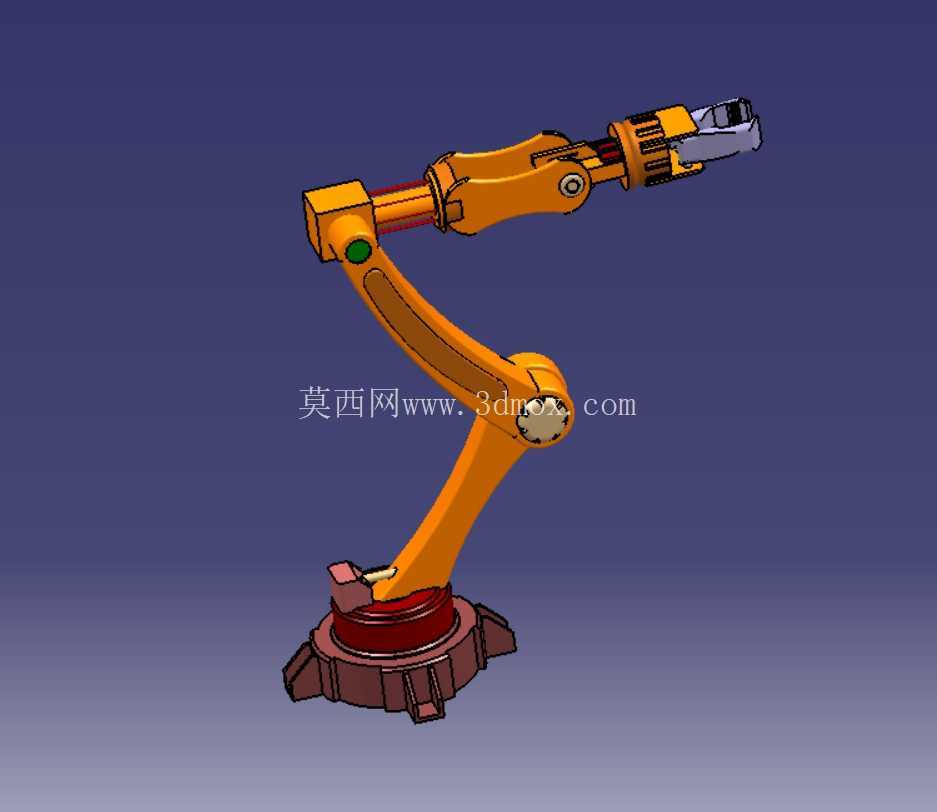

　　大臂与小臂采用箱式或近似铸造壳体的造型思路，外观线条沿受力方向延伸，关节端部设置圆形轴承座和驱动件安装空间。实际设计时，大臂根部主要承受弯矩，小臂中段则同时受到弯矩与扭矩作用，因此壁厚、加强筋和铰接孔同轴度都需要重点控制。三维装配中各臂段并非孤立零件，而是通过伺服电机、减速器、轴套、端盖、紧固件和限位结构组合成可运动单元；关节处的绿色指示件可作为零点标识或维护观察点，便于现场调试时确认臂段初始姿态。

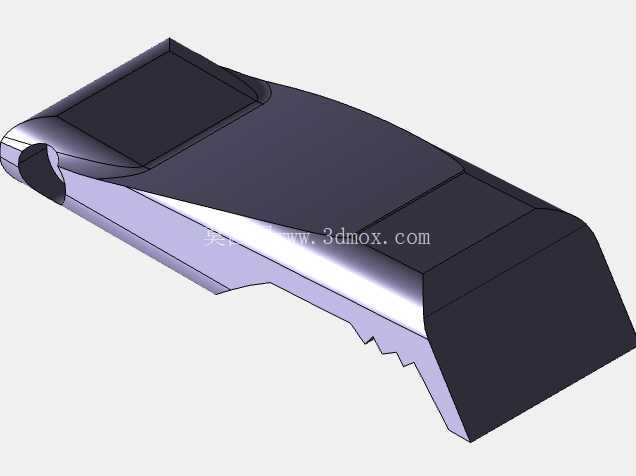

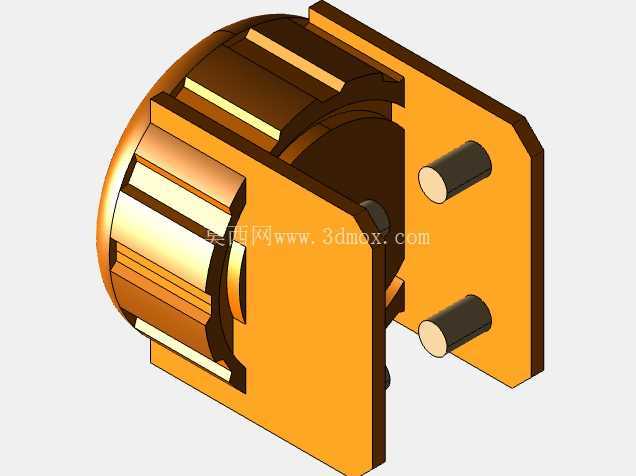

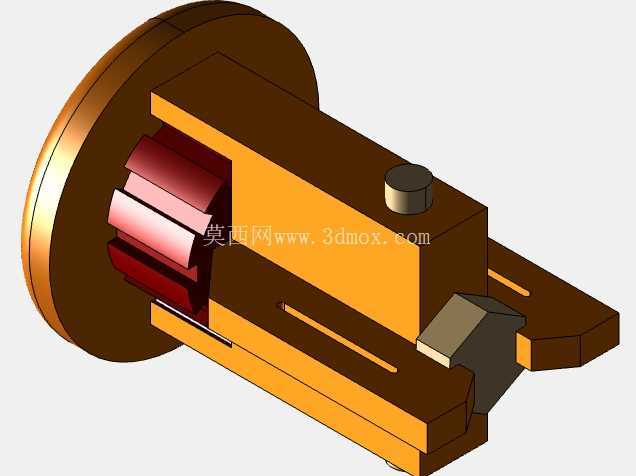

　　腕部结构位于小臂前端，采用紧凑的多轴交汇方案，目的是让末端法兰在改变姿态时减少附加位移，方便轨迹规划和工具坐标标定。末端执行器区域表现为夹爪式接口，具备抓取工件的基本形态；在真实应用中，该法兰也可更换为焊枪、吸盘、喷枪、打磨头或视觉检测模块。工具端的负载能力不仅取决于夹持器本身，还与第六轴输出法兰直径、螺栓分布圆、腕部驱动扭矩以及小臂末端允许的静动态载荷相关。选型时需要同时核对额定负载、偏心距、惯量匹配和重复定位精度，不能只按工件重量判断。

　　建模过程中，关节轴线关系是核心。第一轴控制整机水平回转，第二轴控制大臂俯仰，第三轴控制小臂相对大臂的俯仰，第四、五、六轴集中在腕部，分别完成腕转、腕摆和工具旋转。通过在三维软件中建立各轴基准，可以检查零位姿态、极限角度、连杆干涉和线缆走向。机械臂在全伸展状态下工作半径最大，但刚性和负载余量会下降；在靠近底座或臂段折叠区域，又可能出现大臂与底座、小臂与大臂、工具与工件夹具之间的局部干涉。因此布局产线时应将高频取放点放在机器人运动较舒适的区域，而不是长期依赖极限臂展或极端腕部姿态。

　　该结构对自动化产线集成具有较强参考价值。设备实际用途并不局限于单一工位：在焊接单元中，腕部可搭载焊枪并沿焊缝连续走轨迹；在搬运码垛场景中，末端夹爪或吸盘可重复拾取规则工件；在机加工单元中，机械臂可配合车床、加工中心完成毛坯上料和成品下料；在装配工位上，六轴自由度能够绕过夹具遮挡，将零件以指定角度装入定位面。模型将臂体、关节、底座和夹持器完整表达，适合用于机构原理演示、工作站空间校核、机器人选型沟通以及自动化方案前期布局。

　　外形边界方面，机械臂静止时高度由底座至腕部顶端决定，工作时则随大臂举升而增加；水平 reach 由大臂、小臂和腕部长度共同决定，后方和侧方还需保留维护空间。线缆、气管和传感器线束通常沿腰座、大臂侧面和小臂上方布置，并在关节处设置弯曲余量，防止反复回转后拉扯磨损。若用于安全围栏内部，还应结合门开关、光栅、防撞区和示教器限速逻辑进行联合设计。整体来看，该模型清晰呈现了六轴机器人从固定基座到末端工具的串联结构关系，能够帮助结构工程师在方案阶段同步校核运动范围、安装边界、关节布局和末端工具适配。
