卧式螺带混料机成套机架结构设计

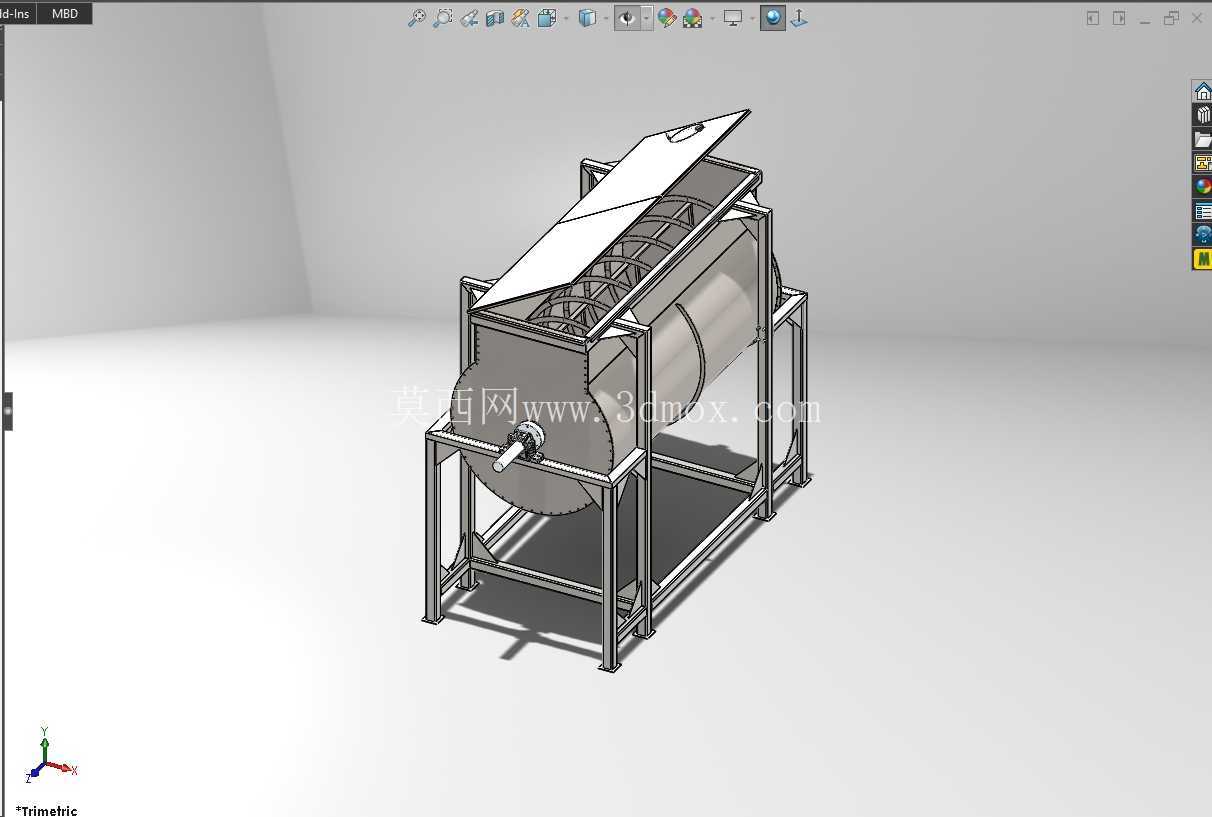

　　这套卧式螺带混合设备的三维结构，面向粉体与小颗粒物料的批量均化工序搭建，常见于食品添加剂、香辛料、调味品、饲料预混、化工粉料等生产场景，用来完成不同密度、不同配比干料的均匀掺混，也可适配带少量湿组分的固液混合工况。整套模型把筒体、螺带搅拌转子、端盖密封、传动侧安装位、承托机架、顶部进料护罩全部按实际装配关系完成建模，结构逻辑贴合车间落地设备的真实排布。

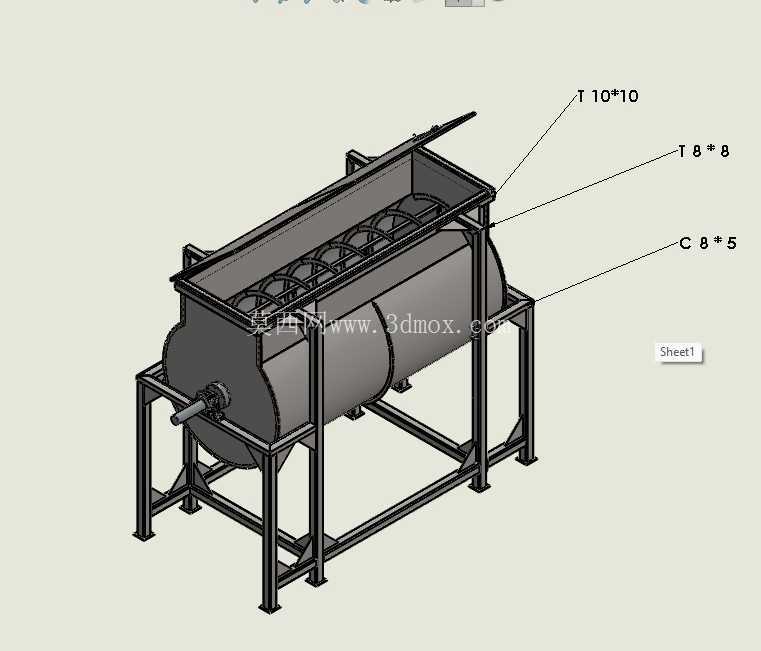

　　从现场布置的边界条件来看，设备采用卧式长筒体布局，整体重心落在下方型钢焊接机架上，机架四根主立柱通过横撑、斜撑形成稳定框体，底部预留地脚安装面，就位后可直接通过膨胀螺栓固定在混凝土地坪。筒体轴线距离地面的高度经过匹配，既给底部出料结构留出操作与接料空间，也控制顶部进料口的抬升高度，方便人工投料或者对接上游输送设备。顶部开设的大尺寸进料口搭配可掀开的斜向导料护罩，投料时护罩可承接料袋倒料、减少粉料外溢，护罩翻开后也能露出筒内螺带组件，便于定期清理残料、检查螺带磨损情况，对换料频繁的香料、食品产线来说，清场便利性是选型时很关键的考量点。

　　核心搅拌结构采用内外双层螺带设计，外层螺带推动物料沿筒壁向一端轴向移动，内层反向螺带将中心区域物料向另一端推送，物料在筒内同时形成轴向对流、径向翻动与剪切错位，不会出现普通桨叶搅拌时的物料分层、死角积料问题，针对比重差异较大的香料、辅料混合，能在较短周期内达到很高的混合均匀度。筒体两端的端盖预留了主轴穿装孔位，传动侧伸出的轴端可配套减速机、电机组件，从动侧设置轴承支撑位，建模时已经留出密封件的安装空间，避免粉料从轴缝泄漏。筒身底部对应位置预留出料口接口，可对接蝶阀、旋转卸料阀，混合完成后整批物料能在螺带推送下快速排空，筒内残留量极低。

　　设计过程中首先确定筒体的有效容积区间，再根据螺带外径和筒体内壁的间隙要求反推转子尺寸，间隙控制在几毫米级别，既保证螺带旋转时不刮蹭筒壁，又能尽量减少壁面沾料。机架的型钢选型结合满料工况的总载荷做刚度校核，横撑排布避开出料口的操作空间，斜撑布置在设备两端的受力集中区域，抵消搅拌转子运转时产生的交变扭矩，防止整机运行出现晃动。顶部护罩采用折弯薄板结构，在控制自重的同时保证刚性，开合铰接点的位置经过调整，翻开后护罩重心不会超出机架支撑范围，操作时不会出现倾翻风险。

　　设备的安装边界需要提前在车间规划：就位位置要预留一侧的传动部件维护空间，方便后期拆检减速机、更换主轴密封件；筒体上方要留出护罩完全翻开的竖向空间，顶部进料口对接投料平台或者输送管线时，不能和护罩的开合轨迹发生干涉；机架底部的地脚孔位要和地坪预埋螺栓位置对齐，设备找平后再紧固，保证主轴的水平度偏差在允许范围内，避免长期运转出现轴承偏磨。整套模型完整还原了设备的装配层级，从型钢机架的焊缝连接关系，到螺带和主轴的固定方式、筒体和机架的抱箍支撑结构都有清晰体现，结构设计人员可以直接参考该方案调整容积参数、变更出料口形式，适配不同产能的混料产线需求，也能作为非标搅拌设备选型时的结构参照，核对现场安装空间和工序对接逻辑。
