重载液压移动式搬运顶升工装结构

　　该套重载移动式搬运顶升装置主要面向车间内部重型工件、模具、工装夹具及设备部件的短距离转运与低位举升作业，常见于机械加工车间、模具维修区、装配线旁以及仓储物流区域。设备采用双立柱门架配合底部承载叉板的结构形式，整体以焊接钢结构作为承载主体，能够在有限通道宽度内完成重物托起、移动和就位动作。

　　从实际使用逻辑看，装置并不依赖外部固定轨道，而是通过底部万向脚轮实现平面内灵活移位。前轮采用大直径聚氨酯轮缘，兼顾承载能力与地面保护，轮组通过摆动支座与底架连接，在经过车间接缝、轻微不平地面时仍可保持接触，降低局部冲击对门架的影响。后部转向轮负责方向控制，操作人员可通过门架上部推把施加横向力，使设备在装配工位、机床门口或模具存放区之间完成转向和对位。

　　举升执行部分采用手动液压泵站与竖直柱塞缸组合。泵体布置在门架内侧，操作手柄位于立柱前方，人员通过反复压动手柄驱动液压油进入柱塞腔，推动叉板沿导向方向上升。液压回路中设置卸荷释放结构，下降过程依靠负载自重配合节流控制，使重物回落速度保持平稳，避免快速下坠造成工件磕碰。红色顶帽区域对应泵芯及操作段，既形成视觉识别，也为维护时快速定位液压元件提供便利。

　　门架设计采用厚钢板折弯与焊接组合，左右立柱承担主要弯矩，顶部横梁将两侧结构连成封闭框架，底部叉臂向外延伸形成插入托盘或设备底座下方的承载面。叉板前端做导入斜角，便于在低位状态下推入工件底部；根部与升降滑块连接区域设置加强筋，以抵抗偏载时产生的扭转。立柱内侧预留滑块运动空间，升降过程中叉架沿竖向约束移动，可减少前后晃动。

　　建模时需要重点关注底架、门架、轮组和液压件之间的装配边界。底架宽度决定设备进入托盘下方的适应性，轮距影响转弯稳定性；立柱高度与柱塞行程共同决定最大举升高度，而最低叉板高度则关系到能否插入低底盘工装。对于5吨级载荷，焊缝布置、销轴连接位置以及脚轮安装板厚度都应按集中载荷工况校核，尤其叉臂根部和前轮支座附近，不能仅按外观厚度判断强度。

　　现场布置方面，该装置适合在硬化平整地面使用，通道宽度需满足车体长度加上转弯半径，工位周围应保留操作人员压泵和拉扶手柄的空间。若用于模具搬运，叉板间距应与模具底座支承梁匹配；若用于设备检修，可配合临时垫铁、支撑块在举升后进行稳固支承。装置外形紧凑，不需要外接动力源，适合在临时作业点和无气源、无电源的区域使用。

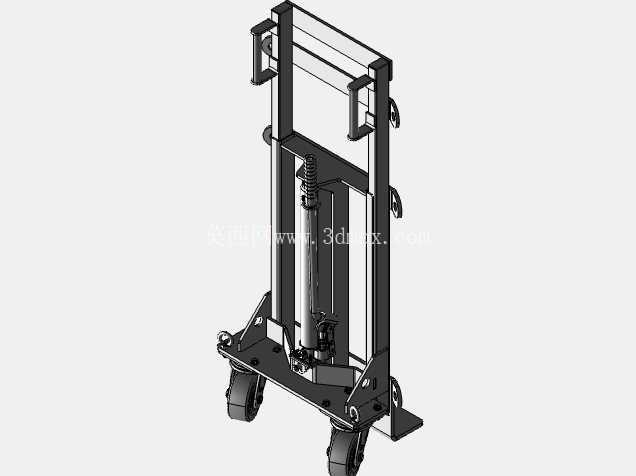

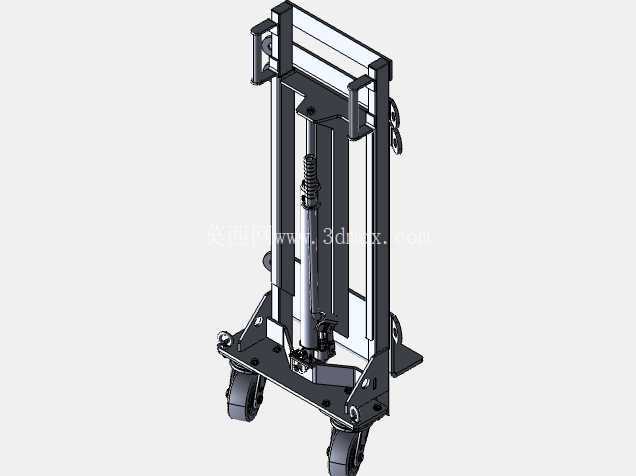

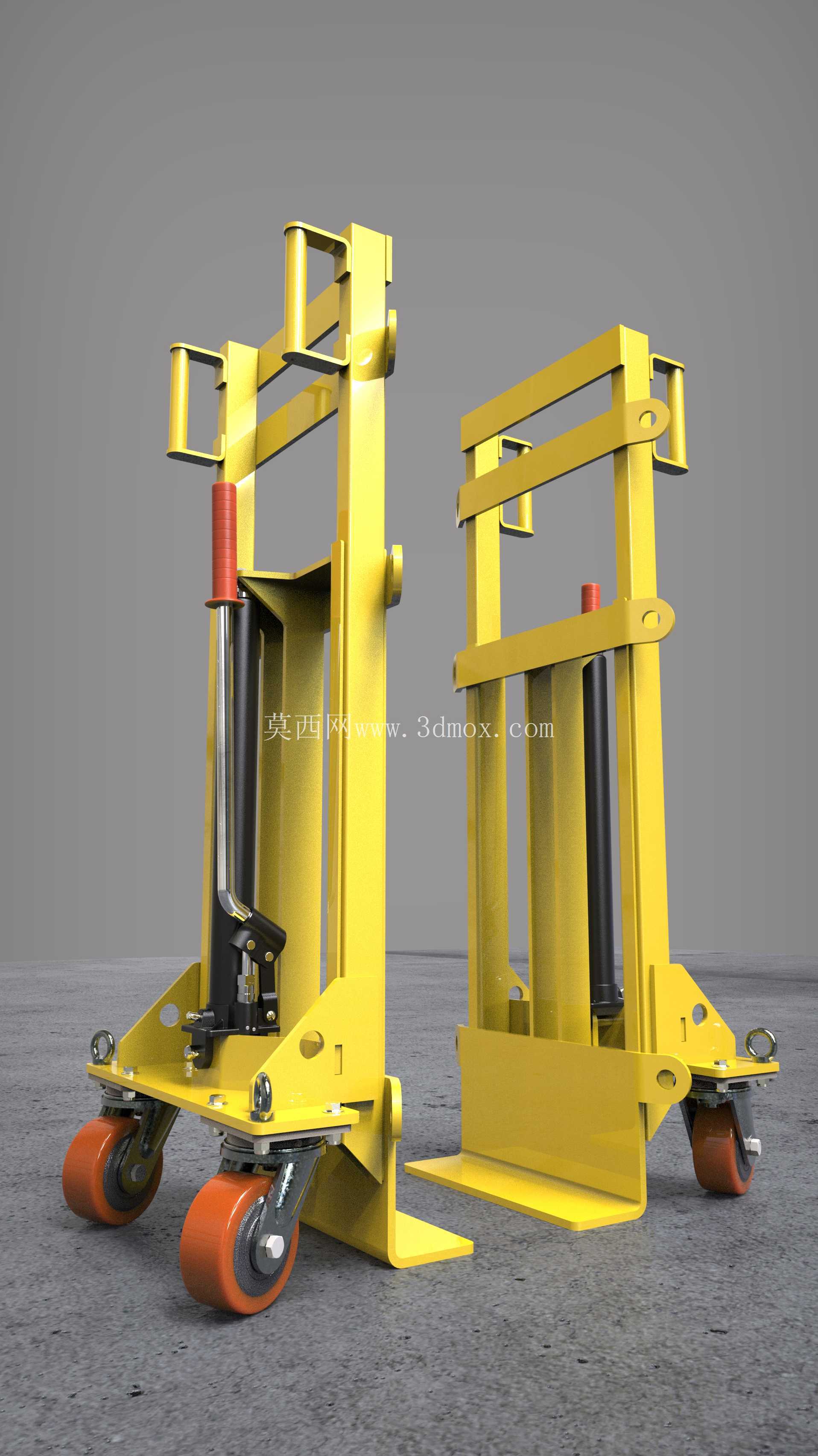

　　结构表达上，三维模型完整呈现了门架、液压泵、柱塞、叉臂、脚轮、推把、铰接点及加强板等关键部位，能够用于搬运设备方案评审、焊接件拆图、轮组选型核对以及作业空间干涉检查。对于设计人员而言，该类模型的价值不仅在于外观展示，更在于理解低位搬运设备如何通过液压增力、钢结构承力和脚轮移动三者配合，实现重型载荷在车间环境中的高效转运。
