平衡重式内燃叉车整机结构设计

　　平衡重式叉车作为厂内物流环节最常用的动力工业车辆，核心作业场景覆盖生产车间原料转运、仓储库区托盘堆垛、码头货站装卸接驳、制造厂区工序间物料倒运等场景，区别于手动搬运车，这类车辆依靠自身动力完成货叉起升、门架倾斜、整车行走动作，操作人员在驾驶位即可完成数吨级载荷的短距离移位与低位堆高作业，无需额外吊装设备配合。

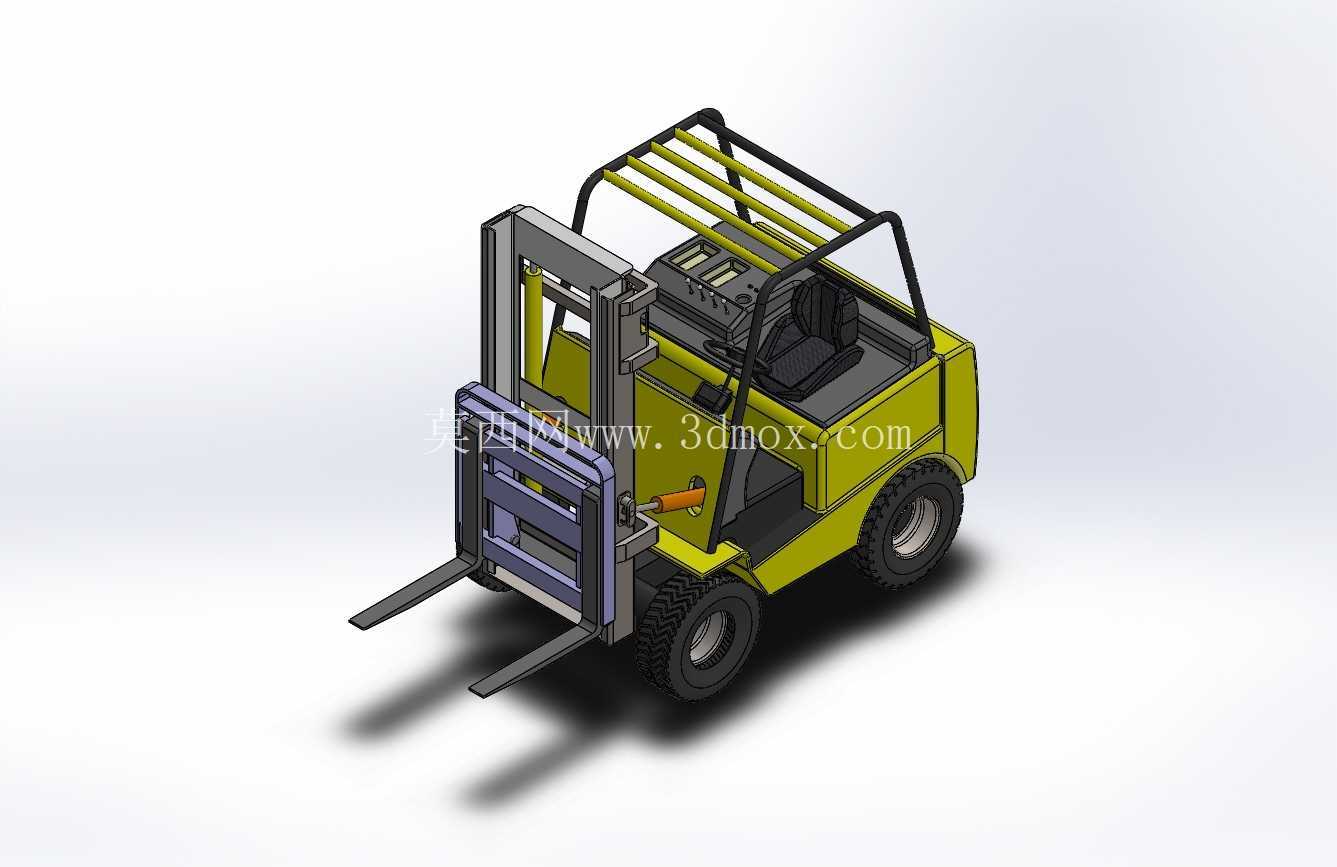

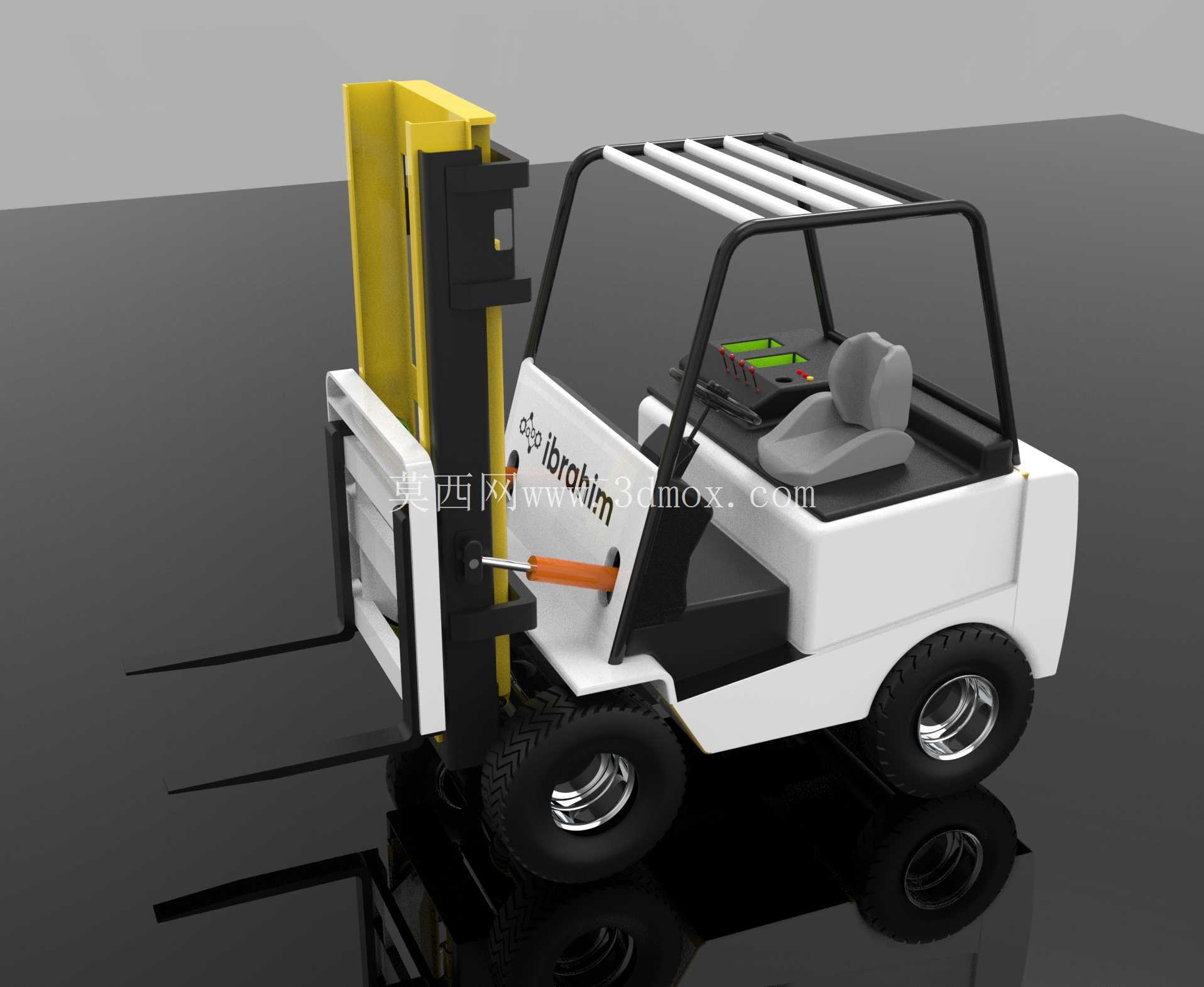

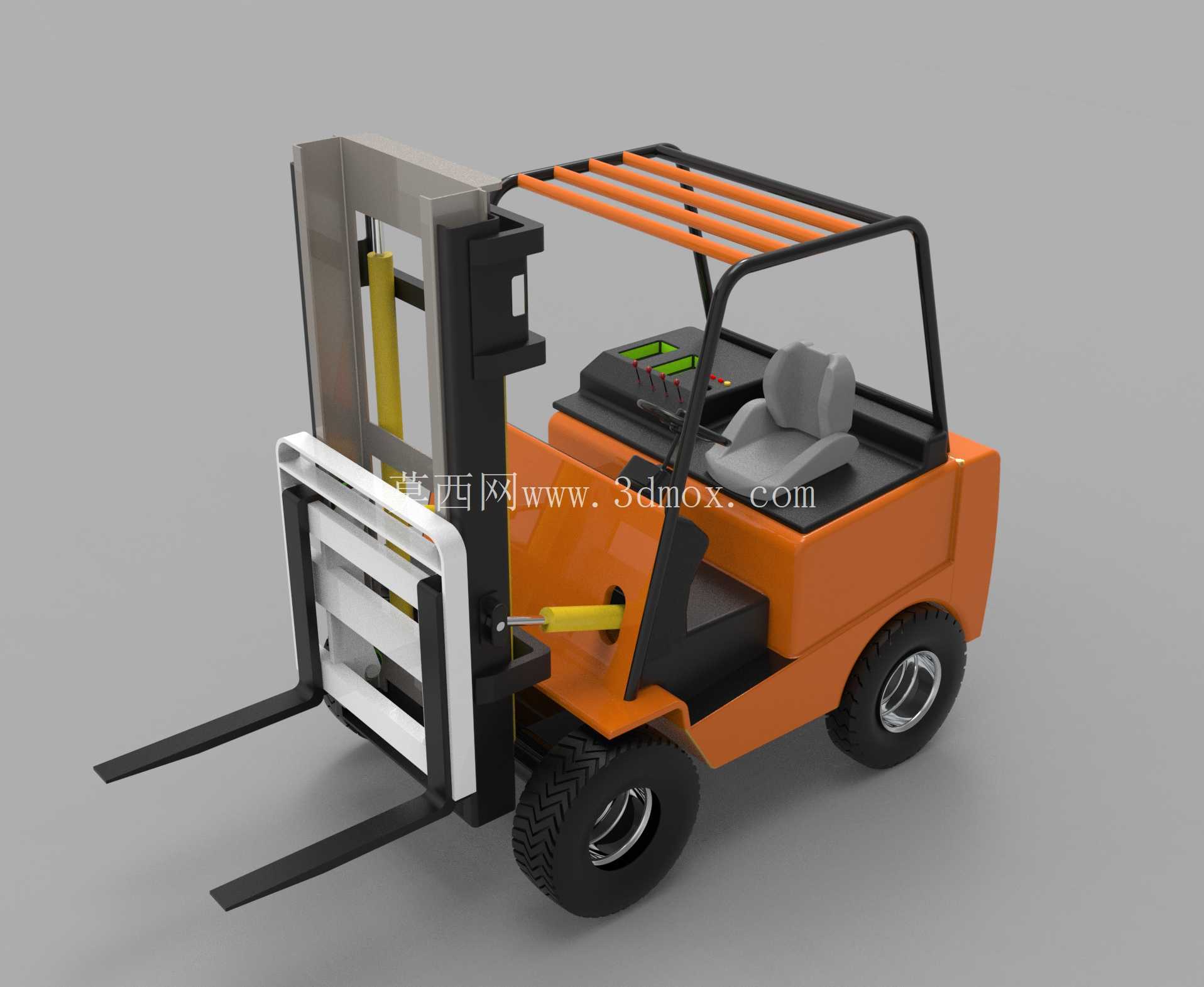

　　从整机功能逻辑拆解，这套三维结构完整还原了叉车的四大核心功能模块：首先是前端作业属具部分，包含标准货叉、叉架、两级起升门架、起升油缸与倾斜油缸，货叉插入托盘间隙后，液压系统驱动起升油缸带动链条链轮组，让叉架沿门架导轨垂直抬升，门架两侧的倾斜油缸可带动整个门架做前后小角度俯仰，载货时门架后倾可避免载荷滑落，取放货时前倾适配货架或地面托盘对位；其次是车体承载部分，车体尾部设置厚重平衡重块，用来抵消前端货叉载货产生的倾覆力矩，这也是平衡重式叉车名称的由来，车体中部布置驾驶区，集成座椅、操纵杆、方向盘、仪表盘与防护顶架，顶架采用多根横梁焊接成型，即便高处坠物也能为操作人员提供防护，车身下部布置行走轮系，前轮为驱动承重轮，后轮为转向轮，小半径转向设计让车辆可在狭窄巷道内完成掉头、对位作业；第三是动力与液压传动部分，模型中车体内部预留了动力单元、液压泵站、管路走线的布置空间，操纵杆通过液压阀组控制压力油流向，分别对应起升、倾斜、行走转向动作；最后是外观覆盖件，车身护板、轮罩、标识区域均做了等比例还原，各部件装配间隙、连接点位都符合实际整机的装配逻辑。

　　建模过程中首先要锚定整机的安装与作业边界：常规同吨位平衡重叉车整车长度（含货叉）控制在3.5米至4米区间，不含货叉的车体长度约2.3米，车体宽度在1.1米至1.3米之间，门架最低落位时整车高度约2米，门架起升后最大堆高可覆盖2米至4.5米的常规仓储货架高度，最小转弯半径控制在2.2米以内，才能适配多数厂区2.5米宽巷道的通行需求。设计时需要优先校核载荷重心距：标准叉车的额定载荷重心位于货叉前端面500mm位置，当载荷超出这个距离，实际承载能力会随力矩变长线性下降，建模时门架的铰接点位、倾斜油缸的安装支座位置必须和车体前端的安装孔位完全匹配，若支座位置偏差，门架俯仰行程会出现干涉，要么前倾角度不足无法取放地面托盘，要么后倾角度过大导致载荷重心后移触碰车体。

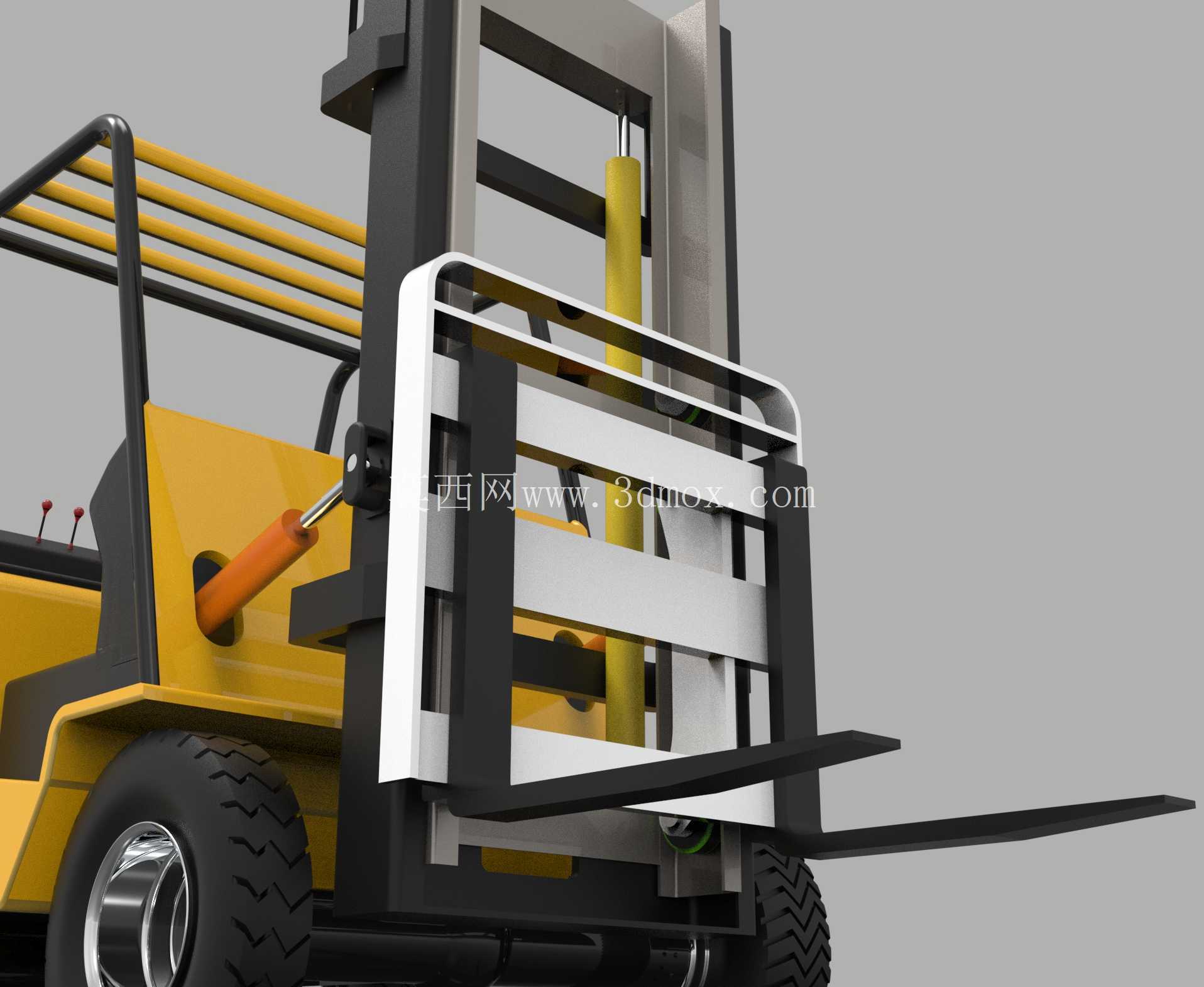

　　细节结构上，货叉采用L型锻造截面，叉尖做薄型倒角方便插入托盘底部间隙，叉架背部的滑块与门架槽钢导轨配合，间隙控制在2-5mm，间隙过大起升时会出现晃动，间隙过小则升降卡滞；起升链条绕过门架顶部的链轮，一端连接叉架、一端固定在门架底座，链轮的轴座同轴度需要在装配时约束到位，避免链条偏磨。驾驶区的操纵杆件布局符合人机工程，座椅到方向盘的距离、操纵杆的手部触达范围都参考常规操作人员坐姿设定，防护顶架的立柱采用圆管弯折成型，和车体底盘焊接为整体，既保证结构强度，也避免整车冗余增重。行走轮系采用实心橡胶轮胎，适配厂区硬化路面，前轮轮毂的安装法兰和驱动桥输出端匹配，后轮转向节的铰接点位预留润滑注油通道，长期使用可定期维护减少磨损。

　　在生产线旁的实际使用中，这类叉车可以直接把原料托盘从卸货区转运到生产线边缓存位，也能把成品工件从工位转运到成品仓库，相比人工搬运效率提升数倍，门架的起升高度适配绝大多数低位货架的堆取需求，整车的配重布局让车辆在满载行驶时保持稳定，不会出现前倾翘尾风险。建模时所有部件的装配关系都按照实际焊接、螺栓连接的工艺逻辑拆分，底盘的安装基准面统一，门架、油缸、驾驶位、轮系都以底盘大梁为基准装配，后续如果要衍生不同吨位、不同起升高度的变型产品，只需要调整门架长度、平衡重厚度、动力单元参数，底盘主体结构可以通用，能大幅减少系列化产品的设计周期。
