重载液压搬运推车与重型保险柜

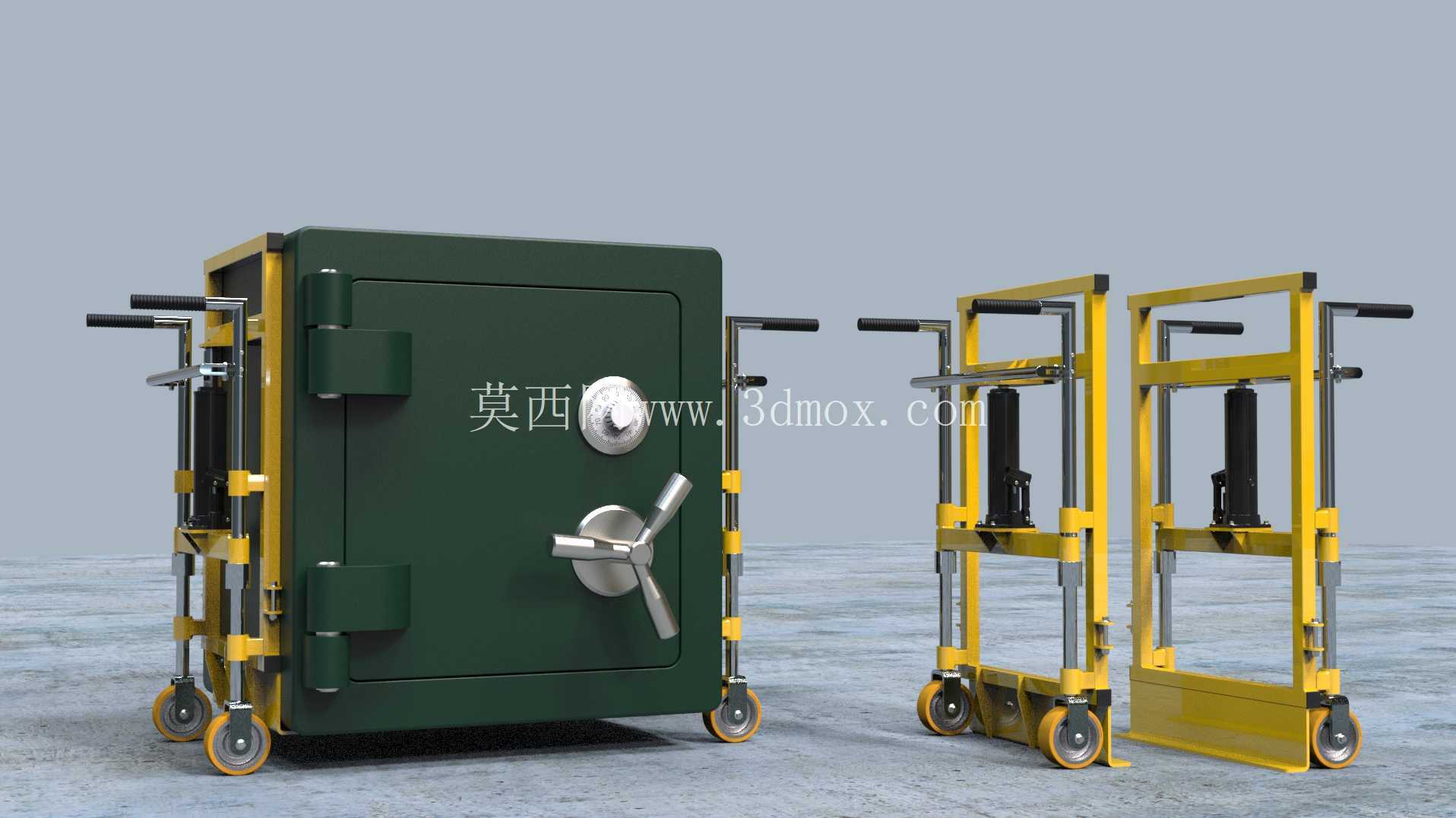

　　该三维作品呈现的是一套面向短距离重载移位作业的液压搬运推车，并配合重型保险柜类载荷展示实际承载与托举关系。设备主体由黄色焊接框架、黑色液压顶升单元、双侧推把、支撑立柱、底部叉臂以及重载脚轮组成，整体结构围绕“低高度进入、稳定托举、人力推行、狭小空间转向”这几个现场需求展开。推车在仓库、档案室、金融网点、机房、工厂车间和楼宇内部搬迁场景中较为常见，主要用于搬运质量大、底面平整、不适合普通平板车直接抬装的柜体设备。重型保险柜自身重心高、底面刚性强、移动风险大，若采用撬棍或普通小车，容易出现柜体倾斜、局部受力变形或轮组压损地面的问题。该类液压搬运车通过两根低位叉臂伸入柜体底部，再由液压机构将载荷抬离地面，使载荷重量经叉臂、立柱、车架和脚轮形成明确传力路径。

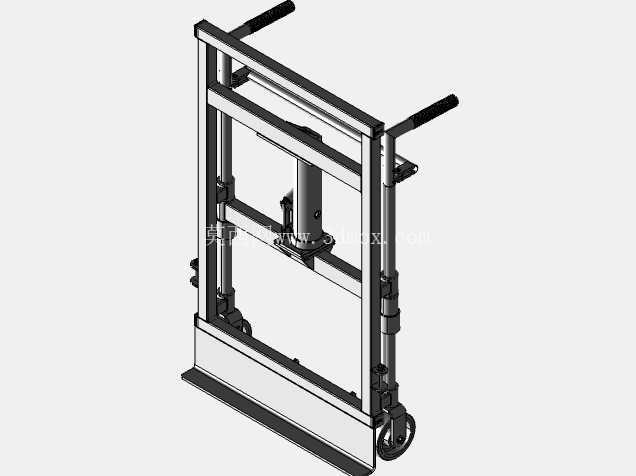

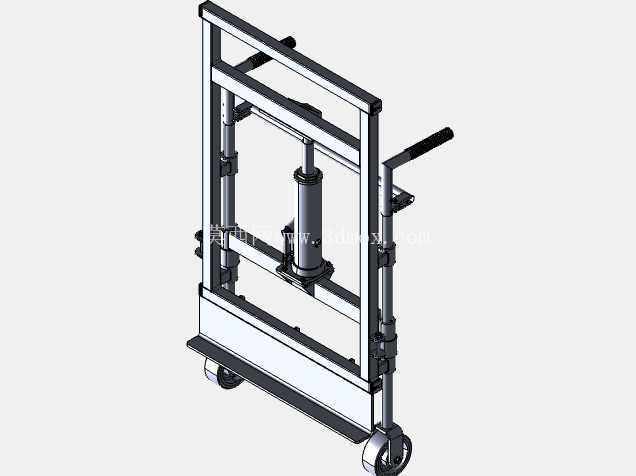

　　从结构设计思路看，车架采用门式框架与竖向导向柱组合，黄色杆件承担外轮廓防护和推挽受力，黑色液压筒位于框架中部，提供垂直方向顶升力。顶升过程中，叉臂不是单纯绕轴翻转，而是沿导向结构保持相对平稳的上升轨迹，这有利于减少载荷在起升瞬间的前后窜动。推车两侧设置高位推把，操作人员可在载荷侧面或后方控制方向，避免身体直接贴近重型柜体。底部脚轮采用小直径重载万向轮样式，轮面较宽，适合在室内硬化地面滚动；轮组安装位置靠近车架四角，使整车在静止托举和推行状态下都具有较好的抗倾覆能力。

　　外形边界方面，搬运车需要满足低矮叉臂进入条件，前端厚度应控制在柜体底部预留间隙以内；若被搬运物底部离地空间不足，需增加临时垫板或调整叉臂入口高度。车架宽度要与柜体底部支撑区域匹配，过窄会导致托举点靠近中心线而稳定性不足，过宽则无法贴近载荷或在通道内转向。推把高度通常参考人体站立施力位置，兼顾转向力矩与通过门洞时的上部干涉。液压筒、手柄和车架立柱在收拢状态下不应超出柜体侧面过多，否则经过门框、电梯厅门或狭窄通道时容易发生碰撞。

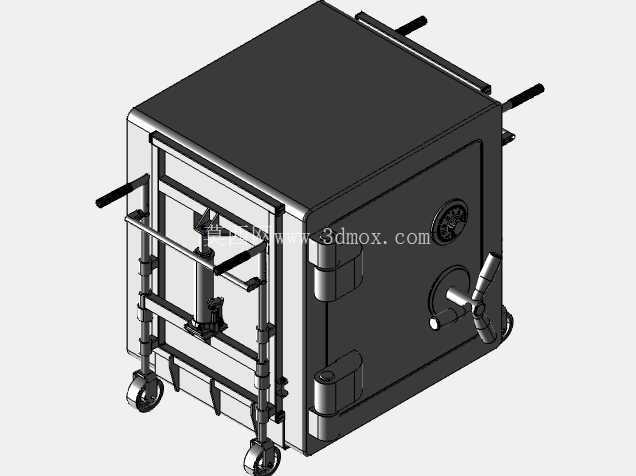

　　现场使用时，两台推车可分别从重型柜体两侧进入，使柜体底部左右受力对称。叉臂伸入长度应超过柜体底面有效支承边，避免只托住外沿造成局部应力集中。起升前需确认脚轮方向、地面坡度和通道障碍物，起升后不宜长时间将载荷停留在高位，转向时应小角度缓慢推进。对于保险柜这类高重心载荷，模型中展示的双车协同方式比单车托举更合理：两车共同承担重量，柜体保持水平，人员可通过外侧推把微调方向。

　　建模时应重点表达焊接框架的杆件截面、液压筒安装铰点、叉臂与立柱的连接关系、脚轮支架回转范围以及推把与框架的固定方式。结构校核上，需要关注叉臂根部弯矩、立柱侧向弯曲、脚轮单轮承载、焊缝受力和起升偏载工况。若后续用于工程细化，还应补充液压行程、最低叉高、最高托举高度、整车宽度、轮距、额定载荷和通道转弯半径等参数，以便在设备选型和搬运方案评审时直接使用。
