手动液压堆高装卸叉车结构设计

　　在车间通道、仓库货架区、原料暂存区以及装配线边，经常需要把托盘货物从地面抬升到一定高度，完成码垛、上料、短距离转运或向货车尾板装卸。这类工况载荷通常在一吨上下，作业频次中等，场地没有固定电源或气源，若采用全电动叉车，购置与维护成本偏高；若完全依靠人工抬升，劳动强度又难以接受。手动液压堆垛机正是针对这种边界条件设计的步行式工业车辆，它把人力液压泵、门架升降机构、货叉承载结构和行走轮系整合在一个紧凑底盘上，操作者通过摇臂泵油即可获得数倍于人力的举升能力，再借助车体后部的推手完成转向与移位。

　　从结构组成看，该设备主要由底腿支撑框架、立式门架、滑动货叉架、液压柱塞、泵芯摇臂、释放踏板、扶手以及前轮、转向轮等部分构成。底部两条向前伸出的支腿承担整车防倾翻作用，支腿前端装有小直径承载轮，可伸入托盘下方；后部为转向轮组，配合上方推把控制行进方向。门架采用双立柱形式，立柱之间布置链条或导向滑块，货叉架沿立柱垂直升降。液压单元位于门架中下部，柱塞顶推升降托架，泵体通过摇臂往复动作吸油压油，下降时则通过卸荷阀控制回油，使货叉平稳下落。

　　建模时需要重点处理几个装配关系。其一是货叉间距与托盘规格的匹配，货叉长度、外宽和厚度决定了能否顺利进入标准川字托盘或田字托盘的叉孔；其二是门架高度与最低起升高度之间的关系，门架不仅要满足最高堆垛位置，还要考虑车辆通过仓库门、电梯和集装箱时的自身高度；其三是载荷中心距，托盘货物重心通常位于货叉前段一定位置，设计校核时不能简单按货叉根部受力计算，而应按额定载荷中心形成的弯矩来评估门架、滚轮和底腿强度；其四是稳定性，满载高位时整车重心前移，底腿轮距、支腿长度和配重位置共同决定前翻安全裕度。

　　实际使用中，操作者先将货叉降至低位，把车体推入托盘下方，确认两支腿位于托盘两侧且货叉完全进入后，反复压动液压手柄使货叉上升。货物离开地面约几十毫米即可行走，若要堆放到货架层位，则继续泵油至目标高度，对位后缓慢泄压放货。下降阀通常设置在手柄或踏板位置，通过微调开度控制下降速度，避免重物突然坠落。转弯时以后部转向轮为回转中心，车体长度和转弯半径需在仓库通道规划时校核；对于狭窄巷道，应关注底腿外宽、门架厚度以及操作者站立空间。

　　外形与安装边界方面，这类设备属于整体到货、现场基本无需复杂安装的工业车辆，但投入使用前仍要检查液压管路排气、滚轮转动、货叉焊缝、销轴卡簧和手柄联动是否正常。三维布局中应预留操作者握持和摇臂摆动空间，门架后侧不能与墙面或货架立柱干涉；货叉最低位置要保证小轮越过地面接缝、坡道板和简易门槛。若用于集装箱内部作业，还需核对箱门高度、箱内地板承载以及坡道坡度，满载状态下爬坡能力有限，不宜在明显斜坡上长时间停放或升降。

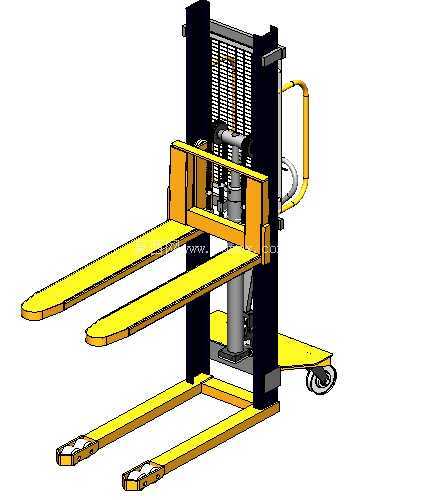

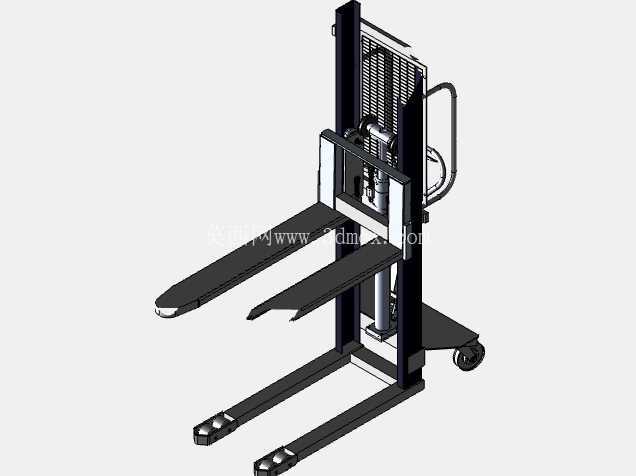

　　结构设计思路上，手动堆垛机并不追求高节拍自动化，而是强调可靠、低成本和可维护。液压泵采用成熟的手动柱塞方案，密封件数量少，故障点集中在密封圈、卸荷阀和滚轮轴承；门架型钢与加强板通过焊接形成刚性框架，货叉则采用厚板折弯或焊接箱型结构以抵抗弯曲。三维模型中可以清楚看到链条走向、滑块间隙、油缸固定座和底腿轮轴的位置关系，这些细节对后续工程图展开、焊接件拆分、标准件选型以及运动干涉检查都有直接参考价值。对于仓储物流装备设计者而言，该类模型也是理解步行式堆高车辆承载路径、液压举升原理和人机操作空间的典型案例。
