管道对接焊接专用气动夹紧工装

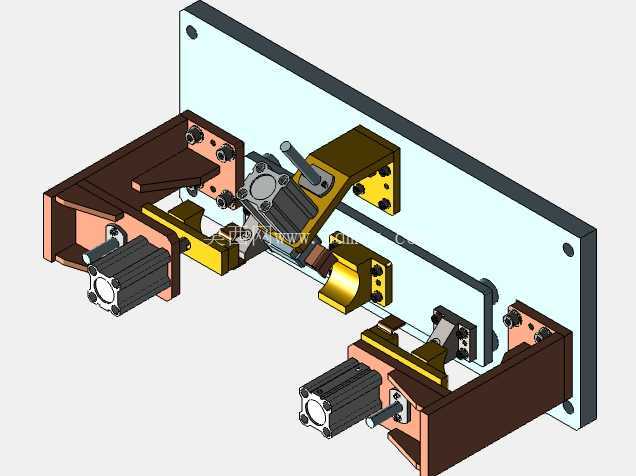

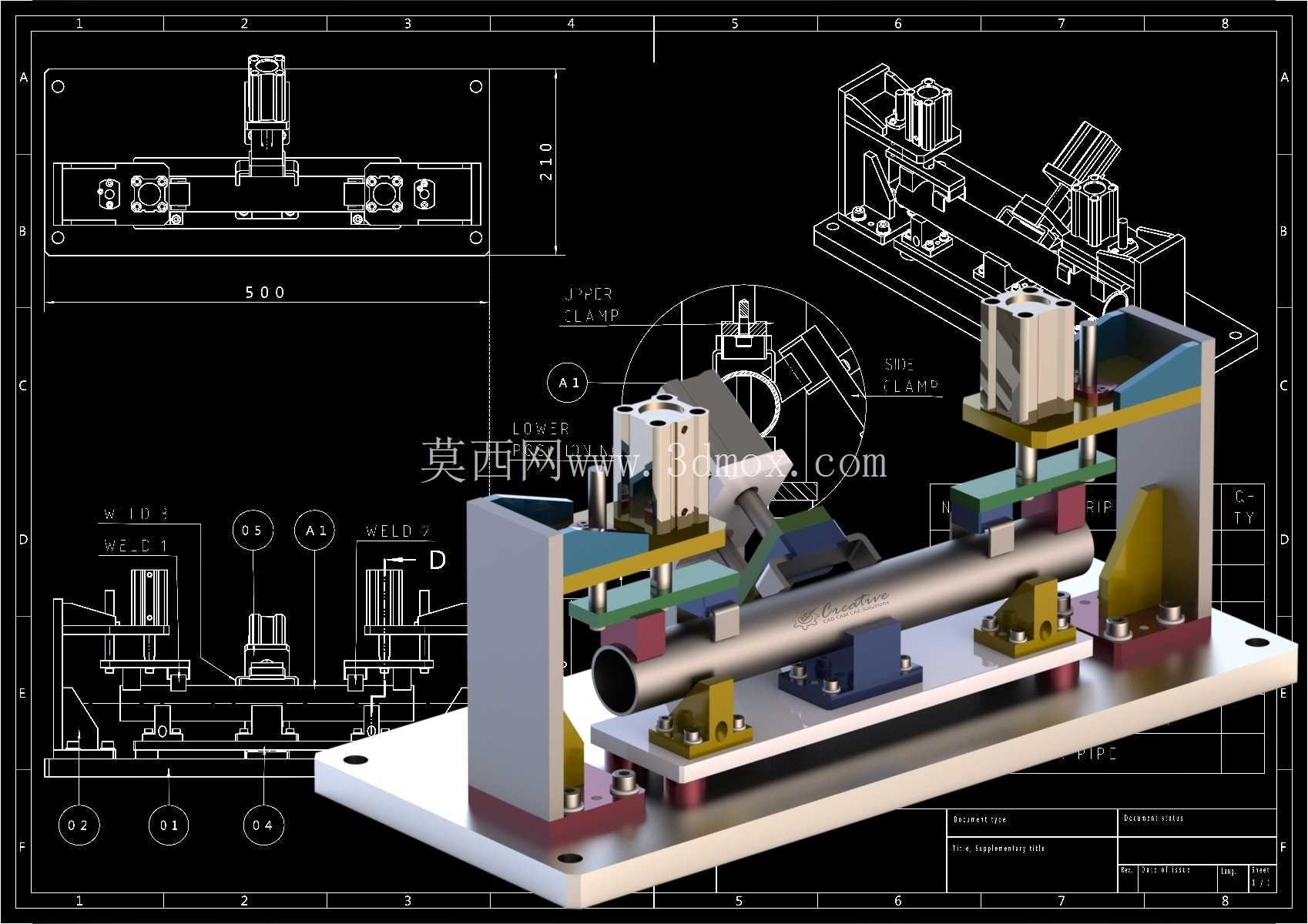

　　这套工装的核心定位场景，是金属管道预制车间、管件焊接工位里，解决长圆管与配套法兰、支管、端接头对接焊时的装夹痛点。现场管道焊接作业里，人工手扶管件对齐存在同轴度偏差大、焊接收弧错位、长时间托举劳动强度高的问题，这套夹具就是为替代人工对位、保证焊道组对精度设计的工位级工装。整套工装以一块加厚钢制底板作为安装基准，底板上预先加工了多组等距安装孔与定位销孔，既可以直接通过地脚螺栓固定在焊接工作平台上，也能适配变位机的安装接口，配合翻转机构实现环缝全位置焊接，底板的长宽边界预留了足够的操作空间，管件上下料时不会和两侧夹紧机构发生干涉，底板边缘做了倒角处理，避免车间转运时刮伤操作人员。

　　从功能布局来看，工装沿管道轴向布置了两组主支撑夹紧单元，分别对应管道的两个待焊端附近位置，每组单元都采用V型硬质合金支撑块承托管壁，V型面的夹角经过核算，适配车间常用管径范围的圆管，支撑块下方加装了高度调节垫片组，可以根据不同管径的中心高要求快速调整，保证管道轴线和工装基准面平行。轴向两端配置了气动下压机构，气缸输出端连接浮动压头，压头接触面贴有防滑耐磨铜垫，下压时既可以牢牢锁死管道的径向位置，又不会在薄壁管壁上压出凹痕，浮动结构可以自动补偿管件外径的公差，避免过定位装夹导致的管件变形。

　　在管道的待焊对接位置，工装额外设置了侧向对中压紧组件，针对支管斜接、法兰对接的工况，侧向压块可以推动待焊配件贴合主管外壁，组对时不需要人工反复测量间隙，压块的行程通过限位螺钉锁定，同批次管件焊接时可以直接复用定位参数，大幅减少组对辅助时间。整套气动回路的阀组统一安装在工装侧方的立板上，管路走线沿支架内侧排布，避开焊接飞溅的直射区域，气缸选型兼顾夹紧力与动作速度，空载开合行程可以满足管件从上方直接吊放的操作需求，不需要穿管安装，上下料效率相比螺杆式手动夹具提升明显。

　　设计过程中首先考量的是焊接工况的特殊性：焊接过程中会产生大量热辐射与飞溅焊渣，所以所有靠近焊道的零部件都采用耐高温材质，定位工作面做了淬火硬化处理，长期受焊渣溅射也不会出现凹陷变形；工装的运动副位置都加装了防尘挡片，避免焊接烟尘进入导向间隙造成卡滞。支架部分采用型钢焊接后去应力退火处理，精加工一次铣削所有安装基准面，保证各组夹紧单元的同轴度公差控制在焊接工艺允许的范围内，长期使用后基准精度不会因为焊接应力释放发生偏移。

　　外形尺寸上，工装主体长度适配常规长度的管道预制件，整体高度符合人工站立操作的人机工程高度，操作人员在侧面调整焊枪位置时不需要弯腰过度，两侧的机构间距留出了焊枪摆动的操作空间，无论是手工电弧焊还是自动焊枪行走，都不会和夹具结构发生碰撞。安装边界方面，底板的安装孔位兼容车间现有标准化焊接工作台的槽距，不需要额外改造工作台面就可以直接落位，气动接口采用标准快插接头，接入车间现有压缩空气管路即可投入使用，不需要额外配置复杂的动力源。

　　实际产线应用中，这套工装可以覆盖碳钢、不锈钢等不同材质管道的组对焊接需求，更换不同规格的V型支撑块和压头，就可以快速切换适配管径，省去了每套管件单独制作专用工装的成本。装夹完成后管道的所有待焊环缝、角缝都处于无遮挡状态，焊工可以连续完成整圈焊缝的焊接，中途不需要反复松夹调整位置，有效减少了因装夹松动导致的焊偏、错边缺陷，组对精度的一致性也让后续焊缝探伤的合格率得到明显提升。
