带挡停定位机构的重载滚筒输送线

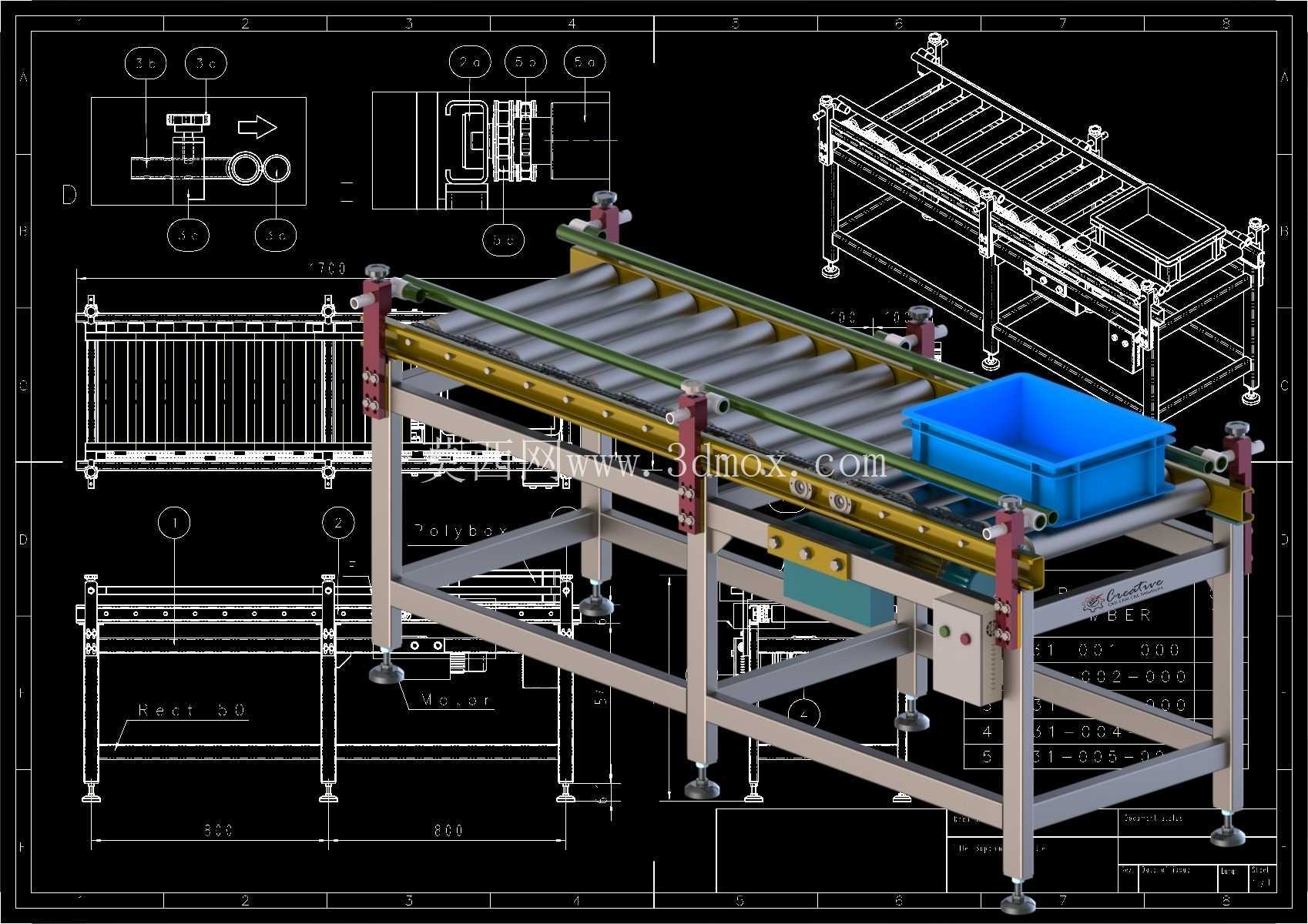

　　这套滚筒输送线的三维结构，面向车间内部箱体类工件的短距离转运、工位间衔接场景搭建，常见于机加工产线的上料缓存区、装配工位的来料段、检测工序的进出料端，用来承载塑料周转箱、带托盘的小型加工件，替代人工逐件搬运的重复作业。

　　整机的支撑框架采用工业铝型材拼装而成，四根立式支腿底部配置可调脚杯，安装时可根据现场地面平整度调节支腿高度，抵消地面不平带来的机架晃动；支腿之间加装横向、斜向的型材撑杆，形成稳定的桁架式支撑结构，避免满载输送时机架出现侧向扭转变形。输送工作面由多根平行排布的无动力滚筒组成，滚筒两端通过轴承座固定在两侧型材横梁上，滚筒间距根据周转箱的底面尺寸设定，保证箱体在输送面上至少有三根滚筒同时接触支撑，防止小尺寸箱体卡入滚筒间隙。

　　线体中段集成了阻挡定位机构，两侧立式安装的支架上配置可升降的挡停块，当周转箱输送到指定工位时，挡停块升起抵住箱体前端，将物料精准截停在作业位置，方便工位操作人员完成装配、扫码或者检测作业；挡停机构旁配套设置了导向限位结构，两侧的横向导向条沿输送方向布置，可约束箱体的行走轨迹，避免箱体在滚筒面上跑偏、歪斜，即使人工推送时用力偏斜，箱体也会顺着导向条回到输送线中心位置。线体侧方挂载了电气控制盒，盒体上布置启停按钮与状态指示灯，控制线路沿型材侧边的线槽规整排布，对接车间产线的主控信号后，可实现挡停机构与前后段设备的联动：前道工位送料到位后挡停自动落下放行，箱体到达作业工位后自动升起截停，工位作业完成后给出信号再放行到下一段工序。

　　从安装边界来看，线体的整体长度适配单工位的作业区间，宽度方向以周转箱的最大外形为基准，两侧各留出足够的安全间隙，避免箱体与侧边机架发生刮擦；整机高度匹配常规人工操作的作业台面高度，操作人员站立作业时无需弯腰抬取箱内工件。滚筒的顶面为输送承载面，所有运动部件均布置在台面下方，外露的传动、阻挡位置做了轮廓避让，不会凸出到物料通行的通道内。

　　建模过程中完整还原了各部分的装配关系：铝型材之间采用内置角件与螺栓连接，滚筒的轴承座、挡停气缸、脚杯等外购件均按实际选型尺寸建模，线体末端预留了与其他输送段对接的安装接口，可根据产线布局拼接延长，也可在侧段加装顶升移栽机构，实现物料的90度转向分流。整套结构没有复杂的定制钣金件，大部分构件为标准工业型材与通用输送配件，加工装配难度低，后期维护时单独更换磨损滚筒或者挡停配件即可，无需整体拆解机架，非常适合多品种小批量生产车间的柔性产线搭建，既能作为独立的物料缓存台使用，也能嵌入自动化流水线作为工位间的输送单元。
